Мини-обзор и даунклокинг Gigabyte Radeon HD3870 (GV-RX387512HP)

для раздела Блоги
Все началось с того что я решил заменить свою nVidia 7600GT на что-нибудь посвежее. В начале выбор пал на Радеон 4850, но потом я понял что такая карта мне не нужна т.к. у меня слабый процессор (атлон64 х2 4450 @ 2300) и в современные игры я почти не играю. В итоге в прайсе была обнаружена Radeon HD3870 производства Gigabyte. Посмотрев ее фото на сайте гигабайта я понял данная карта меня вполне устраивает (и в качестве бонуса я получу кулер Zalman VF700 AlCu). На следующий день карта была куплена...

Обзор
Карта представляет собой некое подобие референса, но использует технологию Ultra Durable 2, что отразилось на системе питания. На карте установлена память типа GDDR3 производства Samsung, 8 чипов, шина 256-бит. Карта досталась мне в OEM-упаковке, в пакетике лежали: сама карта, переходник для компонентного видео-выхода, переходник для подключения питания, инструкция по установке, руководство пользователя и диск с драйверами.

(кликните по картинке для увеличения)

Radeon 3870


(кликните по картинке для увеличения)

RV670

Сразу после того как я принес карту домой, я заменил родной термо-интерфейс (твердая хрупкая масса темно серого-цвета) на нормальную пасту, а кулер на Coolermaster Coolviva Z1 (снял его с 7600GT).

Первые тесты выявили очень большой нагрев как самой карты, так и системы питания (палец держать нельзя). Плюс к этому свистели катушки. Стало ясно что надо что-то предпринять для охлаждения карты. Сняв Coolviva Z1 и начав осматривать карту я обнаружил вот что:

(кликните по картинке для увеличения)

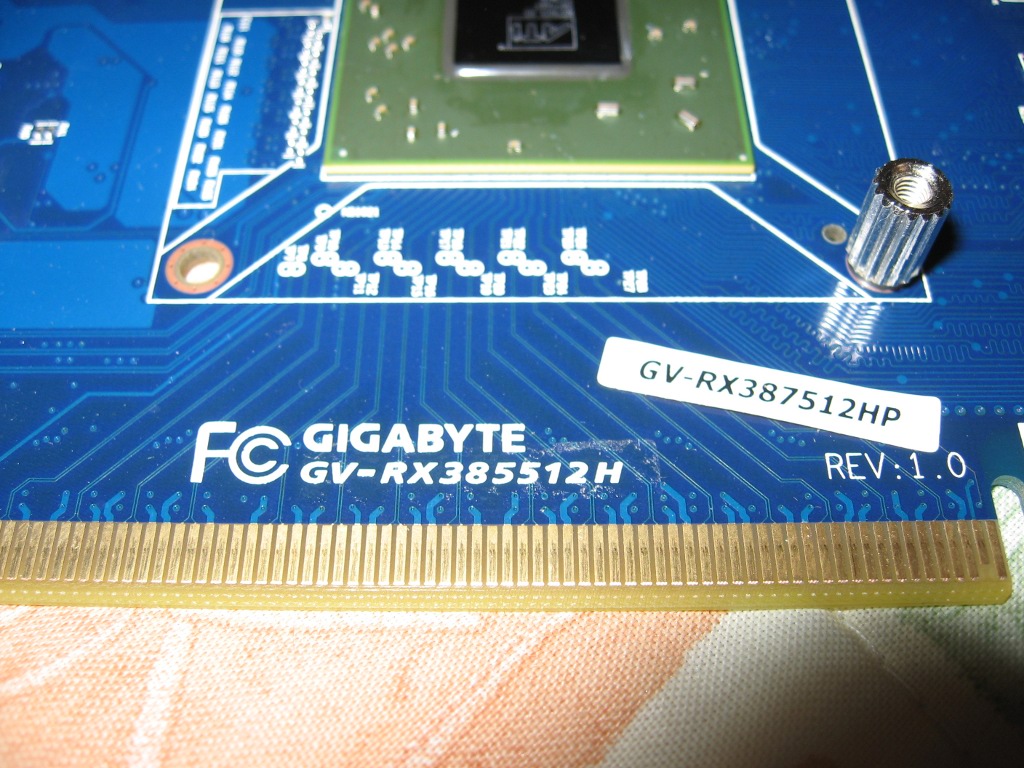

3870 = overclocked 3850
Гигабайтовцы не стали придумывать новую PCB для 3870 а просто взяли и разогнали 3850, заклеив оригинальное обозначение карты. Поставив на место Zalman и включив комп, увидел что zalman эффективнее чем Coolviva Z1 на 5+ градусов (хотя и более шумный, т.к. карта не регулирует обороты кулера).

Downclocking
Решив копать дальше и посмотрев на частоты я увидел 825 на ядре и 900 на памяти, что намного больше 670 Мгц рекомендованных для 3850. Так мне пришла в голову идея модифицировать BIOS карты для снижения частот и напряжения. В FAQ по 38xx я наткнулся на данную статью:
HEX-модификация BIOS 3850/3870 для увеличения напряжения и/или частоты GPU и MEM.

Скачав открытый Hex-редактор Frhed я приступил к редактированию биоса, в результате экспериментов было выяснено что частота ядра меняется с шагом в 27 mhz (задается кварцем на плате) а памяти с шагом в 9 mhz (27/3 = 9).

Постепенно снижая частоты я остановился на следующих значениях:
3D: 540 / 810 / 1.054v
2D: 270 / 540 / 0.974v

Достаточно большая разница по сравнению с родными:
3D: 825 / 900 / 1.214v
2D: 300 / 900 / 1.134v

Данный биос был успешно прошит в карту с помощью AtiWinFlash и после загрузки проверен в играх и Atitool.

Итог
Я получил холодную и экономичную карту с вполне достаточной для меня производительностью (HL2 летает в 1680х1050 на полном максимуме (8xAA, 16xAF).

Выражаю благодарность пользователю Severoman за его гайд по редактированию bios'a.
Оригинальный биос: здесь
Модифицированный биос: здесь

И на десерт таблица напряжений:
1.214 = BE 04
1.174 = 96 04
1.134 = 6E 04
1.094 = 46 04
1.054 = 1E 04
1.014 = F6 03
0.974 = CE 03
