Часть 2. Индикация оборотов вентилятора на реобасе
И так в продолжении размышлений на тему постройки доступного народного реобаса с характеристиками не уступающим буржуйским аналогам при меньшей себестоимости.

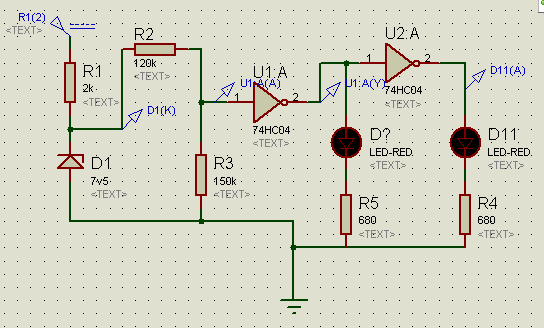

<br/><br/>В поисках приемлемого варианта для индикации оборотов вентилятора на реобасе (без особого усложнения, а следовательно и удорожание конструкции) мне пока что пришла в голову только использовать вот такую схемку:
<br/><img src="//st.overclockers.ru/legacy/v1/208080.gif" vspace="3">
<br/>Все набросано на скорую руку
<br/>Значения R2 и R3 не точные(нужно подбирать).
<br/>Схема построена на инверторе 74HC04.
<br/>Идея индикации: если напряжение выше ~7.5В то горит один зеленый светодиод, если напряжение опускается ниже этого порога, то загорается к...
И так в продолжении размышлений на тему постройки доступного народного реобаса с характеристиками не уступающим буржуйским аналогам при меньшей себестоимости.
В поисках приемлемого варианта для индикации оборотов вентилятора на реобасе (без особого усложнения, а следовательно и удорожание конструкции) мне пока что пришла в голову только использовать вот такую схемку:
Все набросано на скорую руку
Значения R2 и R3 не точные(нужно подбирать).
Схема построена на инверторе 74HC04.
Идея индикации: если напряжение выше ~7.5В то горит один зеленый светодиод, если напряжение опускается ниже этого порога, то загорается красный светодиод, который сигнализирует что на вентилятор находится в "тихом" режиме.
Недостаток такого подключения в том, что светодиод будет гореть, даже если не подключить каналу реобаса вентилятор, как решить эту проблему я еще не решил.
Если у кого есть идеи и/или схемотехнические решения или конструктивная критика, то милости просим в тему: Критика, обсуждение
Предыдущие части:
Часть 1. Наш ответ на Zalman FAN MATE
Часть 0. Внутри Zalman ZM-MFC1 Plus
