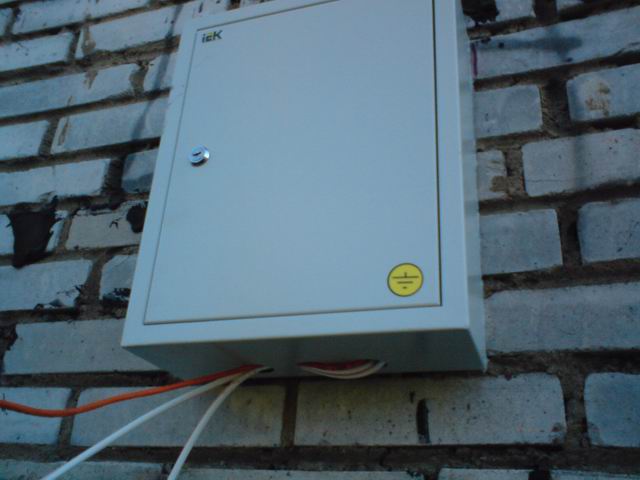

Из-за многочисленных факторов было решено, что наиболее удобной для Wi-Fi сети из трех клиентов, находящихся на расстоянии 200 и 600 метрах от антенной мачты, будет схема с размещением точки доступа в непосредственной близости от антенн. Самым подходящим местом для размещения бокса для хотспота была кирпичная стена выхода из подъезда.
В качестве бокса используется стальной ящик для электроборудования, предназначенный однако для использования внутри помещений. Такой тип был выбран из-за относительно низкой цены (600 рублей на момент приобретения) и удовлетворительного качества материала и лакокрасочного покрытия.
Внутри ящика уже с завода имеются четыре отверстия для крепления к стене и две планки, предназначенные для монтажа элементов электрооборудования.
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Бокс был установлен при помощи дюбелей. Процедура установки весьма проста: при помощи перфоратора просверливаются отвестия в стене, далее в них вбиваются гнезда и затем ящик прикручивается винтами.
Поскольку из-за невысокого качества изготовления ящика его задняя панель при установке изогнулась и образовала довольно большие (около 2 мм) щели, то для обеспечения герметичности весь периметр между задней панелью и стенкой был залит обычным бесцветным силиконовым герметиком марки 101Е.
Точка доступа установлена на одной из внутренних панелей. Для того, чтобы исколючить образование конденсата на плате девайса, было принято решение использовать обдув в виде вентилятора 70х70.
Поскольку прокладка силового кабеля на крышу чревата многочисленными неудобствами и неприятностями, питание подается по витой паре.
Чтобы исключить падение напряжения на конце провода, используется преобразователь 12 -> 5 вольт с одной стороны и трансформатор 220 -> 14 вольт с другой.
Преобразователь изготовлен по следующей схеме и на базе следующих компонентов с использованием стабилизатора LM2576:
(кликните по картинке для увеличения)
Конечный вид:
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Вентилятор подключен параллельно с точкой доступа и также работает от 5 вольт.

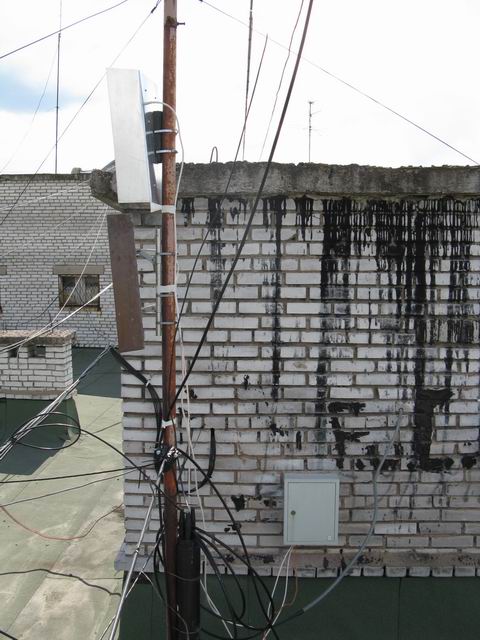

Антенная мачта, ящик, кабели:
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Исходя из почти трехлетнего опыта пользования такой конструкцией, отмечу, что попадания внутрь влаги в виде осадков и образования инея не происходило. А вот пыль все же поступает внутрь ящика. Точка доступа превосходно функционирует и в +30, и в -30 градусов. Единственная проблема - при температурах ниже -25С "отваливается" вэб-интерфейс.
