<br/><br/>Недавно у меня появилась возможность в течение месяца по ночам пользоваться Интернетом. И в первую же ночь запустив менеджер закачек я понял что шум и свет от компа мешает мне спать <img src="http://cp.people.overclockers.ru/smiles/icon_eek.gif" border="0"> . И не долго думая я решил приобрести себе Fanbus (Это замечательное изобретение, которое позволяет соединить провода питания всех вентиляторов в одном месте, что избавляет от мучений с кучей проводов, улучшает циркуляцию воздуха, и в итоге у тебя остаются свободными разъемы блока питания для более важных устройств системы (с)). Приобретать заводской ради месяца использования я не захотел и поэтому решил де...
Автор не несёт ответственности за то что вы делаете сами. Вы делаете это на свой страх и риск!
Недавно у меня появилась возможность в течение месяца по ночам пользоваться Интернетом. И в первую же ночь запустив менеджер закачек я понял что шум и свет от компа мешает мне спать
. И не долго думая я решил приобрести себе Fanbus (Это замечательное изобретение, которое позволяет соединить провода питания всех вентиляторов в одном месте, что избавляет от мучений с кучей проводов, улучшает циркуляцию воздуха, и в итоге у тебя остаются свободными разъемы блока питания для более важных устройств системы (с)). Приобретать заводской ради месяца использования я не захотел и поэтому решил делать fanbus сам. Т.К. Боковые крышки у моего компьютера постоянно сняты я решил сделать простой коробочек и закрепить его на отсеке для жестких дисков

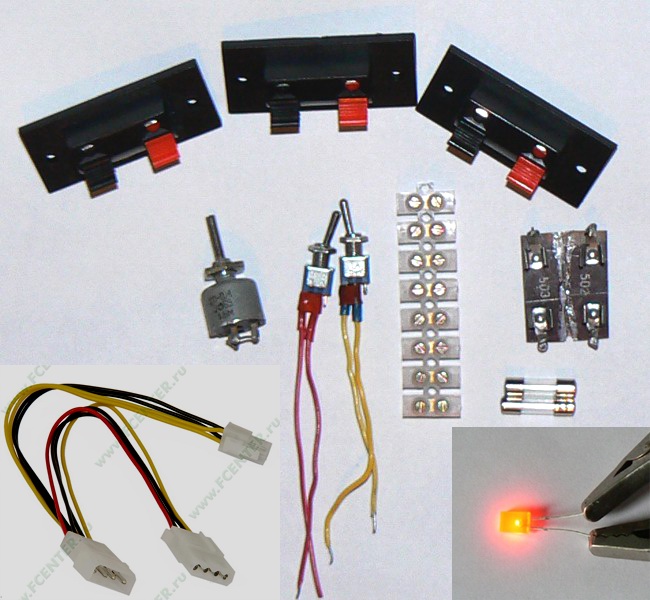

Для изготовления мне понадобилось:
1 )Органическое стекло
2 )Пружинные клеммы – 3 шт.
3 )Тумблеры – 2 шт.
4 )Светодиоды с резисторами – 2 шт.
5 )Клеммы для плавких предохранителей – 2 шт
6 )Плавкие предохранители 2-3А – 2 шт
7 )Разветвитесь питания – 1 шт.
8 )Пластмассовый коннектор
9 )Резистор переменного сопротивления – 1 шт.
(кликните по картинке для увеличения)
Комплектующие

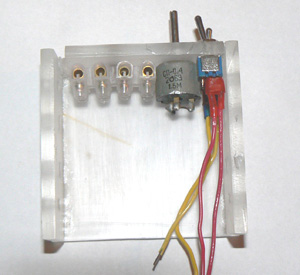

Померив размеры пружинных клемм я сделал коробочку из орг. стекла размером 65х65х32 мм, предварительно проделав отверстия для проводов и крепёжных элементов. Орг. стекло я обработал с внутренней стороны шкуркой, чтобы придать матовость поверхности и скрыть небольшие царапины.
(кликните по картинке для увеличения)
В процессе

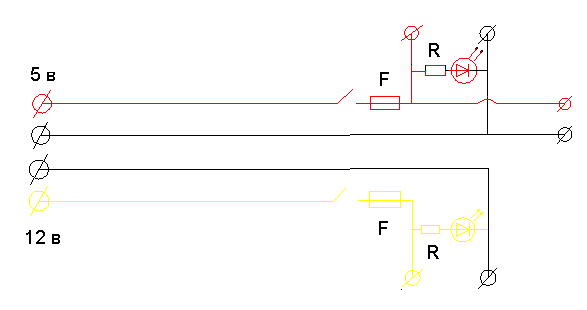

Потом собрал все элементы и спаял их по следующей схеме
Схема
После спайки надо тщательно прозвонить все контакты во избежание короткого замыкания

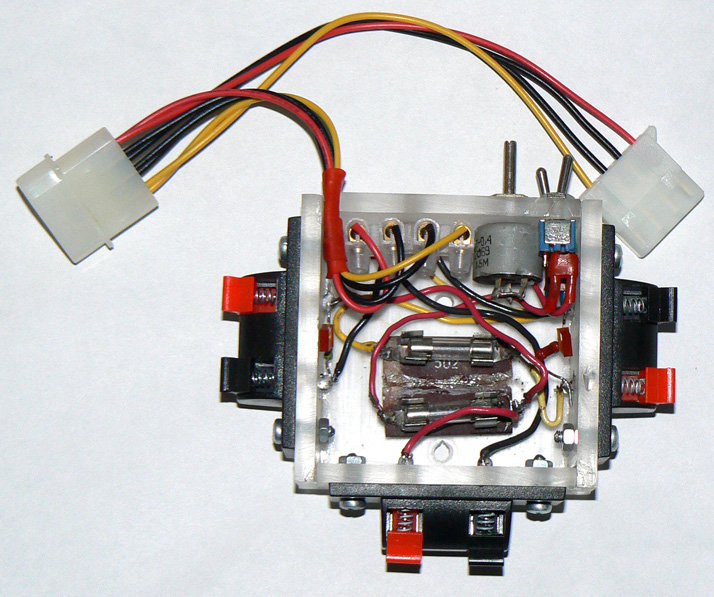

В результате получилось как-то так
(кликните по картинке для увеличения)

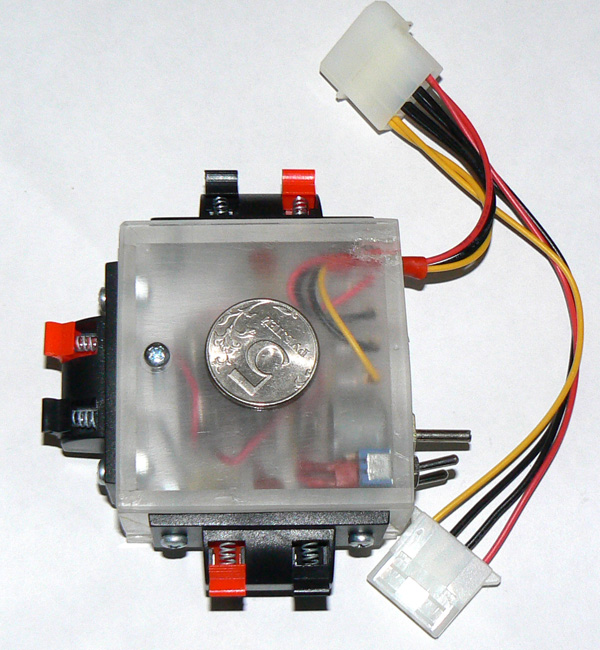

Готово
(кликните по картинке для увеличения)
С крышкой
Регулируемый резистор я не стал распаивать т.к. он мне пока не очень нужно. И в результате получилось на одной пружинной клемме 12 вольт а на двух других по 5 В.
Если резистор нужен, то можно спаять по следующей схеме. И при желании добавить вольтметр, чтобы постоянно контролировать напряжение
(кликните по картинке для увеличения)
Схема с резистором

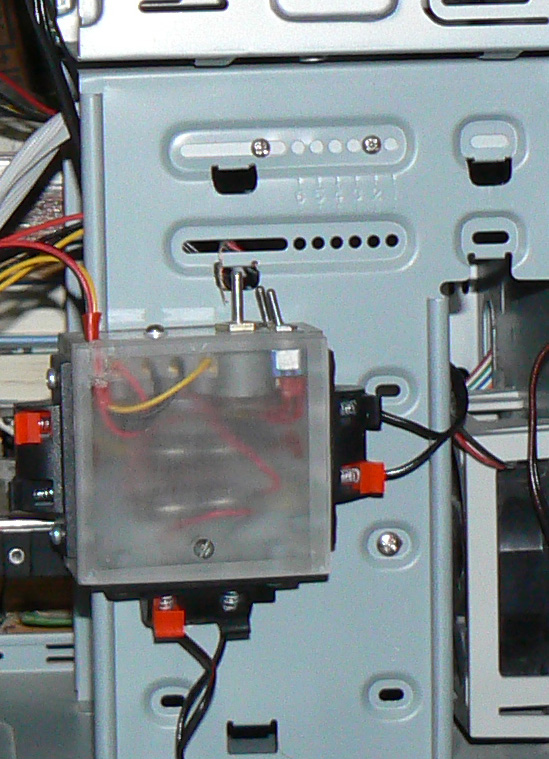

Разместил я его на лотке для жестких дисков
(кликните по картинке для увеличения)
В компьютере

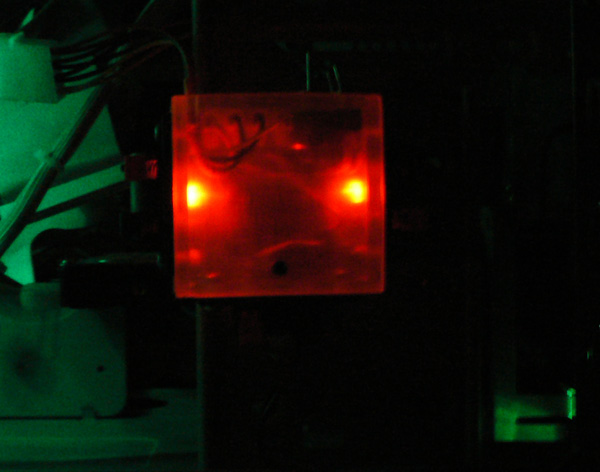

А в темноте это выглядит так
(кликните по картинке для увеличения)
В темноте
О моих ошибках, пожалуйста, сообщайте в ЛС
