Как разобрать iPod mini (в картинках)
8-марта было отпраздновано по полной программе. Проснувшись утром 9-го я обнаружил на столе, среди пустых тарелок и бутылок свой любимый iPod в огромной луже кока-колы. Не могу передать те чувства которые испытал, вобщем обидно было. Выпив бутылку пива, я вспомнил что вроде руки у меня не кривые (не сделал поправку на пиво) и решил его разобрать и промыть спиртом. Т.к. ранее iPodы я не разбирал, а бутылка выпитого пива была 2-литровая результат был плачевный - выдраный с корнем разъем соеденявший аудио блок с основной платой.
<br/><img src="//st.overclockers.ru/legacy/v1/preview/116437.jpg" border="1" vspace="3">
<br/>
<br/><br/>Спешу сообщить что чуть позже (протрезвев) я всеже впая...
8-марта было отпраздновано по полной программе. Проснувшись утром 9-го я обнаружил на столе, среди пустых тарелок и бутылок свой любимый iPod в огромной луже кока-колы. Не могу передать те чувства которые испытал, вобщем обидно было. Выпив бутылку пива, я вспомнил что вроде руки у меня не кривые (не сделал поправку на пиво) и решил его разобрать и промыть спиртом. Т.к. ранее iPodы я не разбирал, а бутылка выпитого пива была 2-литровая результат был плачевный - выдраный с корнем разъем соеденявший аудио блок с основной платой.
Спешу сообщить что чуть позже (протрезвев) я всеже впаял разъем на место, мой любимый iPod опять работает. Но поверьте это долгий и сложный метод (при пайке использовалась 10х линза, испорчено два жала для паяльника), поэтому для тех кто хочет разобрать iPod и не хочет постигать технологию пайки под микроскопом я написал эту заметку.
И так разборка iPod mini в картинках:
Для разборки этого чуда технологии понадобится набор часовых отверок и две больших иголки. Для начала необходимо аккуратно поддеть белый защитный шильдик снизу плеера (для этого лучше использовать иглу):
iPod 1
После снятия шильда мы увидим стопорную планку, которую тоже необходимо снять. Для этого в идеале существуют съемники, но если такового не имеется, то просто вставте толстую иглу в отверстие на ушке стопорной планки и надавите вниз (повторите операцию для левого и правого верхнего ушка):
Далее необходимо отключить разъем соединяющий блок Click Whell с основной платой:

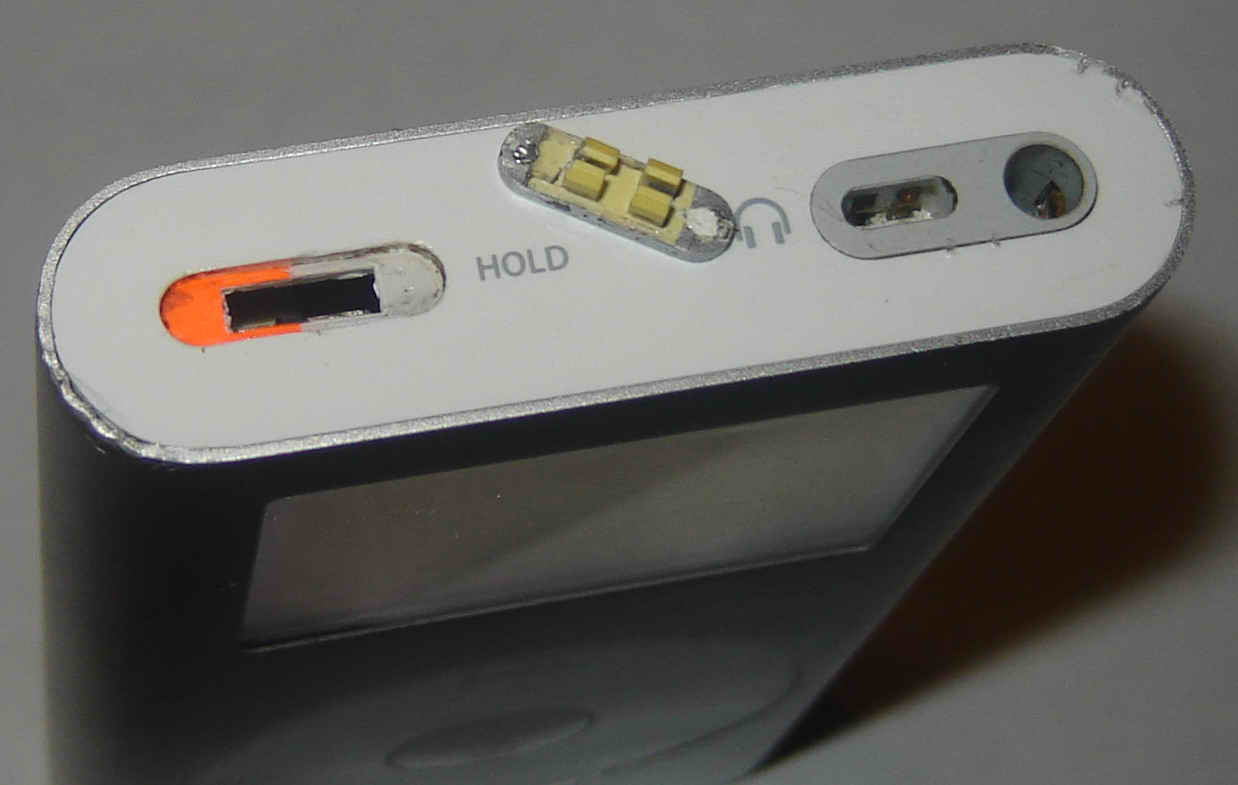

И так с нижней частью плеера мы разобрались. Переходим к демонтажу верхушки. Снимаем движок блокировки плеера:
В открывшееся отверстие вставляем отвертку и снимаем верхний шильдик:
Отвинчиваем часовой отверткой открывшиеся винтики:
Теперь акуратно надавливаем снизу на разъем и вытаскиваем основную плату:
Теперь с небольшим усилием надавливаем на Click Whell и сдвигаем вниз:
Итак iPod mini разобран. Сборку необходимо производить строго в обратной последовательности. Для промывки я использовал медицинский спирт.
Спешу сообщить что чуть позже (протрезвев) я всеже впаял разъем на место, мой любимый iPod опять работает. Но поверьте это долгий и сложный метод (при пайке использовалась 10х линза, испорчено два жала для паяльника), поэтому для тех кто хочет разобрать iPod и не хочет постигать технологию пайки под микроскопом я написал эту заметку.
И так разборка iPod mini в картинках:
Для разборки этого чуда технологии понадобится набор часовых отверок и две больших иголки. Для начала необходимо аккуратно поддеть белый защитный шильдик снизу плеера (для этого лучше использовать иглу):
iPod 1
После снятия шильда мы увидим стопорную планку, которую тоже необходимо снять. Для этого в идеале существуют съемники, но если такового не имеется, то просто вставте толстую иглу в отверстие на ушке стопорной планки и надавите вниз (повторите операцию для левого и правого верхнего ушка):
Далее необходимо отключить разъем соединяющий блок Click Whell с основной платой:
И так с нижней частью плеера мы разобрались. Переходим к демонтажу верхушки. Снимаем движок блокировки плеера:
В открывшееся отверстие вставляем отвертку и снимаем верхний шильдик:
Отвинчиваем часовой отверткой открывшиеся винтики:
Теперь акуратно надавливаем снизу на разъем и вытаскиваем основную плату:
Теперь с небольшим усилием надавливаем на Click Whell и сдвигаем вниз:
Итак iPod mini разобран. Сборку необходимо производить строго в обратной последовательности. Для промывки я использовал медицинский спирт.
