Как я сделал тонкий настенный корпус под мощное железо - проект и чертежи

Введение

Решил написать данную статью, чтобы поделиться своим проектом тонкого настенного корпуса под полноразмерную видеокарту и материнскую плату формата mATX. Надеюсь, кому-то будет полезно. Может кто-то захочет сделать себе такой же, для чего я приложил к статье ссылку на чертежи и раскрой.

Начну издалека, чтобы было понятно зачем мне понадобился тонкий настенный корпус. Примерно в начале 2020 года я купил телевизор 55", повесил его в спальне напротив кровати и решил дооснастить его мультимедийным ПК, так как основной ПК стоит далеко в другой комнате и просто длинным HDMI не обойдешься. Собрал в slim корпусе недорогую систему на am4, так же как и основной ПК, чтобы была какая-то взаимозаменяемость. Корпус повесил под телевизором на тв-кронштейн. Потом решил попробовать поиграть на большом ТВ, лежа на кровати. Купил геймпад и нашел на авито недорогую gtx 1050ti low profile. И как же мне такой гейминг понравился - намного приятней чем просто сидеть за монитором.

Дальше уже пошло по нарастающей: поменял корпус на несильно толстый (130мм) exegate, в который уже можно было установить видеокарты помощнее, но с тыльным подводом питания. Я установил gtx 1660s (по факту HP) c алиэкспресс. Играть стало еще лучше и приятнее. Когда на основном ПК менял проц/материнку/память, всё это переходило в мультимедийный ПК, а вот видеокарты менять местами возможности не было. В целом основной ПК был всегда мощнее по железу, но играть мне больше нравилось с геймпадом на ТВ.

И вот летом 2025г., когда цены были приятные, я решил обновить свой основной ПК с ryzen 5 3600 rtx 3050 на ryzen 5 7500f rtx 5060ti 16gb, и было желание старое железо установить в мультимедийный ПК. Проблема была в корпусе. Немного забегая вперед, скажу, что в итоге я обновил на am5 оба ПК, старое железо продал, а rtx 5060ti установлена как раз в мультимедийном ПК и он теперь более "игровой", чем основной, но статья не об этом. Так вот, посмотрел какие корпуса можно приспособить на стену и ничего хорошего не нашел: обычные корпуса толстые и сильно выпирают; slim корпуса обычно под low profile видеокарту (сейчас конечно есть rtx 4060 lp и rtx 5060 lp, но хотелось взаимозаменяемости); для корпуса типа fractal design node 202 требуется забор воздуха с обоих сторон и к стене его не прислонишь.

Не найдя ничего подходящего решил сделать корпус своими силами. Посмотрев DIY решения на форумах и не нашел ничего интересного. В основном выкладывают открытые корпуса, что как по мне не очень, ибо дома есть кошки, да и самому зацепить не хочется. Благо, я инженер-конструктор со стажем и проектировать для меня не проблема.

Техническое задание для корпуса мечты

• Корпус должен вешаться вплотную к стене.
• Корпус должен быть минимально тонким, высота и ширина не так важны.
• Забор воздуха кулером процессора / видеокартой / блоком питания должен происходить через крышку корпуса.
• Комплектующие в корпусе не должны перегреваться, должны быть места для установки отводящих вентиляторов.
• Формат устанавливаемой в корпус материнской платы - mATX с двумя слотами для оперативной памяти (так как самый бюджетный вариант МП).
• Должны быть места для установки минимум одного ssd sata и hdd 3,5".
• Возможность установки видеокарты минимум с двумя вентиляторами и толщиной минимум два слота.
• Материал корпуса - желательно сталь.

Предпроектная подготовка

Перед разработкой чертежей стояли два основных вопроса: из чего делать и как делать. Были варианты корпуса из металла, фанеры или пластика. Больше хотелось из металла, но обрабатывать металл самому сложно. С фанерой работать просто, но у нее плохая теплопроводность и она толще металла. Пластик можно напечатать на 3D принтере, но толщина и теплопроводность так же не очень.

Потом мне в голову пришла отличная мысль - зачем делать самому, если можно заказать изготовление по чертежам. Ввел в поиске Авито "резка и гибка металла" и обрадовался, что услуга вполне распространенная, так что если захотите сделать себе такой же корпус, то это вполне реально, без каких либо умений. Списался с парой исполнителей для уточнения, что они возьмутся нарезать, согнуть, сварить и покрасить детали корпуса по моим чертежам. После получения положительного ответа приступил к разработке проекта, чтобы работать дальше с исполнителями уже по конкретным чертежам.

Проект

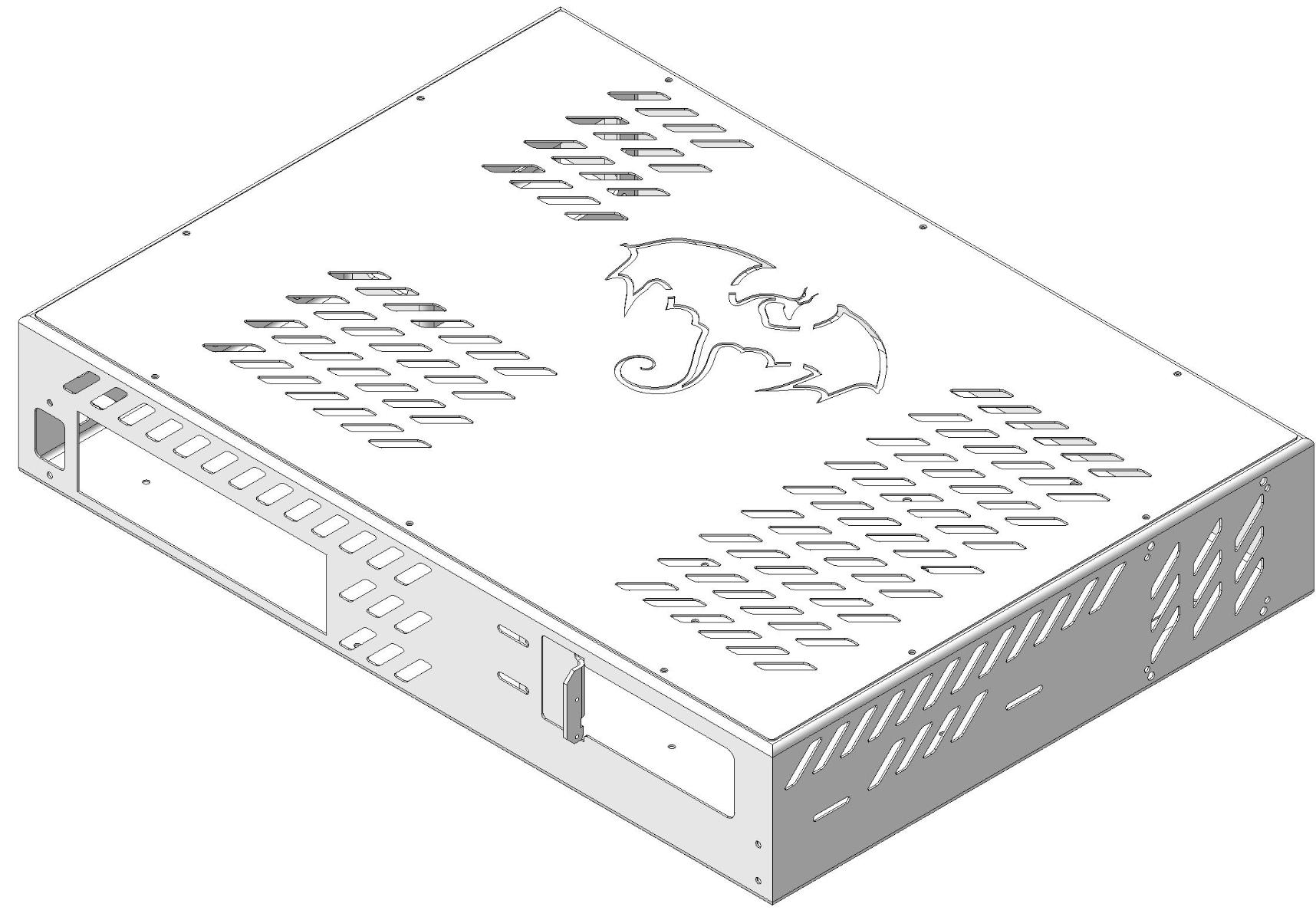

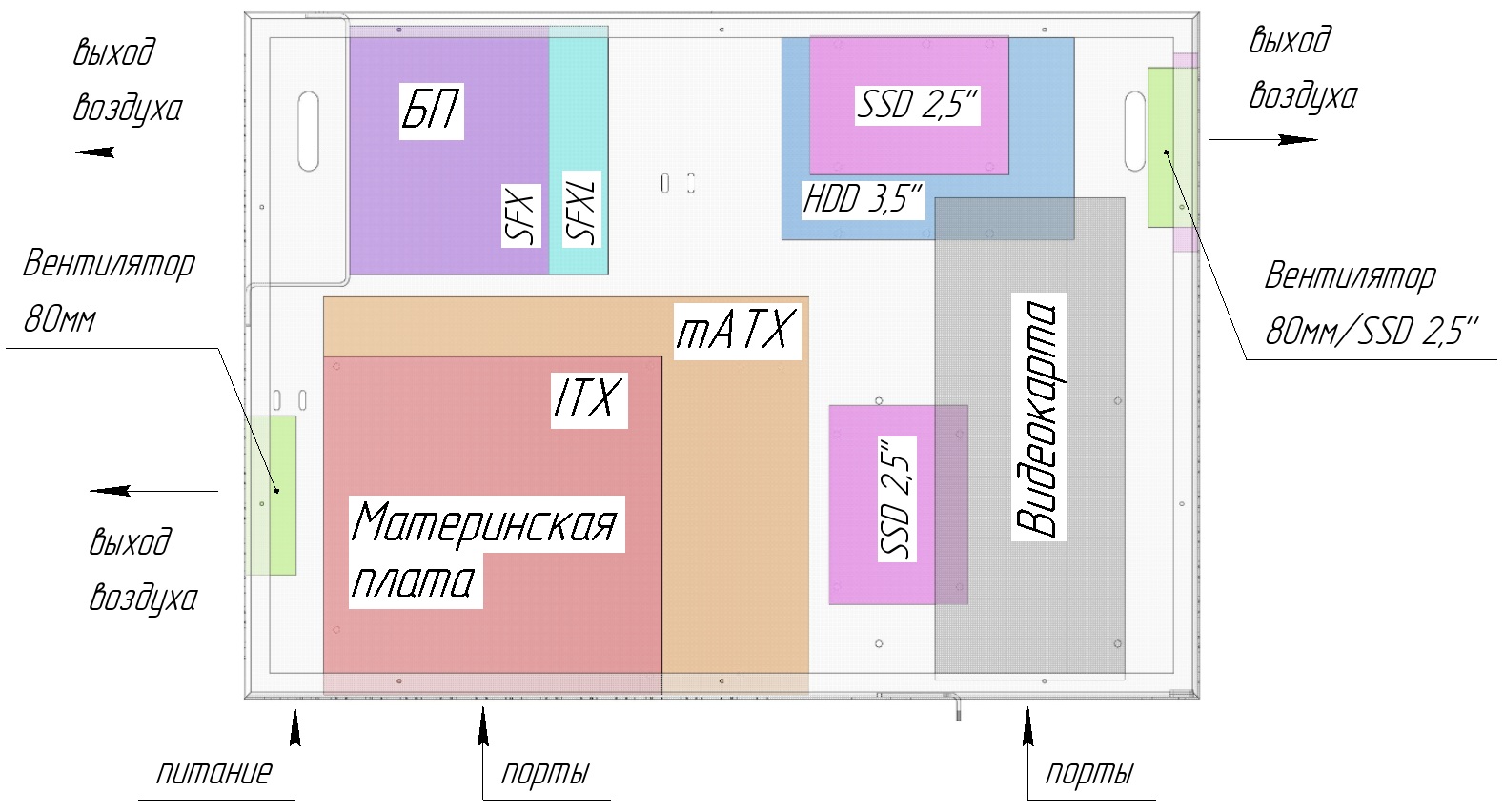

Проектировал в КОМПАС. Компоновку расположения комплектующих можно увидеть ниже. Видеокарта установлена через райзер 90 градусов 30 см, который проходит под бэкплейтом. По факту, думаю хватило бы и меньшей длины райзера, тогда корпус был бы меньше. Но его я покупал перед черчением и решил перестраховаться, а потом уже опирался на его размеры. Блок питания формата SFX подключается через удлинитель.

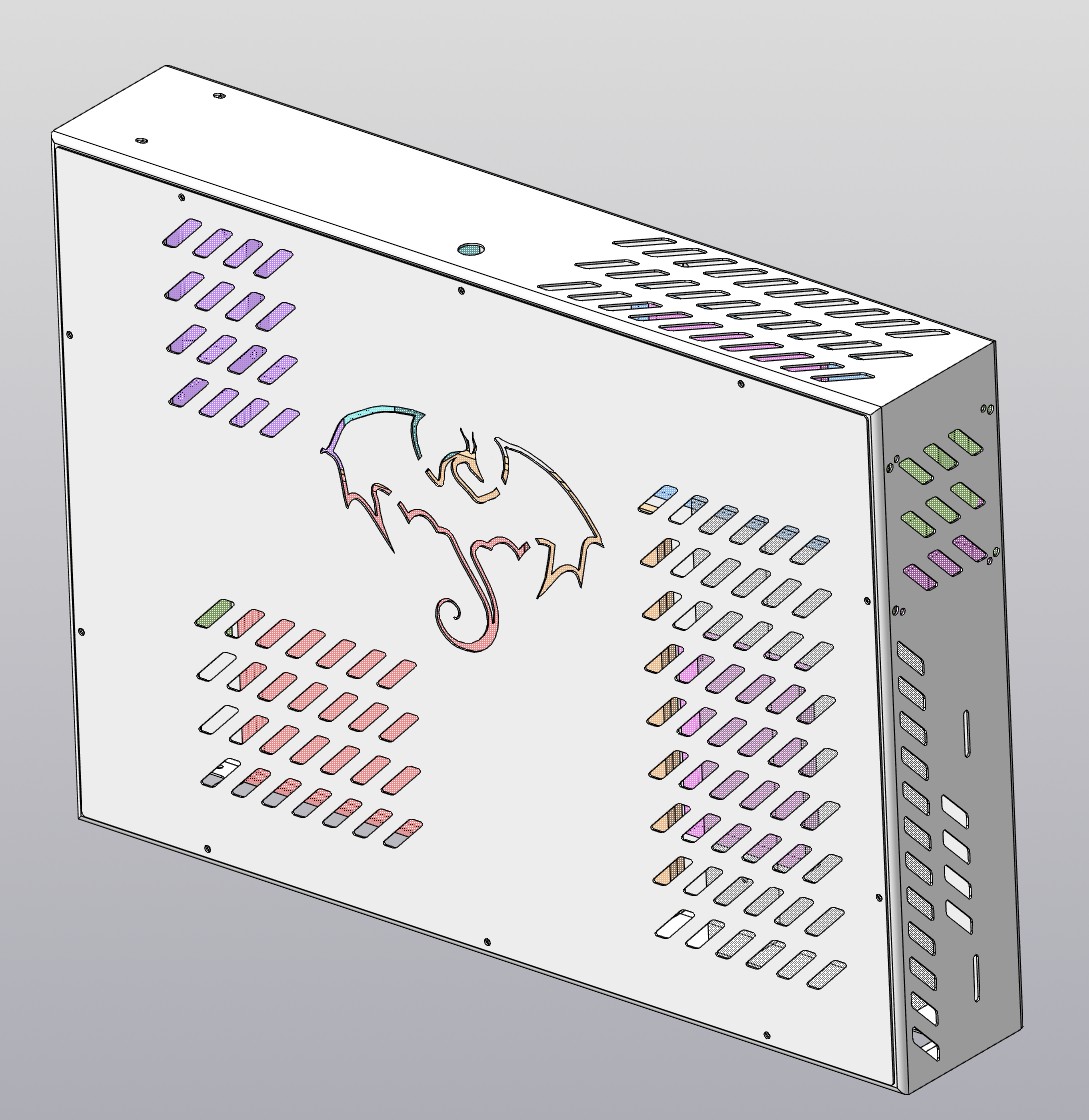

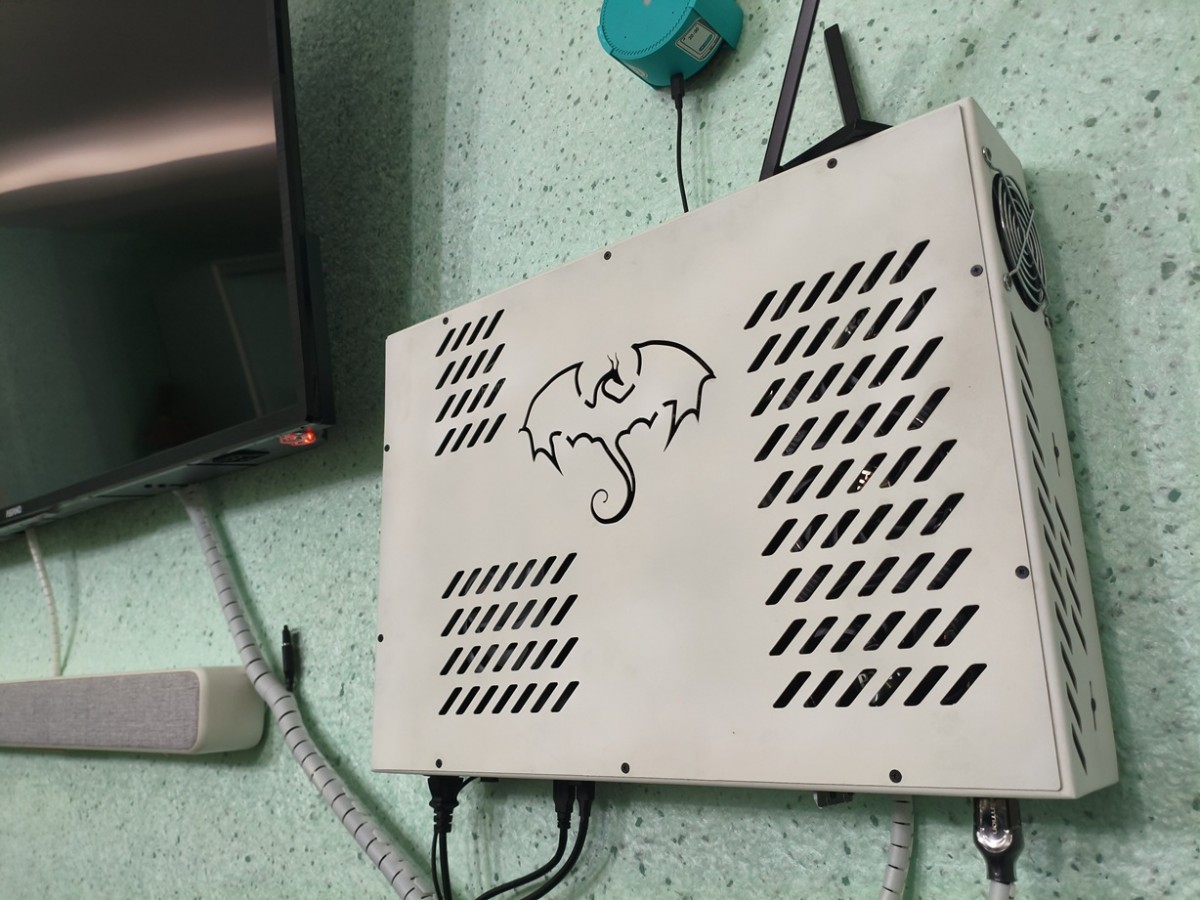

Размеры корпуса 345х480х88 мм, ширина и длина для меня не критичны, на стене места много, толщина листа металла - 1 мм. Толщина корпуса 88 мм, подобрана для размещения вентилятора 80 мм на выдув, с учетом радиусов гиба металла, а также с учетом толщин комплектующих. Порты материнской платы и видеокарты смотрят вниз. Как по мне, это наиболее эстетично для настенного монтажа корпуса. Координаты крепления материнской платы брал с ATX Specification Version 2.2. С учетом размеров материнской платы и блока питания появилась возможность для установки даже трёхкулерной видеокарты.

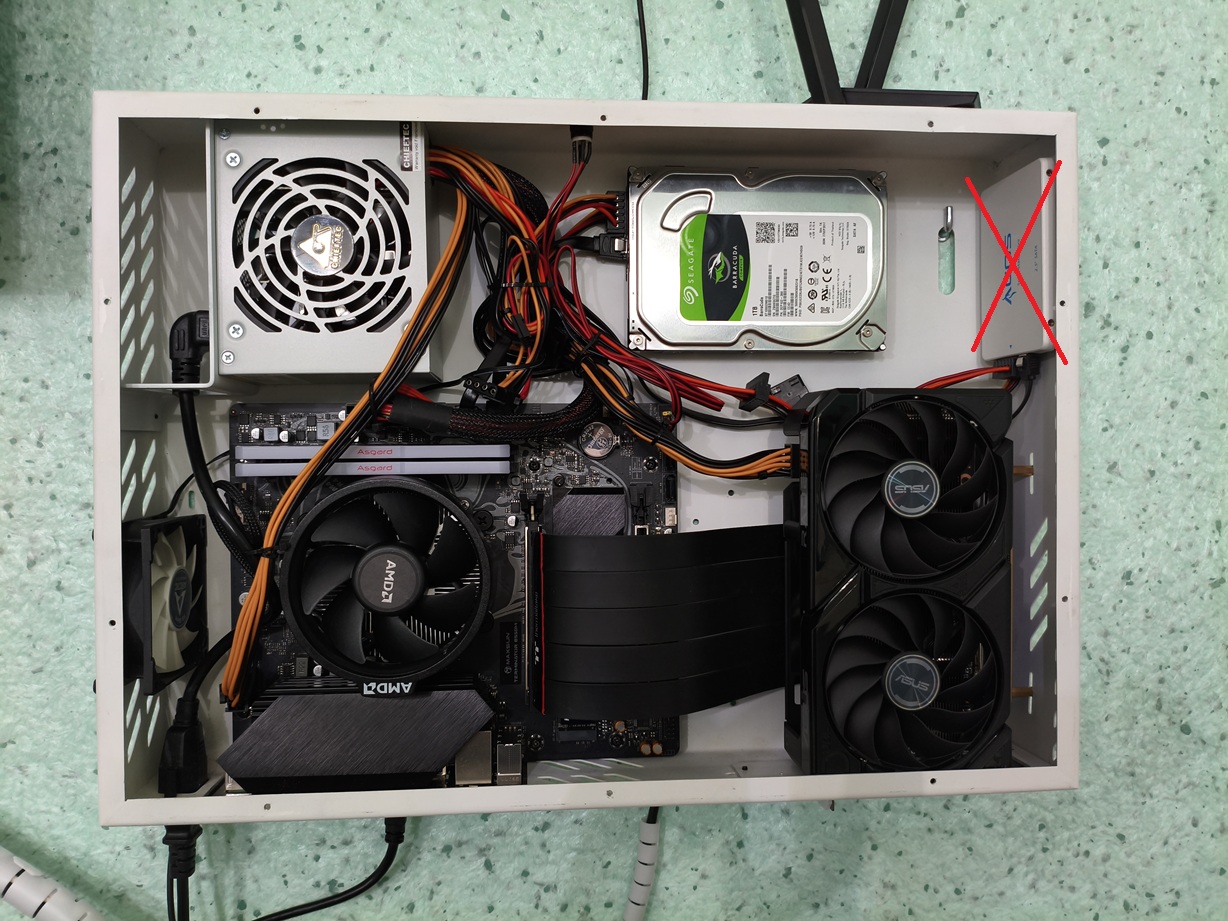

Все воздушные потоки разделены. У всех комплектующих забор воздуха через перфорированную крышку и выдув горячего воздуха из корпуса - 80мм вентиляторами через перфорацию в боковых стенках. На стадии проектирования не учел, что глухой правый верхний угол будет греться и сделал там место под ssd sata. В итоге, пришлось уже вручную сверлить отверстие под вентилятор с решеткой, а ssd перенес под райзер. В приложенных чертежах этот момент учтен.

Для установки корпуса на стену, на задней стенке предусмотрел пазы. Свой корпус вешал на дюбель-крюки. Также на задней стенке сделал несколько пазов для фиксации кабелей стяжками и винты для крепления колодки прижимающей райзер. Хотел напечатать ее на 3D принтере или сделать из стальной полоски, но в итоге колодка не понадобилась. В правом нижнем углу, через проставку, крепится фиксатор для края планки видеокарты.

Изготовление

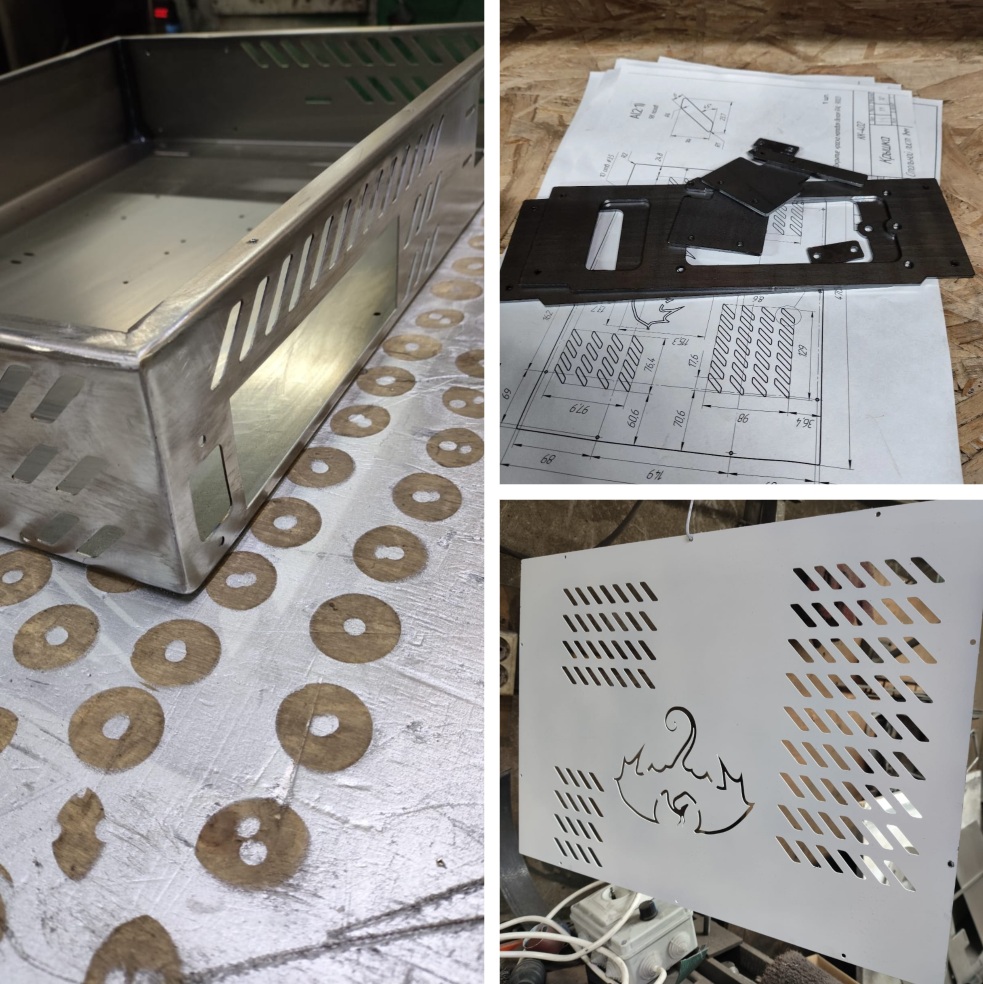

С изготовлением повезло: оказалось, что знакомые коллеги по работе занимаются изготовлением мангалов на заказ, то есть могут делать резку, гибку, сварку, ну и о покраске договорились. Через коллегу передал им чертежи и решили вопрос по цене. Цена приятная - 4300 рублей, думал будет дороже для кастомного корпуса. Проблем на стадии изготовления не было, в процессе мне присылали фото промежуточных этапов. Очень благодарен парням за работу, всё сделали хорошо.

Комплектация

Вот что я использовал для сборки:

• Райзер PCIe 4 90 градусов 30 см. Я покупал Thermaltake на авито, но можно такой (ссылка), думаю, можно найти и подешевле.
• Удлинитель для блока питания IEC320 C14-C13. Я покупал такой (ссылка), но тут зависит от расположения розетки на самом блоке питания. Также при установке удлинителя угловая вилка может не пройти в отверстие под розетку в корпусе, в моем случае протиснулась с небольшим усилием. Возможно лучше купить отдельно розетку и вилку, тогда и кабель можно отрезать нужной длины.
• Кнопка включения/выключения 12мм.
• Винты М3х5, использовал их для крепления практически всего за некоторым исключением, специально для эстетичности покупал на алиэкспресс с тонкой шляпкой (ссылка).
• Винты 6-32UNC, их использовал для крепления HDD 3,5'', винты были в наличии от прошлых сборок корпусов. Если верить чертежам диска в интернете длина винтов должна быть 1/4''.
• Стойки М3х10 ВР-ВР, их использовал для крепления материнской платы. Покупал такие (ссылка).
• Стойки М3х15 ВР-ВР, их использовал для крепления райзера к корпусу. Подойдут такие (ссылка).
• Стойки М3х10 ВР-НР, их использовал для установки SSD 2.5'' над задней стенкой корпуса, чтобы нормально подключить кабели. Подойдут такие (ссылка).
• Стойки 6-32UNC ВР-НР, их использовал для установки HDD 3,5'' над задней стенкой корпуса, чтобы нормально подключить кабели, стойки были в наличии от прошлых сборок корпусов.
• Винты для вентиляторов были в наличии от прошлых сборок корпусов.
• Винты с конической шляпкой М3х10 и гайки М3, их использовал для крепления розетки удлинителя к корпусу.

Сборка

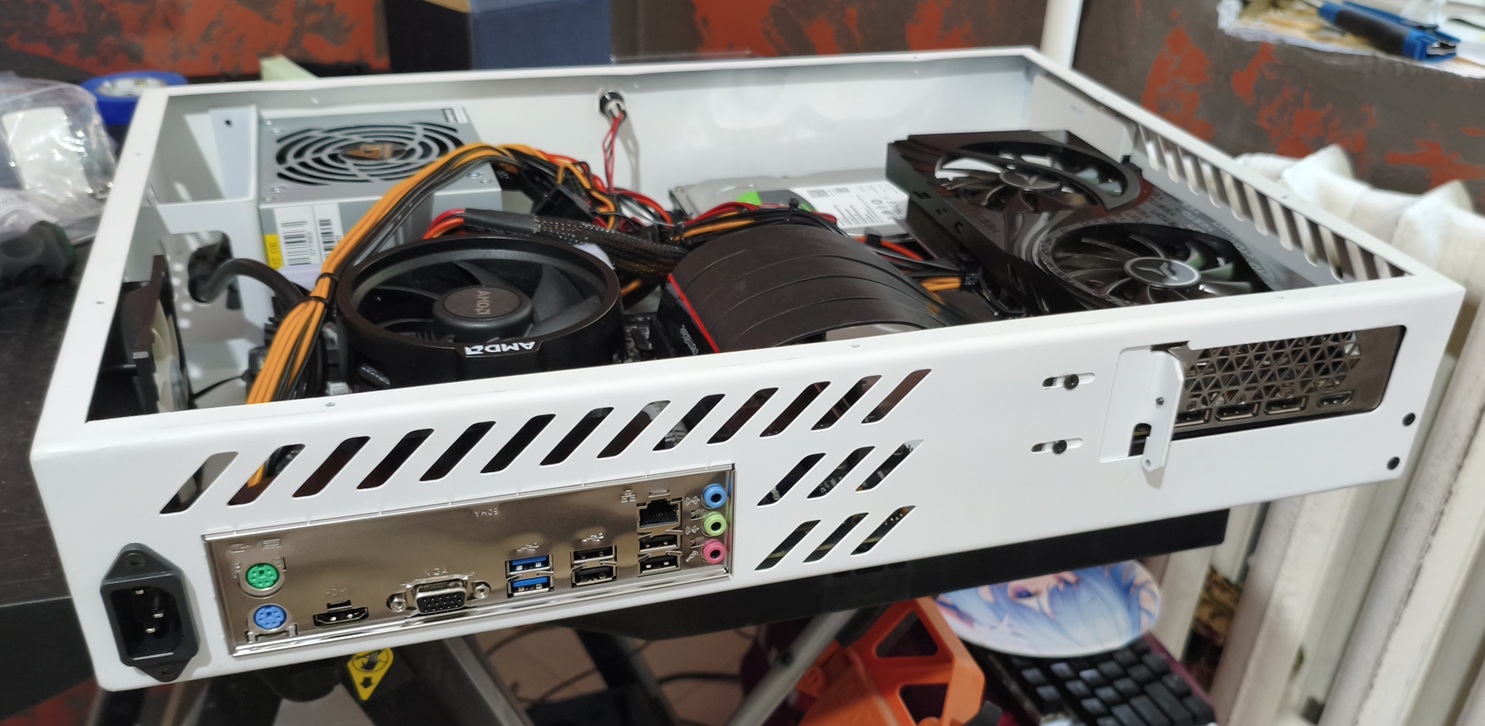

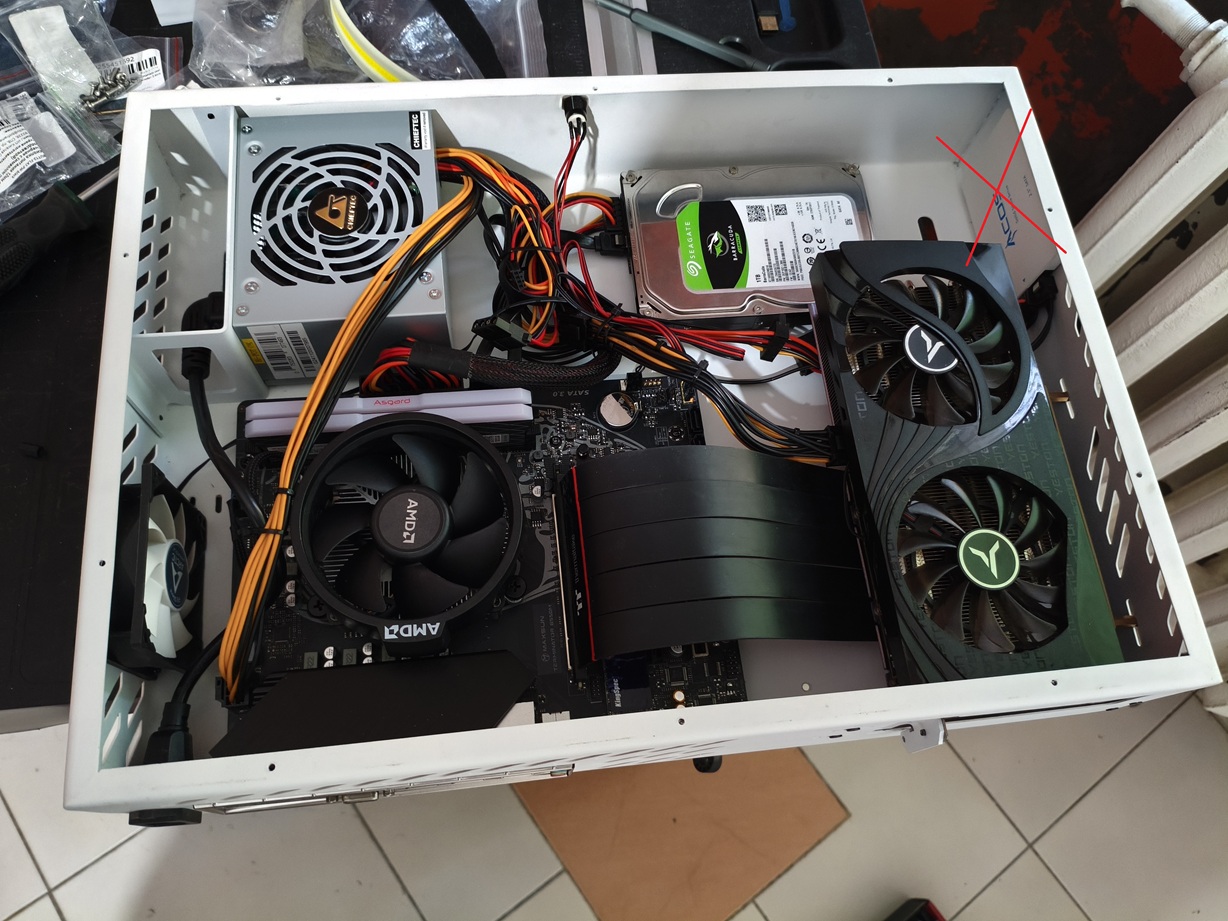

После получения готовых деталей корпуса от изготовителя настал самый важный момент, проверка на собираемость. Боялся, что не встанет заглушка материнской платы, но она встала замечательно и плотно.  Сперва установил туда ryzen 5 3600 rtx 3050. Результат был хороший: всё встало как надо, только кабель питания процессора оказался впритык по длине, но не в натяг.

Попробовал систему в тестах, результаты по температурам мне понравились. Поиграл совсем немного, так как не было времени, делал ремонт в квартире. Потом, примерно через месяц, на ВБ увидел ASUS RX 9060 XT 8Gb по вкусной цене и решил купить. Для моего корпуса карточка интересна тем, что толщина у нее 2,5 слота, и она вошла, хотя зазор между крышкой корпуса и кожухом видеокарты остался всего пару миллиметров.

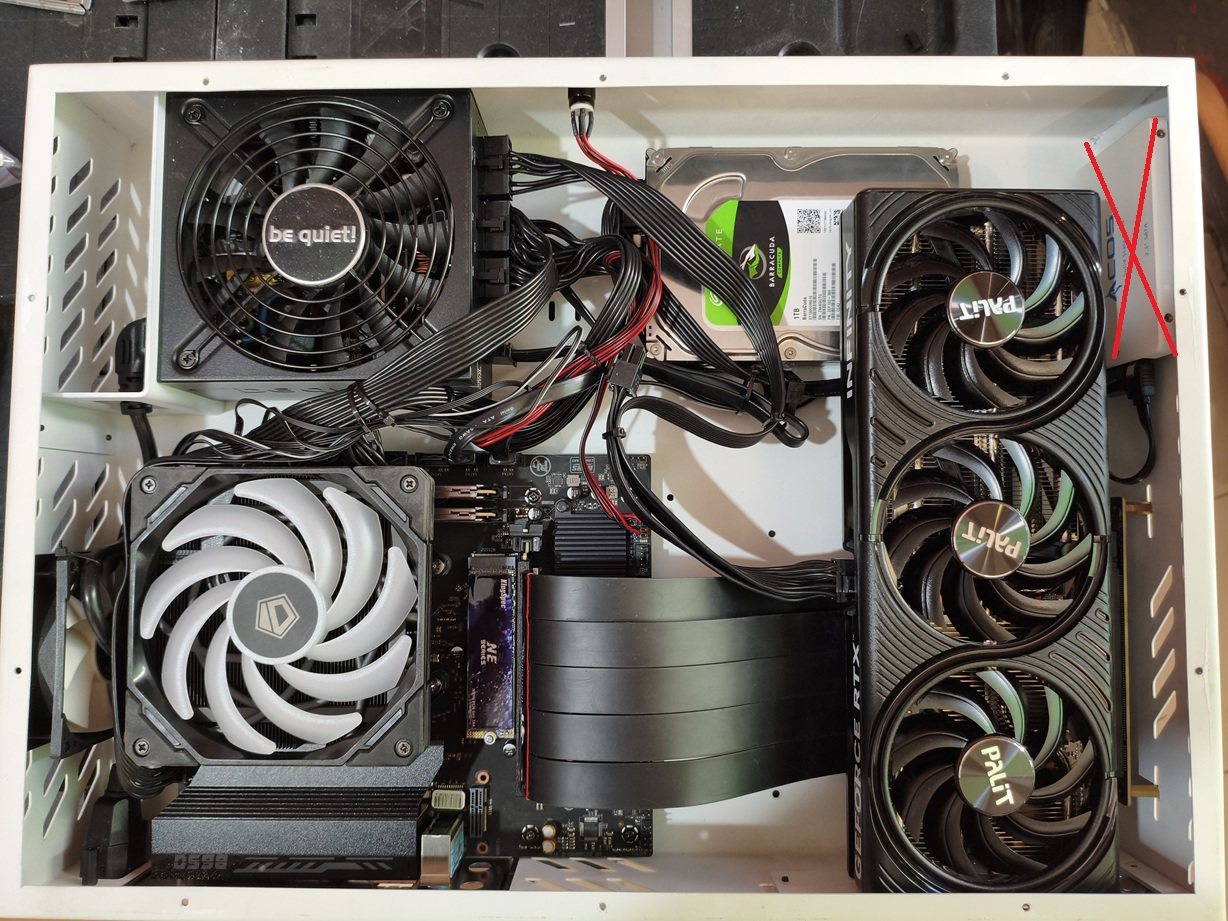

Немного позже подумал, раз уж основной ПК на am5, а в мультимедийном есть новая видеокарта, то почему бы не докупить материнскую плату, процессор и оперативную память. Брал самые бюджетные варианты: материнскую плату Huananzhi B650 (оказалась отличная материнка за очень скромную цену), ryzen 5 8400f и ddr5 2x16 Gb 6000 MHz (как же я сейчас рад, что летом купил примерно за 15000 руб. два комплекта ОЗУ ddr5 по 32 Gb каждый). Также решил, что раз уж играю в основном на телевизоре то rtx 5060Ti нужно ставить в мультимедийный ПК. Еще докупил БП помощнее, SFXL на 600 Вт, хотя думаю хватило бы и 450 Вт.

С такой системой можно было уже замахнуться на 4К гейминг с апскейлерами и генерацией, что я собственно и сделал. Я не сильно требователен к fps и 40-60 кадров меня вполне устраивают, да и у телевизора потолок 60Гц. Хоть температуры видеокарты и процессора были в норме, обратил внимание на нагрев правого верхнего угла, что в целом логично для замкнутого пространства в верхней точке. Странно что упустил этот момент при проектировании. Диски при этом грелись хоть и не прям критично, но не приятно, к тому же проблему можно было решить доработкой корпуса и установкой вентилятора на выдув.

После доработки все стало замечательно, в новогодние праздники наконец смог плотненько поиграть после затянувшегося ремонта. Температура HDD не поднимается выше 40 градусов, SSD - выше 50. При нагрузке процессора в AIDA температура не выше 83 градусов (с учетом фиксации напряжения на 1,22 В и частоты 4,8 Гц), для ryzen 5 8400f с термопастой под крышкой думаю хороший результат. Температура видеокарты при нагрузке в FurMark не выше 72 градусов при 50% оборотов вентиляторов, также хороший результат.

Резюме

Полученным результатом я полностью удовлетворен. Получился закрытый тонкий настенный корпус в который можно устанавливать бюджетную материнскую плату и мощную видеокарту с тремя кулерами и толщиной 2,5 слота. Система вышла достаточно холодная и тихая. При этом стоимость корпуса получилась совсем невысокой: 4300 руб. сам корпус плюс райзер, кабель, кнопка и крепеж. Для примера - тонкий Fractal Design Ridge стоит, ориентировочно, 17000 руб. Хотя это корпус другого формата: тонкий, настольный. Аналогичных моему - тонких настенных корпусов я не встречал в продаже. Собственные трудозатраты на проект получились совсем небольшие, благодаря изготовлению на небольшом предприятии на заказ по своим чертежам.

Версия 2.0

Можно ужать размеры корпуса для большей эстетики:

• Отказаться от HDD 3,5'' и SSD 2,5'' и использовать только m.2.
• Сдвинуть видеокарту ближе к материнской плате и подобрать соответствующий райзер.
• Заменить блок питания SFX на TFX.

В теории должны получиться ориентировочные размеры 305х400х88 мм.

Чертежи и раскрой

Чертежи в pdf, исходники КОМПАС, 3D модель в step и раскрой в dxf можно скачать по ссылке с яндекс диска. Если Вы захотите изготовить корпус по чертежам на заказ, обращаю внимание, что там указана покраска в белый цвет. Договоритесь о цвете покраски с исполнителем заранее. Количество деталей корпуса - по одной штуке для каждого чертежа.

Также, хотя я и старался внимательно комплектовать чертежи и файлы раскроя, избегая попадания старых вариантов, обращаю ваше внимание, что если Вы захотите изготовить такой корпус, то делаете это на свой страх и риск. Важно! Размеры совместимых с корпусом материнских плат формата mATX: до 243мм по высоте и до 200мм по ширине.

Спасибо за внимание, надеюсь Вам было интересно.
