Водяное охлаждение видеопамяти. Часть третья
реклама
Я надеюсь, что общий термин "система водяного охлаждения" и его смысл вам знаком. СВО обычно используют для охлаждения процессора и редких случаях для охлаждения чего либо еще. А между тем, процессор далеко не единственная часть которая греется, обычно есть еще чипсет, оперативная память, блок питания, графический процессор, видеопамять, жесткие диски. Конечно не все узлы требуют интенсивного охлаждения, большинству достаточно мер принятых производителем. Не буду заниматься полиемикой насчет этих мер, лишь скажу, что один из хороших способов усовершенствовать охлаждение это воспользоваться СВО. Еще проще, если у вас уже стоит СВО, то расширение пройдет относительно просто. Всего лишь надо установить еще один ватерблок.
Если для распостраненых узлов вроде CPU, GPU еще можно найти серийный ватерблок, то для вашей конкретной видеопамяти далеко не факт, что найдете (я по крайней мере не нашел). Вот разработкой такого самодельного ватерблока я и занимаюсь.

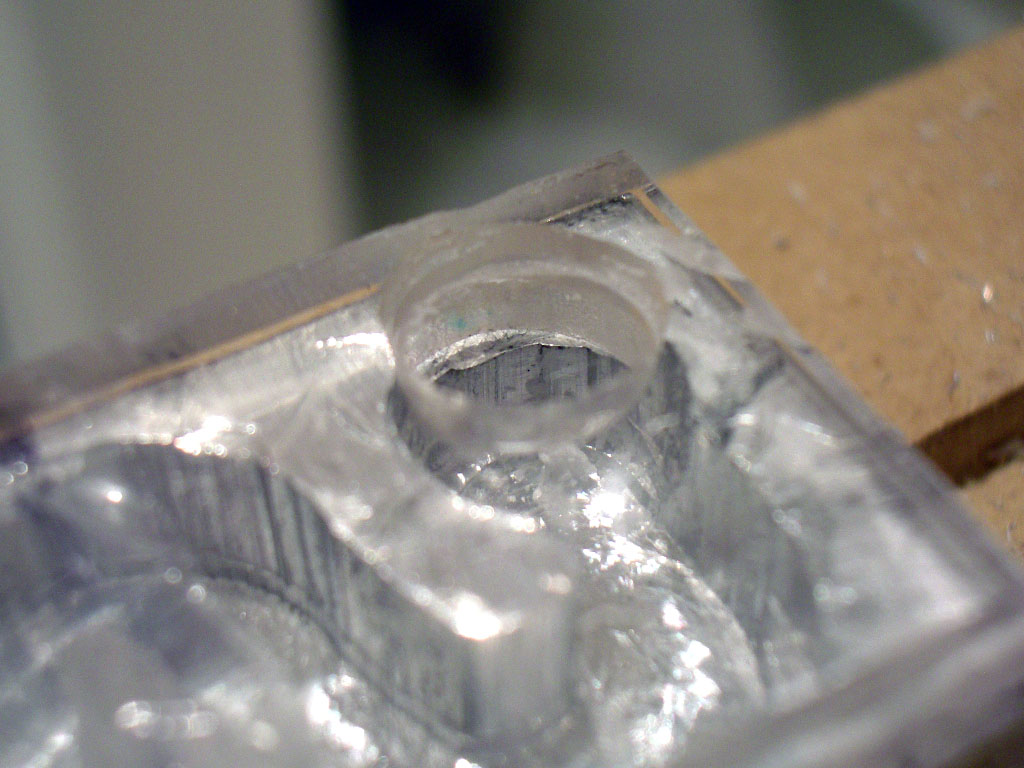

Ну вот, вроде с пояснениями закончил, если у кого есть вопросы велкам ко мне на мыло (в профиле есть). Теперь о деле, вот так пропиливается отверстия в плексе.
(кликните по картинке для увеличения)

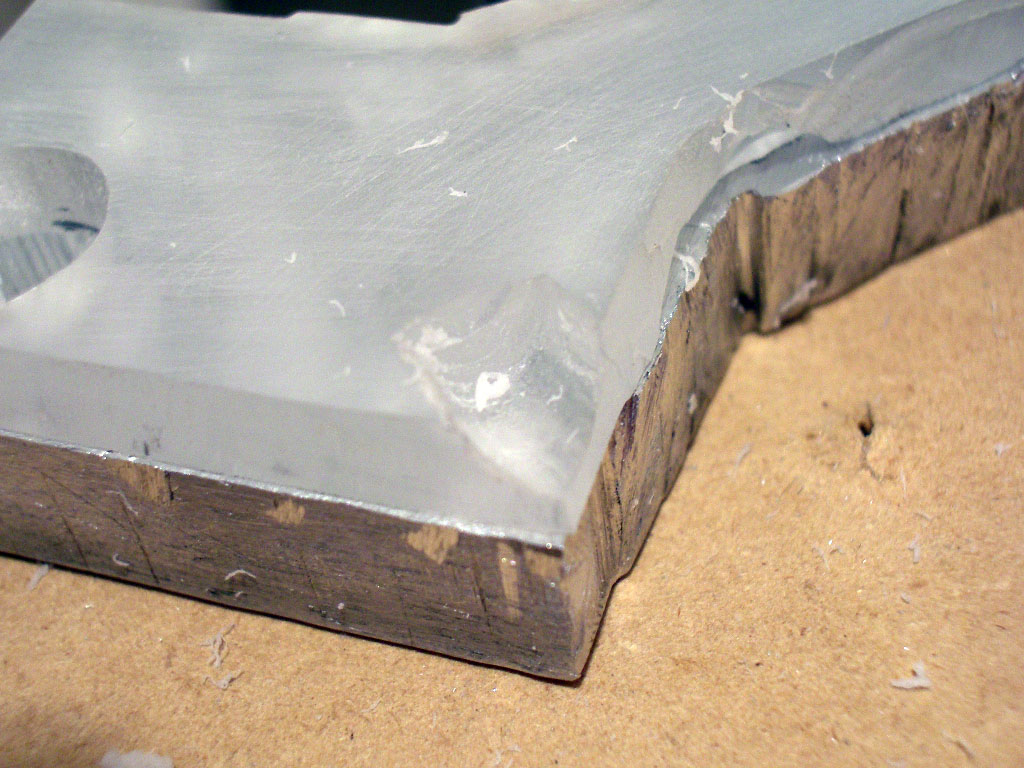

Помимо отверстий, еще нужно сточить края плекса, чтоб он не выступал над основанием. Сначала я обточил, а потом просверлил отверстия, что не совсем правильно так как сложно удержать плекс на одном месте, при развороте он немного смещается и отверстия не совпадают с планом.

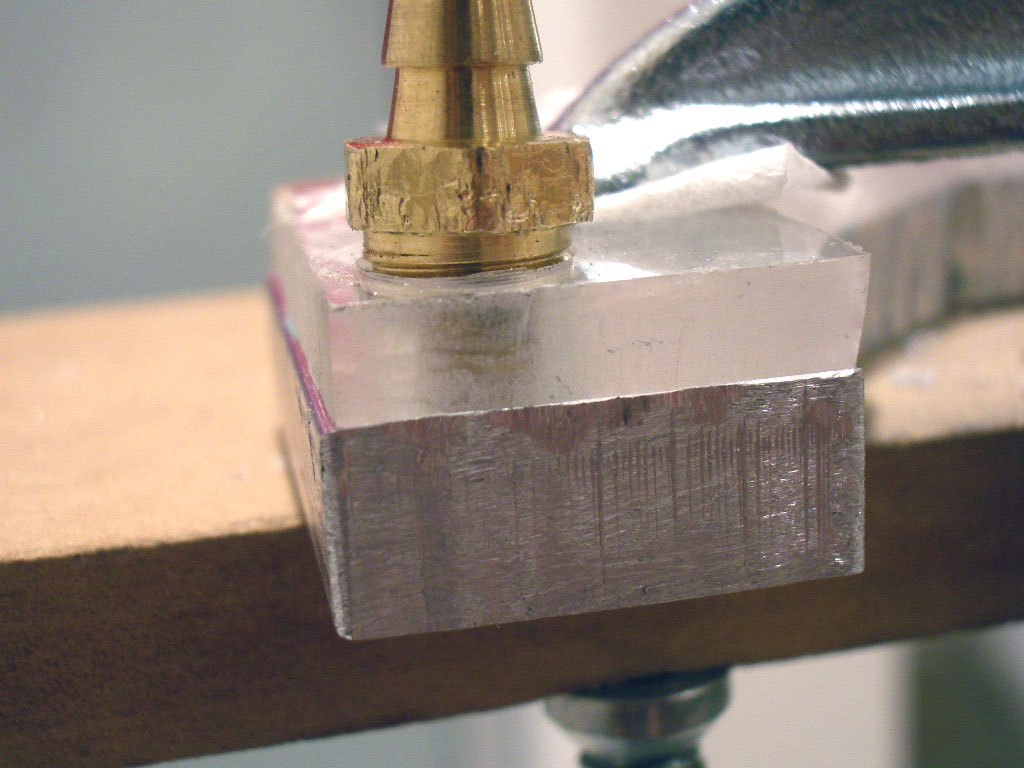

Отверстие нужно сделать такого диаметра, чтоб штуцер пролезал с усилием. Кстати на этом этапе, возможно придется подгонять края основания для лушего углубления. При использовании плоскогубцев не забудьте обернуть деталь тканью, а то получится, как у меня.
(кликните по картинке для увеличения)

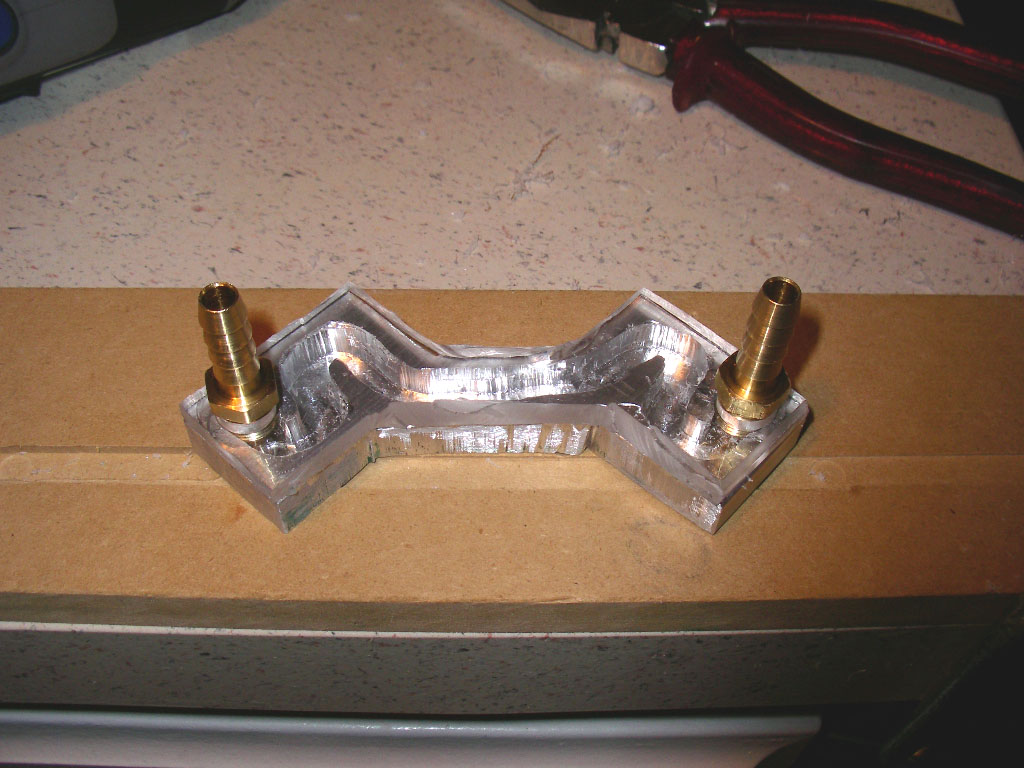

После сверления нужно убедиться, что все стало на место без проблем и не разбалтывается.
(кликните по картинке для увеличения)

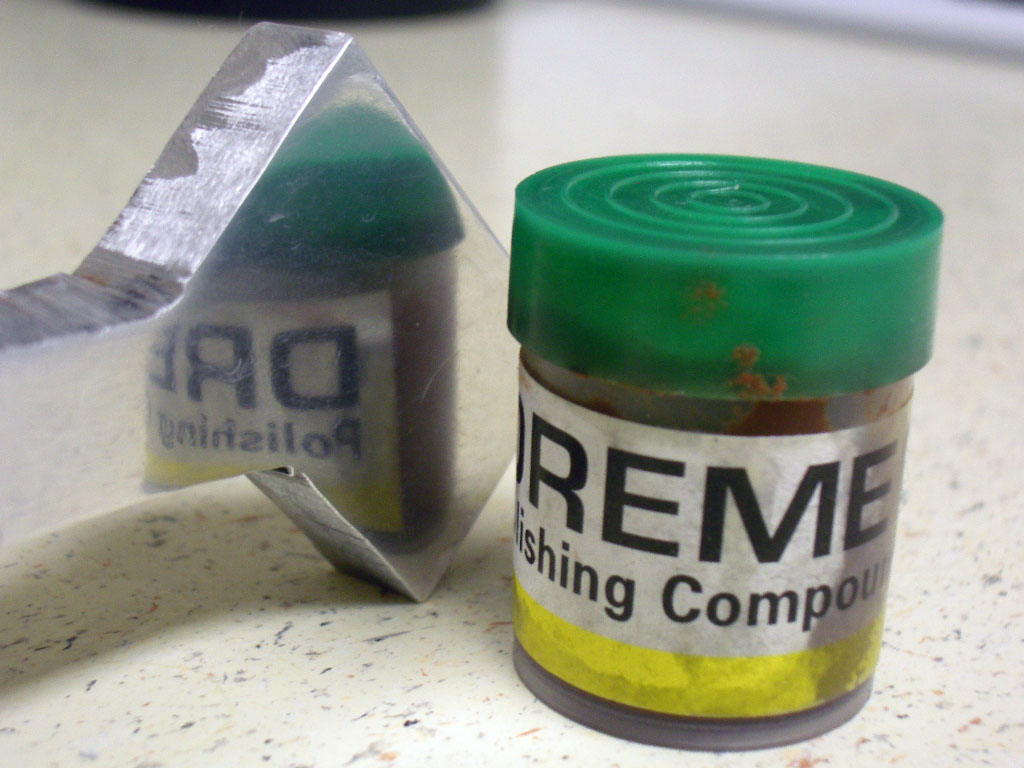

Теперь самое время отполировать основание ватерблока. Полировал пастой от дремеля, не зеркало конечно, но близко.
(кликните по картинке для увеличения)

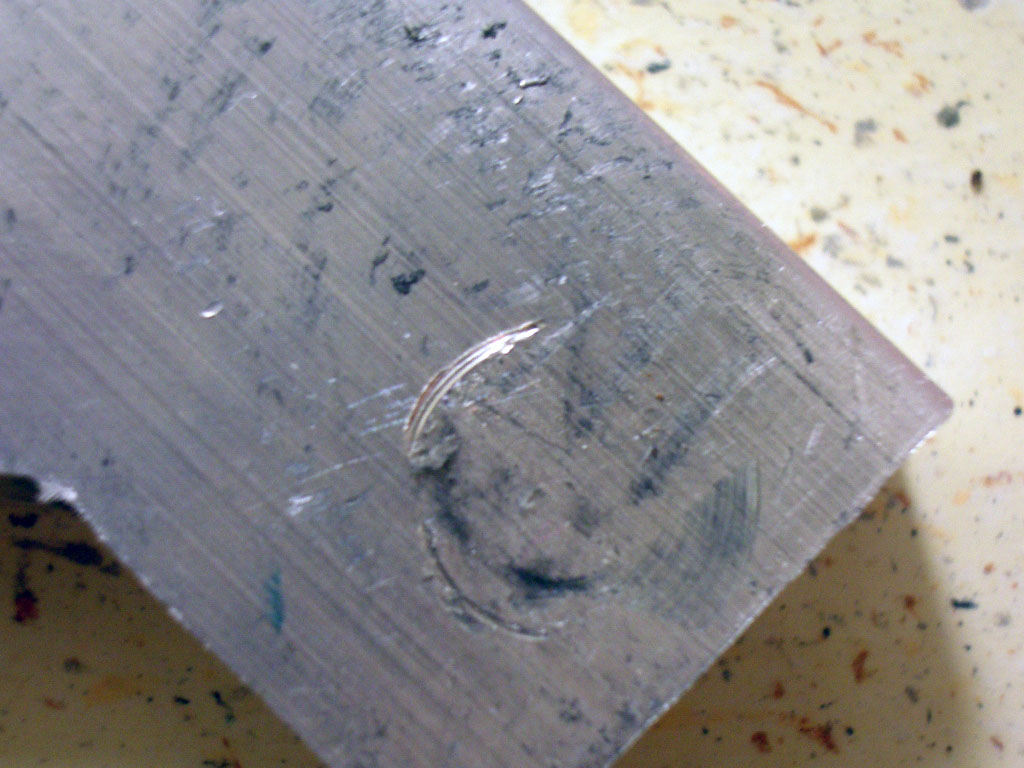

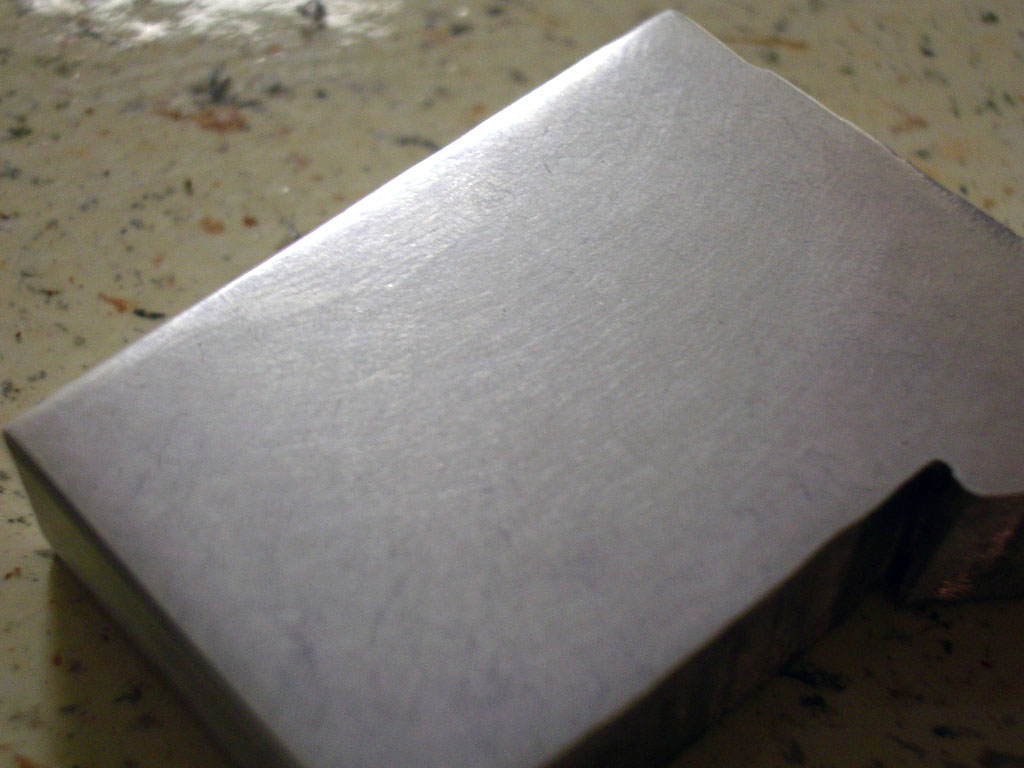

Полировка | |
---|---|
До | После |
|
|

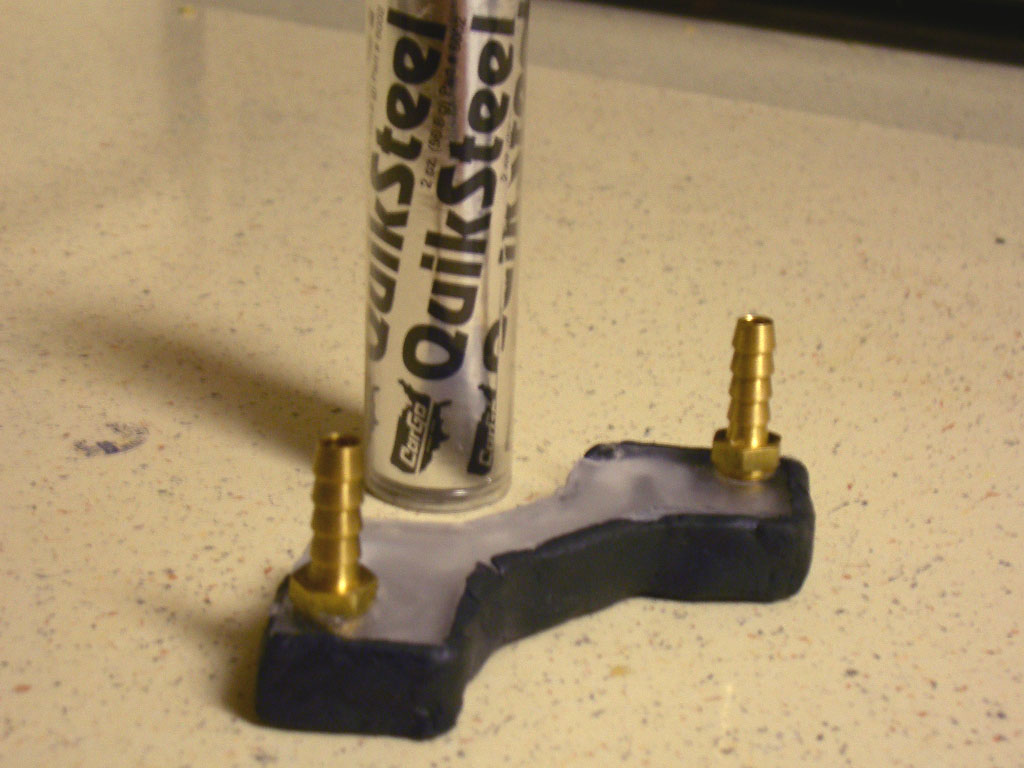

После полировки нужно загерметизировать деталь и придать ей прочность. Я герметизировал силиконовым герметиком, а сверху покрыл холодной сваркой (покупать в авто-магазине).
(кликните по картинке для увеличения)

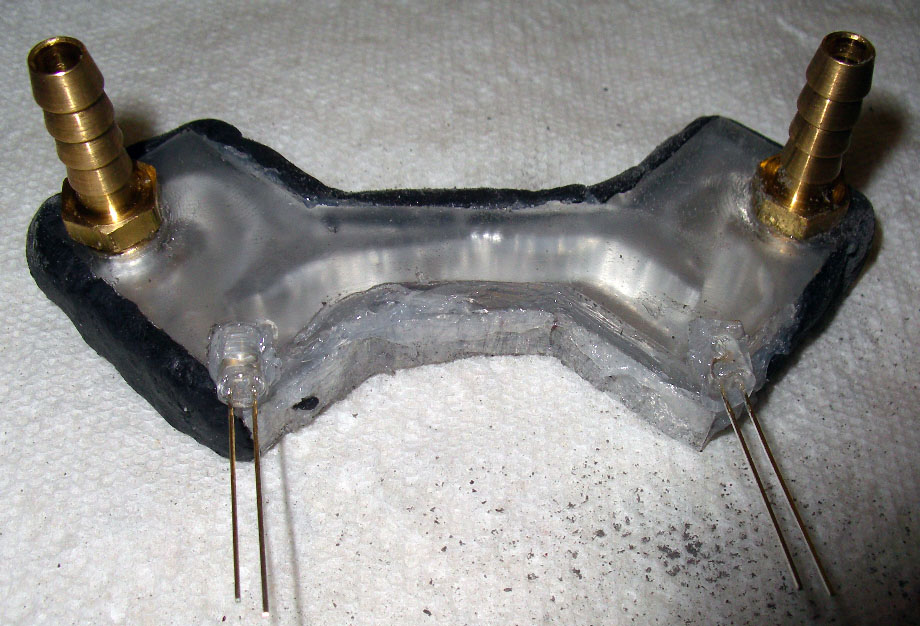

В ходе процесса мне пришло в голову, что ватер должен быть не только фунциональным, но и симпатично выглядеть. Так как подсветка корпуса у меня сине-фиолетовая, мне показалось что зеленый оттенок хорошо впишется (помните стандартную картинку стола в WinXP?). Для этого приобретены 4 зеленых светодиода с яркостью 600 mcd, напряжением 2.1 вольта и силой тока 30 мА. Простой расчет показал, что для последовательного включения от 12-ти вольт, мне нужно 120-омный резистор. За все это заплачено около 5-ти баксов (4 светика, 5 100-ом резаков и 5 22-ом - радиошек, к сожалению). Поверхность плекса я обработал шкуркой для более равномерного свечения. Светодиоды держатся на том же герметике.
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Вроде все. Завтра утром иду писать экзамен а после пилить второй ватер. Очень скоро цикл заметок подойдет к самому главному - к разгону видео памяти ;-)
Высказать свое мнение можно здесь.
