Водяное охлаждение видеопамяти. Часть первая
реклама
Оставил на ночь, на следующий день заработало.

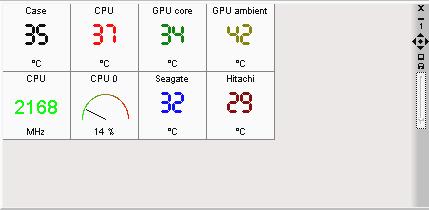

В общем, все окей, при офисной работе картина температур радует глаз. Все темпы, кроме GPU Ambient меньше сорока градусов. Чипы горячие на ощупь, под разгоном игры вылетают.
Не хорошо, мне чисто психологически хочется видеть все темпы "в норме". Поэтому я решил поставить на чипы ватерблок, с двух сторон. Краткий осмотр сайтов показал, что купить за разумные деньги ватер такого рода не представляется возможным. По этой причине я принялся за моделирование и поиск подходящего материала. Изучив видеокарту я обнаружил, что у меня есть 8 чипов памяти, по 4 на каждую сторону. 4 чипа расположены буквой Г и окружены большим количеством элементов.
Для создания макета, нужно перенести расположение чипов с карты на бумагу. Это сделать довольно просто с помощью чистого листа бумаги, пары прищепок и мягкого карандаша. Максимально натягивая фиксируем лист на карте, и карандашом немного надавливая черкаем по бумаге. Через некоторое время, контуры чипов и остальных элементов ясно проступят на поверхности листа. Этот же трюк нужно провернуть и с другой стороны, т.к. положение чипов не обязательно совпадает.
Полученный образец нужно откорректировать, убрать лишнее, подчеркнуть нужное. Все это интуитивно просто выполняется в MS Paint'е. При моделировании нужно учесть то, как водоблок будет расположен на видеокарте, как вода будет в нем циркулировать, какой глубины будет пропил, какие штуцеры будут использоваться. В моем случае я остановился на "змейке" глубиной 6 мм и толщиной 7мм. По краям поставил два штуцера диаметром 1/4 дюйма или 6.35 мм, такие же, что и на водоблоке GPU. Схема включения будет: резервуар->радиатор->процессор->GPU->видеопамять.
После распечатки и вырезания, нужно подогнать желаемое к действительному. Для этого распечатанные образцы прикладываем к чипам памяти и смотрим где макет "скосило". В моем случае, оба края водоблока оказались смещены с чипов и упирались в конденсаторы. Ножницами разрезаем модель водоблока посередине и склеиваем заново, предварительно зафиксировав в правильном положении. Полученную модель можно считать рабочей.
Теперь нужно найти материал для водоблока. Поспрашивав знакомых и коллег, я выяснил что металлы продают на развес в одном цехе под названием "Industrial Metal Supply" в 20-ти милях от дома. Взяв выходной, я поехал туда утречком расчитывая управиться за 2 часа. Поблуждав по окресностям я в конце концов обнаружил этот цех-магазин, почему то немного в другом месте, чем указал Google. Там купил кусок аллюминия размерами 1х0.5 фута и толщиной 1 см за 2.5 доллара. Почему не медь? Да потому что обрезков нужной толщины у них не оказалось, а покупать метр меди за 50 баксов мне показалось фанатизмом

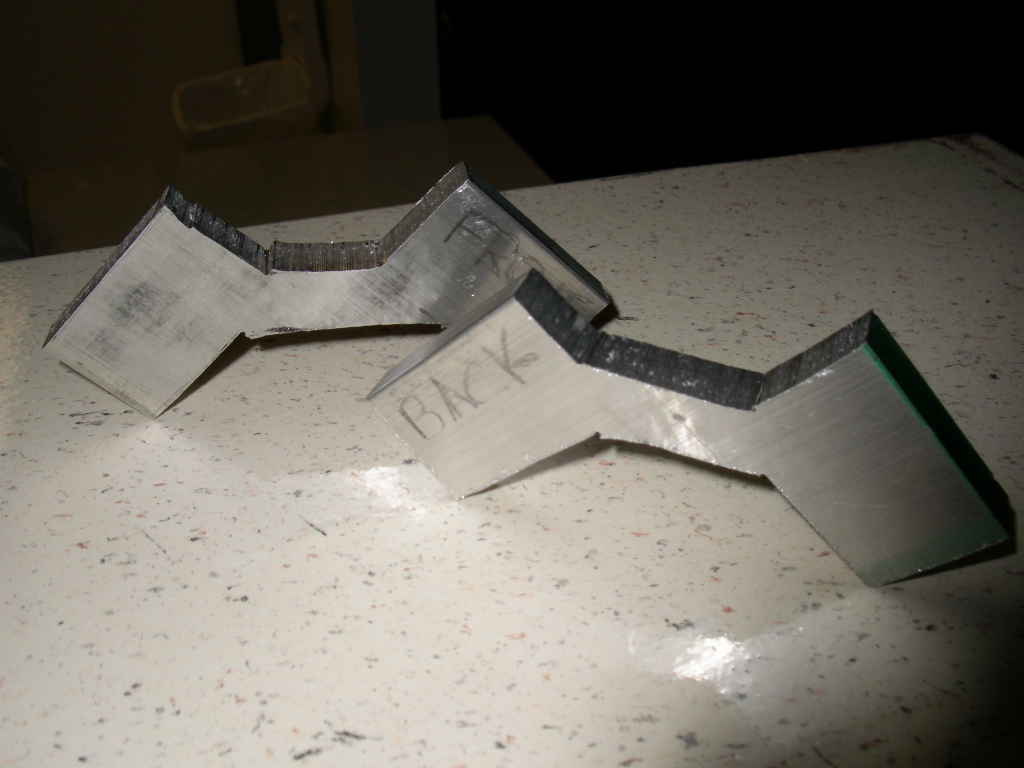

Управившись за 1.5 часа, я в качестве награды, остановился перекусить в буфете (в Калифорнии под буфетом подразумевается ресторан берущий плату за место за столом, а не кол-во поглощенной пищи. Звучит страшно, но уже в третий раз привыкаешь и не нажираешься как свинья). После буфета нужно этот кусок металла распилить в соответствии с макетом. В принципе это можно сделать в том же месте где покупаешь металл, но один мой знакомый направил меня к своему отцу, который работает сфере декораций к фильмам, и у которого есть ленточная пила. Соответственно затраты на распилку нулевые, за что знакомому большое спасибо (хоть он никогда этого не прочтет, ибо русского не знает).
Продолжение следует.
Высказать свое мнение можно здесь.
