FAQ по Epox 8NPA rev 1.0
реклама
Самая популярная
(кликните по картинке для увеличения)

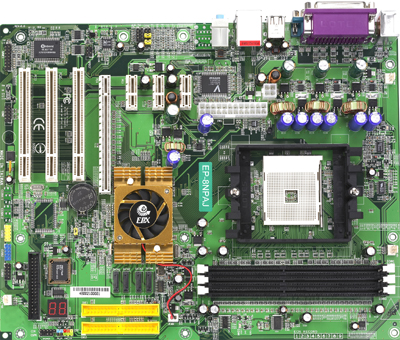

8NPAJ
Имеет на борту:
NF4-4x
4 SATA 1, 2 IDE 133, 1Gbe LAN, 6 ch sound ALC 655, 10 USB 2.0, 1 слот PCI-E 16x, 3 PCI-E 1x, 3 PCI
Из возможностей по разгону:
регулировка напряжения на процессоре - 0.1В до + 0.35В
регулировка напряжения на памяти 2.5 - 3.2В
регулировка напряжения на чипсете 1.5 - 1.8В
частота НТ 200-450МГц, множитель 1х-5х
делители на память 100\133\166\200 для любых процессоров, 216\233\250
для Е3\Е6
[url= http://epox.ru/products/mb/ep-8npaj/ ]Описание [/url]
БИОС
Обзор
(кликните по картинке для увеличения)

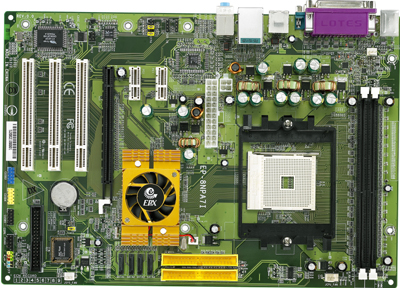

8NPA7L
Имеет на борту:
NF4-4x
4 SATA 1, 2 IDE 133, 100Mb LAN, 6 ch sound ALC 655, 10 USB 2.0
От 8NPAJ отличается упрщенным дизайном, отсутсвтвием 1 слота PCI-E 1x и сетью 100Мбит вместо 1Гбит у NPAJ. Так же ограничены возможности по регулировке напряжения на процессоре: всего +0.05В
Описание
БИОС
Обзор
(кликните по картинке для увеличения)

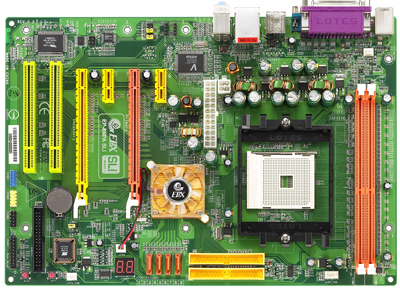

8NPA SLI
Имеет на борту:
NF4 SLI
4 SATA 2, 2 IDE 133, 1GBe LAN, 6 ch sound ALC 655, 10 USB 2.0
Описание
БИОС
Есть возможность управления вентилятором процессора. В БИОС задается желаемая температура. -5С от этой температуры - минимальные обороты. +5С - максимальные. Zalman 7000Al-Cu работает в диапазоне 1200 - 2600 rpm (min и max) соответсвенно.
Как правило плата легко берет шину 300МГц при множителе НТТ 3х. Некоторым удается запустить плату при значительно более высоких частотах.
Пример тут. На разгон сильно влияет количество планок памяти, а также то, являются они односторонними или двухсторонними. Чем меньше банков памяти - тем выше может быть разгон. Максимальный разгон будет при одной односторонней планке.
Мониторинг
Плата меряет 2 температуры: CPU и System

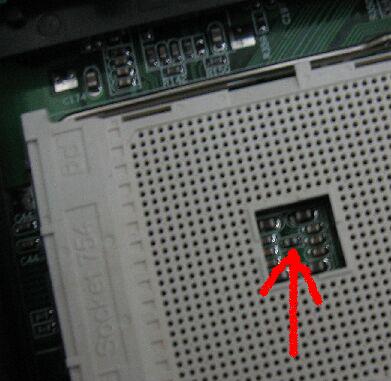

Термодатчик CPU расположен здесь
Термозащита работает с этим же датчиком. Есть еще аппаратная - срабатывает при достижении процессором 90С, использует термодиод в проце.
Термодатчик система здесь
Установка кулеров
Zalman7700 ставится без проблем.
Кулеры Titan VanessaS\VanessaL. Можно прикрутить родными болтами. Для надежности можно использовать длинные болты (на 5-10 мм длиннее родных).
Так же интересно: - Радиаторы на мосфеты. Есть ли эфект при их использовании?
цитата:
профессионалы считают, что нет, у мосфетов рабочие температуры до 120гр., критические около 150, обычно с разгоном греются до 70-90гр.
Как включить двухканальный режим памяти?
S754 процессоры не поддерживают 2 канала памяти.
При загрузке пишется DDR200, а все программы пишут что память работает на 193...
Посмотреть можно тут
Будет ли работать блок питание с разьемом 20pin + 4pin?
Все будет работать без проблем. Воткнуть неправильно не получится.
При использовании мощных видеокарт в режиме SLI (в модификациях материнских плат поддерживающих этот режим), наличие 24 pin блока питания натоятельно рекомендутся.
Охлаждение чипсета
Если сильно раздражает шумный кулер на чипсете, его можно заменить на что-нибудь пассивное. Обдув настоятельно рекомендуется. Простой способ - отключить вентиль на чипсете и поставить на обдув большой тихий вентилятор.
Еще один вариант: запитать кулер вместе с процессорным и включить в БИОС регулировку скорости вращения. У меня именно так и работает. Настоятельно рекомендую сменить термоинтерфейс на радиаторе чипсета.
Чем можно отмыть старый термоинтерфейс на чипсете?
Ацетоном, растворителем...
цитата:
гыы спирт рулит в этом деле (можно просто дыхнуть)
Включение SATA 2 и SLI на NF 4-4x
Посмотреть можно тут

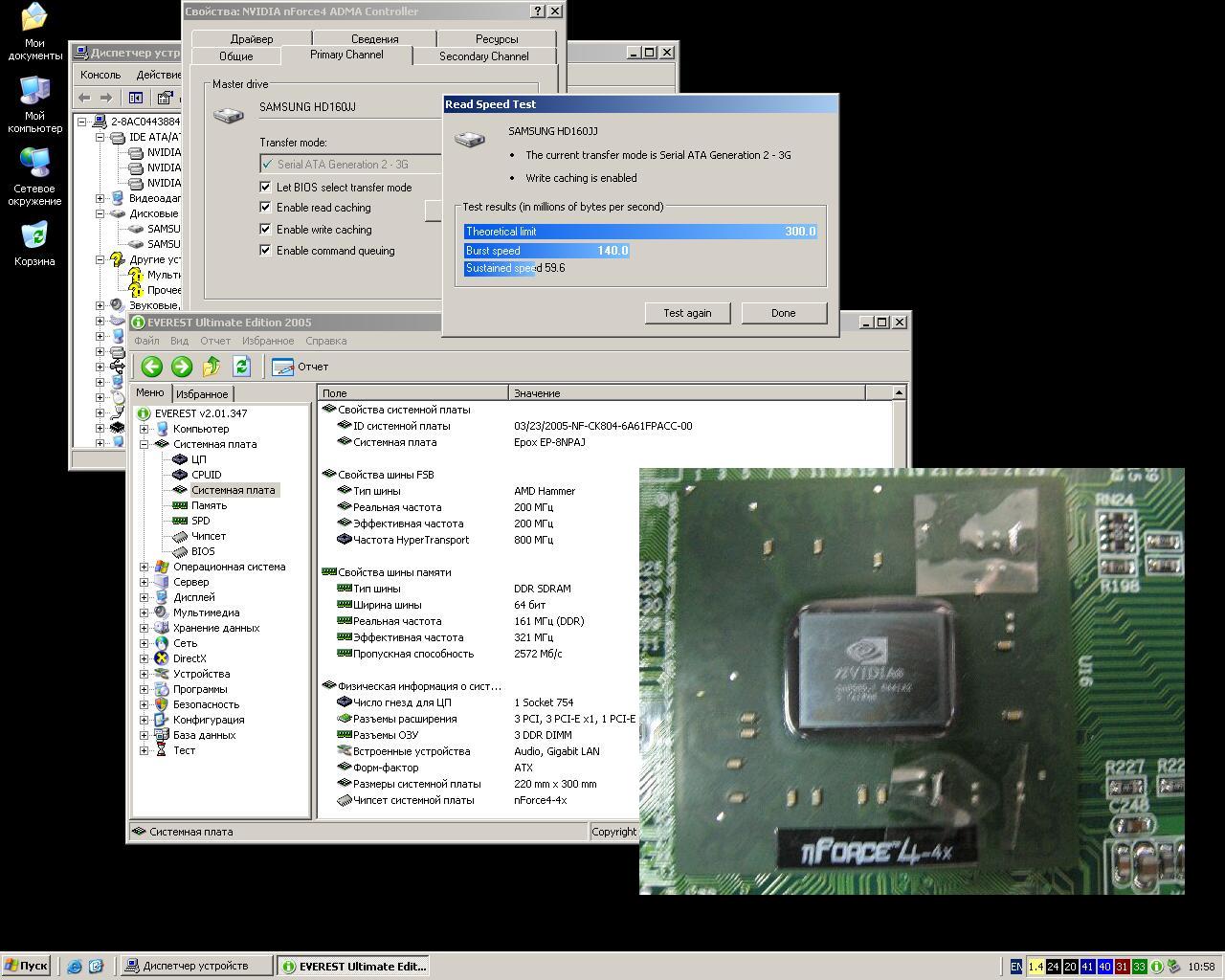

После модифкации выглядит вот так
цитата:
Пришли новые материнки. На них перемыки залиты какой-то дрянью типа плекса.
Но ведь нам это не помешает?
Что такое Cool`n`Quiet и как его включить?
Cool`n`Quiet (сокращенно CnQ) - технология, позволяющая процессорам AMD снижать рабочую частоту и напряжение когда не требуется вся мощность процессора.
В простое процессор снижает множитель до 5 и напряжение до 1.1В.
Как включить:
1. Заходишь в биос: Power BIOS Features -> AMD K8 CnQ -> Auto
2. Устанавливаешь Amd Athlon driver. Есть на диске с драйверами. Свежая версия всегда тут
3. Пуск -> Панель Управаления -> Электропитание -> Схема упр. пит. -> Выбираешь "Диспетчер энергосбережения".
На Epox 8NPAJ Cool`n`Quiet НЕ работает при использовании БОЛЕЕ одной планки памяти В этом случае советую использовать RMCLOCK. Взять можно здесь Так же Cool`n`Quiet не работает на процессорах Sempron 2500+, 2600+, 2800+.
Особенность данных плат: технология CnQ работает при измененном напряжении в БИОС. Если в БИОС выставлено +0.15В против номинальных 1.4В, то диапазон изменения напряжения будет 1.55В - 1.25В.
На Epox 8NPA7L Cool'n'Quet работает даже с двумя планками памяти
Как прошить БИОС не имея дисковода?
Прошить (обновить) биос можно фирменной утилитой WinFLASH (MagicFLASH). Есть на диске с драйверами или же можно взять тут Перед прошивкой настоятельно рекомендуется убрать разгон.
Благодарности RipperFK за идею и пример, участникам форума за обсуждение данной платы.
Serg_OWP
