Интернет: Точка.Доступа /раритетный компьютер Intel
Рекомендуется к прочтению любителям раритетных компьютеров, модерам (в поисках новых идей) и просто любопытствующим.
Текст, набранный мелким шрифтом, содержит техническую и прочую информацию, не обязательную для прочтения, но важную для понимания технических тонкостей.
-
Содержание
1. Немного истории
2. ROL BOX (Intel Dot.Station)
3. Дизайн, комплектация
4. Разбираем!
5. Аппаратная часть
6. Апгрейдим!
7. Что дальше?
8. Заключение
1. Немного истории
Когда-то давно, а точнее 6-7 лет назад

Приветствуйте, Intel Dot.Station, он же AOL Avant, он же ROL BOX и еще несколько менее известных имен.

ROL BOX
Был выпущен в 2000 году компанией Intel во время Интернет бума, по заказу Испанского отделения AOL. Видите ли, кому-то в голову пришло, что всем испанским домохозяйкам для полного счастья не хватает не только холодильника с выходом в Интернет, но и домашнего компьютера, который удачно впишется в интерьер, и при этом не потребует каких-либо специальных знаний. Всего было выпущено около 250 тысяч штук (при розничной цене вместе с подключением к Интернету $500). Компьютер работал под управлением специально разработанной версии Linux.
Но Интернет бум кончился, а распродать удалось едва ли 100 тысяч этих машинок. Остатки ушли по серым каналам в европейскую (а по некоторым данным и в американскую) розницу по смешным ценам менее 100$. Устройства остались бы в России незамеченными, если бы компания ROL (известный Российский Интернет провайдер) не решила 2004 году скупить по дешевке с европейских складов аж 100 тысяч этих машинок, чтобы впарить их в России по 10 000 р. штука.

Полученное барахло не первой свежести было слегка проабгрейджено РОЛом (оперативная память с 64 MB была увеличена до 128 Mb, а Linux был заменен на Windows XP Home. Где только они взяли такую кучу 128 Mb DIMM? И куда дели столько же 64 Mb планок?

Так, одна такая машинка попала ко мне, о ней и пойдет речь.
2. ROL BOX (Intel Dot.Station)
Так что же такое ROL BOX? (заглянем в официальную рекламу от ROL):
-
- ROL-BOX - это компьютер, разработанный специально для использования Интернета.
- ROL-BOX - это очень простой в использовании компьютер.
- Конфигурация ROL-BOX - процессор и монитор в одном блоке - позволяет сэкономить место не только в твоей квартире, но и на рабочем столе.
- ROL-BOX предназначен для пользователей, которые следят за новинками в мире техники и получают удовольствие от работы с новыми технологиями.
- ROL-BOX имеет самый современный дизайн, который впишется в интерьер любой квартиры.
- Выигрывая ROL-BOX, ты получаешь 60 часов бесплатного Интернета, а также предустановленные: лицензированную Windows XP, энциклопедию "Кругосвет", антивирус Касперского.
Оставим эти тезисы на совести компании РОЛ, особенно, что касается удовольствия от работы с новыми технологиями. Перейдем, сразу, ко вкусненькому, а именно, к дизайну.
3. Дизайн, комплектация
Достаем из коробки
Из коробки просто огромного размера (Телевизоры в 72 сантиметра и то, бывает, продаются в коробке поменьше)…

(кликните по картинке для увеличения)
Intel Dot.Station (Коробка)
…достаем:
-
1. Сам девайс.

Intel Dot.Station внешний вид

Intel Dot.Station вид сзади

Intel Dot.Station вид сбоку (разъемы USB, выход на наушники и телефон)

Intel Dot.Station вид сверху
2. Клавиатуру.

Intel Dot.Station клавиатура
3. Кабель питания (синего цвета).
4. Телефонная трубка и шнур для нее.

Intel Dot.Station телефон (вид сбоку)

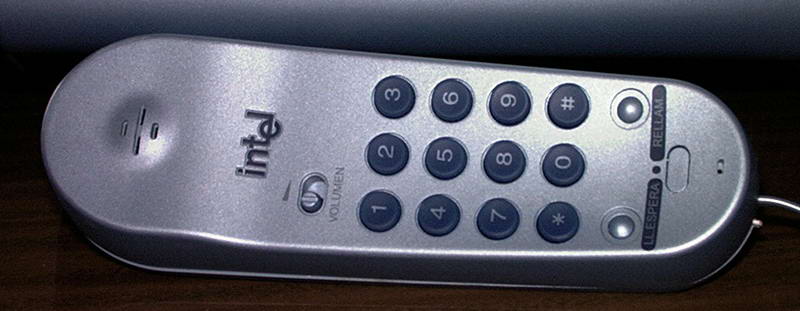

Intel Dot.Station телефон
5. Телефонный адаптер в форме Y (так он назван в инструкции


Телефонный адаптер в форме Y
6. Телефонный провод длинной аж 10 метров (качественный, 4-х жильный).
7. Диск и книжка с OEM Windows XP Home Edition-SP1 (заметьте, у компьютера нет CD-ROM’а

8. Инструкция от "Интернет-Машины РОЛ Бокс"
9. Гарантийный талон.
Ставим девайс на стол…

(кликните по картинке для увеличения)
Intel Dot.Station (На столе)
… и любуемся.
4. Разбираем!
Вряд ли можно представить себе настоящего оверклокера, который не захочет разобрать и посмотреть что внутри, у свежеполученной игрушки.
Вот и я, проверив что все работает, и прогнав пару тестов сразу схватился за отвертку. Если бы я знал заранее, что придется открутить столько болтов, я бы еще не раз подумал, а делать ли это вообще.

Итак, отключаем шнур питания и снимаем защитный экран…

(кликните по картинке для увеличения)
Разбираем. Без защитной крышки. Черный круг вверху – встроенный микрофон
…откручиваем 12 болтов, и еще 2 болта снизу. Поворачиваем корпус обратной стороной, и выкручиваем 4 бота "звездочки", причем это не стандартная звездочка, по центру в ней торчит штырек, придется помучиться, благо опыт есть


(кликните по картинке для увеличения)
Разбираем. Без задней крышки
… и выкручиваем еще 6 болтов, далее аккуратно размыкаем пластиковый кожух, состоящий из двух половин. Аккуратно отцепляем разъемы от колонок справа и от колонок, USB порта и аудио разъема слева...

(кликните по картинке для увеличения)
Разбираем. Вид слева

(кликните по картинке для увеличения)
Разбираем. Вид справа

(кликните по картинке для увеличения)
Разбираем. Вид сверху

(кликните по картинке для увеличения)
Разбираем. Кожух. Колонка.
… вот так выглядит колонка. Несмотря на миниатюрный размер, качество звука очень и очень неплохое, конечно басов нет, но звук удивительно чистый для такой крохи. Судя по всему, колонки пассивные…

(кликните по картинке для увеличения)
Разбираем. Колонка
…теперь можно открутить процессорный блок, 3 болта слева, 3 справа, и еще 2 спереди. Потом необходимо отцепить два трехжильных коннектора, один 20 контактный шлейф питания и один сигнальный коннектор от монитора…

(кликните по картинке для увеличения)
Разбираем. Процессорный блок
… вот такая вот коробочка, своеобразный компьютерный корпус. Обратите внимание на маленькую коробочку справа, в ней пусто, но туда отлично влезет ноутбучный CD или DVD ROM. Вскрываем этот корпус. Итого еще 5 болтов, плюс один держащий кабель монитора и один заземление. Открываем крышку…

(кликните по картинке для увеличения)
Разбираем. Открытый процессорный блок
… обратите внимание, самый обыкновенный жесткий диск, а на плате торчит модем, чтобы его снять, нужно открутить металлический держатель (вверху, 1 болт) и еще два болта справа. После этого можно аккуратно вынуть модем. Обратите внимание, он вставлен в плату через специальный Г образный PCI адаптер…

(кликните по картинке для увеличения)
Разбираем. "Г" образный адаптер
… вот такой. Итого мы выкрутили 42 болта. Если есть желание вынуть материнскую – нужно выкрутить еще 6…

(кликните по картинке для увеличения)

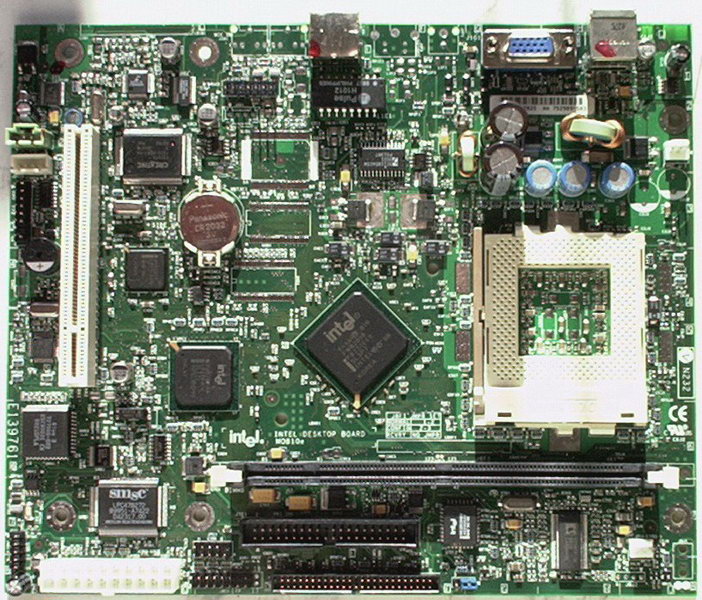

Разбираем. Материнская плата
… плата удивительно маленькая, особенно если сравнить ее с полным ATX’ом. А вот так выглядит модем. Это устройство, со специальной ОС Linux, еще в бытности этого девайса Dot.Station реализовывало громкую связь и регулировку громкости колонок с передней панели девайса, но драйверов под Windows XP для всего этого нету, и поэтому из всей функциональности остался только модем…

(кликните по картинке для увеличения)
Разбираем. Модем
… так выглядит оставшееся нутро…

(кликните по картинке для увеличения)
Разбираем. Остатки
Слева блок питания компьютера, справа электроника и БП монитора.
5. Аппаратная часть
Теперь становится ясно, что за "современный" компьютер мы получили

-
- Процессор Intel Celeron 300 МГц.
- Оперативная память 128 Mb.
- Винчестер 4,3 Gb.
- Модем на 56К.
- Сеть 10/100 Мбит на материнской плате.
- 3 x USB (четвертый есть на материнской плате, но он не выведен).
- Телефонный аппарат на верхней крышке.
- Предустановленный Windows XP Home (лицензионный).
- Лицензия на антивирус Касперского (3 месяца, но в моем экземпляре ключ уже был просрочен).
- Предустановленная энциклопедия "Кругосвет" (надо же было чем-то винчестер забить…).
В общем, негусто даже для 2000 года. Вот и верь после этого рекламе.

Теперь по порядку:
Монитор
Неотъемлемой частью моноблока является 14 дюймовый монитор, поддерживающий разрешение 1024 на 768 при 60 Гц и 800 на 600 при 85 Гц.
Максимальная глубина цвета ограничивается возможностями встроенного видео и составляет 24 бита.
Материнская плата
В основе системы лежит миниатюрная Flex ATX материнская плата (9.0 x 7.5 дюймов или 228.6 x 190.5 миллиметров. Стандарт Flex ATX является расширением спецификации Micro ATX). Эта плата имеет официальное название MO810E или D810EMO и выполнена на чипсете Intel i810. Но, для этого устройства использована несколько модифицированная плата, имеющая некоторые изменение: как компоновки разъемов, так и другую модификацию чипсета. (*)
Материнская плата поддерживает Suspend-To-RAM (STR) так называемый S3 режим. Что для того времени было еще довольно редким явлением.
Встроенное аудио основано на Creative Sound Blaster AudioPCI 128V и поддерживает использование миди банков.
Имеется сетевой адаптер.
(*) Дело в том, что чипсет Intel i810 имеет несколько модификаций, в зависимости от которых его характеристики несколько отличаются (эту информацию можно почерпнуть, скачав мануал на этот чипсет с сайта Интел). Там же можно взять и мануал на материнскую плату. Вообще, первое что нужно сделать при апгрейде железки – это изучить официальную документацию. Обычно это нехитрое занятие снимает большинство вопросов.
В частности, северный мост этого чипсета имеет, по меньшей мере, три модификации:
82810 (Поддерживает процессорную шину 66 и 100Мгц).
82810-DC100 (Поддерживает процессорную шину 66 и 100Мгц и 4Mb видео кэша).
82810E-DC133 (Поддерживает процессорную шину 66, 100 и 133Мгц и 4Mb видео КЭШа).
При любой скорости процессорной шины (даже на 66мгц) оперативная память будет работать только на частоте 100Мц, поскольку это необходимо для поддержки работоспособности встроенного видеоадаптера.
Южный мост имеет две модификации:
82801AA (ICH)
82801AB (ICH0)
Первая поддерживает Ultra ATA/66, вторая лишь Ultra ATA/33. Мне повезло, в моем компьютере стояла AA модификация, хотя по сообщениям некоторых владельцев Intel Dot.Station у них была модификация AB (Видимо этих чипов на все машинки не хватило, пришлось Intel раскошелится на более качественные 82801 AA

В серийной плате D810EMO используется самый совершенный 82810E северный и 82801AA южный мост, а вот на плате установленной в ROL BOX стоит 82810, соответственно лишенный поддержки 133 Мгц процессоров и видео КЭШа.
Как же можно определить все эти особенности? Ну, во-первых, воспользоваться диагностическими утилитами, а во-вторых, разобрав компьютер, и прочитав маркировки на микросхемах северного и южного моста.

ROL BOX CPU-Z (Mainboard)
Обратите внимание, чипсет i810 (а не i810E) указывает на то, что северным мостом может быть только 82810 или 82810-DC100, а название южного моста указано сразу: 82801AA (ICH). Последующее вскрытие подтверждает эту информацию.
Модем
Модем на 56К. Кроме того, изначально он умел поддерживать некоторые функции, типа изменения громкости аудио с передней панели устройства и поддержку громкой телефонной связи, но под XP соответствующего драйвера нет. Именно поэтому нужен телефонный адаптер, его предполагается вставить в гнездо модема и подключить к нему телефонную линию и телефон, поскольку телефонное гнездо, на левой стороне устройства, попросту не работает.
Винчестер
В компьютере использован самый обыкновенный полноразмерный винчестер от Seagate (Модель ST34313A) на 4,3 гигабайта. Соответственно, его можно поменять на любой IDE винчестер емкостью до 120 гигабайт.
Телефон
Миленький такой телефончик


(кликните по картинке для увеличения)
Телефон

(кликните по картинке для увеличения)
Телефон
Клавиатура
Замечательная клавиатура, на которой очень удобно работать одной рукой. В отличие от ноутбука целиком, она еще и легкая, так что другой рукой ее можно держать навесу. Может быть подключена по USB к любому другому компьютеру.

(кликните по картинке для увеличения)
ROL BOX. Клавиатура
Несмотря на миниатюрный размер, клавиатура довольно удобная. Моя жена набрала на ней несколько курсовых и дипломную работу. Тачпад тоже удивил, многие дорогие ноутбуки имеют куда менее удобный и чувствительный тачпад.
6. Апгрейдим!
После того, как все разобрано, возникает вопрос, что можно улучшить? Но делать апгрейд ради апгрейда глупо, поэтому поставим себе цель "научить" компьютер проигрывать видео (300 Celeron’а для этого маловато). Первыми кандидатами на замену становятся оперативная память и процессор.
Оперативная память
На материнской плате имеется только один слот SDRAM DIMM, хотя чипсетом поддерживается два слота. Посмотрев инструкцию к материнской плате, или документацию на чипсет можно узнать, что плата поддерживает память созданную по 128 Mbit технологии. Это значит, что максимум мы можем установить 256 Mb оперативной памяти (одной планкой) созданной по 128 Mbit технологии, т.е. имеющую 16 чипов по 16 Mb каждый (Двухсторонняя планка по 8 чипов с каждой стороны). При этом планка обязательно должна уметь работать на частоте 100Mhz и, желательно, иметь SPD.
Подробно вопрос совместимости памяти SDRAM и чипсетов рассматривается в этой статье: SDRAM - ИТОГИ: совместимость с различными чипсетами
Процессор
Если с максимальным размером и необходимыми характеристиками оперативной памяти все достаточно просто, то выбор процессора предполагает учет многих неочевидных параметров.
Первое и главное, это то, каким сокетом обладает материнская плата, в нашем случае это Socket370, а значит, теоретически мы можем установить любой Pentium III процессор.
Второе, это то, каким типом Socket370 обладает наша материнская плата, у нас это FCPGA, а значит, без переделки (*), теоретически, мы можем установить любой Coppermine.
Существуют три типа этого сокета: PPGA, FCPGA и FCPGA2. Первый тип поддерживает Celeron’ы на ядре Mendocino и первые Celeron Coppermine. Второй тип поддерживает все Celeron и Pentium III Coppermine, а третий поддерживал все Celeron и Pentium III на ядре Tualatin.
Третье, это ограничения, накладываемые системой питания, установленной на материнской плате. В нашем случае, в инструкции на плату указано, что максимальное потребление процессора не должно превышать 22 ампера. Правда, возможно, это ошибка, поскольку Intel указывает на совместимость этой платы с процессорами, имеющими потребление до 22 ватт (т.е. максимальное потребление ограниченно либо 22 амперами, или ваттами, что явно не одно и то же).
Узнать потребление того или иного процессора можно в этой таблице: Электрическая спецификация процессоров. В ней есть как самые древние 386, так и новейшие Conroe.
Четвертое ограничение накладывает BIOS материнской платы. Если процессор не известен БИОСу, плата может не запуститься, даже если все остальные условия соблюдены. Вообще, перед установкой нового железа крайне желательно обновить БИОС до последней версии. Найти новый БИОС для этой платы оказалось очень сложным делом, но Google как обычно рулит. Удалось найти форум (на английском) и скачать там новый БИОС.
ВСЕ о БИОСах!
Пятое ограничение создает система охлаждения. Компактный корпус, с ужасной вентиляцией не позволяет установить приличную систему охлаждения. Идущий в комплекте куллер вряд ли способен охладить горячий процессор. А заменить его можно только на что-то такое же компактное.

(кликните по картинке для увеличения)
Куллер
Ну и, наконец, даже если все эти условия соблюдены, процессор может не заработать просто потому, что ему не хочется.

(*) Установка Celeron или Pentium III Tualatin, является очень хорошей идеей, даже несмотря на необходимость покупать переходник или производить переделку, поскольку, несмотря на свой почтенный возраст Tualatin на многое способен. Косвенно это подтверждается еще и тем, что новые Conroe скорее потомки Pentium III, нежели Pentium 4. Первые появившиеся процессоры Pentium 4 ощутимо проигрывали разогнанным Celeron на ядре Tualatin. О переделки материнских плат на Slot1 и Socket370 для поддержки Tualatin Вы можете прочитать в этой прекрасной статье.
В итоге было принято решение установить 256Mb оперативной памяти, и процессор Intel Celeron 666 (Coppermine). Поскольку этот процессор достаточно холодный, и при этом его производительности должно хватить для воспроизведения видео.
Сказано-сделано:

ROL BOX CPU-Z (CPU)

ROL BOX CPU-Z (SPD)
7. Что дальше?
Итак, видео компьютер проигрывает, но, как обычно, аппетит приходит во время еды, хочется большего. Что же можно еще сделать?
1. На материнской плате есть второй IDE коннектор выполненный в формате Slimline IDE (это специальный 50 pin-овый коннектор, поддерживающий 2.5 дюймовые винчестеры и ноутбучные CD-ROM’ы. В этом разъеме кроме стандартных 40 IDE’шных контактов присутствует еще питание и аудио). Так что сам бог велел подключить к нему ноутбучный DVD-ROM! Место для DVD ROM есть (см. картинку "Разбираем. Процессорный блок"). Достаточно аккуратно прорезать дырку на передней панели.
2. На материнской плате есть один не выведенный USB. Его можно использовать двояко, или просто вывести, или, что гораздо интереснее, купить миниатюрный (размером с флешку) ноутбучный USB TV тюнер, подключить к нему антенну и разместить его внутри корпуса за защитным экраном. Тогда, ПДУ от тюнера может работать прямо через пластик.
Таким образом ROL BOX можно превратиться в универсальное устройство, содержащие все, что нужно для жизни:
1. Телефон для звонков.
2. Телевизор.
3. Сетевой видеоплеер.
4. Доступ в Интернет (по сети или модему).
Жаль, что для холодильника в нем места не осталось

А как же разгон, возмутятся оверклокеры? А никак! Во-первых, разгон на материнских платах от Intel дело трудное, а во-вторых, бороться с возросшим тепловыделением будет крайне сложно. Тем более, зачем разгонять, если фильмы и так показывает?
8. Заключение
Итак, в этой статье я постарался познакомить Вас, с, как мне кажется, интересным устройством. При этом моей целью было показать то, что из, казалось бы, бесполезной вещи можно сделать что-то действительно функциональное, а старые компьютеры могут еще долго радовать Вас.


Обсуждение, критику и замечания оставляйте здесь.
P.S. Приложенные к статье фото не очень хорошего (просто отвратительного) качества, и тому есть две причины: во-первых недостаток места на моей персональной странице (эта статья заняла все свободное место подчистую, и еще как минимум пять картинок пришлось удалить), а во-вторых, под рукой у меня был только достаточно старый фотоаппарат. Поэтому кое-какие картинки я скачал в интернете (во время поиска информации об ROL BOX’е) и если автор этих фото возражает против их использования, я, разумеется, их уберу.
