Давайте посвятим еще немного времени на изучение относительно недорогих материнских плат, и пусть название статьи не ввергает вас в священный гнев (: Вряд ли стодолларовые решения можно причислить к low-end. Однако, существует немалый потенциал к снижению цен, и в скором времени они упадут до уровня казуальных продуктов, основанных на g31\g41 чипсетах. Забегая вперед скажу, что в статье мы проверим разгонный потенциал обеих плат с использованием Core i3 530 и Core i5 750, а так же сравним их производительность.

Итак, начнем с ASRock H55M




Материнская плата основана на чипсете Intel® H55, предполагает установку DDR3 памяти и имеет форм-фактор mATX. Внешний вид небольшой упаковки представлен на следующей фотографии:




Комплект поставки отличается заметной аскетичностью, присущей всем недорогим решениям этой фирмы, и включает в себя инструкцию по эксплуатации, диск с драйверами, заглушку на заднюю панель, два sata шлейфа и рекламные буклеты.

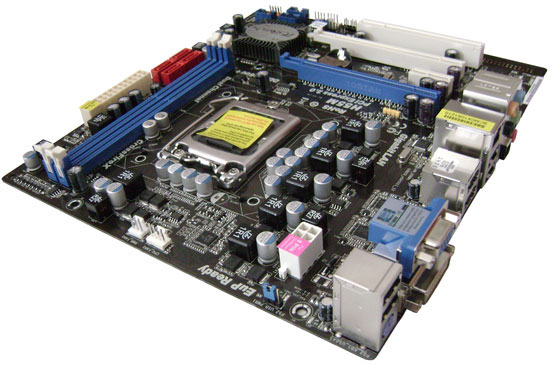

Плата имеет небольшие габариты: 24.4 см x 22.4 см. Сразу же бросается в глаза наличие всего лишь двух слотов для установки оперативной памяти (DDR3 2600+(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC). Впрочем, присутствует возможность добавить вторую видеокарту. Можно заметить три FAN коннектора (при этом два - 4 pin). IDE и FDD разъемы остались в прошлом.




Задняя панель: 1 x PS/2 Keyboard Port; 1 x VGA/D-Sub Port; 1 x VGA/DVI-D Port; 1 x HDMI Port; 1 x Optical SPDIF Out Port; 4 x Ready-to-Use USB 2.0 Ports; 2 x Powered eSATAII/USB Connectors; 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED); HD Audio Jack: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone.




VGA/D-Sub Port; VGA/DVI-D Port; HDMI Port работают только при установке соответствующего процессора, о чем предупреждает заботливый стикер (:




Система питания процессора построена по 4+1 фазной схеме. Так же присутствует 8 pin 12V коннектор. Обратите внимание, на плате есть технологические отверстия для установки s775 совместимых систем охлаждения. Подход к организации околосокетного пространства аналогичен ASRock H55M Pro.




За охлаждение чипсета отвечает красиво оформленный алюминиевый радиатор. При этом дополнительный обдув ему не требуется.




Четыре SATA разъема расположены не очень удачно, установка длинной видеокарты может помешать прокладке кабелей. Поддержка RAID у данной материнской платы отсутствует.




COM, LPT и TPM порты. Видимо, они кому-то еще нужны (:




Дополнительные USB разъемы притаились в правом нижнем углу платы.




Рассмотрим возможности BIOS, а так же разгонный потенциал платы.

Традиционно, используется код от AMI. Плата богата на различные настройки, однако, наиболее интересные для нас находятся в разделе OS Tweaker







-BCLK Frequency меняется в пределах от 100Mhz до 300Mhz
-Напряжение ядра процессора меняется в пределах от 0.84375V до 1.6V
-Напряжение памяти меняется в пределах от 1.3V до 2.05V

Существует возможность выбрать заранее предустановленный производителем пресет разгона, либо сохранить собственные настройки. Это очень удобно в случае ошибок при разгоне, либо тестировании нескольких процессоров. Достаточно широкие возможности изменения таймингов памяти - теперь это норма даже для таких материнских плат. Стоит отметить, что в ранних версиях bios отсутствует возможность изменения частоты QPI для Core i3.




Мониторинг основных параметров системы, а так же управление работой вентиляторов находятся в разделе H/W Monitoring







Разгон ничем не затруднен, все интуитивно понятно. Хотя, при установке неработоспособных параметров часто приходится вручную сбрасывать настройки (исправлено в последней версии bios). Максимально стабильная частота работы BCLK при использовании Core i3 530 - 190mhz. Кстати, изменение множителя процессора в сторону понижения не позволило добиться более высокой частоты.







Максимально стабильная частота работы BCLK при использовании Core i5 750 оказалась несколько выше - 195mhz. Весьма неплохо.







На время отвлечемся от ASRock и перейдем к обзору Biostar TH55B HD




Пред нами все тот же Intel® H55 в формате mATX, однако, выглядит плата гораздо интереснее оппонента. Да и коробка оформлена значительно лучше. Встречают по одежке... (:




Комплект поставки ничем не отличается от предшествующего, разве что SATA шлейфы закреплены забавной липучкой (:




Размеры материнской платы: 24.4 см x 24.4 см. И обусловлено это наличием сразу четырех слотов для памяти. Однако, никакого CrossFire уже нет. Замечено три FAN коннектора, при этом всего лишь один из них 4 pin.




Задняя панель: 1 x PS/2 Keyboard; 4 x USB 2.0 Port; 1 x HDMI Connector; 1 x DVI Connector; 1 x VGA Port; 1 x RJ-45 Port; 3 x Audio Connector.




Установлена пятифазная система стабилизации питания ядра процессора. На этот раз используется 4 pin 12V коннектор. Процессорный сокет находится очень близко к разъемам памяти и слоту PCI-E, что может затруднить установку массивных кулеров, впрочем, эта проблема актуальна для всех плат такого формата.




Система охлаждения чипсета представляет собой незамысловатую, окрашенную под медь алюминиевую пластину с оребрением.




Необоснованно большое количество SATA разъемов расположилось весьма удачно. RAID, опять же, отсутствует.




Многим будет полезно наличие IDE разъема.




Одна из главных особенностей Biostar TH55B HD - наличие "Rapid Switch". Кнопки включения и перезагрузки распаяны на плате, что очень удобно для тестера. Рядом расположены дополнительные USB, COM и LPT порты.







Рассмотрим возможности BIOS, а так же разгонный потенциал платы.

И вновь используется AMI BIOS с возможностью изменения множества настроек. Параметры, отвечающие за оверклокинг, находятся в разделе O.N.E.







Присутствует необходимое и достаточное количество вариантов настройки для памяти.




-BCLK Frequency меняется в пределах от 100Mhz до 800Mhz
-Напряжение ядра процессора задается от номинального на величину от -0.080V до +1.260V с интервалом 0.02V.
-Напряжение памяти меняется в пределах от 1.3V до 2.380V

Мониторинг состояния системы дублируется в разделах O.N.E. -> Voltage Control и...




...Advanced -> Hardware Health Configuration. Там же спрятаны инструменты регулирования работы кулера.







Плата показала заурядные способности в разгоне Core i3 530 - все те же 190mhz.







А вот c Core i5 750 удалось покорить 200Mhz. Отличный результат. К слову, превышение работоспособных параметров не приводило к фатальным последствиям. Плата самостоятельно рестартовала в номинале.







Сравним производительность материнских плат в номинале и в разгоне.

Тестовая система выглядит следующим образом:

Материнская плата – ASRock H55M; Biostar TH55B HD
Видеокарта – ASUS\Pegatron ATI Radeon 4870 1024mb (EAH4870/H2D/1G) 750/900
Процессор – Intel Core i3 530 (SLBLR MALAY L945B864); Intel Core i5 750 (SLBLC MALAY L933B846)
Память – 2x1024 MB Patriot DDR3 pc1333
Жёсткий диск – Western Digital WDC5000AADS
Кулер – IceHammer IH-4401B
Термопаста – КПТ-8
Операционная система – Win7Prof 32bit
Драйвер видеокарты - ATI Catalyst 10.1


*тестирование проводилось с отключением таких технологий, как Turbo boost и Speed step. Результаты представлены с учетом максимально возможного разгона. Для Core i3 активировался режим hyper threading.

Результаты тестов


Без разгона:

ТестASRock H55M i3Biostar TH55B HD i3ASRock H55M i5Biostar TH55B HD i5
WinRar 3.92, mb\s
1754
1806
2798
2754
Super PI 1MB, sec
14.60
14.45
15.687
15.734
Fritz Chess Benchmark V 4.2
(11.18) 5367
(11.14) 5347
(16.31) 7858
(16.34) 7834
EVEREST Ultimate Edition 5.30.1900 Read, mb\s
8873
8931
11740
11628
EVEREST Ultimate Edition 5.30.1900 Write, mb\s
6790
6777
9637
9642
EVEREST Ultimate Edition 5.30.1900 Latency, ns
84,5
84,0
56,5
56,8
3DMark06
13689
13731
14743
14701
3DMark06, CPU
3091
3094
4187
4222



Разница в производительности предсказуемо отсутствует.

С разгоном:

ТестASRock H55M i3Biostar TH55B HD i3ASRock H55M i5Biostar TH55B HD i5
WinRar 3.92, mb\s
2325
2343
3923
3994
Super PI 1MB, sec
10,235
10,141
10,250
9,891
Fritz Chess Benchmark V 4.2
(15.90) 7634
(15.92) 7642
(24.64) 11828
(25.04) 12019
EVEREST Ultimate Edition 5.30.1900 Read, mb\s
9763
10096
16374
16446
EVEREST Ultimate Edition 5.30.1900 Write, mb\s
7999
8106
14134
14485
EVEREST Ultimate Edition 5.30.1900 Latency, ns
70,6
67.4
41,6
40,8
3DMark06
15805
15730
16760
16769
3DMark06, CPU
4431
4416
6243
6280



Удивительно, но даже с некоторой разницей в разгоне, результаты фактически совпадают. Стоит заметить, что обе платы в ходе тестирования проявили себя с лучшей стороны, и работали абсолютно стабильно.

Вывод.

Ну вот и пришла пора подвести итоги обзора, а так же выделить особенности каждой материнской платы.

Для своего ценового диапазона, обе участницы тестирования проявили отличные способности к оверклокингу, высокую стабильность, удобство конфигурирования bios. Помимо этого, ASRock H55M позволяет добавить дополнительную видеокарту, сохранить несколько вариантов пользовательских настроек bios, установить s775 совместимую систему охлаждения и обладает большим количеством различных интерфейсных разъемов на задней панели. Ложкой дегтя для нее является наличие всего лишь двух слотов для установки оперативной памяти и не слишком уместное расположение SATA разъемов. И пусть у Biostar TH55B HD отсутствует поддержка CrossFire, зато есть ценный IDE разъем, замечательные Rapid Switch переключатели и продуманный дизайн PCB. Так же, не стоит забывать про более высокий потолок разгона Core i5, хотя это, в большей степени, зависит от конкретного экземпляра платы. К незначительным недостаткам можно отнести наличие всего лишь одного 4 pin FAN коннектора и, относительно бедную на разъемы, заднюю панель.
