Обзор ASRock N61P-S

для раздела Блоги
Обзоров материнских плат существует гораздо меньше, чем самих материнских плат. Особенно это касается «дешевой» продукции. Ну а ASRock N61P-S как раз из таких. Цена на нее колеблется около 40-45$. Нмаа, ничего не мешает нам выяснить плюсы и минусы такого приобретения и, некоторым образом, скрасить это печальное соотношение. Быть может кому-нибудь будет полезно почитать.



Материнская плата имеет форм-фактор Micro ATX и основана на чипсете NVIDIA® GeForce 6150SE/nForce 430. Он давно нам знаком, и, по сути, отличается от nForce4xx и 5xx лишь наличием интегрированного графического ядра. Что интересно, заявлена поддержка AM2+ и AM3 процессоров. Поставляется плата в маленькой коробке зеленоватых тонов. При этом коробка имеет глянцевое покрытие.


box

Комплект поставки очень скудный. Впрочем, есть все самое необходимое. Инструкция на нескольких языках (включая ломаный русский), комплект драйверов для Windows XP и Vista, заглушка, шлейфы SATA и IDE, а также переходник питания SATA. Разводка платы предполагает наличие backplate LPT коннектора, однако его нет. Владельцы матричных принтеров будут недовольны.



packaging

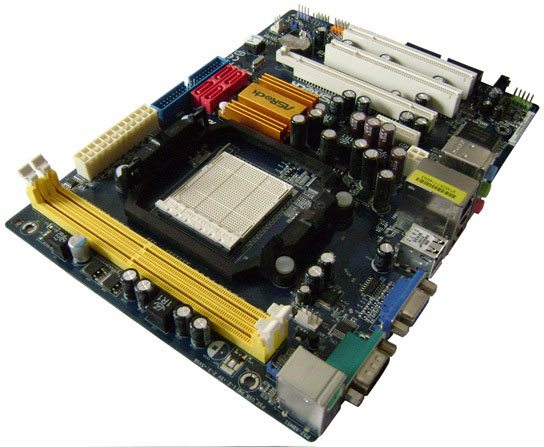

Торжество экономии и минимализма. Видимо, исходя из этих принципов инженеры ASRock проектировали материнскую плату. Однако, 24pin разъем питания, SATA и IDE порты находятся на вполне удачных местах. Качество пайки вопросов не вызывает.


overview

Оборотная сторона ничем непримечательна. Разве что напаянные напротив сокета конденсаторы могут помешать установке некоторых экзотических суперкулеров)


backview

Размеры материнской платы можно наглядно оценить по фотографиям. В реальности она кажется совсем крошечной.


size1


size2

Задняя панель: 2xPS\2, COM, VGA, 4xUSB, RJ45 (10/100 Мбит Realtek RTL8201EL), 5.1(ALC662). На классическом месте LPT порта зияет дыра, видимо, в целях пресловутой экономии.


backplate

Возможна установка двух модулей памяти DDR2 1066/800/667/533mhz общим объемом до 8гб. Расположение слотов необычно. При этом на установленной в корпус материнской плате менять память не очень удобно. Близкое расположение к блоку питания и процессорному кулеру, а так же тугие защелки мешают.


ram

На плате используется трехфазная система стабилизации питания процессора. Залитые дроссели в работе неслышны.


power

Используется четырехконтактный коннектор для подключения процессорного кулера. Обороты регулируются посредством изменения соответствующей настройки BIOS.


fan

Присутствуют floppy и LPT разъемы.


fdd,lpt

Четыре дополнительных USB разъема и трехконтактный FAN коннектор (всего их два, включая процессорный - негусто).


front

Система охлаждения чипсета представлена простой алюминиевой пластиной с оребрением без активного охлаждения. Нагревается довольно сильно, однако негативных последствий от этого нет ни в номинальном режиме, ни в разгоне. Так же имеется один IDE разъем и четыре SATA с функцией RAID (RAID 0, RAID 1, RAID 0+1, RAID 5 и JBOD)


port

Рассмотрим настройки BIOS и проверим разгонный потенциал платы.

BIOS материнской платы основан на коде от AMI и обладает достаточным набором оверклокерских возможностей.




Среди них основными являются:
- Изменение частоты тактового генератора от 150 до 500mhz
- Изменение частоты шины PCI-E
- Изменение множителя процессора
- Изменение напряжения питания памяти 1.8-2.2 В с шагом 0.05V
- Изменение напряжения питания процессора 1.175-1.55V с шагом 0.025V
- Изменение напряжения питания чипсета 1.25-1.4V с шагом 0.05V
- Изменение частоты шины HyperTransport от 200 до 800mhz
- Управление всеми необходимыми значениями таймингов и делителей частоты для памяти
(При установке процессоров архитектуры K10 становится доступным управление частотой работы северного моста. Но подробнее об этом чуть ниже.)

Такое разнообразие для столь бюджетной материнской платы кажется многообещающим. К слову, большинство настроек находится в разделе Advanced -> CPU Configuration. Однако, параметры, задающие напряжение памяти и чипсета, а также частоту HT находятся в разделе Advanced -> Chipset settings.

Присутствует адекватный мониторинг температуры процессора, частоты́ вращения вентиляторов, величины́ основных напряжений. Не хватает показаний напряжения питания памяти. Здесь же находятся параметры коррекции скорости работы процессорного вентиляторa.




Управление интегрированными устройствами реализовано в разделе Advanced -> Chipset settings. Для того чтобы заработали звуковые разъемы на фронтальной панели, необходимо активировать соответствующий параметр.




Предусмотрена возможность сохранения профилей оверклокинга, что является очень большим плюсом. Далеко не каждая материнская плата обладает такой функциональностью.




Реальный потолок в разгоне процессоров семейства К8 (например windsor или brisbane) находится в районе 350mhz.




Это отличный результат, ибо такая частота тактового генератора фактически достаточна для разгона любого процессора. При этом нет никаких "подводных камней", все интуитивно понятно. При использовании К8 процессоров плата адекватно реагирует на превышение максимальных частот и рестартует в номинале.

В пику́ этому, разгон процессоров поколения К10 очень сильно затруднен, максимально возможная частота тактового генератора составляет 240mhz, даже несмотря на присутствие возможности изменения множителя частоты северного моста.

Более того, при установленном К10 процессоре (например AthlonX2 7750BE) изменение множителя CPU, NB или напряжения CPU, может привести к тому, что система не будет стартовать. Явление очень частое, от версии BIOS зависит мало (на момент написания статьи - 1.60) и происходит случайным образом.

Справедливости ради стоит отметить, что в номинале протестированные мной процессоры Athlon X2 7750BE, Phenom Triple Core 8650 и Phenom Quad Core 9550 работали корректно. К сожалению Phenom2 под рукой не оказалось, однако я думаю никаких проблем в номинальном режиме работы не возникнет.

Выводы

Давайте попробуем выделить основные преимущества и недостатки ASRock N61P-S.

Плюсы

Крайне низкая цена (если не самая низкая) в классе при относительно высоком качестве. Неплохо продуманный дизайн PCB платы, не создающий проблем при монтаже. Малые размеры материнской платы - это дает некоторые преимущества при выборе корпуса. Залитые дроссели в схеме питания процессора. Возможность регулировки частоты вращения процессорного вентилятора. Присутствие нескольких режимов SATA RAID. Разнообразие настроек BIOS, среди которых особенно хочется отметить возможность сохранения профилей конфигурации системы. Отличный разгонный потенциал в отношении процессоров поколения K8. Огромное количество номинально поддерживаемых процессоров, включая AMD Phenom2. Стабильная работа.

Минусы

Скудный комплект поставки, в котором нет backplate LPT коннектора. Отсутствие DVI\HDMI выходов на задней панели. Не очень удачное расположение слотов для установки памяти (вероятно, обусловленное тотальной экономией при проектировании), при этом защелки на них слишком тугие. Малое количество FAN коннекторов. Практическая возможность разгона процессоров архитектуры K10 только при помощи изменения частоты тактового генератора вплоть до 240mhz.

Положительные сто́роны явно перевешивают отрицательные. Плату смело можно рекомендовать в качестве основы для HTPC системы (с учетом установки адекватной видеокарты), домашнего(торрент) сервера, недорогого игрового компьютера, офисной машинки или временной замены при апгрейде.
