ASRock K8NF4G-SATA2 Вольтмод ядра.
реклама
Эта плата от ASRock зарекомендовала себя с лучшей стороны благодаря низкой цене и высоким разгоном по шине. Лично мной был достигнут результат в 365MHz c множителем HT 3х. Это позволяет разгонять процессоры Sempron с множителем 8 (2600+, 2800+) до частоты в 2900МГц. Проблема в том, что плата при этом обладает очень бедными возможностями для разгона. Одну из проблем, повышение напряжения на ядре, решим средствами вольтмода.
В конверторе питания процессора на этой плате применён PWM L6711 от STMicroelectronics. Скажем прямо - не самое популярное устройство. Между тем уже давно известен VID вольтмод. Достоинства этого вольтмода в том, что его можно проделать без участия паяльника, а значит легко "замести следы". Главное ограничение - предельное напряжение составляет только 1.6Вольта. Да-а, не густо. Но ничего, я вызвался помочь товарищам и плодом моих стараний является картинка:

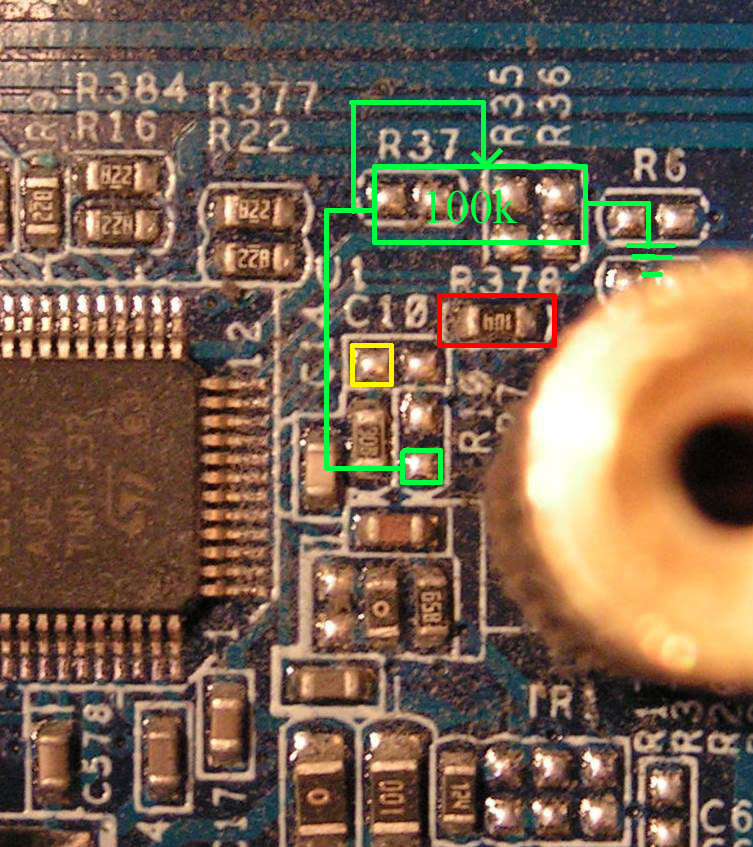

Сам вольтмод.
Один конец переменного резистора припаиваем, как показано на картинке, а второй необходимо подключить к общему проводу или "земле". Найти эту самую землю, я думаю, вам не составит труда. Есть она и на правом конце резистора обведённого красным (тот конец, что дальше от чипа). Искать её можно так же возле процессорного сокета - там много не распаянных керамических конденсаторов, с достаточно большими площадками. Проверьте наличие земли мультиметром, замерив сопротивление между данной точкой и общим проводом на ATX разъёме (или другом вам известном месте с землёй) - оно должно составить 0Ом (вернее столько, сколько он показывает, когда вы просто замыкаете между собой щупы).
Переменный резистор обязательно многооборотистый. Можно взять и 100кОм, можно меньше. Я бы рекомендовал взять последовательно постоянный резистор номиналом 22кОм и переменный номиналом 50кОм. Это обезопасит ваш процессор, хотя в контролере и есть защита от перенапряжения, всё же страховка не помешает. Кстати о защите, это одна из проблем, с которой вы можете столкнутся. Честно говоря ничего конкретного по этой проблеме я сказать не могу, потому что, если верить даташиту и номиналам распаянным на плате, то защита должна быть на уровне 1.8В при любых обстоятельствах. Но практика вольтмодов на других палатах ASRock говорит, что всё же защита от перенапряжения привязана к номинальному напряжению. В таком случае, если верить, опять же, документации, то защита должна сработать при напряжении составляющем 115% от номинального. А это значит, что вам необходимо сделать сначала VID вольтмод, а затем уже мной предложенный. Буду признателен, если вы попробуете так и так и сообщите о обнаруженных ограничениях. В случае срабатывания защиты, компьютер должен неожиданно выключиться.
Собственно замерять напряжение по традиции советую аппаратным вольтметром, т.е. не следует доверять программам мониторинга. Замерять можете на дросселях, электролитах, на площадках не распаянных керамических конденсаторов возле процессорного сокета или же в точке, обведённой на картинке жёлтым. Моя же практика показала, что в моём случае данным программ можно вполне доверять.
Резистор обведённый красным на картинке, по моему разумению, как раз должен определять придел срабатывания защиты от перенапряжения - но это утверждение я не проверял, а опыт вольтмодов на других палатах с таким контроллером, это не подтвердил. Удачного мода!
P.S. сам я разогнал свой Sempron 2600+ до 2.9ГГц, 80% прироста частоты
Дополнение.
Многие эксперименты показали, что защита срабатывает примерно на уровне 1.68-1.69В. Для повышения придела можно выпаять резистор, обведённый красным. После этого защита станет срабатывать на уровне 1.73-1.74В по показаниям вольтметра (с VID вольтмодом). Ничего криминального в этой отпайке нет. К сожалению, отодвинуть предел срабатывания защиты ещё выше, боюсь, будет не так легко. Большой проблемой конвертора питания процессора на этой материнской плате являются пульсации на частоте 18МГц. В ближайшее время попробую провести доработку конвертора, о результатах напишу.
