TT Tower112 - набор сделай сам.

для раздела Блоги

Данная статья отражает субъективные впечатления от пользования
и дороботки кулера на тепловых трубках ThermalTake Tower112.
Возможно некоторые из них относятся только к конкретному экземпляру.

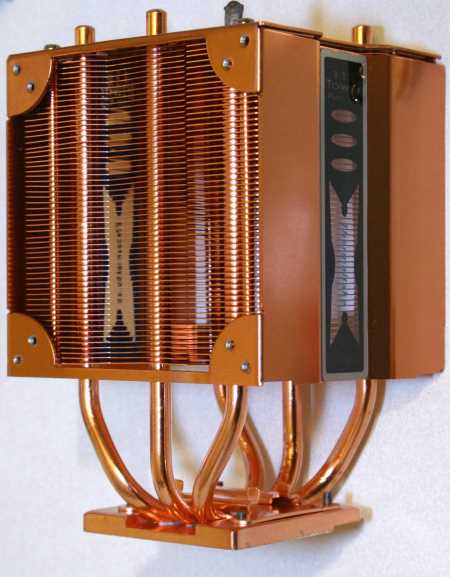

Итак, очередной монстр кулеростроения...судя по обзорам в инете с
переменным успехом рвёт всех и вся... Радиатор 90х90х140 мм(кстати- везде,начиная
от официального сайта,дна коробки и до многочисленных обзоров- указан размер радиатора 60*60*145 )
, вес по разным источникам 700-1.3кг;), но по ощушениям намного тяжелее 700-граммового
ICE-HAMMER.Три тепловые трубки запаяны серединой в основание и припаяны(как утверждает ТТ,
на самом деле сложно сказать ) к пластинам. Материал радиатора- чистая медь,
59 пластин - больше 4000 квадратных сантиметров .



(кликните по картинке для увеличения)

Коробка


(кликните по картинке для увеличения)

Комплект

Как и подобает ТТ - упаковка внушает: большая красочная коробка, идеально подогнанная
под форму кулера,все разложено по коробочкам-пакетикам.
2 инструкции на любой случай - кулер можно установить на любой разъем начиная с
древнего сокет А (естественно за монтажные отверстия).Из коробочки с набором
крепежа выпадает целая куча разных железок- нужных и не очень ;),
плюс очень неплохая термопаста TТ Thermal Grease #1. К сожелению, ключа для гаек
в комплекте нет,а их размер таков, что возиться с пинцетом внутри корпуса одно
удовольствие ;)


(кликните по картинке для увеличения)

Гайки


К слову-вентиляторов в стандартном комплекте тоже нет, их предлагается
покупать отдельно.. , никаких устройств управления скоростью
кулеров естественно тоже не предусмотрено. )

Можно использовать любые типоразмера 8-9 см,отверстия для
крепления есть с обоих сторон кожуха.Рекомендуется ставить именно
2 вентилятора, ребра расположены очень близко, так что продуть
радиатор не так просто..
Ладно,приступаю к установке. тестовая система -
socket 939 MSI K8N NEO4-F + venice 3000+ @1.7В @много мегагерц ;)
Итак снимаю старый кулер - айс-хаммеровский аналог Zalman-7000
с вентилятором 90х90 и воздуховодом:


(кликните по картинке для увеличения)

Ice Hammer


Установка стандартна - прикручиваем несущую пластину с
обратной стороны матери и чем им стандартная не угодила?),
по слухам на некоторых материнках возможны проблемы с конденсаторами,
затем ставим кулер и стягиваем сверху другой пластиной.
И понимаем что кулер может ездить вдоль крепежа сантиметра на два
взад-вперед, скользя на термопасте...Малейший перекос гаек- и поплыли..;




Кстати инструкция строго-настрого запрещает производить
окончательный монтаж кулера внутри корпуса,
требуется контролировать положение пластины заглядывая
сбоку под пластины радиатора; по-другому-никак
В общем за крепёж - твердая "три", разве что универсальность,
но кого этим счас удивишь..

Вот так это все выглядит в корпусе:

(кликните по картинке для увеличения)

Вид в корпусе


Ну ладно, все собрал-прикрутил, поставил 2 вентиля 90х90 на
1700 оборотов..запускаю S&M - волосы встают дыбом
- по сравнению со старым кулером - абсолютно идентичные результаты градус в градус..
Решил что перекосился кулер, откручиваю гайки, кладу сверху гирю - ноль реакции.
Когда возвращается способность соображать, думаю что возможно дело в термопасте-
кaк раз кончилась Arctic silver Ceramique.. и я
использовал КПТ8 из тюбика непонятного производства:


(кликните по картинке для увеличения)

кпт


Я сменил пасту на ту что шла в комплекте-
судя по обзору
http://www.overclockers.ru/lab/15873.shtml
она должна быть неплохой..- действительно выйграл 2-3 градуса..
Следущее что показалось подозрительным-температура подошвы радиатора.
У Айс-Хаммера при загрузке S&M она была почти горячей,
тут же - еле тёплой...Я подумал что дело в обработке подошвы
и решил отполировать основание. Для начала погонял кулер минут 5 по нулёвке,
переворачиваю:


без комментариев..
еще через полчаса :


(кликните по картинке для увеличения)

полированая подошва

Все,дальше я не выдержал )

Дальнейшие подозрения вызвали трубки..вернее место спайки
с основанием- припоя было очень мало ,
и пропаяно от силы пара сантиметров в центре радиатора:




Как мне показалось,не используется минимум половина доступной длины трубок.
Тест на утюге подтвердил что слабое место именно в контакте
трубок с основанием - оно было очень горячим,а трубки и
ребра гораздо меньшей температуры... Решено - заливаю основание припоем.
Каким? Греть кулер до запредельной температуры совершенно не хотелось,
поэтому выбора остобого не было. В магазине Чип-и-Дип к тому-же не
было сплава Розе, который я было собрался использовать, пришлось взять сплав Вуда,
температура плавления - порядка 65-70 градусов.
Теоретически на ином процессоре кулер может расплавиться раньше
чем сработает троттлинг , но этотолько теоретически
Как выяснилось для этого процесса понадобится:
Сплав вуда: полпакета



(кликните по картинке для увеличения)

сплав вуда

флюс и шприц для него:



(кликните по картинке для увеличения)

флюс

Рамка для рамка для расплава:


(кликните по картинке для увеличения)

рамка

плита: 1 комфорка.
пинцет для подкладывания припоя, может забыл еще какую мелочь.)
Заливка формы.
Сначала нужно смазать флюсом все места где должен находиться припой,
в особо труднодоступные места заливал из шприца.
Потом подогреваю всю конструкцию на слабом огне до готовности,
понемногу подкладывая припой.
В результате запаяным оказалось практически все основание тепловых трубок:










После всех махинаций температура с учетом шливования дна упала
где-то на 8-10 градусов на не экстремально горячем процессоре.

уже заметная разница по сравнению с прошлым кулером.
Что осталось за кадром?
Скобы для пластины чтоб не сползал радиатор:



(кликните по картинке для увеличения)

скобы

накладка в центр кулера чтобы усилие прижима приходилось именно туда,
а не перекашивало всю конструкцию..
Гаечный ключ чтоб не лазить пассатижами в пяти-сантиметровую щель между бп и радиатором..
Браво, ТТ - хорошо хоть кулер не поставляется в виде трубки-отдельно, ребра-отдельно.

Воздуховод - не дает никакого преимущества
( чего нельзя сказать о залманоподобных кулерах - там идет
зацикливание воздуха без всякой преграды,в отличии от 15
сантиметрах между всосом и выбросом воздуха на Tower112 ),
вполне достаточно вытяжного вентилятора.


Кстати _абсолютно такое же_ основание еще у целого семейства кулеров
ТТ и кстати Asus star ICE
(на деле копия ТТ Beetle) который к тому-же имеет в 2 раза меньшую площадью ребер,
еще и алюминиевых ) )


(кликните по картинке для увеличения)

жук

Однако, в итоге все не так плохо - кулер держит под нагрузкой S&M 52°С при 1.7В,
в обычных программах и играх- максимум 50.
Это при 1700 оборотах, то есть очень тихо, в простое не слышно совсем .
Выглядит понтово, разгон прибавился на 50 мгц,
теперь на 2750 без глюков Пожалуй,кулер заслужил свое место в системнике,
однако тем кто думает покупать такой-же есть о чем призадуматься...
