Переделываем любые наушники в беспроводные за 300 рублей

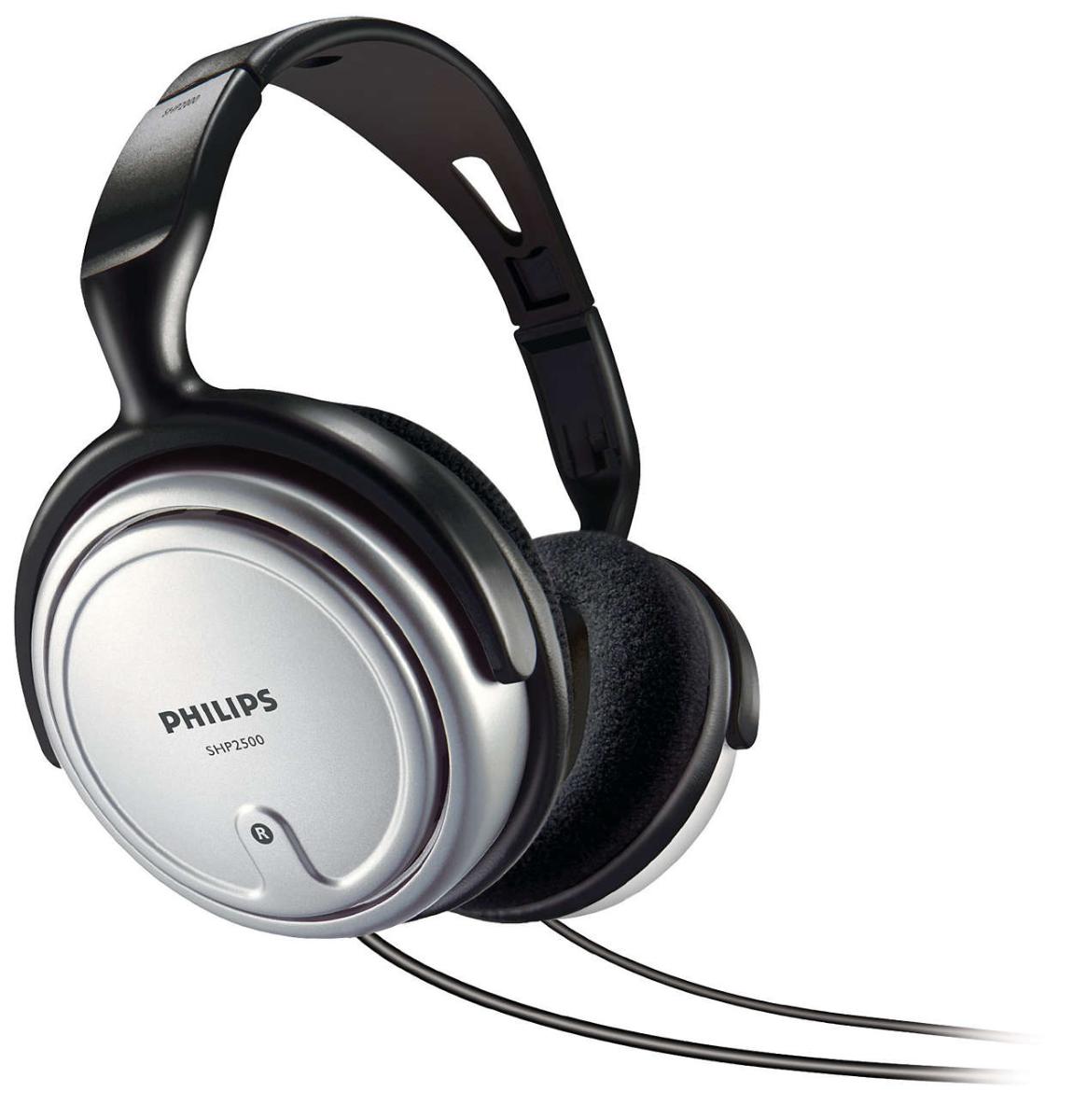

Привет всем, хочу посвятить эту небольшую статью тому, как можно переделать обычные наушники в беспроводные за минимальные деньги. Наверное у многих пылятся на антресолях старые любимые наушники, с оборванным кабелем, неработающим колёсиком громкости и т.д. Вот и у меня есть наушники Philips SHP2500.

Они у меня уже лет 7 и пережили много, в основном рвался кабель, то собака перегрызёт, то дети порвут, в итоге от 6 метров остался хвост метра на полтора, но они мне нравились и менять я их не хотел, и вот при очередном обрыве, решил я посмотреть: можно ли из них сделать Bluetooth наушники. В сети оказалось полно материала по таким переделкам.

Нам потребуется:

1. Сам блютуз модуль, я взял BK8000L за 220 рублей, его плюс в том, что он питается от 3.7 В, то есть достаточно только аккумулятора от любого телефона. Брался самый дешёвый, для того, что бы испытать саму возможность переделки, можно взять более качественный, на рынке их полно, ничего не мешает взять такой, какой вам нужен.

2. Модуль заряда Li-Ion аккумуляторов на микросхеме TP4056 стоит 30 рублей и у него есть защита и индикаторы, когда аккумулятор заряжается, он горит красным, когда зарядился, начинает светится синим ( у меня в корпусе есть прорези и свечение видно).

3. Любой аккумулятор на 3.7В, я взял от какой-то старой нокии на 800мАч, можно и другой, главное, чтобы в корпус наушников влез. Сначала я хотел забабахать на 2500 мАч, но он в корпус не поместился.

4. Если будете использовать на компьютере, то нужна будет точка доступа Bluetooth.

Схем как всё это подключить в интернете тоже полно, в них нет ничего сложного, хотя если заморочится, на том же BK8000L есть куча выводов, индикация, кнопки громкости и т.д. Я не стал париться, сделал всё по-простому, подключено только питание, в разрыв стоит переключатель вкл/выкл и два звуковых канала.

Схема подключения

Корпус особо пилить не хотелось, и места минимум, чтобы сразу вывести разъём microUSB, поэтому в отверстие от провода был вставлен разъём зарядки от той же старой нокии, переключатель и светодиод (почему-то не заработал)

 Разъём подпаян к плате зарядки. Так как у меня из каждого уха выходил провод, то его пришлось прокидывать по ободку и заводить в основное ухо, приклеил на суперклей по кромке.

В процессе пайки фото не делал, забыл, поэтому сразу готовый результат, но там и показывать особо нечего, на схеме всё понятно: с разъёма зарядки провода на плату заряда, оттуда на аккумулятор, от него на питание блютуз модуля, от него 4 провода по 2 на каждый динамик.

Ну и как теперь всё это выглядит.

Звук получился такой же, как и был по проводу, на сколько хватит батарейки - пока не проверял, в работе уже 2 дня, заряжать не приходилось. Успешно испробованы на двух компьютерах, ноуте и двух телефонах, всё работает изумительно.
