Делаем фреонку часть 1
реклама
После поломки старой фреоки решили сделать каскад. Но пока не хватает знаний и опыта. Поэтому было решено опять сделать фреонку.

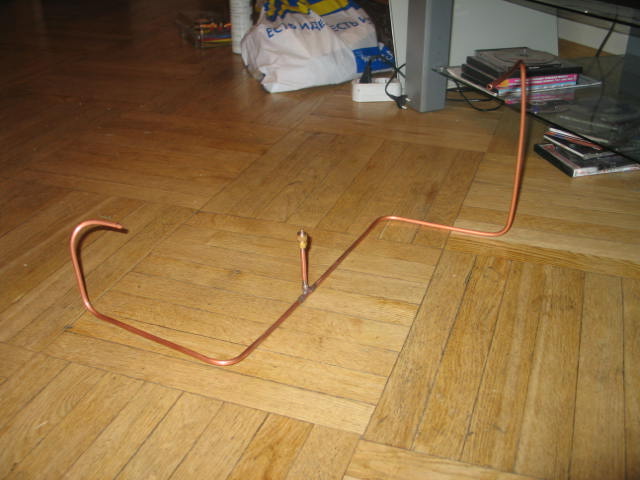

Первым делом немного поработали трубогибом:
(кликните по картинке для увеличения)
соединение
Это труба между компрессором и конденсором. С пайкой абсолютно ни каких проблем не возникло.
Было решено для оригинальности использовать теплоообменник на сакшене (которого пока нету). Поскольку в фармине его будут готовит до 15 марта (заказали 10 февраля), то пришлось сидеть сушить вафли.
Приблизился долгожданный день, и мы должны были к нему хорошо подготовиться. Вот вчера и собрались делать сакшн.
Внимание: совет НИКОГДА НИ ПРИ КАКИХ УСЛОВИЯХ ничего не припаивать к нержавейке. Была идея вывести капилляр через дырку в гофре. Но деталь проверку не прошла. Во время строительства первой фреонки припаивали гофру к латунному штуцеру. Вот это был настоящий цирк. Кое-кто не выдержал и пошёл смотреть Макски-Шоу . Старайтесь избегать пайки нержавейки. Качественно сделать такое соединение даже с флюсом крайне трудно.
Как тогда выводить капилляр. Многие пускают капилляр внутри отсасывающей трубки. Но возникает ряд проблем:
1) достаточно трудно провести капилляр
2) гофра может растянуться, и капилляр вылетит из испарителя
3) капилляр создаёт дополнительное сопротивление
Поэтому было решено применить следующую конструкцию
(кликните по картинке для увеличения)

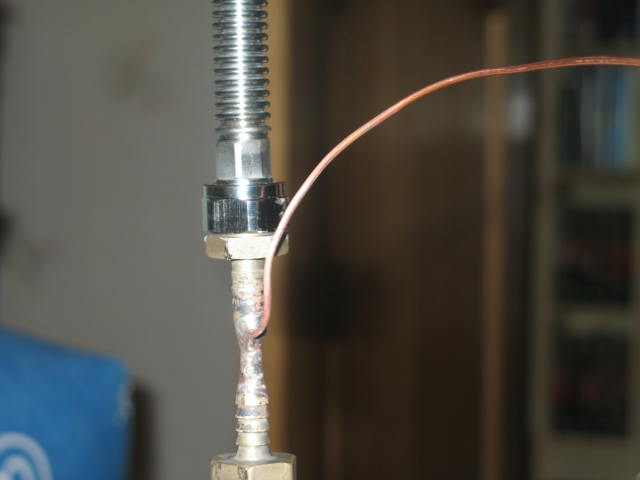

гофра-испаритель5
(кликните по картинке для увеличения)

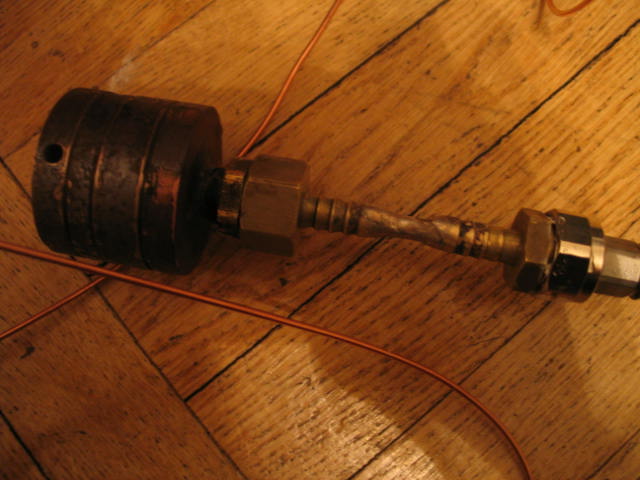

гофра-испаритель2
(кликните по картинке для увеличения)

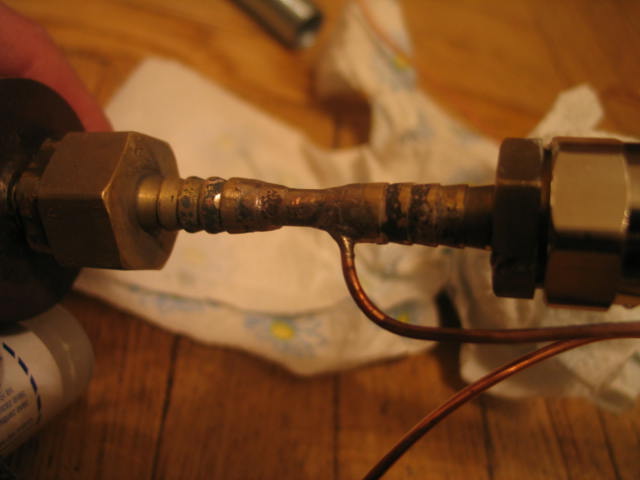

гофра-испаритель4
Спаять такую штуку при некоторой сноровке не очень сложно. Главное как и в любой пайке равномерно прогреть все детали. Будьте осторожны - не пережгите капилляр. Сделали "тепловой замок" . Он
1) охлаждает фреон в капилляре (благодаря этому он не начинает кипеть раньше положенного, уменьшаются потери мощности)
2) немного нагревается гофра и фреон докипает раньше, чем попадёт в компрессор
3) капилляр не болтается снаружи
То есть капилляр работает как небольшой "теплообменник".

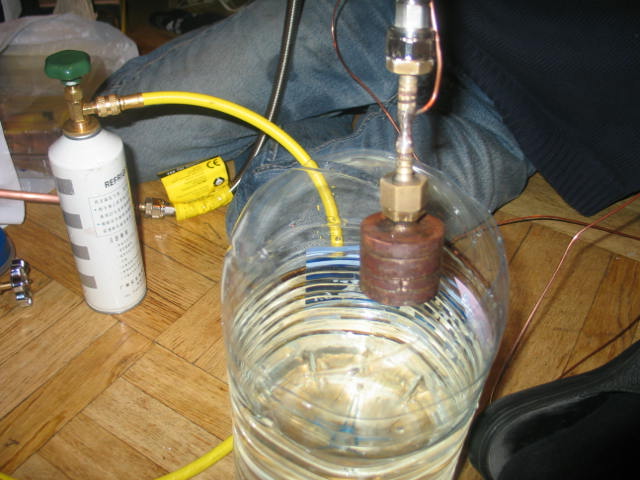

Для герметизации резьбовых соединений использовались шайбы из фторопласта и тефлоновый карандаш. Течей замечено не было. На конец отсасывающей трубки приделали клапан шредера, чтобы протестировать на наличие течей. В трубу загнали фреон под давлением примерно 8 атмосфер.
(кликните по картинке для увеличения)
тестинг
Когда испытание было закончено принялись за теплоизоляцию. Фреонка рассчитывается на достаточно низкие температуры . Поэтому теплоизолировали обильно.
(кликните по картинке для увеличения)

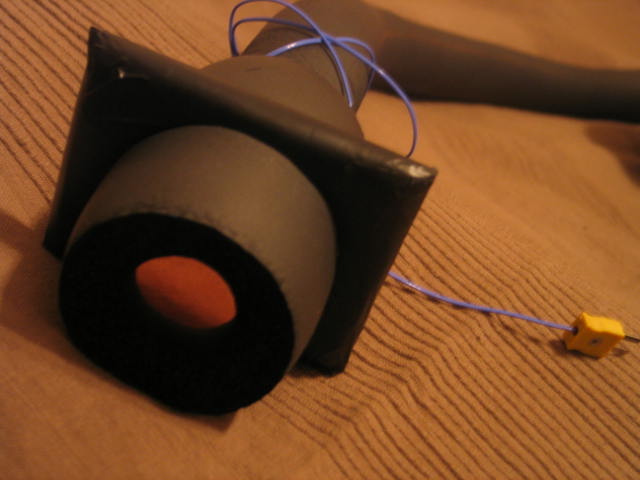

сакшн2
(кликните по картинке для увеличения)

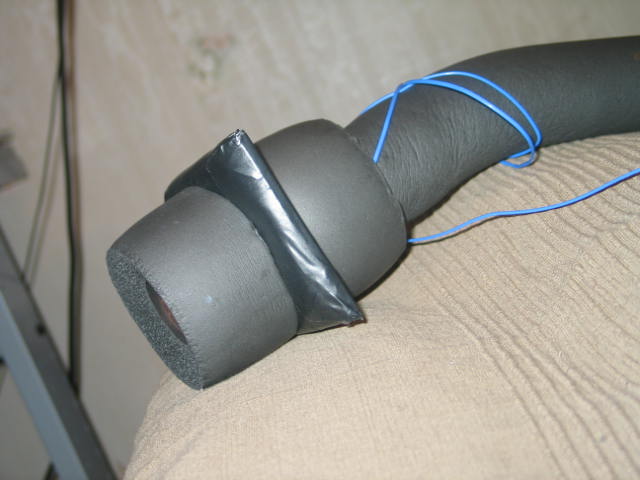

сакшн
(кликните по картинке для увеличения)
serj666
Надели первый слой. Чтобы он не мешал надевать второй обмотали изолентой. Потом соорудили крепление. Кусок из оргстекла 9*12 был приклеен к листовой теплоизоляции, чтобы не промерзал. Продели термопару и надели второй слой. Испаритель был начищен с помощью дрели со специальной насадкой и пасты гои. блестит как я..а у кота.
Вся коплектуха была куплена в
1) Фармине
2) Морене
3) Пром Холод (теплоизоляция)
Всем удачи!
p.s. писал jek
serj666+jek666
p.p.s. помогал Тасёк
