Обзор корпуса Lian Li PC-A05B.
Корпуса Lian Li много лет известны компьютерным энтузиастам и просто ценителям
прекрасного во всем мире. С недавних пор их можно купить и у нас. Правда цены (надеюсь, пока) далеки от рекомендованных. Так, например, выбранный мною «малыш» A05 стоит более $130 вместо $80 (!!!), за которые его можно купить в некоторых заокеанских магазинах. Но таковы уж особенности нашего рынка.
Меня же конкретно данный корпус привлек вот чем: размышляя когда-то на предмет внутреннего строения идеального с моей точки зрения небольшого домашнего корпуса, я в итоге нарисовал… да-да, что-то похожее именно на него. Поэтому, как только увидел в продаже в Москве, тем же вечером заехал и купил. Впечатления от первых дней знакомства я и предлагаю вашему вниманию.

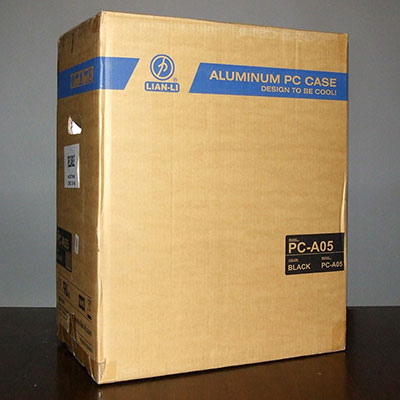

Корпус поставляется в простой коробке из плотного картона. На ней нанесена только служебная информация: модель, серийный номер и т.п. Никаких изображений и уж тем более фотографий. Видимо, производитель, вполне, кстати, резонно предполагает, что покупатели его продукции знают, за чем пришли.

(Здесь и далее фотографии являются ссылками на большее разрешение. Средний размер 100Кб)


Но я все же выложу таблицу со спецификациями:
Размеры210мм x 381мм x 490мм (Ш, В, Г)
МатериалАлюминий
Вес нетто/брутто4.0/5.9кг
5.25" внешних2
3.5" внешних1
3.5" внутренних3
Типы материнских платmATX, полноразменый ATX
I/O PortsUSB2.0 x2, IEEE1394 x1, HD+AC97 audio


Внутри все стандартно: два куска пенопласта, сам корпус в большом заклеенном пакете. Коробка с аксессуарами прикреплена к корзине для HDD внутри корпуса.

Будучи извлеченным из коробки, корпус в первый же момент поражает своей легкостью. А со снятыми боковыми стенками – еще и малой жесткостью шасси. Впрочем, сложно ожидать иного от конструкции из миллиметрового алюминия. Это расплата за малую массу и эстетику. Разваливаться корпус явно не собирается, а бить его о стену (или, скажем, садиться сверху) я тоже не буду. Упаковка же достаточно прочная для того, чтобы сохранить его «в пути». Переживем.

Дизайн – строгий, можно сказать минималистичный. На передней панели два 5”-отсека, один – 3”, две кнопки, две лампочки, надпись «Lian Li». Все. Передняя панель цельная, алюминиевая, простая. По мне так то, что надо.
По бокам передней панели – вентиляционные отверстия. Но о системе вентиляции отдельный разговор.

Сверху в передней части, заботливо прикрытые откидной крышечкой, расположились два USB-разъема, один firewire и линейные вход и выход звуковой карты. Стандартный набор.

Более нигде, кроме задней панели, никаких отверстий нет. «Все глухо».

Сзади сразу бросается в глаза цельное отверстие для вентилятора, прикрытое то ли мелкой решеткой, то ли крупным пылевым фильтром. Решетка выпуклая, достаточно эстетичная. У меня, правда, есть сомнения в ее способностях по фильтрации пыли. А вот аэродинамический шум она создает исправно. Посему была извлечена при первой возможности.

Также сзади нельзя не заметить отсутствие стандартного отверстия для блока питания. Только разъем. Это одна из главных особенностей рассматриваемого корпуса. Вообще его внутреннее строение достаточно необычно.

Материнская плата на своем месте, но перевернута вверх ногами. Блок питания – спереди снизу. К нему от разъема на задней стенке идет шнур. Как его расположить – забота пользователя. Можно было и закрепить по периметру.

Над блоком питания корзина для трех винчестеров, еще выше – отсеки для двух 5”- и одного 3”-устройства.

Спереди перед корзиной для винчестеров и сзади над внешними разъемами материнской платы – посадочные места для 120мм-вентиляторов. Вентиляторы вкручиваются специальными длинными шурупами (впрочем, подойдут почти любые стандартные) через виброизолирующие резиновые прокладки. Точно такие же шурупы и прокладки (а еще точно так же оформленные порты на передней панели) можно найти в корпусе Antec Twelve Hundred. Интересно, к чему бы это? Через них прикручиваются и жесткие диски.

Оба вентилятора уже установлены производителем. Простые, черные, 7-лопастные. Реальный производитель неизвестен. На наклейках написано "Lian Li Industries". Может правда сами делают?
На полных оборотах эти вентиляторы сложно назвать тихими, а вот на 7В их шум с расстояния более 1м уже слабо различим, воздух же они при этом прокачивают вполне исправно. Например, вентиляторы, поставляемые с корпусами Cooler Master, похуже будут. Но мои Scythe Minebea все равно лучше, так что штатные после проверки работоспособности последовали за решеткой-пылевым фильтром.

Снизу на специальной подставке на двустороннем скотче установлен PC-speaker. Надо признаться, давно я не видел его в корпусах… К решетке и вентиляторам.

Вот теперь, очистив корпус от лишнего хлама, можно приступать к сборке.

Переднюю панель потребовалось снять еще для замены фронтального вентилятора. Для этого надо просто потянуть ее вперед. Панель электрически ни с чем не соединена. На ней лишь расположены подпружиненные толкатели, нажимающие кнопки на передней части шасси. Это позволяет беспрепятственно снимать и одевать ее, не беспокоясь за судьбу проводов, тянущихся к материнской плате. Очевидное решение, но никогда раньше не видел. Очень удобно.

Вообще внимание к мелочам в данном корпусе очень радует. Обработка алюминия идеальна. Вся покраска произведена анодированием (да-да, бывает и иначе, даже с алюминием ) Все острые кромки обработаны. Но в некоторых местах (см. корзина для HDD) все равно дополнительно обернуты пластмассой. Везде, где можно, используются винты с накаткой. Боковые стенки по периметру подпружинены.

Хотя крепление материнской платы и карт расширения, традиционно для Lian Li – обычное, отверточное. При этом шурупы вкручивается прямо в алюминий, что на самом деле не очень хорошо, ибо свернуть мелкую резьбу в алюминии – раз плюнуть. Стальные вставки с резьбой смотрелись бы более уместно. Да, корпус явно не предназначен для маньяков, меняющих каждую неделю по паре карт расширения и материнскую плату заодно, но и в значительно более больших (и дорогих) моделях корпусов Lian Li все точно так же.

Впрочем, довольно лирических отступлений. Передняя панель снята – дело за установкой блока питания. Для этого на передней части шасси установлена дополнительная рамка крепления, к которой прикручивается БП, и после уже рамка прикручивается к шасси.

С извлеченной рамкой (и только так) возможна замена переднего корпусного вентилятора. Он по сути находится внутри корзины для жестких дисков. И единственный способ извлечь этот вентилятор – убрав предварительно рамку крепления БП, протащить вниз. Именно протащить – места там впритык. Каждый миллиметр дается с трудом. Об установке вентилятора с большей толщиной (38мм, например), речь не идет.

Итак, вентилятор заменен, БП занял свое законное место. Дальше все достаточно стандартно.

Несмотря на небольшой объем, внутреннее пространство спланировано достаточно хорошо. В «районе» материнской платы просторно. Все соединения всех проводов можно производить прямо в корпусе. Как, при некоторой сноровке, и операции типа снятия установки даже больших кулеров (типа моего Zipang-а). 27-сантиметровые видеокарты (GeForce 2xx, Radeon 4870x2, etc.) впритык, но помещаются. Неплохо для малыша.

Переднее расположение блока питания (вперед же он и выдувает пропущенный через него воздух) заставило производителя «развернуть» всю систему вентиляции данного корпуса. Штатные вентиляторы так и были установлены – задний на вдув, передний на выдув.

Соответственно тестировалась система охлаждения корпуса в таком расположении (Lian Li stock на чартах). А дополнительно я попробовал и стандартный вариант: корпусные дуют как обычно – спереди-назад; вентилятор в БП перевернут «вверх ногами»: забирает воздух снаружи и дует внутрь корпуса (Lian Li normal на чартах).

Тестирование проходило в закрытом корпусе. Отдельно для сравнения приведены результаты, полученные на открытом стенде. Ну а в качестве ориентира и примера корпуса «стандартного внутреннего строения» в тестировании принимал участие Cooler Master Mystique 632S.
Все компоненты, СО, обороты вентиляторов и внешние условия – те же.

Тестовая система:
Процессор Core 2 Quad Q6600 G0 @ 3.4Ghz, 1.325v
Процессорный кулер Scythe Zipang (~500rpm)
Материнская плата Gigabyte EP35-DS4 rev.2.1
Видеокарта Sapphire Radeon 4850 512Mb reference @ 660/2200Mhz
Кулер видеокарты Arctic Cooling Accelero S1 + 2x Scythe Minebea
Память Crucial PC6400 4 x 1Gb @ 960Mhz, 4-4-4-12, 2.0v, performance level 5
Корпусные вентиляторы Scythe Minebea
Блок питания FSP Optima Pro 550. Вентилятор Scythe Minebea
Жесткие диски Seagate Barracuda.11 1Tb 32Mb ST31000333AS x2
А также достаточно стандартные привод, внутренний 3”-кардридер, звуковая и сетевая карты PCI.

Все вентиляторы Scythe Minebea 1100rpm, но подключены на 7В (~600rpm).
Термоинтерфейс на процессоре и видеочипе – Arctic Silver 5.

Инструментарий:
Разогрев:
Процессор – prime 95 25.5 small fft test
Видеочип – furmark aka «бублик»
Жесткие диски – копированием с одного на другой 25Гб-каталога с большим кол-вом файлов разнообразного объема.

Вывод температур:
Процессор, жесткие диски – SpeedFan 4.37
Видеочип – RivaTuner 2.2.

Все показатели фиксировались после стабилизации. Абсолютные значения могут быть не верны в виду погрешности датчиков и/или алгоритмов учета, но т.к. железо, софт и методика измерения одни и те же, на отношения между значениями вполне можно ориентироваться.

Результаты тестирования:
Idle / Burn

Как видно, придуманная производителем схема вентиляции корпуса имеет как минимум один существенный недостаток: охлаждение жестких дисков. Да, мимо них проходит забираемый вытяжным вентилятором воздух. Но он уже нагрет остальным железом, и жестким дискам при этом не позавидуешь. Самому вытяжному вентилятору также приходится туго: тяжело выдувать воздух в сплошную стену в сантиметре от себя, чтобы в итоге он выходил через мелкие отверстия по бокам передней панели. Зачем, спрашивается, было городить огород? Боюсь, инженеры Lian Li, если и знают, мне не ответят.

Второй, традиционный способ, несмотря на чуть более высокую температуру процессора, заметно лучше. Температуры в блоке питания я измерять не умею, но по ощущениям его корпус при заборе воздуха извне, даже без прямого обдува, тоже был заметно холоднее. Да и защита от перегрева в нем и в процессоре есть. Ее срабатывания зафиксировано не было. Со стабильностью проблем никаких. Значит, все нормально.

Жесткие диски при этом охлаждались вообще лучше всего (сказался прямой обдув только что забранным извне воздухом). Cooler Master выиграл в температуре процессора и видеокарты благодаря отверстиям в боковой стенке напротив этих компонентов.

Высокие температуры жестких дисков на открытом стенде – следствие того, что они просто лежали на столе. Лишний довод в пользу того, что современные винчестеры, если хочется удержать их температуру в рамках 40 градусов, нуждаются в принудительном охлаждении.

Заключение
В общем и целом можно считать, что малыш от Lian Li после «разворота» СО выступил вполне достойно. Да, настоящим энтузиастам он не подойдет, но для сборки компактной, и в то же время вполне производительной домашней машины, даже с умеренным разгоном – вполне.

При этом налицо все атрибуты продукта высокого класса: отличное качество изготовления, строгий дизайн, который вряд ли кому-то может радикально не понравиться, маниакальное внимание к мелочам, оригинальное (и вполне перспективное, на мой взгляд) внутреннее строение.

Минусы тоже есть, куда же без них? Это жесткость конструкции, которая на мой скромный взгляд могла быть и повыше, наличие ненужных (и даже вредных, как в случае с «пылевым фильтром») аксессуаров в комплекте, трудность некоторых аспектов сборки и потенциальная ненадежность системы крепления карт расширения (мелкая резьба в миллиметровом алюминии).

Для меня все данные минусы некритичны, а габариты, внешний вид, и то, что для этого не пришлось пожертвовать разгоном и итоговой производительностью, очень радуют.
Да, цена у нас не слишком гуманна. Но это общая проблема для всех корпусов категории «дороже $70 с блоком питания». Такой уж у нас рынок.
В итоге я корпусом вполне доволен.
На чем и предпочту прервать свой поток сознания.

Обсуждение, как всегда, тут. Вэлкам!
