платформа для “нестоличных” экстрималов.
Вместо предисловия
Провинция, как и положено всегда ругает столицы, но, тем не менее, буквально с открытым ртом следит за всем, что происходит в центре нашей родины.
Не исключение и компьютерные энтузиасты множества тихих городков, поселков и районных центров страны. Эти люди постоянно в курсе всех новинок появляющихся на прилавках Москвы и Санкт-Питербурга и они постоянно находятся в поиске аналогов у себя на малой родине.
Но как часто это бывает в таких случаях, все новое приходит сюда с больши….м опозданием.
Так собственно обстоят дела и в нашем городе – Барнауле. Пытаясь расшевелить болото размеренной жизни, самая перспективная часть компьютерных энтузиастов нашего города, все таки смогла продвинуть в жизнь новый проект. В рамках которого вышел компьютерный журнал и был создан сайт железной и околожелезной тематики.
Со временем встала проблема тестирования комплектующих, да и сидеть главному железятнику сайта на Duron 1600@2500/Soltek5drv уже как то неприлично. Собственно с этих предпосылок и начался мой поиск железа. В конечном итоге приведший меня к покупки как мне кажется наиболее оптимальной для провинциальных оверклокеров платформы. В этой статье хочу поделиться опытом.
Да здравствует эволюция
Изучение прайсов компьютерных фирм нашего города не внушает оптимизма. Практически везде стандартный набор и те же стандартно высокие цены. Если из материнских плат был некоторый выбор, то процессоры вообще не баловали разнообразием. Кроме гордого лейбла Athlon, цена которого вызывала нервную усмешку, нечего было и взять, а продавцы компьютерных салонов как сговорившись пытались впихнуть залежавшееся железо или откровенный неликвид. Для себя уже давно решил, что моя система будет построена на базе процессора от Advanced Micro Devices. Это убеждение сформировалось у меня еще в далеком 1996 году когда я поменял свой 200-ый Cyrix на примерно такой же камень от AMD. В те далекие времена лишь надпись Intel (Pentium) на ЦПУ давала права считаться продвинутым пользователем. Но я верил не красивой упаковке и рекламным слоганам, а реальным фактам. Кроме того, жизнь уже научила пониманию того, что в дорогой упаковке частенько продаются плохие духи. Но хватит о грустном.
После того как удалось разогнать мой первый камушек от Advanced Micro Devices до невероятных по тем временам 400Мhz я и вовсе зауважал эту контору. Хотя процессоры от Intel в моей практике встречались гораздо чаще, но для себя я выбирал только AMD. Эволюция в моем случае выгладила так AMD K6 - 200 Mhz, ---- AMD K7 Duron - 700 Mhz, ----- AMD K7 Duron - 900 Mhz, ---- AMD K7 Duron - 1300 Mhz. ----- AMD K7 Duron ----- 1600 Mhz. Лимитирующим фактором, в ходе всей этой цепочки эволюционного развития, оставалось соотношение цены и качества. На мой взгляд, у Advanced Micro Devices оно лучшее!
За советом в Интернет
Чтобы не прогадать, решил посмотреть обзоры материнских плат и процессоров в Интернете. Практически остановился на Asus A8V Deluxe на K8T800 Pro c AGP-слотом, но поразмыслив решил поискать что ни будь на PCI Expres. Традиционно считал, что если нужна стабильность стоит брать Gigabyte, если нужен разгон брать надо Asus/MSI, если нужны нестандартные решения, выбор падает на – Soltek/Abit. Среди плат для разгона я и искал будущий свой “сабж”. В ходе поиска увидел одну ругательную ссылку на мать неизвестного мне производителя – DFI. Решил обезопасить себя от нежелательной покупки и узнать больше про DFI Corporation. Чем больше я читал про “матери” от DFI тем больше я убеждался, что это лучший “борд”. Даже MSI отошел на второй план. Что стоит только разлет шины 200-450 MHz. Потрясающие настройки, великолепный оверклокерский потенциал - все это определило мой выбор. Забегая вперед, отмечу, что плата смогла продемонстрировать стабильную работу при частоте системной шины 440Mhz! (рис 3).
В пару этой матери решено было прикупить процессор Sempron 939 3000+.
Поиски товара
Тут-то и начались проблемы. Выяснилось, что в нашем городе нет компьютерных фирм, имеющих в наличии такие материнские платы. Под заказ доставить эту плату в Барнаул (по крайней мере за разумную цену) тоже не представляется возможным. Решено было попытаться заказать через Интернет. Спешу предупредить всех, кто решит пойти по моему пути: в сети очень много непорядочных Интернет-магазинов и откровенно жуликоватых сайтов. Если уж решили заказать, что ни будь в виртуальном “шопе”, обязательно поищите отзывы о нем на различных форумах. В “Нете” есть даже отдельные сайты обманутых покупателей. Там вы точно найдете всю интересующую вас информацию. Если вы не чего не нашли, но у вас есть определенные сомнения, обязательно подстрахуйте себя. Самым безопасным для вас будет выбрать оплату через курьера: так вы сможете, убедится в наличии товара, его комплектности, качестве и тд. Обязательно обращайте внимание на условия предоставления гарантийного обслуживания.
Чуть было не попавшись на удочку не чистоплотных дельцов Интернета (в проверенных магазинах к сожалению не было нужного железа) сделал заказ через одну из Барнаульских фирм. После 10 дней нервного напряжения (вместо обещанных 3-4), и крайне не приятного общения с очень не дружественными продавцами, я заполучил желанное. Итак, вот оно: мать DFI – UT 4D Lanparty. Отдельно были приобретены процессор Sempron 939 3000+, видеокарта Sparkle 6600, Zalman 7000 - CU. С предыдущей системы сюда перекочевали две планки оперативной памяти Hynix- D43 512МB и Patriot - 256МB.
Собираем кубик - рубик
Итак за 110$ я получил современную материнскую плату поддерживающую AMD Athlon 64 / AMD Sempron / AMD Opteron под Socket 939/ FX. То есть все современные процессоры под 939 разъем; новейший чипсет nForce 4 Standard (с возможностью модернизации); два полноформатных порта PCI-E 8х + 8х (либо каждый 16х); два PCI слота; 10 портов USB 2.0; два порта IEEE1394; 4 канала SATA I (4 канала SATA II при выполнении SLI-модификации); 2 канала ATA-133, RAID 0, 1, 0+1 с возможностью комбинировать диски IDE и SATA, сеть 1000 MBit/s NVLAN; восьмиканальный AC97 кодек Realtek ALC850, выполненный на отдельной плате Karajan (подробнее о всех возможностях тут: http://www.w3c.org/TR/1999/REC-html401-19991224/loose.dtd http://code.pp.ru/page-id-411).
Плата порадовала очень интересной разводкой, при которой удобно организовать дополнительное охлаждение оперативной памяти, что не маловажно при разгоне. Любители модинга по достоинству оценят светящиеся в ультрафиолете пластиковые детали платы, а также круглые ATA, FDD и SATA шлейфы.
Не буду описывать свои приключения с разгоном и тем как я их преодолел. Остановимся лишь на самых интересных моментах.
После сборки системы на базе Sempron 3000+ плата просто не стартовала. Пришлось перепробовать множество вариантов: переставлял память в разные слоты, менял “проц” на Athlon 3000+, менял видео. Все одно и тоже Zalman работал на полные обороты, а система не желала заводиться. Тут то и помогли красные светодиоды. Три горящих маячка говорили о том, что что-то не так с процессором. Решил сбросить БИОС. После обнуления система стартовала, доходила до загрузки ОС/установки, но при перегрузки снова – ступор. При входе в БИОС невозможно было сохранить внесенные изменения, но стоило выставить ширину шины 4х, как все заработало. Система без проблем установилась на винт и прекрасна работала в течении 1-2 часов, но затем следовали сини экраны смерти. Помня, что плата очень требовательна к памяти, выставил все значения в ручную. Стабильность появилась только после TRC >10.
Попробовал гнать по шине, но повышение FSB даже на 10 Mhz роняло систему. По видимому Hynix- D43 действительно не совместима с этой платой (вернее для нее очень трудно подобрать нужные значения многих важных параметров). Патриот же погнался до 235 Mhz стабильно, но FSB 236 Mhz - уже крах системы. Поменял эту память на две планки от Samsung (Samsung M3 68L6523DUS-CCC и Samsung M3 68L3223ETM-CCC). После этого плата буквально преобразилась. Полный спектр всевозможных настроек БИОСа, широкий диапазон напряжения на процессор (до 2,1V), чипсет (1,8 V), системную шину (1,6V) и оперативную память (до 4V), позволили полностью раскрыть разгонный потенциал Sempron 939 3000+. Система без поднятия напряжения стартовала на частоте FSB 260 Mhz!. При этом было замечено, что наибольшая стабильность достигается в оранжевых слотах. Подняв напряжение на 1 пункт на процессор, чипсет и шину выставил частоту 280 Mhz. Система без проблем прошла ремап и загрузила винду, но через пару часов упала в перегрузку. Решено было еще немного поднять напряжение на оперативную память и организовать дополнительное охлаждение. После чего система в течение 12 гонялась в “прайме” и была стабильна как скала. Для очистки совести решил поставить вторую 256 МB планку. Система выставила 2T на память и о чудо загрузила “винду”! Проверка на стабильность дала положительный результат. В то время как я не где не встречал, чтобы эта бюджетная память работала выше 500 Mhz!, даже при намного большем напряжении, да еще и совместно. Решил еще увеличить частоту, но максимум что удалось выдавить это 282 Mhz по шине, после чего система сваливалась в “ремап”. Тогда пришлось еще понизить ширину шины. Дело в том, что при увеличении опорной частоты HT (проще говоря FSB) для сохранения стабильности работы, результирующая частота HT должна быть в районе 1Ghz. В результате при увеличении FSB до 250MHz мы вынуждены снизить множитель HT до 4 (при установке FSB в районе 300MHz, множитель = 3). Этот тонкий момент многие пользователи не учитывают, и сталкиваются с проблемами при разгоне. Кроме того, был выставлен понижающий делитель на память 188. Система порадовала стабильной работай на 290 FSB. Правда напряжение на процессоре пришлось поднять на 13% от рабочего. В результате всех манипуляций результирующая частота составила 2793 Mhz, а это очень и очень не плохо для Sempron 3000+, особенно на обрезке Winchester (DO).
Не забывал я конечно и про параметры памяти их верные значения помогают достичь великолепных результатов, в тоже время неправильно выставленные настройки могут поставить крест на разгоне самого “гонибельного” процессора. Можно посмотреть те или иные значения настроек памяти в “инете” http://www.dfi-street.com/forum/showthread.php?t=11397 или тут /blog/Zlobnui (на русском). Но можно поэкспериментировать и самим. К тому же для действительно стоящего разгона вам просто будет необходимо самому пройти этот путь. Каждый раз оптимальные настройки будут зависеть именно от вашего и только вашего железа.
Выжимаем все соки
Достигнув такого результата разгона процессора я уже не мог остановиться и хотел выжать все соки, не только из процессора но и из материнской платы.
Совет тем кто решиться пройти по моему пути. Сразу же что стоит сделать - это заменить стандартный куллер на что ни будь из: Vantec Iceberg 4; Vantec Iceberg 4 Pro; Titan CUV2AB; Gembird VC-RE. Но пожалуй самым эффективным будет Titan CUV3AB. Здесь есть небольшой нюанс. Дело в том, что расстояние между крепежными отверстиями у DFI 53 мм., а не 54 как у большинства плат. Так, что придется немного поработать и рассверлить (сдвинуть) крепежные отверстия на куллере. Длинные видеокарты могут налегать на этот куллер, но не чего не стоит раздвинуть ребра на “титане” и вырезать отверстие в защите. За одно не забудьте сменить термоинтерфейс, на что ни будь вроде КПТ-8, или АлСил-5. В результате вы получите минимальный уровень шума, приемлемую температуру чипсета на 2000-3000 оборотов, вместо пяти тысяч у родного куллера, плюс не малый запас. А встроенная в этот куллер подсветка придется по душе любителям модинга (рис 1).

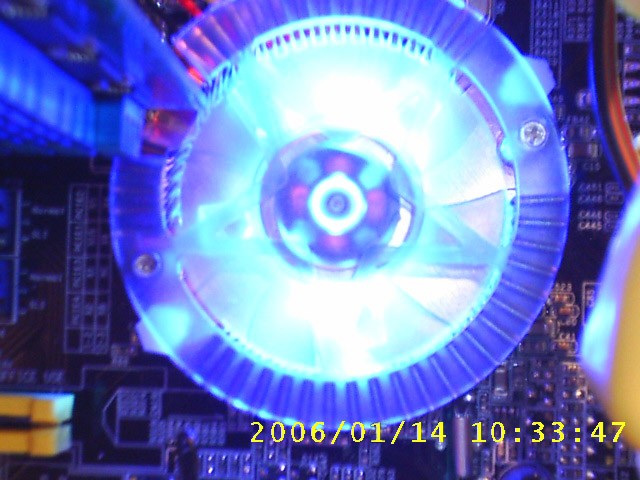

Рисунок № 1. Titan CUV3AB в действии
титан
После этого удалось достичь частоту системной шины в 450 MHz, но стабильная работа была возможна лишь на 440 MHz (естественно с пониженным множителем) рис . В нашем городе врятли можно найти мать за 110$ способную держать такую частоту шины.
Но это еще не все. Выполнив модификацию чипсета, как показано на рисунке 2, я получил на те же деньги еще поддержку SATA II дисков и полностью функциональный режим SLI.
Рисунок № 2. Модификация чипсета
(кликните по картинке для увеличения)
чип
Рисунок № 3. Предельная частота FSB
(кликните по картинке для увеличения)
предел FSB
Таким образом можно сэкономить еще от 50 до 100 $. На эти деньги можно уже позволить купить себе неплохой блок питания. Тем более что при разгоне системы это немаловажная деталь от которой во многом будет зависеть стабильность системы.
Вперед к рекордам или чем дальше тем больше попугаев.
Начинаем сравнивать. Частота 2793 Mhz оказалась не стабильной и все тесты мы проводили на реальной частоте процессора 2,61Ггц и оперативной памяти 522 Mhz с параметром 2Т (рис. 4). В дефолтном варианте система работала на частоте тактового генератора 200 Mhz, оперативная память как DDR400, с параметром 2Т. Видеокарта в обоих случаях использовалась Sparkle 6600 и работала на частотах 398/459.
Рисунок №. 4. При такой частоте ЦПУ мы проводили тесты
стабильная работа
Загромождать графиками и рисунками текст не хочется, да и проводить тест на 10-15 шутерах, 5-6 бечмаках, паре профильных тестов и тд. смысла большого не вижу.
Первое что я сделал, это проверил на сколько выросла производительность в Winrar. Для этого был заархивирован фильм (*.avi) размером 700МB. В настройках WinRar, метод сжатия – максимальный.
Рисунок № 5. Время за которое процессор прошел тест
рар
Из рисунка 5 видно что разогнанный Sempron справился с задачей по сжатию видео гораздо быстрее, преимущество составило более 20% или 1300сек к 900сек.
Под рукой не оказалось 01 или 03 марка, а 3DMark 2005 к сожалению больше ориентирован на графический процессор чем на ЦП. Кроме того Sparkle 6600 трудно раскрыть потенциал разогнанного процессора. Прирост производительности был заметен лишь до частоты ЦПУ 1900Mhz. Дальнейшее увеличение частоты процессора вплоть до 2,61Ггц не внесло абсолютно ни каких изменений.
Рисунок № 6. Производительность в 3DMark 2005
3DMark 2005
Прирост производительности составил всего 2-3% даже с включенной анизотропной фильтрацией и полноэкранным сглаживанием (рис 6.2). Аналогичные результаты и с оптимальными настройками (рис 6.1).
В отличии от предыдущего два последующих теста порадовали меня гораздо больше.
Это арифметический тест процессора и мультимедийный тест процессора из комплекта SiSoftware Sandra Professional Unicode 2005 (Win32 x86).
Результаты первого просто впечатляют (рис 7).
Рисунок № 7. Результаты арифметического теста ЦП.
арифметика
В среднем производительность в этом тесте возросла на 43-44%, а на фоне других процессоров разогнанный Sempron смотрится просто рекордсменом.
Неплохо смотрится разогнанный процессор и в мультимедийном тесте (рис. .
Рисунок №8. Мультимедийный тест.
(кликните по картинке для увеличения)
мультимедийный тест сандры
Но это только тесты, каковы же ощущения от разогнанной системы и что же в результате? А в результате я получил систему на которой можно комфортно играть в почти все современные игрушки, работать с графикой, запускать тяжелые приложения, да и просто комфортно делать любую работу. И все это за разумные деньги. Добавьте еще к этому отличный звук, широкие сетевые возможности, возможность дальнейшей модернизации системы. В результате получается отличная система для оверклокера который не имеет доступа к самым последним новинкам ИТ индустрии.
Вместо заключения
Как мне кажется DFI - 4D Lanparty, +, Sempron 939 3000+ будут не плохим выбором, как для простого пользователя, так и для компьютерного энтузиаста.
Хорошая система всегда поднимает настроение. Теперь при рассмотрении витрин компьютерных магазинов у меня больше не сосет под ложечкой. И когда консультанты этих заведений предлагают мне самые последние новинки ценой в 5-6 тыс рублей способные держать шину аж до 270-300 MHz , то я отвечаю что мне пока хватит и моей матери за 3000 руб. способной держать шину в 440 MHz , обладающей теми же или даже еще большими возможностями. Не нужны мне и Pentium 4 C ценой в 8-9 тысяч наших деревянных, я неплохо обхожусь и процессором от Advanced Micro Devices ценой в 3500 руб. Покидаю сверкающие витрины я, как говорят с чувством глубокого удовлетворения.
