Доработка корпуса Cooler Master CM690 II
реклама
09.04.2010 На свой очередной DR, благодаря подарку друга, стал счастливым обладателем Cooler Master CM690 II.
Этот корпус я присмотрел с момента анонса.
Конечно на деле все оказалось не так радужно как заявлялось и в основном это касается противопылевых фильтров.
Фирма Cooler Master использовала сетки с ячейкой примерно 0.4-0.5мм с какого испуга, это решето, можно гордо называть противопылевыми фильтрами, мне не понятно.
Но так как благодаря обзорам и отзывам это было сразу понятно, а руки не для скуки, факт отсутствия противопылевых фильтром не сильно расстраивал.
Правда пока я сам в живую не рассмотрел творение Cooler Master я не знал как все плохо.
реклама
На самом деле все довольно просто - для того чтобы эффективно отсекать пыль, весь входной поток должен идти через противопылевой фильтр.
Конструкция морды 690-го такова, что выполнить это условие без существенной доработки не получается.
Для начала я разобрался с заглушками на 5" слоты.
Сетка была удалена, вместо неё вставлен крашеный в черный цвет поролон толщиной 8-10мм. Так как весь входной поток будет идти через фронтальный вентилятор, никаких особых требований к 5" слотам нет. Скорее всего через полгода надо будет их проверить и если запылятся, в чем я сомневаюсь, помыть их или просто пропылесосить.
Над доработкой морды в области фронтального вентилятора пришлось поломать голову...
Основное требование - отделить практически герметически внутреннее пространство со стороны передней панели. Не нужно обладать какими то адвансед знаниями, чтобы понимать, что наибольшая эффективность работы вентилятора достигается когда поток не подсасывается из области высокого давления, за вентилятором, в область разряжения, перед вентилятором... грубо говоря нужна труба...
К сожалению конструктора Cooler Master не озабачивались такими прозаическими вещами и предусмотрели смещение фронтального вентилятора по вертикали на 70-80мм, оставив огромную дыру. Понятно что они руководствовались благими намерениями для лучшей подгонки обдува HDD.
реклама
Но так как у меня с обдувом единственного HDD проблем не предполагалось, а также исходя из того, что желательно разместить вентилятор ближе к маме, место посадки вентилятора было определено однозначно - наверху.

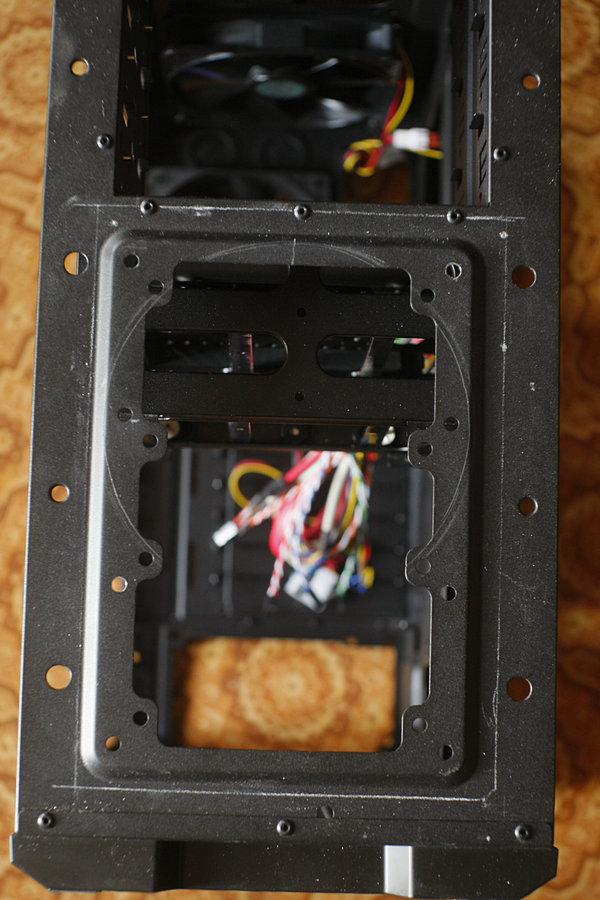

Кроме того замечательные конструктора Cooler Master предусмотрели зачемто посадку на морду 120мм вентилятора и в результате частично перекрыли отверстие 140мм вентилятора.

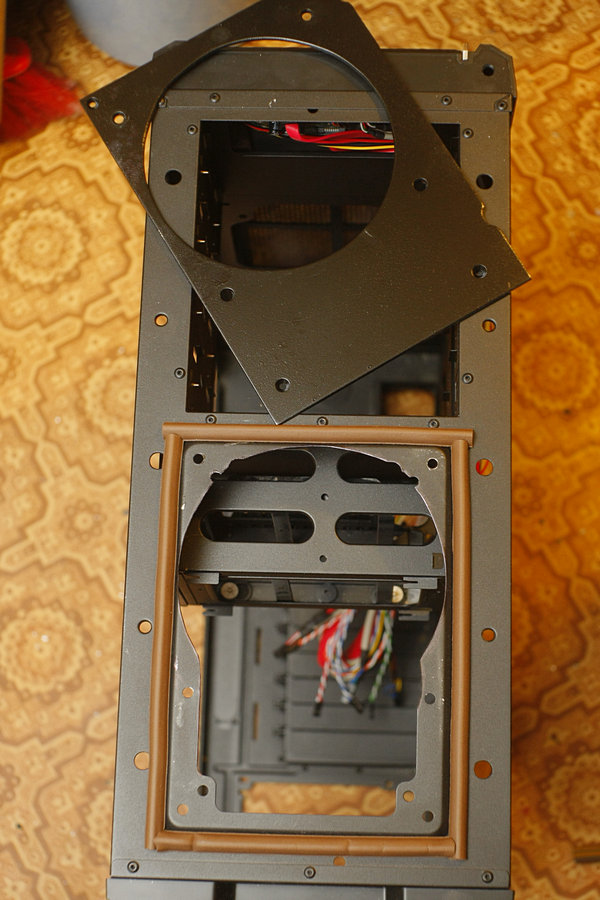

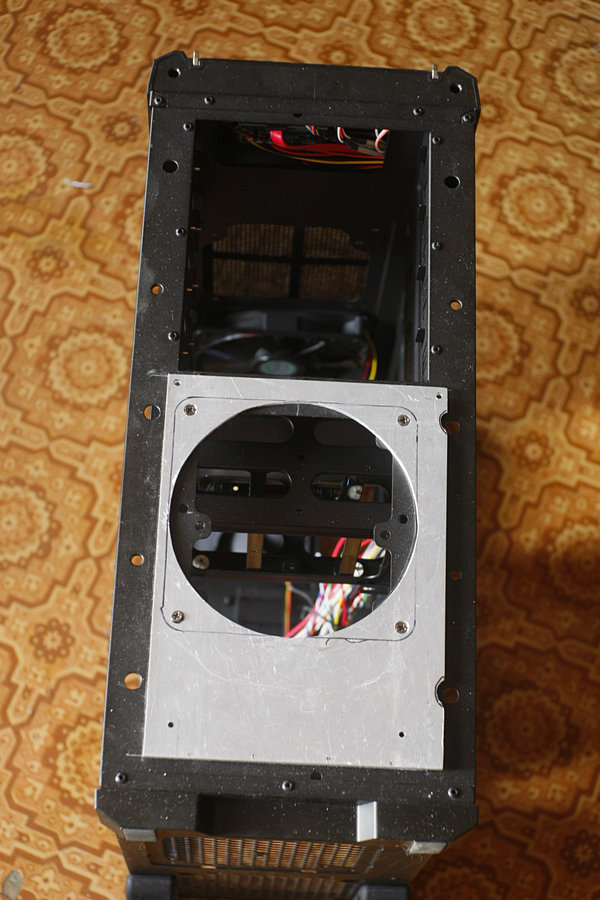

Поэтому не оставалось другого варианта как сделать дополнительную панель которая перекроет все не нужные щели и оставит только отверстие 140мм для вентилятора, а также в дальнейшем будет являться базой для "герметизации".
Соответственно всё лишнее попадающее в отверстие должно быть отрезано
Все отрезания, а также круглое отверстие 140мм замечтательно делаются электролобзиком (его мне тот же друг подарил на один из предыдущих респаунов, за что я ему очень как благодарен...)
Естно панелька была покрашена в черный цвет. Особых требований к качеству покраски нет так как под решеткой её практически не будет видно.

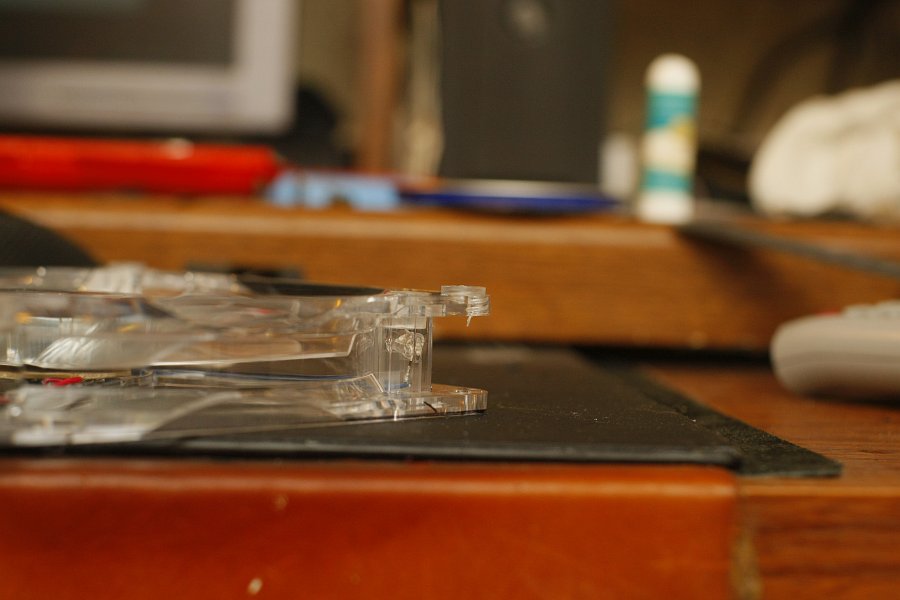

Видимо вентиляторы у фирмы Cooler Master, разрабатывают теже конструктора, что и корпусы... иначе как объяснить бортик 1-1.5мм вокруг посадочных отверстий?!
Ведь в результате вентилятор имеет зазор с поверхностью на которой он располагается, и через этот зазор по всему периметру, поток подсасывается "с заду на перёд"

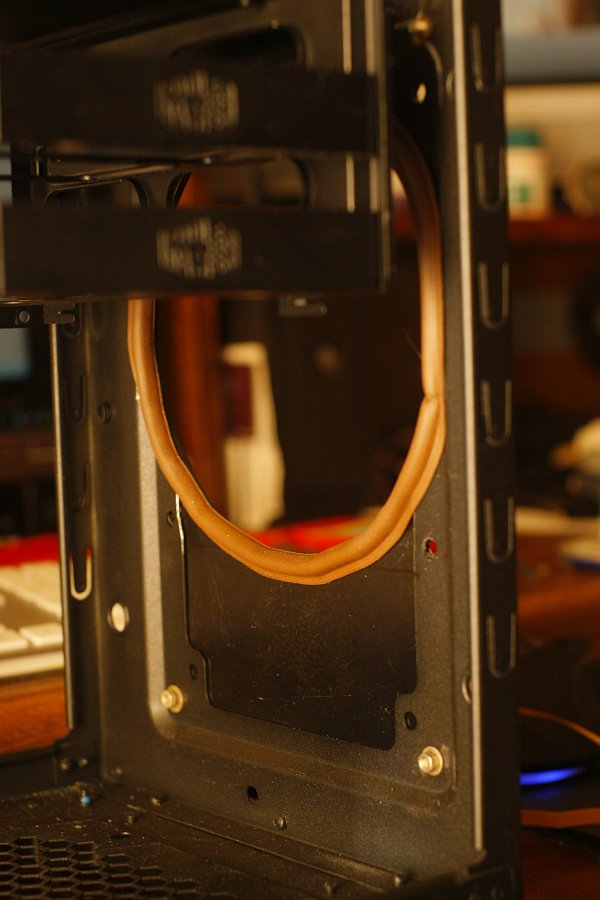

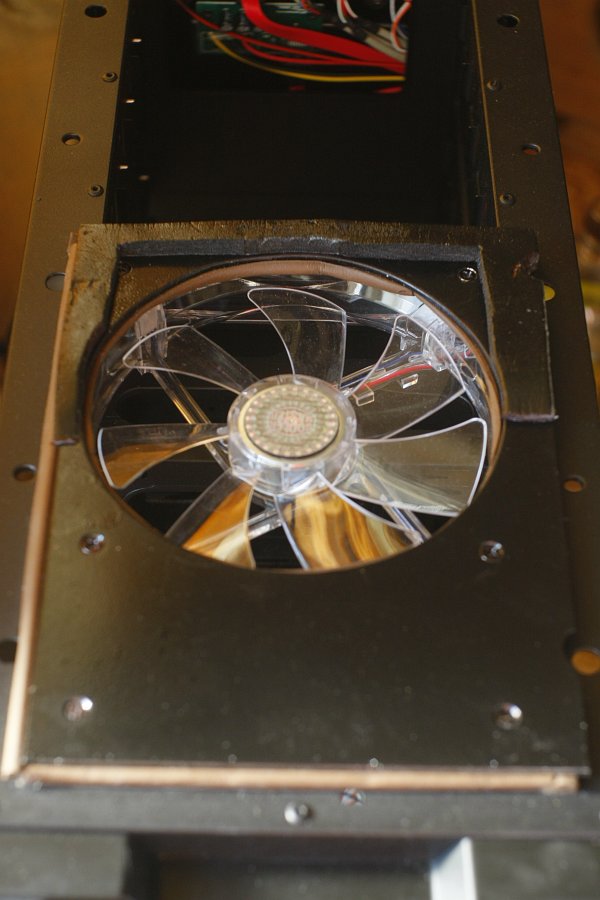

Поэтому пришлось сажать вентилятор на уплотнитель проложенный по периметру отверстия.

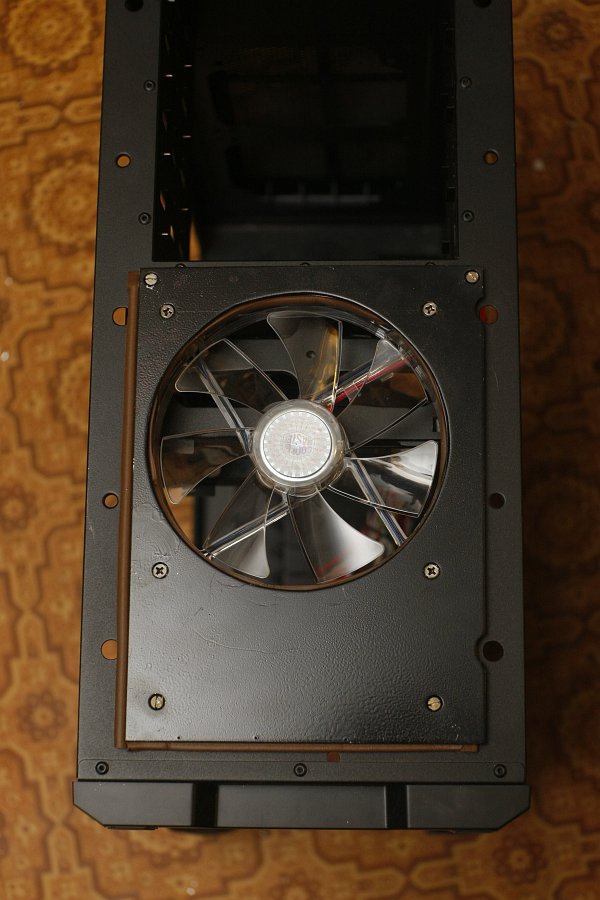

В результате получилось на мой взгляд вполне культурно
реклама
А вот после этого пришлось основательно ломать голову над конструкцией собственно фильтра. Не хотелось мне делать фильтр в виде всей морды как это было задумано конструкторами фирмы.
Так как фильтр лучше всего не пылесосить, а промывать то геморрой с просушкой всей передней панели и вытаскиванием 5" заглушек хотелось избежать...
Было желание просто взять фильтр, промыть продуть пылесосом или феном и вставить взад. Но при этом основное требование это простота съемки и установки и чтобы это делалось без встряхиваний.
Сначала долго придумывал всякие направляющие, петли какие-то, хитрые фиксаторы расположенные на боковых стенках... Потом неожиданно понял, что удобнее фиксаторы располагать горизонтально т.е. на нижней и верхней стороне...
И тут случилось просветление в результате которого способ креплением рамки получился совершенно простой и в тоже время эффективный.
В качестве фиксаторов оказалось удобно использовать уже существующие элементы морды, сделав в них небольшие пазы в которые будет заходить фильтр.

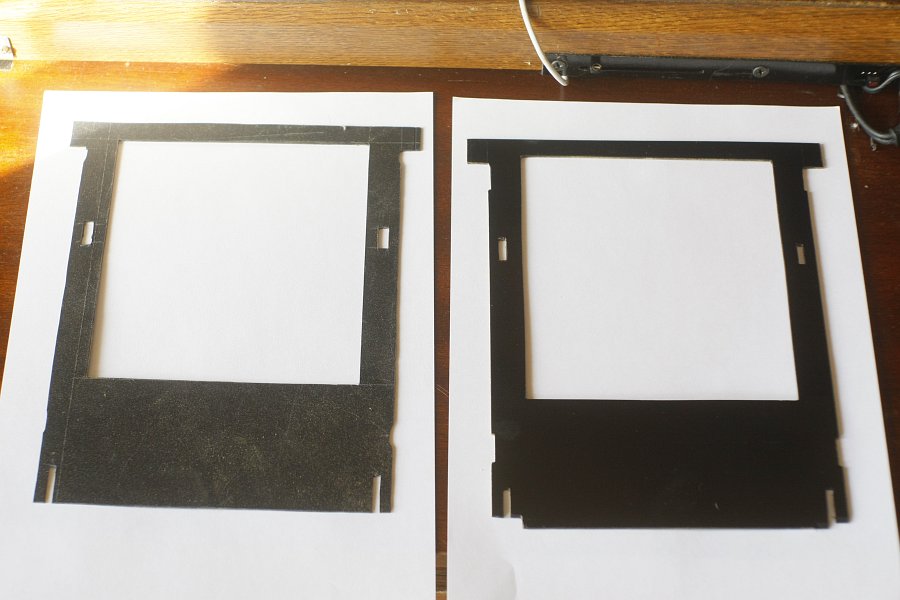

Так как нужно было очень точно выдержать размеры, то для начала рамку я сделал из толстой обложки скоросшивателя, а потом уже из текстолита (справа).
С лицевой стороны рамка была покрашена, а внутри я красить не стал, так как на эту поверхность клеиться ткань фильтра и краска будет помехой.

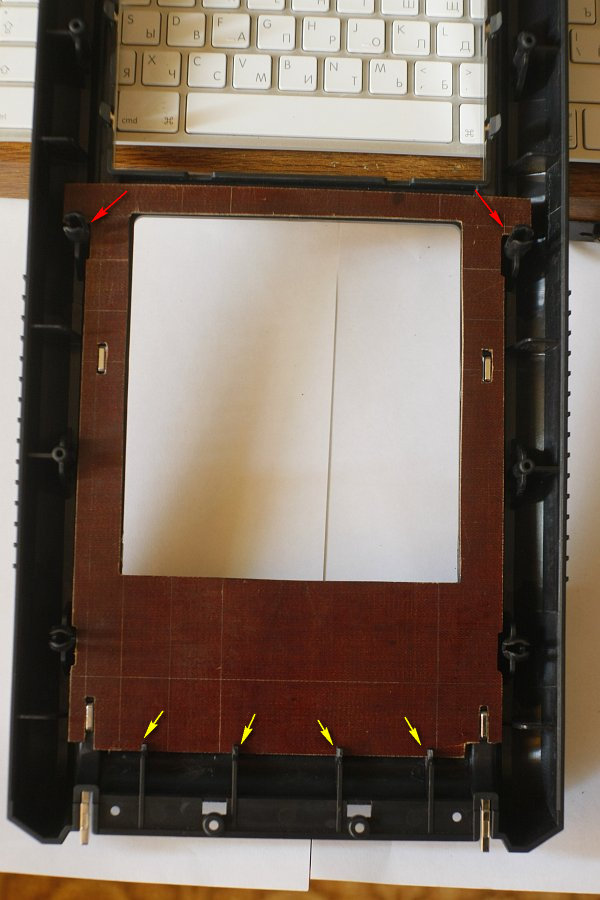

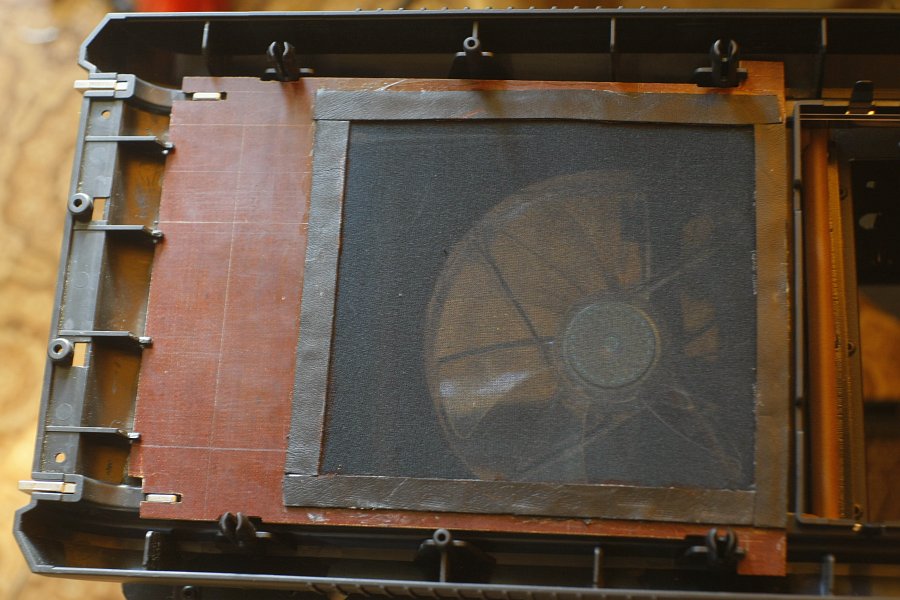

На картинке видно как располагается рамка внутри морды.
Красными и желтыми стрелками помечены места фиксации рамки в пазиках вырезанных в ребрах жесткости морды.
Рамка просто кладется на своё место и потом сдвигается вниз на 4-5мм чтобы войти в пазики.
В качестве собственно фильтра использовался толстый чулок.
Клеиться он элементарно - мажется моментом периметр дырки и ткани, через 10-15 минут приклеиваются последовательно, все стороны, для того чтобы не было "паразитного" приклеивания еще не приклеенных, используется листок бумаги.
Под конец периметр обклеивается полосками кожи (можно чем угодно хоть полосками от скоросшивателя).

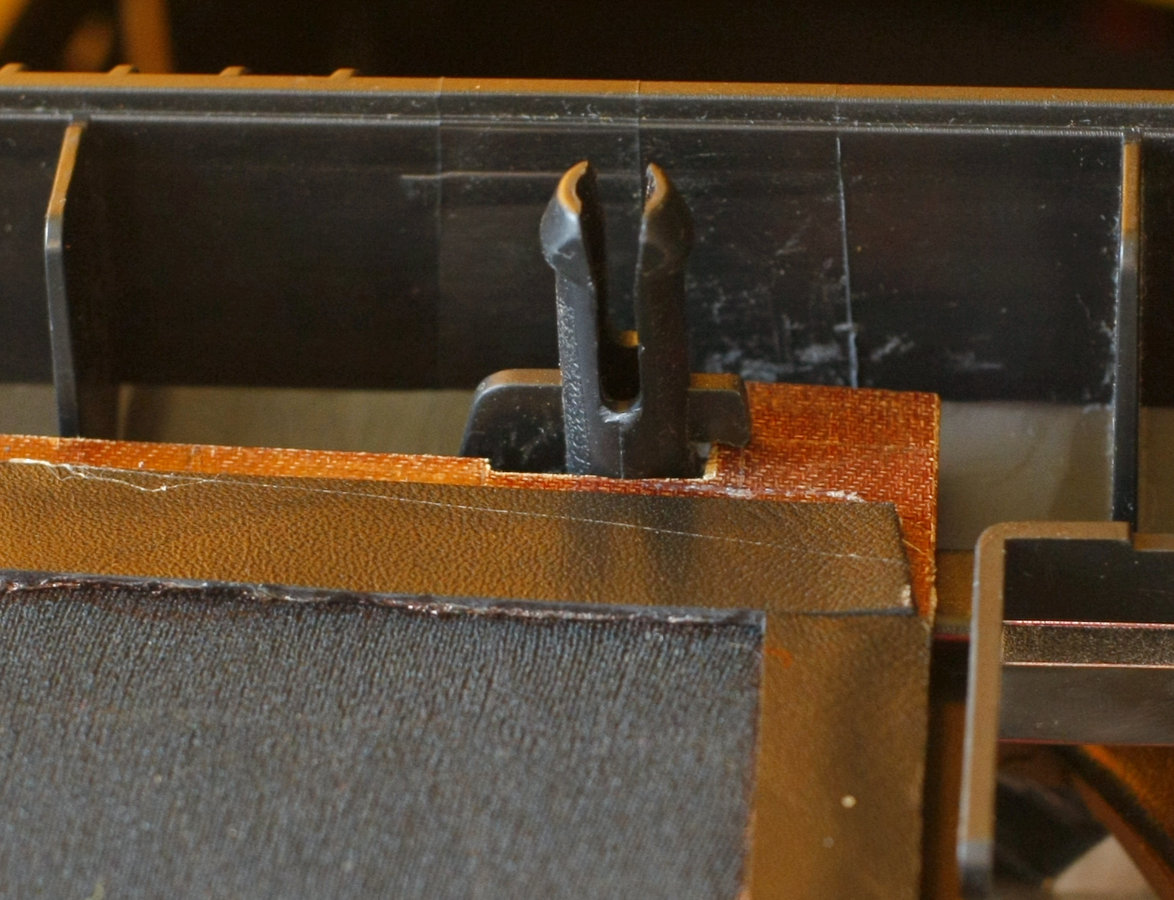

На этой картинке видно как именно фиксируется рамка в пазике
Оказалось, что внутренняя поверхность морды лица корпуса, имеет небольшой угол поэтому пришлось сделать небольшую окантовку вокруг отверстия вентилятора

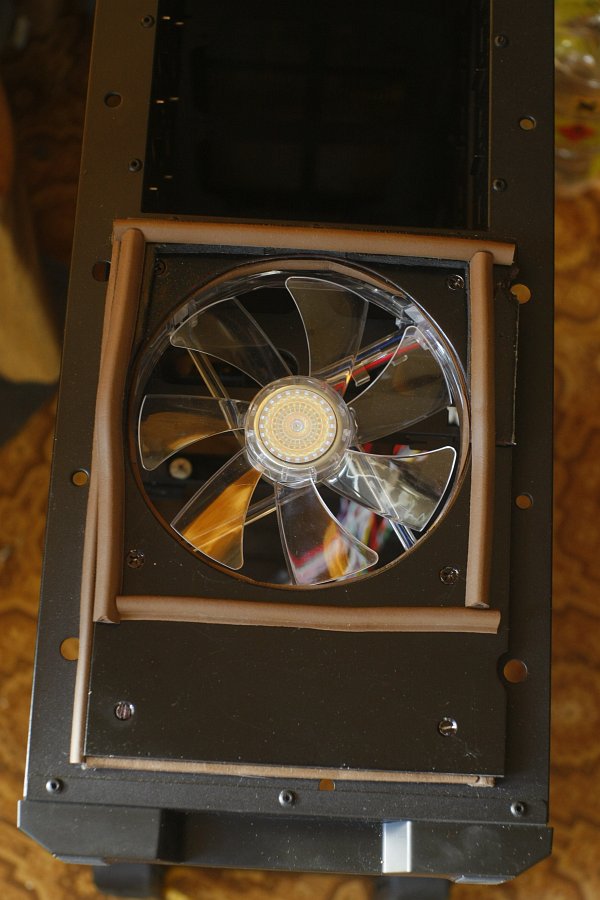

Для "герметизации" использовался все тот же замечательный уплотнитель который будет прижиматься к рамке из кожи вокруг квадратного отверстия фильтра.
Вот так это выглядит снаружи без решетки

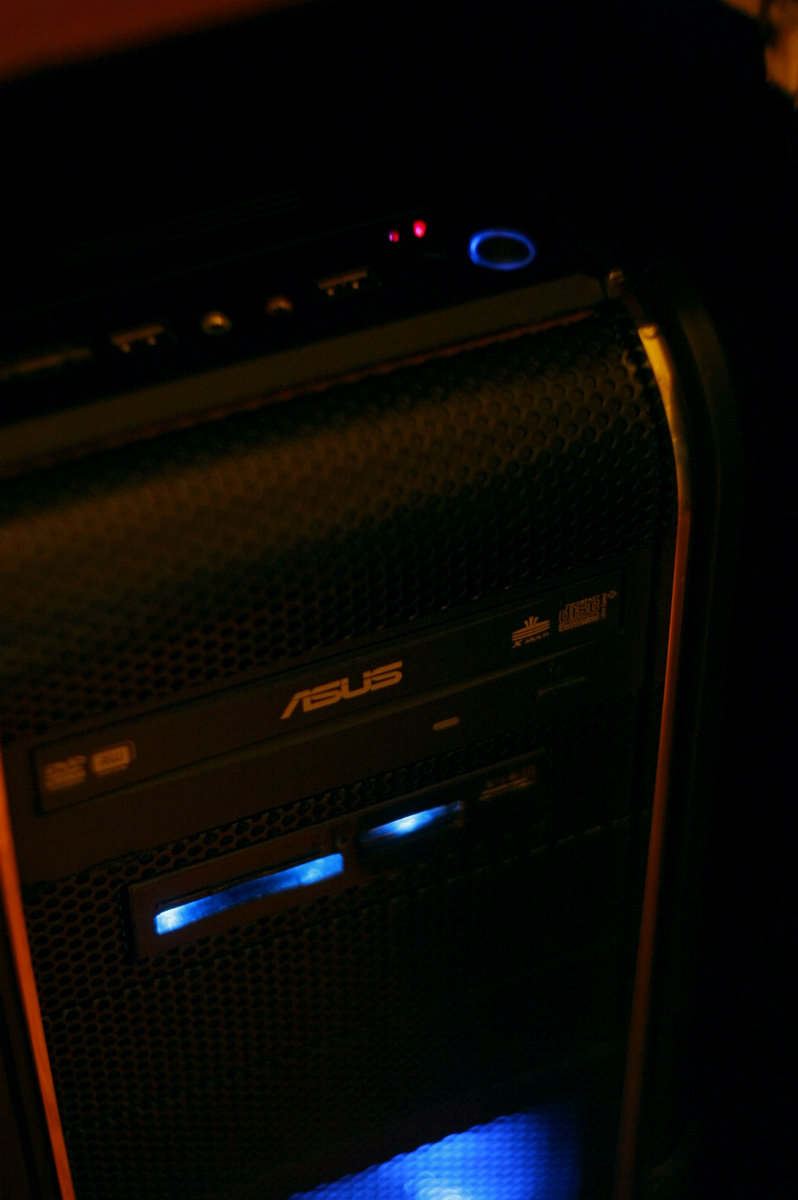

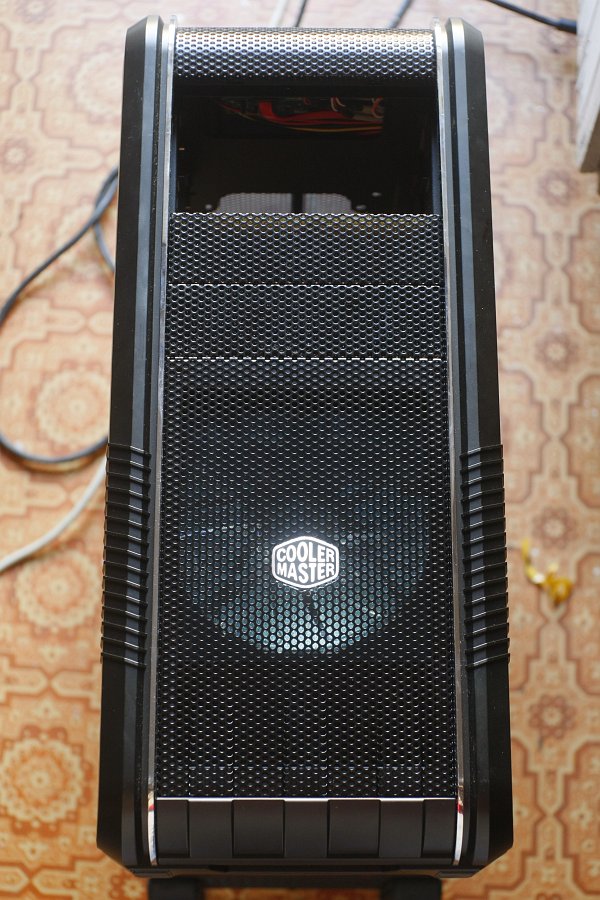

вот так с решеткой (На картинке также две заглушки 5" с черным поролоном внутри), снизу я фонариком подсветил.
В результате я получил то, что хотел - полную изоляцию отверстия вентилятора и легко съемный противо-пылевой фильтр.
Исходя из того что предыдущий корпус, имея фронтальный 120мм вентилятор и 80мм задний, успешно справлялся с охлаждением моего добра, я решил отказаться от верхнего 140мм вентилятора. Кстати его установка сильно нарушает баланс между входным и выходными потоками, в пользу последних, что способствует всасыванию пыли во все дырки.
Под верхнюю решетку я пока проложил 5мм поролон крашеный в черный цвет, но собираюсь вообще "законопатить" эту дыру... пока думаю как это сделать лучше.
Снизу все дырки также были заклеены, решетка под БП просто скотчем, вместо сетки ближе к морде вставлен аналогичный кусок вырезанный из черного скоросшивателя и заклеен по периметру черным скотчем.

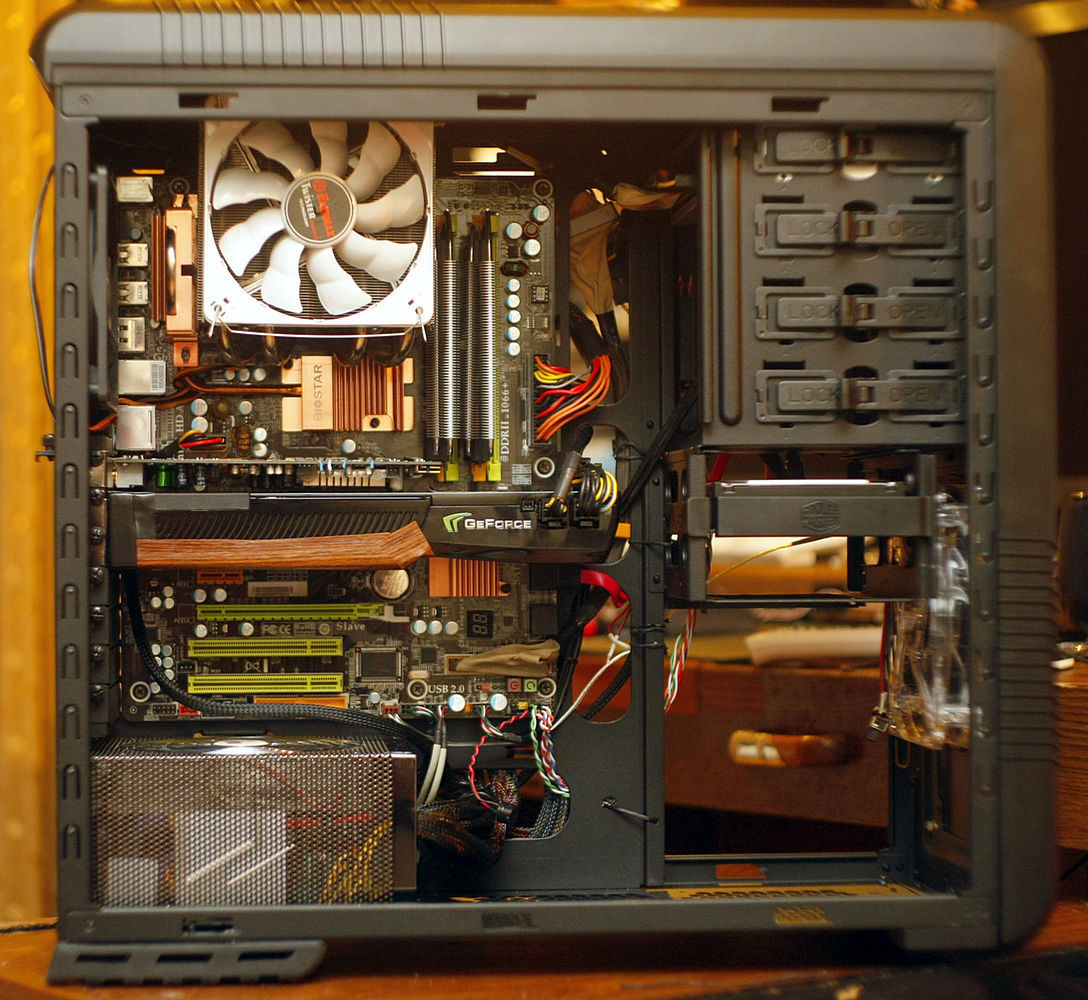

Вообще корпус собирается просто замечательно, хотя с проводами пришлось повозиться...

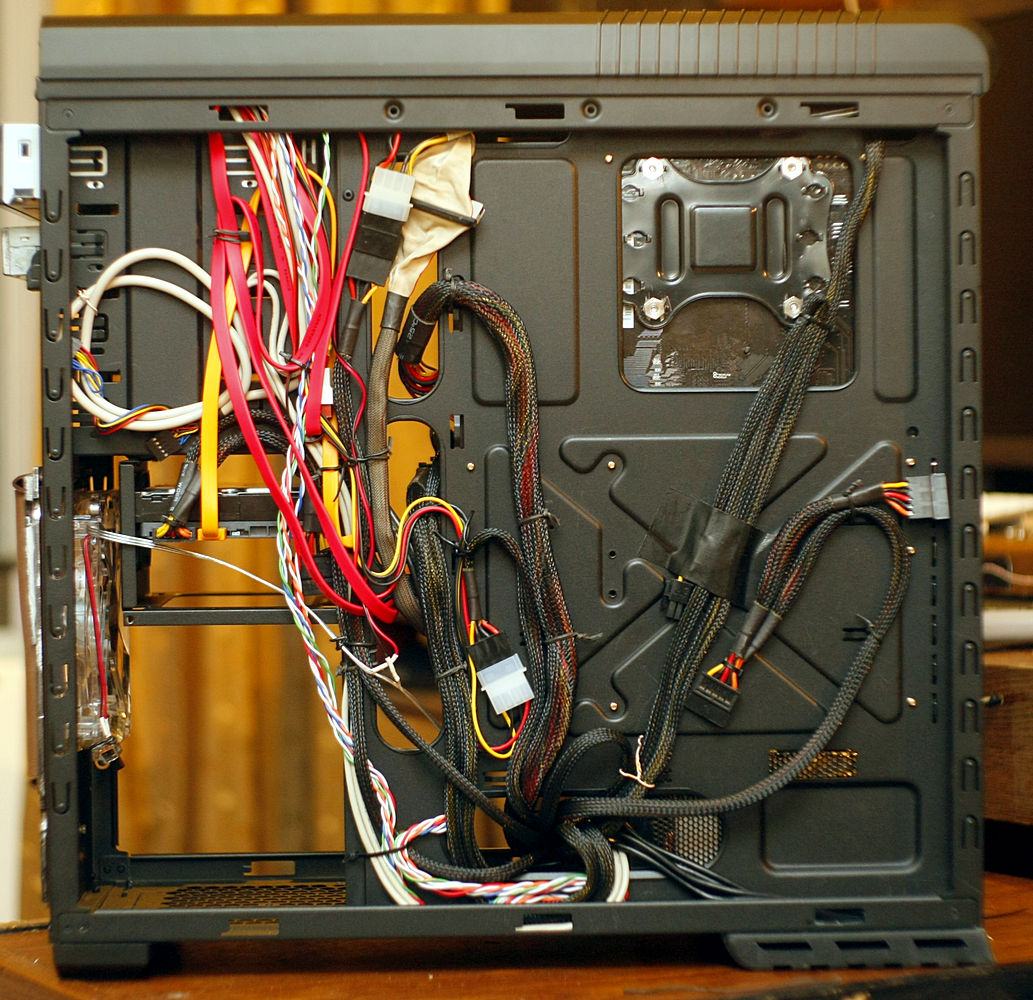

Зато со стороны мамы ничего лишнего вообще нет
Кнопочку которая включает выключает подсветку вентилятора я использовал для переключения скорости фронтального вентилятора - вентилятор подключен через резистор 39 Ом, при нажатии кноки резистор шунтируется и скорость естно возрастает.
А выключатель подстветки разместил на самом вентиляторе, всеравно предполагается что подсветка будет всегда включена
Оказалось, что по шуму новый корпус слегка громче чем предыдущий...
Это слышно только ночью, днем, даже с выключеным телевизором, новый корпус не слышно, ну или надо очень прислушиваться.
Выяснилось, что виной дополнительному шуму задний вентилятор (120мм) прикрытый решеткой с шестигранниками, я думаю, что именно об эту решетку он и гудит...
Планирую выкусить эту решетку нафиг и вместо неё поставить нормальную проволочную или вообще не ставить так как нечему под столом тыкаться в лопасти
Пришлось еще доработать кнопку включения.

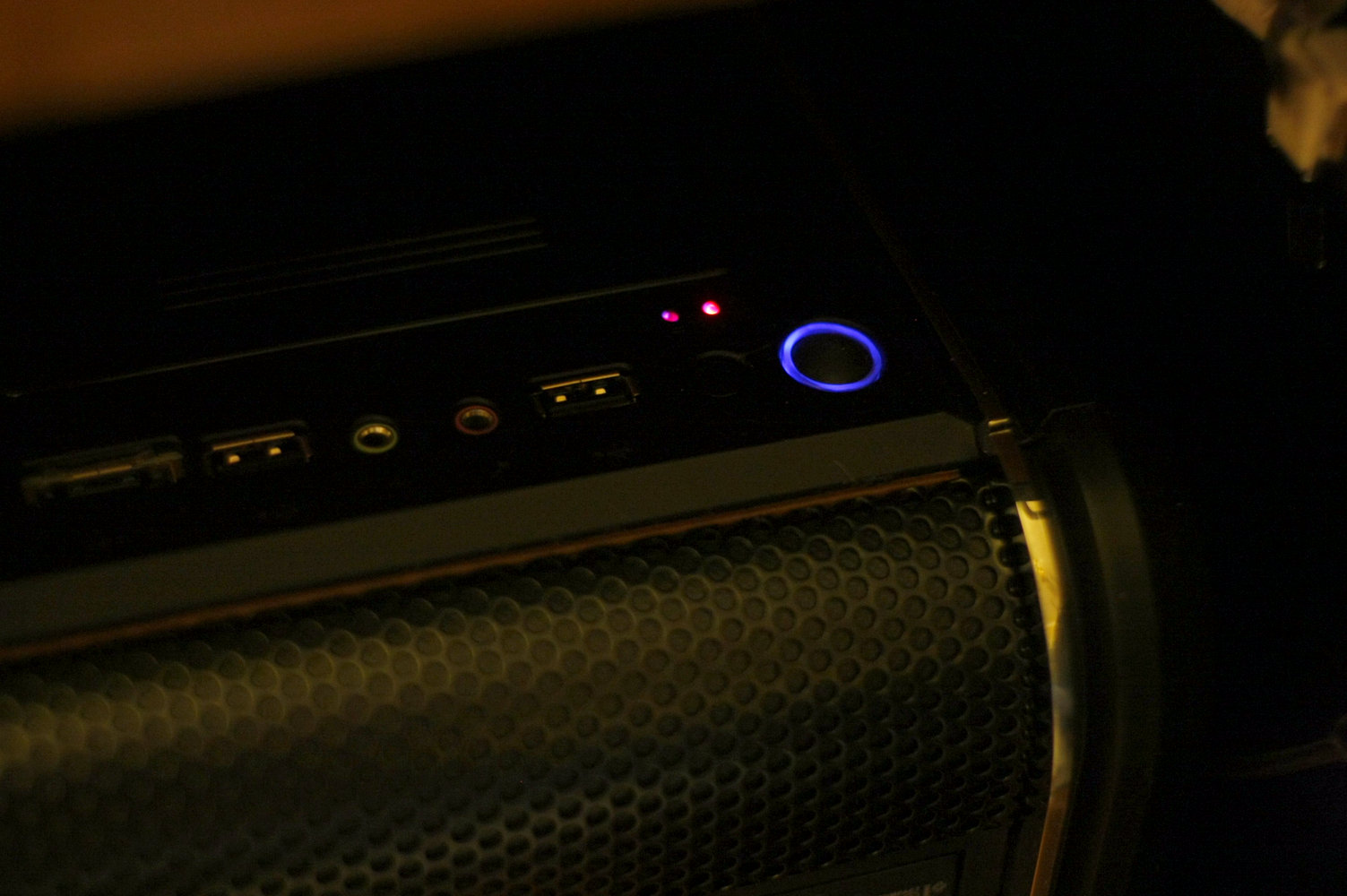

К сожалению в полусумраке, под столом черную кнопку питания совершенно не видно, а нащупывать её мне надоело... поэтому я переделал её сделав светящейся.
Снизу в гнезде кнопки просверлил дырки, через которые светит синий светодиод.
Саму кнопку сделал из шприца 5мл, он очень хорошо подошел... включая черную резиновую нашлепку на поршне.
Обсуждения и вопросы -http://forums.overclockers.ru/viewtopic.php?f=25&t=353616&p=7184454#p7184454
или в личку.
