Делаю свою версию охлаждения для GTX 1050 и дорабатываю заводской системный блок Lenovo

Доброго всем дня, друзья!

Захотелось рассказать о своём мини-проекте. Долгострой, которым я тоже хочу поделиться, как я ранее сделал это со своей давней работой по старшему Hawaii. Поскольку моя задумка по 1060 пока заглохла на этапе доработки, а 1050 в исправном состоянии потребовалась уже сейчас, буду писать про неё. Тем более она готова, она работает и скромные задачи свои выполняет. Да, 2025 год, да, мои подопытные карты устарели основательно. Но это не делает их непригодными для доработок, а как раз наоборот — способствует.

Почему GTX 1050? Когда в 2022-м году я покупал её себе на эксперименты, у меня не стояло цели её серьезного применения. Мне просто была нужна Low Profile карта для моего проекта с корпусом от Lenovo ThinkCentre. Изначально предполагались эксперименты с системой охлаждения: пилим, печатаем — всё как я люблю. Но покупать для этих целей здоровую во всём многообразии аспектов карту не хотелось. Это дорого. Даже старые LP карты сейчас стоят немало. 1050 скоро 10 лет исполнится, а цена на неё может быть выше, чем на нормального размера 1050 Ti или сравнима со средней 1060, а за некоторые 750 Ti на рынке просят как за вполне современные RX 6400. Полагаю, цена компактности. Рынок б/у отражает спрос как нельзя лучше.

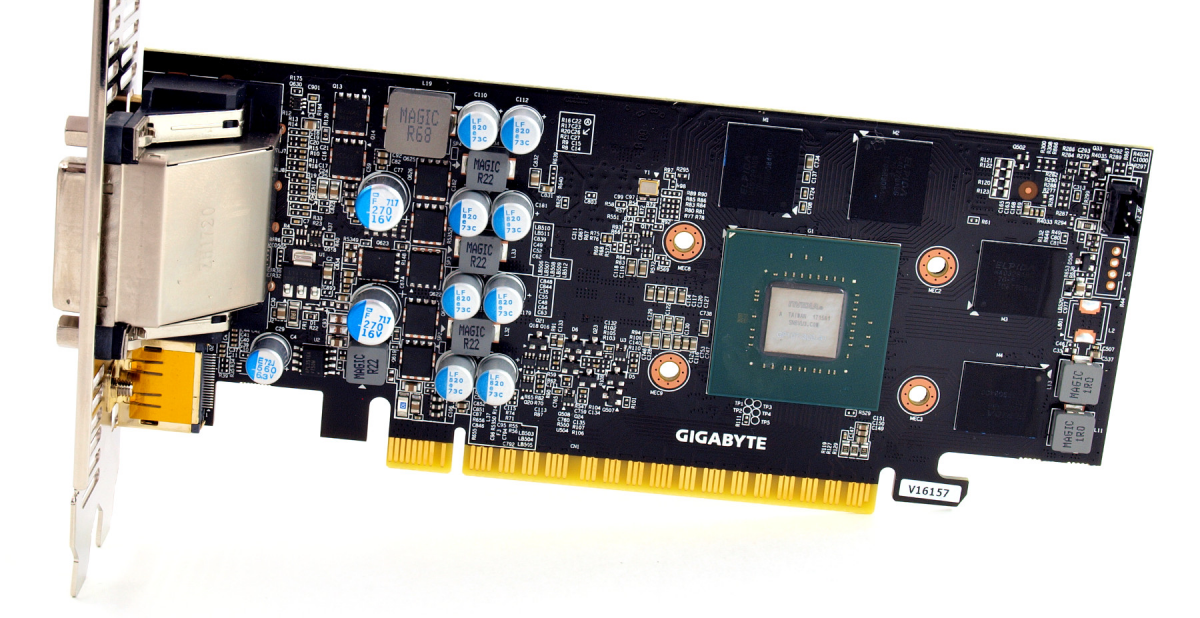

Рис. 1. Героиня статьи (фото с просторов Оверов).

Несколько месяцев мониторинга площадки бесплатных объявлений, и вот он, идеальный вариант для экспериментов – Gigabyte GTX 1050 LP без пластика и вентиляторов, голая карта с жеваным радиатором за 1600 рублей. Связался с продавцом, мне прислали видео работы. Драйвера устанавливаются, карта не выключается и не вешает ПК. Ровно то, что мне нужно. При встрече с продавцом обнаружил сбитые компоненты на тыльной стороне. Были сбиты, но оставались на плате. Карта работала при этом, потому забрал её к себе.

Привез домой и быстренько вставил в комп во второй слот материнки. Карта работала нормально. Нюанс выяснился, когда вставил карту в первый слот. Чёрный экран без признаков жизни. Повторный осмотр показал отсутствие конденсаторов на части линий PCI-E.

Решив, что я ничего уже не потеряю, достал из закромов трупик от древней GeForce FX5700 с PCI-E интерфейсом. Аккуратно паяльником повыпаивал с неё конденсаторы и не без потерь пересадил их на 1050. Часть была утеряна в процессе пайки — улетали из пинцета в неизвестном направлении. Семь были пересажены удачно, а с восьмым пришлось повозиться: пятачок, куда он был припаян, отсутствовал, поэтому пришлось кидать веточку напрямую от разъёма PCI-E, потом покрывать это дело лаком для ногтей. Ну и повосстанавливал расположение элементов с тыльной стороны платы, которые стояли не на своих местах. Владелец карты откручивал винт радиатора плоскогубцами, повредил много всего остального. Не надо так делать!

Рис. 2. Восстановление линий PCI-E

По итогу карта заработала на положенной третьей шине. Осталось подумать, что делать с системой охлаждения. Гигабайтовский радиатор был сильно побит жизнью. Я планировал, что подпилю часть его рёбер и интегрирую в него вертушку от старого интеловского кулера на 478 сокете. Только это не подошло. Плюнув, я оставил проект на почти два года. В жизни была другая куча дел, которой стоило заниматься, поэтому 1050 могла и подождать.

Пока… На работе не обнаружил карточку 1030 LP с пассивным охлаждением с примерно таким же расположением монтажных отверстий в виде прямоугольника, как на моей плате. Взял её домой для тестов, сделал замеры. Не подошёл мне такой радиатор, в общем. Поменял её прокладки и пасту, отнес обратно на работу. Опять же, стал мониторить объявления на присутствие трупиков подобных карт или их систем охлаждения. Был найден радиатор от MSI 1050Ti с двумя вертушками за 600 рублей. Найден, заказан, принят. Радость, однако, и тут была недолгой. Моя надежда на совместимость монтажных отверстий с моей картой не оправдалась. Монтажные отверстия не подходили. Ну, мы же не унываем, мы — рукоблудим!

Рис. 3. Донор системы охлаждения и вентиляторов (фото из интернета).

Из радиатора выкрутил все закладные стойки под монтаж СО, расчертил новые, стал сверлить. Допустил ошибку при сверлении одного отверстия. Сверло повело в сторону, и отверстие оказалось сильно смещено. Два из четырёх оставшихся стояли примерно идеально, третье было испорчено, а четвертое я уже не мог использовать. Выкинуть радиатор и искать новый? Не хотелось. Решил монтировать на два отверстия. Они были по диагонали и в целом должны были закрыть потребности в креплении радиатора к карте. Прикрутил — стоит хорошо. Добавил прокладки на два кристалла памяти и на противоположную сторону подложил одну толстенькую между радиатором и текстолитом — чтобы радиатор не перекашивался. Всё получилось!

Рис. 4. Крупным планом

Настала очередь вентиляторов. Тут меня ждал очередной провал. Вентиляторы оказались нерабочими. Ни подача напряжения от лабораторника, ни подключение их к карте не приводили их в движение. С досады выкорчевал их с посадочных гнёзд, достал из дальнего ящика две свои 40-мм китайские вертушки, откусил у них корпус и винтами притянул к кожуху от 1050 Ti, перепаял хвосты от родных вертушек MSI, подключил к карте. И эта конструкция целиком заработала нормально. Вертушки с радиатором охлаждали моего страдальца 1050 неплохо, но очень громко. Мне это не нравилось. Поэтому карта ушла в ящик еще на какое-то время, пока я не задумал обновить компьютер своим родителям.

Рис. 5 и 6. Новые вентиляторы вместо неисправных.

Лет 6 назад я собирал родителям неплохой комп на 775 сокете с Q9300 в разгоне и Asus P5E в основе. 8 GB DDR2 с частотой 800 МГц и GTX 670. Было предположение, что на компьютере будут поигрывать. Однако это не случилось. Комп используется для просмотра ТВ, иногда для работы. Нужно было сделать более компактную, тихую, экономичную систему, которой стал найденный мной готовый системный блок Lenovo ThinkCentre e73 в SFF-исполнении на чипсете H81 и моим любимым сокетом 1150. В очередной раз достал из закромов очередную железку — скальпированный i5 4590. Поставил и погрустил. Это горячий процессор для такой системы. Ну что делать? Нашел на доске объявлений Xeon E3 1265L V3 о 45 Ваттах, поставил в систему. Отлично! Работает, не греется — верное решение. 1050 при этом заняла своё место сразу. Однако вентилятор у нее пока стоял 60-мм корпусный, прикрученный на проволочки. Для тестов подходило и ладно. В 3D Mark FireStrike и SkyDiver процессоры показывали себя около идентично. Другие тесты не делал, потому что 2 ГБ у 1050, 8 ГБ DDR3 1600 и H81 серьезно душат возможности платформы.

Рис. 7. Прогоны в 3D Mark.

Ссылки на результаты тестов:

http://www.3dmark.com/fs/33431627

http://www.3dmark.com/fs/33376564

http://www.3dmark.com/sd/6521275

http://www.3dmark.com/sd/6519798

Помимо процессора, памяти, процессорного вентилятора из закромов, видеокарты, в системнике нужно было сделать одну важную доработку. Специализированные разъёмы питания Lenovo предполагали подключение только двух накопителей: привода DVD (он нужен, у родителей много дисков с фотками и видео) и жёсткого диска (такого железа у меня тоже очень много в заначке). То есть всё. А нужно больше: добавить обязательно SSD! Как решать эту проблему? Найти старый неисправный БП, отрезать от него ветку с питанием SATA, распиновать разъём Lenovo и вкрутить туда свежеотрезанный кусок. Это было сделано почти моментально. Наконец пригодились распиновщики из заначки. Паять не стал, как и не стал придумывать более серьёзное решение. SSD нужно пять вольт. Токи небольшие. Скрутки должно хватить. По сути, хватило. Работает исправно. Вопрос решён. Но не полностью.

Рис. 8, 9, 10. Дополнительное питание для SSD.

Проволочное крепление вентилятора к радиатору карты нельзя было оставлять. Вентилятор запитывался от материнки (на удивление, мест, куда можно подключить вентиляторы, на плате Lenovo очень много, больше, чем мест, куда вентиляторы можно поставить). Это надо было исправлять, а время поджимало. Еще месяца четыре назад я начал проектировать пластик системы охлаждения для крепления 60-мм вентиляторов. Он был достаточно массивным по проекту. Накрывал собою радиатор полностью, должен был печататься порядка 6–7 часов. Мне такое не подходило. По итогу, когда уже надо везти компьютер родителям, я переосмысливаю концепцию и проектирую два небольших симметричных крепления, которые встают на радиатор идеально и при этом держат вентиляторы только с одной стороны. Каждая деталька печаталась около 45 минут. Была установлена на место и приняла в себя два вентилятора формата 60*10. И дополнилась печатной короткой планкой LP собственного проектирования (не без ошибок, но рабочая).

Рис. 11. Крепление вентиляторов.

Рис. 12. Задняя планка видеокарты.

Следующим этапом было производство проводки. На карте используется 3-пиновый стандартный коннектор. У меня были только 4-пиновые. Выпиновал один лишний пин и поставил разъём, какой имелся. А вот с другой стороны нужно было подумать. Вентиляторы должны быть синхронизированы. Это значит, что провод из одного вентилятора должен входить и выходить из другого. Родные вентиляторные провода слишком толстые. Шесть проводов точно не поместятся в теле вентиляторного корпуса. Эту проблему решил куском проводки от RGB подсветки радиатора SSD. Она была 5-вольтовая, я немного её испортил, поэтому проводка лежала отдельно от радиатора. Проводки у неё тоненькие. Подошли идеально. К одному из вентиляторов были подпаяны все три проводка. Ко второму — только два: 12 В и общий. Сигнал тахометра со второго вентилятора мне неинтересен, так как вентиляторы идентичные. Еще я смотрел, что производители видеокарт тоже берут скорость вращения только с одной вертушки, поэтому сделал также.

Всё собрал воедино, подключил, выглядит просто прекрасно, как для самоделки. Но! Всегда есть «Но»! Подготовленные мной 60-мм вертушки вращаются с частотой 4200 оборотов в минуту. Видеокарта это видит, но то ли контролировать не может (есть вероятность, что нужный контроллер неисправен), то ли не умеет. Нужно было паять резисторную сборку, чтобы снизить напряжение на вентиляторах. И я этого делать не стал. Просто заказал в магазине вентиляторы на 2400 оборотов. Они пришли на следующий день и тут же были установлены по уже известному принципу.

Рис. 13. Вентилятор 5Bites FB6010S-12H3. Очень сильно дуют

Рис. 14, 15. Новая проводка.

Рис. 16. Вентиляторы в сборе.

Рис. 17. Вентиляторы Exegate EX06010S3P. Они на 2,5 тысячи оборотов. Дуют слабее, и не такие шумные.

Рис. 18, 19, 20, 21. Вид на карту с разных сторон.

Рис. 22, 23. Установка в корпусе.

Рис. 24. Крепление SSD к жесткому диску. Примитивно и надёжно - пластиковые карты.

Рис. 25. Подобрал подходящий радиатор на чипсет, обрезал его по высоте и приклеил на температурный двухсторонний скотч.

Рис. 26. FurMark.

Что в итоге? Карта работает. Шумит приемлемо. Греется не более, чем задумано (полочка в FurMark фиксируется на 80 градусах примерно только через 10 минут прогона теста). Результат проекта достигнут процентов на 95. Есть что доделать, но это уже косметика. Так-то и радиатор можно отдать аргонщику, восстановить алюминий, а можно насверлить отверстий со смещением и сделать более красивой свою работу, но это уже совершенно другая история.
