Вот и настало время, когда я продал один из своих компьютеров и собрал систему на  Ryzen 5 3600. Процессор был куплен в комплектации Box, включающей в себя охладитель Wraith Stealth.

реклама

Первые два дня работы (разгон памяти и игры) выявили достаточно высокую шумность боксового кулера, что после Zalman CNPS10X Optima с тихим вентилятором Arctic Cooling F12 PWM PST несколько досаждало. Беглый поиск кулера за вменяемые деньги, штудирование ветки по системам охлаждения на нашем ресурсе, остановили мой выбор на модели ID-Cooling SE-214L-W, последняя буква не имеет никакого   значения,  она обозначает лишь цвет, так что дальше он будет упоминаться как SE-214L.

Кулер был установлен по прилагаемой инструкции, в желании наконец-то во что-нибудь поиграть, сперва не придал значения конструкции крепления, хотя несколько и удивил отказ от достаточно качественного бэкплейта, идущего с материнской платой, имеющего выштамповки и круговую завальцовку для придания жесткости. Было решено разобрать свежесобранную систему для инспекции.

реклама

Сразу прошу прощения за отсутствие штангенциркуля, замер производился строительным уголком, но в данном случае это не столь важно, десятые миллиметра не играют роли в данном случае.

Демонтировав и покрутив в руках материнскую плату, была замечена явная деформация бэкплейта, идущего в комплекте с кулером.

реклама

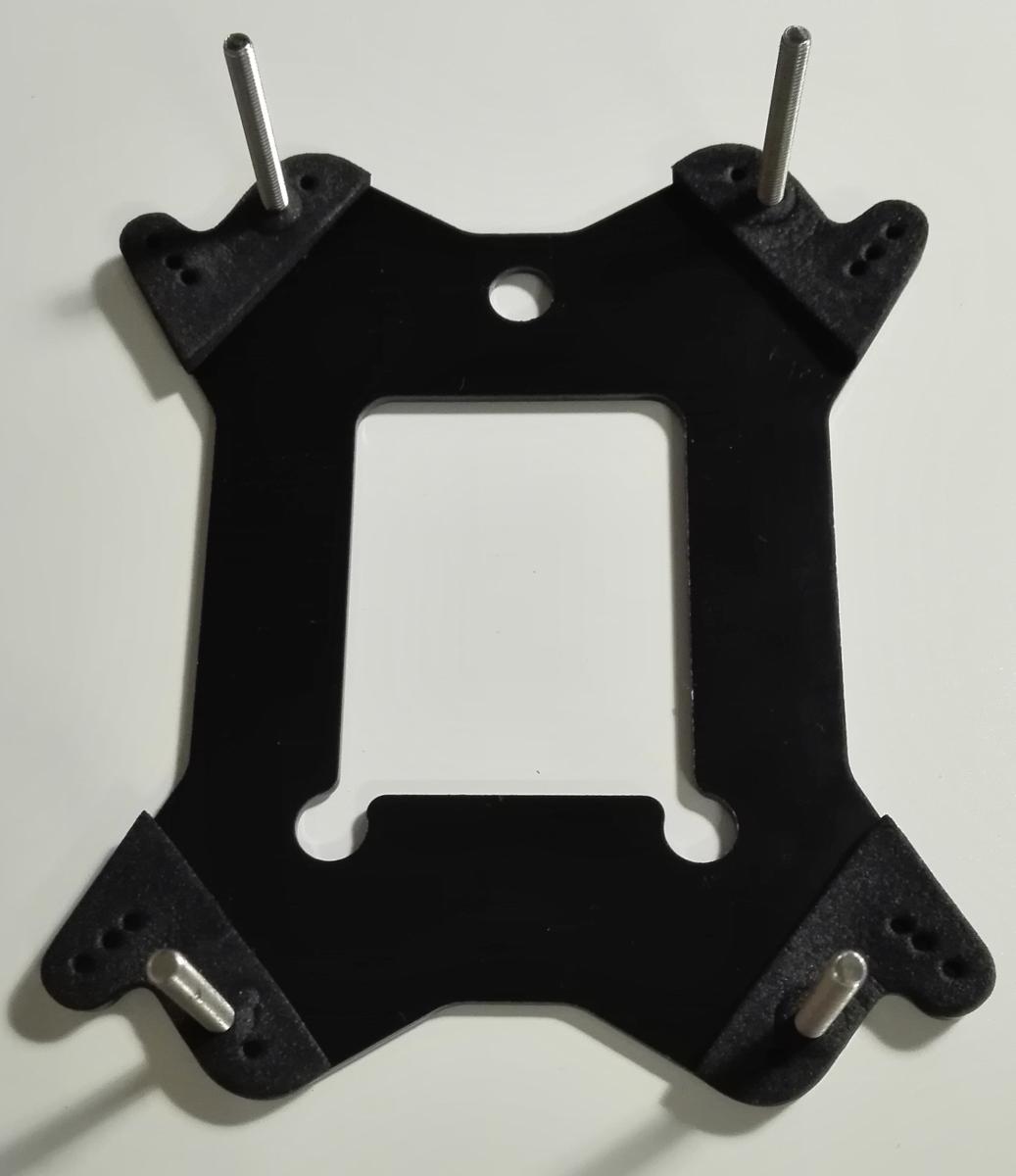

Он представляет собой ровную пластину металла, никак не усиленную какими-либо ребрами жесткости, прилегающую через пористые прокладки к материнской плате в местах сквозных отверстий для крепления радиатора:

Вооружимся уголком для наглядности:

реклама

реклама


Армирование подсокетного пространства вообще не предусмотрено, но это было и понятно еще при рассмотрении конструкции бэкплейта.

Решено было этот ужас убирать, поскольку на платах с сокетом AM4 не предусмотрено подсокетного бэкплейта, как на платформах intel, и всю нагрузку от прижима кулера к процессору берет на себя бэкплейт кулера и в случае его отсутствия  -  текстолит. Выгибание платы со временем это лишь вопрос времени. Этот вариант нам не подходит.

Снимаем. Но что поставить взамен? На помощь приходит уже упомянутый выше бэкплейт, идущий в комплекте с материнской платой.

Для начала вкручиваем шпильки, идущие с новым кулером, резьба совпадает:

Так как родной бэкплейт выступает за пределы платы с лицевой стороны, нужно было компенсировать высоту упорных гаек просто поменяв из местами:

От этой идеи пришлось отказаться, несмотря на то, что изначально при притягивании радиатора идет выборка зазора от бэкплейта до текстолита, и конструкция получается достаточно монолитная и усиленная, хоть и не лишенная некоторых недочетов, о которых расскажу ниже:Так что, пойдем еще лучшим путем, на помощь приходит часть родного крепежа, идущего с материнской платой, два пластиковых крепления охладителей под скобу «защелку»:

Теперь необходимо их закрепить, используем идущие в комплекте с кулером высокие гайки с накаткой. Они идеально заходят в крепежные выемки в пластиковых креплениях:


Получилось отлично, но разница в высоте между стоковым креплением кулера и нашим монтажом примерно 4 мм.

Первое фото, стойка стоит на предлагаемой производителем демпферной прокладке. Второе фото - разница в высоте с нашей конструкцией:

Эти 4 миллиметра нужно где-то искать. Изначально планки крепятся на алюминиевую прижимную площадку радиатора через сквозные сверления в алюминиевом основании, к нижней его части, мне не очень нравится такая конструкция, так как присутствует напряжение натяжения в витках резьбы, что не является верным конструктивным решением.

Замерим примерную толщину алюминиевой площадки:

Отверстия для крепления сквозные, резьба нарезана по всей длине отверстий, переставляем прижимные пластины на верхнюю часть площадки и примеряем радиатор:

Отлично, основание радиатора легло на теплораспределительную крышку процессора, зазор для хода прижимных пластин имеется, от недостатка, описанного выше, крепление избавлено. Теперь винты в основании выполняют не силовую, а удерживающую функцию. Сравниваем его со стоковым креплением, предлагающимся производителем кулера, такой же или чуть больше, для большего прижима можно оставить именно так, а можно сделать зазор  меньше, добавив демпфирующие шайбы из комплекта:

Осталось равномерно затянуть крепления комплектными гайками T-Nut:

Неплохой кулер в итоге стоит на хорошо усиленном оригинальном бэкплейте AM4.

Главный недостаток устранен без применения каких-либо дополнительных материалов (в случае именно этого кулера - SE-214L).

Основная идея этой статьи, наравне с рассказом о переделке SE-214L, показать, что не все бэкплейты одинаково хороши, т.к. у AM4 нет своей подсокетной армирующей рамки, ее функцию выполняет заводской бэкплейт. Это место испытывает большие нагрузки, приводящие к деформации и выгибанию текстолита и возможным трещинам в дальнейшем, в случае установки охладителей на бэкплейты, как у рассматриваемого кулера или пластиковые или вовсе без него. Вышедшая через какое-то время из строя материнская плата, явно не то, что мы ожидаем, собирая новенький компьютер.

Будьте внимательны!

Спасибо за внимание!
