Обзор материнской платы MSI 785G-E53
реклама
Почему все-таки я выбрал MSI?

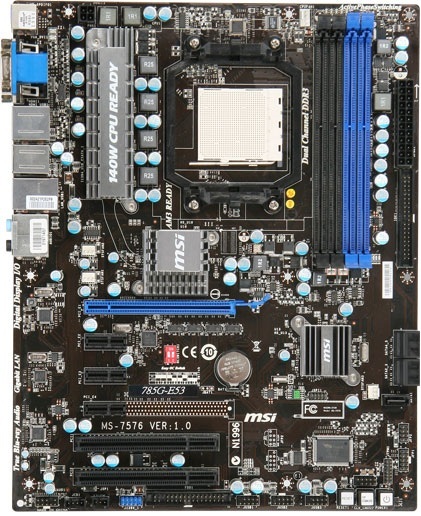

1.Форм фактор ATX;
mb
2.На задней панели 6 портов USB, eSATA;
rear1
3.Звук реализован микросхемой Realtek 889 (лучше чем Creative. Была Live впечатления очень неприятные)
4.Радиатор на силовой части;
Radiator1
5.4 пиновый разъем для питания процессора (такой как на моем БП);
6.Поддержка процессоров до 140Вт т.е. есть запас для разгона;
7.Так же по тестам матплат на 785 чипсете материнка MSI (другая) была более экономной в плане энергопотребления, чем Gigabyte и ASUS;
8.ASUS мне неприятен (матплата на nForce2 и DVD-ROM были не очень);
9.На Gigabyte отзывы пользователей не хорошие (плюс была мать на VIA KT880);
10.Biostar, ASRock – смотрел обзоры, но не моё.
11.Купил бы EPOX, но они уже в истории (есть мать на nForce4, только положительные отзывы).
В общем в конце выбирал или MSI 785G-E53 или Gigabyte MA770D-UD3P. Как Вы поняли я выбрал MSI.
Возможности которые есть, но я их использовать не планирую.
1.Наличие встроенного видео и все функции, что с ним связаны.
2.IEEE1394 выведен на заднюю панель.
Переписывать сайт MSI мне не хочется, отмечу следующее:
Особенностями данной платы являются:
-форм-фактор ATX (для 785 чипсета редкость);
-наличие радиатора на силовой части (есть только у MSI);
-так же все радиаторы прикручены винтами;
Radiator2
-набор переключателей для разгона до 20% (вполне достаточно для процессора с частотой 2900 МГц);
-кнопки расположенные на самой плате power, reset, clear cmos;
-твердотельные конденсаторы (все);
-управление энергосбережением;
А теперь недостатки:
Недостаток компоновки – доступ к переключателю разгона будет закрыт системой охлаждения видеокарты. (но я им не буду пользоваться)
Комплект поставки для дорогой платы (98 у.е.) очень скудный, если грубо не выражаться. Всего один шлейф SATA, один IDE, один переходник питания для SATA привода, заглушка на заднюю панель. Причем второй шлейф SATA мне нужен, а шлейф IDE и переходник питания – нет.
Конфигурация ПК:
ПроцессорAMD Athlon II 435 2900 MHz tray;
CPU
МатплатаMSI 785G-E53;
ВидеоHIS Radeon 4870 512Mb;
ОЗУ2 x Goodram DDR3 1333 2Gb;
ВинчестерSeagate Barracuda 7200.12 500Gb;
Блок питанияHigh Power 430Вт;
КулерZalman CNPS 9500.
(Блок питания и кулер от старого ПК. Пришлось поискать крепежную пластину на Zalman 9500 для AM3.)
Все это помещено в корпус Codegen, вручную доработанный.
Монитор - Acer H223HQ;
PC
PC1
Сразу отмечу, что материнская плата позволяет разблокировать четвертое ядро в процессоре. Это плюс не только MSI но и AMD. (а AMD в свое время очень некрасиво обошлась с пользователями 939 сокета, просто кинула их; я имею ввиду отсутствие доступных двухядерных процессоров)
Операционная система установилась без проблем, так же как и драйвера. Драйвера предварительно были скачаны с сайта MSI (который очень медленно работает).
Скриншот CPU-Z (после разблокирования четвертого ядра):
cpuz1
Настройки памяти по умолчанию:
cpuz2
Возможности БИОС.
В главном окне следующие пункты меню:
1.Standart CMOS Features - дата, привода системная информация.
2.Advanced BIOS Features - порядок загрузки, вкл/выкл интегрированного видео;
3.Integrated Peripherals - USB,LAN,IEEE,HD Audio;
4.Power Management - ACPI, Wake Up;
5.HW Monitor - просмотр кол-ва оборотов вентиляторов, температуры, напряжений;
6.Green Power - энергосбережение;
7.BIOS Setting Password - установка пароля;
8.Cell Menu - самое обширное меню с множеством настроек, далее описание только этого меню.
9.User Settings - позволяет сохранить до 4 пользовательских настроек.
10.M-Flash - запись/чтение БИОС;
11.Load Fail-Safe Defaults - безопасные настройки БИОС;
12.Load Optimized Defaults - оптимальные настройки БИОС;
13.Save and Exit;
14.Exit Without Saving.
В Cell Menu собраны настройки частот, напряжений, таймингов памяти, разблокировки ядер процессора.
Разблокирование четвертого ядра:
-зайти в БИОС;
-выбрать пункт Cell Menu;
-Unlock CPU Core - Enabled;
-Advanced Clock Calibration - Auto;
-CPU Core Control - Manual
Core 1 - Enabled;
Core 2 - Enabled;
Core 3 - Enabled;
Core 4 - Enabled;
С такими настройками у моего процессора разблокировалось четвертое ядро. Легко и просто.
Позже, после переключения на 3 ядра (через пункт Load Optimized Defaults) для тестирования, считываю сохраненные настройки с разблокированным 4 ядром, захожу Cell Menu и вижу, что отображается только 3 ядра. Выставляю CPU Core Control - Auto. Загружаю Windows и CPU-Z показывает 4 ядра. Опять перезагружаю систему, захожу в БИОС, и там уже снова отображаются 4 ядра.
BIOS1
BIOS2
BIOS3
Разгон CPU будет производиться без поднятия напряжения. Так же будут выставлены минимально возможные задержки для памяти.
Есть четыре варианта разгона:
1.Разгон с помощью переключателей на материнской плате:
2.Разгон с помощью программы AMD Over Drive.
3.Разгон с помощью программы MSI Overclocking Center. Было две попытки воспользоваться этой программой. Результат - зависание Windows.
4. Разгон через БИОС.
Первая попытка.
В Cell Menu пункт Auto OverClock Technology выставляю в MaxFSB. Перезагрузка. И ничего. Вентиляторы шумят, лампочка на мониторе мигает и так 5 минут. 3 раза Reset. Пошла загрузка. Настройки оказались 233 MHz FSB и 9 CPU Ratio. Итого 2100 МГц.
Вторая попытка. Захожу в БИОС считываю сохраненные настройки в User Settings. Захожу в Cell Menu и настраиваю:
- Adjust CPU FSB Frequency - 240;
- Adjust CPU-NB Ratio - x8;
- HT Link Speed - x8;
- FSB/DRAM Ratio - 1:2.66;
- Spread Spectrum - Disabled;
Напряжения все Auto. Перезагрузка. Сразу запустилась Windows и вот скриншоты CPU-Z. Обратите внимание на второй скриншот, с таймингами. Они стали 7,7,7,20 на частоте 1283 МГц. Притом, что вручную я их не правил. Только изменил FSB/DRAM Ratio.
cpuz3
cpuz4
Итого:
Когда я выбирал материнскую плату я рассчитывал, что она сможет разблокировать четвертое ядро и разогнать процессор до 3.5 ГГц. Результат достигнут. Притом достаточно легко. На этом пока остановимся, так как это не тестовый ПК в лаборатории, а домашний. А те у кого есть помощнее блок питания, соременнее кулер наверняка смогут достичь на этой материнке более высоких результатов.
