Вольтмод материнской платы ASRock ConRoe865PE
реклама
К сожалению, материнская плата ASRock ConRoe865PE при работе в паре с Pentium Dual-Core E5200 не позволяет через BIOS (модифицированный - версии 1.72) изменять напряжение на ядре ЦП. Поэтому, вольтмод - возможность решить эту проблему. Конкретного примера вольтмода для материнской платы ASRock ConRoe865PE в сети найдено не было, зато был найден вариант вольтмода для ASRock 775dual-VSTA. По утверждению автора, данный вольтмод возможен и на других платах ASRock, где для управления напряжением на ЦП используется регулятор напряжения L6714 / L6714D, а так как на ASRock ConRoe865PE как раз и используется чип L6714D, решено было остановиться на этом варианте, тем более что он очень прост в исполнении.
Дело в том, что чип L6714D фактически уже содержит условие для такого вольтмода, а именно пин 32 микросхемы позволяет вносить положительное смещение в напряжение питания ЦП. По умолчанию 32 вывод микросхемы замкнут на землю (в этом случае смещения нет), на плате мы видим крошечный SMD резистор с напечатанным на нем "0" - нулевой резистор, который по существу является обычной перемычкой.
(кликните по картинке для увеличения)
Суть вольтмода заключается в замене данного нулевого резистора резистором переменным. По расчетам автора вольтмода, установка сопротивления приблизительно в 50 кОм должна возместить номинальное напряжение на ЦП, а меньшее сопротивление должно давать повышенное напряжения на ядре ЦП.
Исходя из этого, с запасом был куплен переменный резистор номиналом 68 кОм.
Опыта пайки SMD компонентов не было никакого, но решено было сделать все своими руками. Паял с помощью обычного советского паяльника на 40 Вт. Сначала удалил нулевой резистор, разогрев его сверху торцом стандартного жала паяльника и сдвинув в сторону с помощью иголки.
(кликните по картинке для увеличения)
Затем, намотав на жало паяльника тонкую медную проволоку,
(кликните по картинке для увеличения)

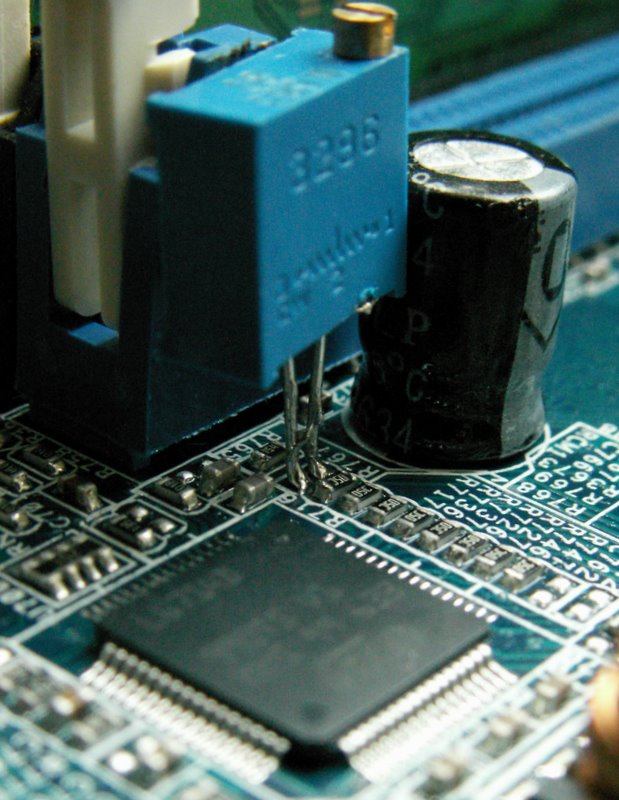

припаял переменный резистор.
(кликните по картинке для увеличения)

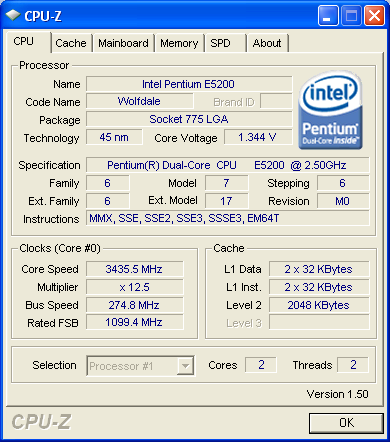

После сборки системы сопротивление на 50 кОм (выставил предварительно) не позволило получить на ядре номинальное напряжение 1,2 В, результат был 1,31 В. Сопротивлению 68 кОм соответствовало напряжение 1,28 В. Для постоянного использования я остановился на напряжении 1,34 В, которое было получено при сопротивлении 43,4 кОм. Данное напряжение позволило добиться стабильной работы процессора на частоте 3435 МГц (работает уже две недели).
В заключении хотел бы обратить внимание на следующие моменты:
1.Если долго смотреть на плату, то SMD компоненты, которые поначалу кажутся крохотными, становятся намного больше (шутка, в которой есть доля правды).
2.Плату для пайки лучше достать из корпуса. Мне это делать было лень и я ограничился удалением только блока питания, при этом, во время пайки локоть находился в воздухе и рука дрожала очень сильно, что естественно сильно мешало.
3.Припаяв резистор, обязательно закрепите его. В начале я этого не сделал, поэтому, когда стал его подстраивать, одна ножка отпала, но я это заметил не сразу (смотрел на монитор), в результате вторая ножка, которая в отличие от первой, видимо, была припаяна отлично, отошла вместе с контактной площадкой от текстолита. Пришлось повозиться. После восстановления контактов я закрепил резистор с помощью эпоксидной смолы на слоте памяти.
4.Подстраивайте резистор при выключенном компьютере.
