Записи(новости) - в этом разделе я буду давать анонсы моих новых работ. Показывать процесс написания, предварительные варианты, рабочие фотографии, отчеты о продвижении работ.
Содержание странички – в этом разделе находится перечень ссылок на мои работы
(кликните по картинке для увеличения)
фото1
21.11.2004
Давно не обновлял персоналку. Но к моему удивлению посещаемость странички не падает. Значит, есть люди, которым близки мои увлечения. Специально для вас отчет о последних моих новостях и работах.
Все-таки разобрал я свой «Черный обелиск» и водянку из него поставил в новый корпус. А «железо» из обелиска засунул, в самый, что ни на есть стандартный корпус. Поставил на свой XP кулер волкано 7+, воткнул в мать старый радик 8500. Включил и ужаснулся, как это все воет. И лишний раз убедился в превосходстве водяного охлаждения над воздушным. Шум дал мощный толчок к ускорению работ над новым корпусом для системного блока.
Посмотрел я на полуготовый каркас нового корпуса, посмотрел и решил – новый корпус новое «железо». Хватит жадничать и дожидаться сокет939, возьму 754, потом все равно апгрейд неизбежен, как закон всемирного тяготения. Любое железо стремительно устаревает, за прогрессом не угонишься, хотя очень хочется. И попер по знакомым фирмам, расположенным поближе к дому. Длительные поездки в общественном транспорте плохо сказываются на моем душевном спокойствии, почему-то сразу начинает хотеться кого нибудь убить, самым бесчеловечным способом. Но все близлежащие фирмы как то меня не устраивали, то нет у них, видите ли апгрейда, то нет в наличии чего хочу, то не любят они АМД. Ну не любишь ты чего-то, так зачем огульно ругать? И зачем мне, разумному, взрослому человеку, твердо знающему чего я хочу навязывать свое мнение? К тому же довольно спорное. И самое неприятное, то, что подавляющее большинство менеджеров считают всех клиентов полными идиотами. И соответственно своим представлениям разговаривают с клиентами.
И тут совершенно случайно зашел я в фирму, которая называется «Компьютеры на сенной» [url]www.csnn.ru[/url] К моему великому сожалению они оказались последователями культа «Пентиум». Но , на удивление, и к моей «религии» - AMD, отнеслись довольно терпимо. Особенно меня поразило то, что после нескольких вопросов меня проводили к директору фирмы Михаилу Владимировичу Михайлову. Михаил Владимирович за несколько часов собственноручно обзвонил всех своих поставщиков и нашел мне, не только мать, какую я хотел , но и проц ревизии CG. До этого в нескольких фирмах когда я заикался о маркировке процессора заканчивающуюся на АХ , менеджеры страшно удивлялись, спрашивали для чего мне это надо. Я отвечал, что люблю такое сочетание букв и считаю его счастливым. После этого мне говорили, что проца нет в наличии, нужно ждать минимум неделю, и привезут то, что привезут. Короче благодаря этому замечательному человеку, я за несколько часов стал счастливым обладателем матери Epox 8KDA J и процессора Athlon64 3000, ревизии CG. Никогда бы не подумал, то эта мать так труднодоступна. До этого, побывав в нескольких фирмах, я убедился, что она числилась в прайсе, но реально была только под заказ, да и процессоры тоже. Он же раздобыл мне неплохую память Digma PC4000/DDR500 две планки по 512Mb. К моему великому удивлению DDR500 в моем трех миллионном городе купить не так то просто! И самое главное – БЕСПЛАТНЫЙ апгрейд, то есть доплачиваю только разницу по прайсу на момент апгрейда. Это все меня более чем устраивает, и я начинаю задумываться над покупкой новой видюхи, конечно в этой же фирме.

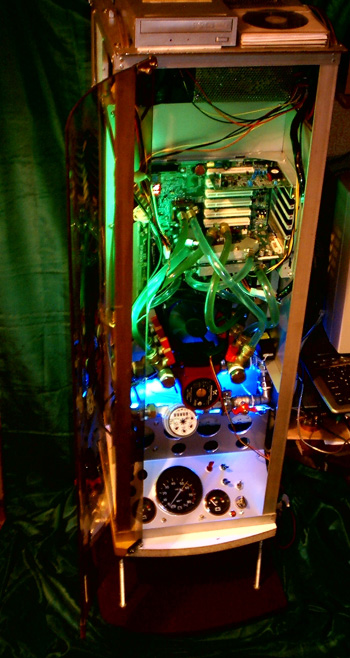

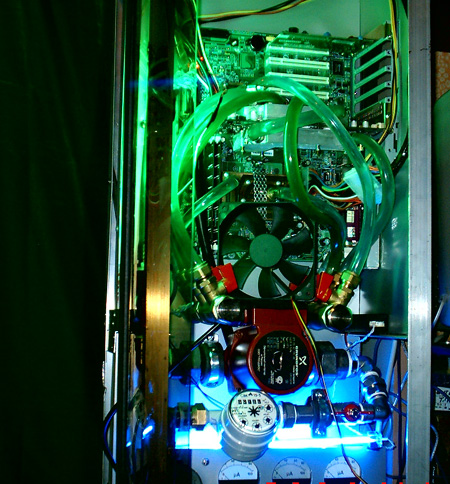

Пришел я домой, не удержался и стал ставить новое железо в новый, недоделанный кейс
Фото15
(кликните по картинке для увеличения)
15

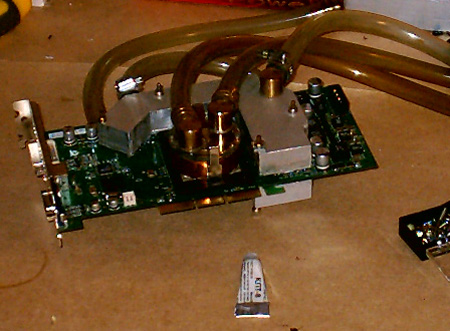

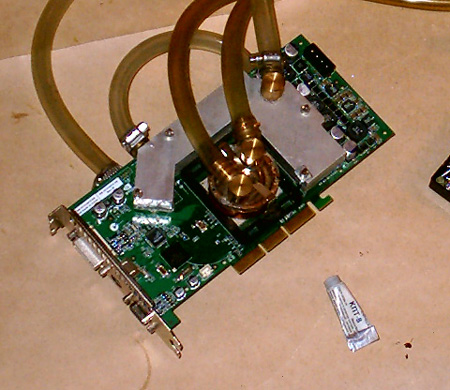

Видюху пока ставлю старую GeForce5950, все водоблоки тоже.
Фото16
(кликните по картинке для увеличения)
16
Фото17
(кликните по картинке для увеличения)
17
Фото18
(кликните по картинке для увеличения)
18

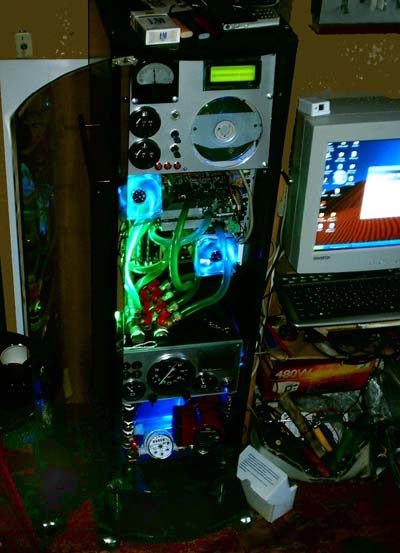

До всей этой эпопеи , я начал делать панель управления компьютера. Внешний вид ее можно видеть на фото
Фото19
(кликните по картинке для увеличения)
19

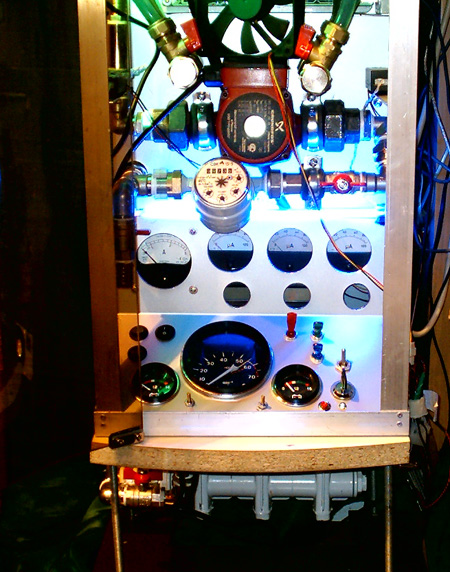

Приборы на ней (слева на право, сверху вниз) имеют следующее назначение:
Амперметр – ток потребляемый системным блоком
Микроамперметр(переделанный в амперметр 50А) ток по линии 3,3 вольта
Микроамперметр(переделанный в амперметр 50А) ток по линии 5 вольт
Микроамперметр(переделанный в амперметр 50А) ток по линии 12 вольт
Под амперметрами в круглых окошках цифровые вольтметры, то же 3,3 , 5 , 12 вольт
Автовольтметр показывает напряжение на вентиляторе
Тахометр – загрузка процессора
Автовольтметр – напряжение на вентиляторах
Тумблеры – включение подсветки, выключение вентиляторов
Ключ – включение компа и еще кое какие мелочи

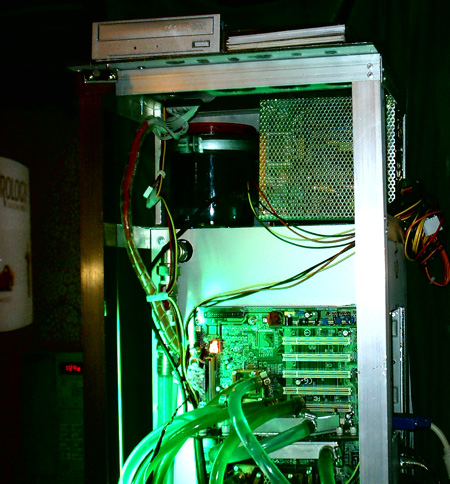

Расширительный бак на этот раз я установил сверху, и конечно поставил безвентиляторный блок питания, который я описывал в статье http://www.overclockers.ru/news/newsitem.shtml?category=2&id=1096924965
Фото20
(кликните по картинке для увеличения)
20
Конфигурация получилась такая:
Мать Epox KDA-J
Процессор Athlon 64 3000
Мозги Digma DDR500, две планки по 512Mb
Винт Samsung 160Gb
Блок питания – переделанный EuroCase 480W
DVD RW NEC 3500
Довольно скромно, ничего особо выдающегося. Но ни одного вентилятора. Включил и ахнул, какая тишина. Поставил виндуз, то… се… А так и подмывает разогнать! Жутко интересно насколько быстра тачка!
Для начала решил выяснить предельную частоту процессора. Добавил ему сразу напруги до 1,7 вольта и начал сразу с 230 Mhz FSB. Стабильность проверял 3DMark 2003. Гоню в синхроне. Стали здорово греться мосфеты. Пришлось поставить вентилятор 120мм на пять вольт для уменьшения шума. Вентилятор попался хороший, его действительно, реально не слышно. Температура процессора в покое 32 градуса, по данным Usdm – утилите системной диагностике идущей в комплекте с матерью.
Фото21
(кликните по картинке для увеличения)
21
Начало успешное – 6274 попугая (видюха пока не разогнана). Дальше, что бы растянуть удовольствие, добавляю по 5Mhz и гоню, гоню… 245Mhz – 6302 попугая…. 255Mhz … 260Mhz, полет нормальный. 265 – зависла винда. На сегодня все. Завтра попробую добавить напругу на проц, проверю проседание 12 вольт( на Epox нет мониторинга 12 вольт, да и врут они часто, эти мониторинги) Возможно выжму еще немного. Но, все равно 2,6 гига впечатляет. Конечно есть на сайте в статистике разгона процессоров и 2,7… Хотя 2,6 тоже неплохо. Температура при 2,6 гигагерца под нагрузкой 43 градуса. Водянка неплохо работает. Несколько фотографий нового кейса
Фото23
(кликните по картинке для увеличения)
23
Фото24
(кликните по картинке для увеличения)
24
Осталось решить с материалом отделки . Все больше склоняюсь к перфорированной стали, как на блоке питания.
26.10.2004.
С опозданием не десять дней сообщаю, что 16 октября 2004 года. начата работа над новым кастомом, третьим по счету. «Черный обелиск» перестал устраивать. После встраивания в него большого количества дополнительных устройств, изделие утратило свою функциональность. Из-за батареи и автопанели перестало откидываться шасси. Усложнился доступ к материнке и появился еще ряд неудобств. Возникла необходимость в более мощном блоке питания, который я хочу собрать из нескольких дешевых блоков. Да и вообще надоел он, и пора двигаться дальше. Моддить, моддить и моддить, как завещал великий и ужасный.

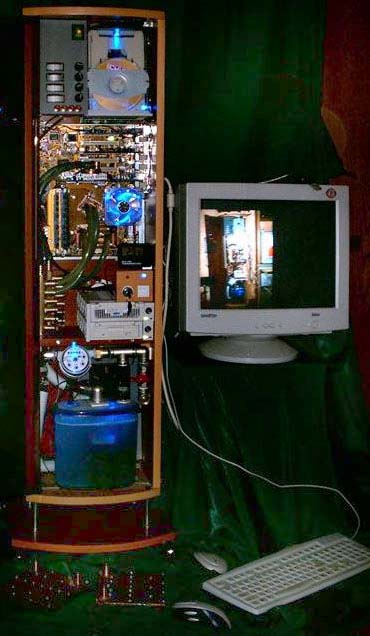

Два первых кастома
(кликните по картинке для увеличения)
1
(кликните по картинке для увеличения)
2

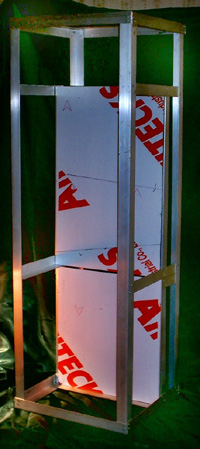

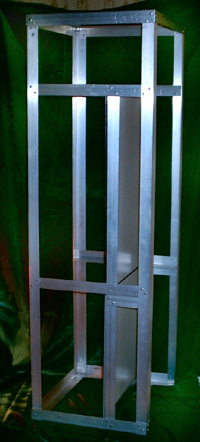

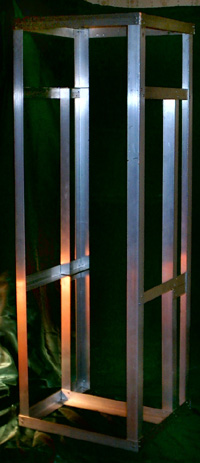

Поэтому и было принято решение строить новый кейс. Имя новому корпусу еще не дано. На фотографиях представлен каркас. Каркас изготовлен из алюминиевых уголков. Скреплены уголки при помощи заклепок. Это, скорее всего, первый блок корпуса. Размеры его высота 103 см, ширина 34,5 см, глубина 31 см. Будет еще отсек блока питания, и платформа на колесах.
фото
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Данный корпус является следующей ступенью эволюции моих корпусов. Изделие проектируется и изготавливается «для себя» и «под себя». Целиком на свой маньячный вкус. Концепция корпуса, как всегда – монструозного вида машина непонятного назначения, стоящая в лаборатории свихнувшегося ученого из голливудского фильма ужасов, а значит, наворочено будет изрядно. Много неона. Немного ультрафиолета. Куча разнокалиберных приборов. Главный критерий тишина, ну и конечно мощное охлаждение, позволяющее, как следует разогнать систему. Но в абсолютной тишине… Ну почти в абсолютной…Больше никаких ограничений, ни в размерах, ни в количестве наворотов.

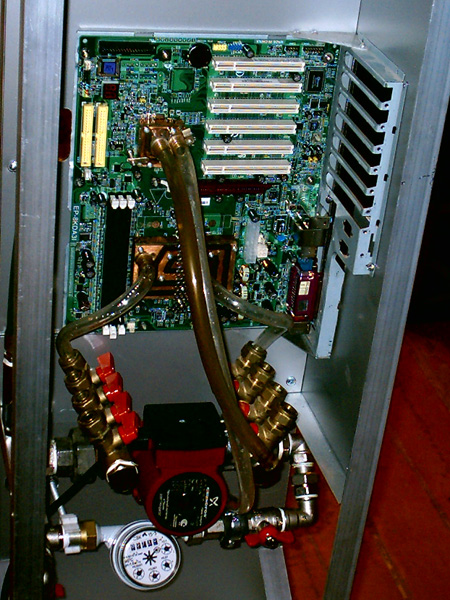

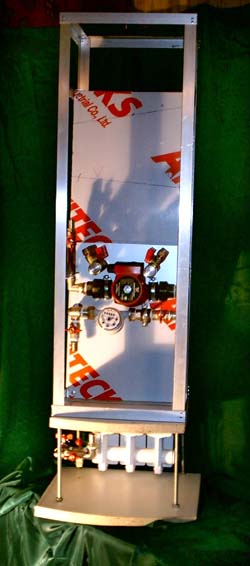

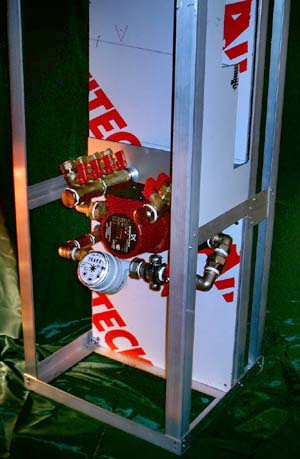

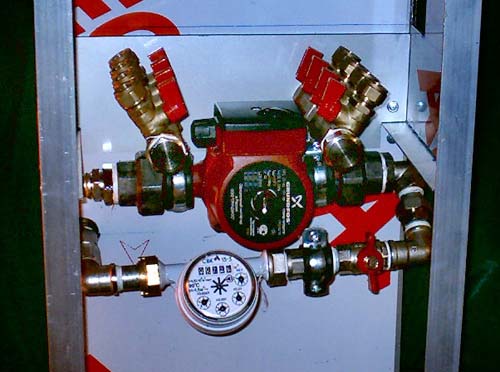

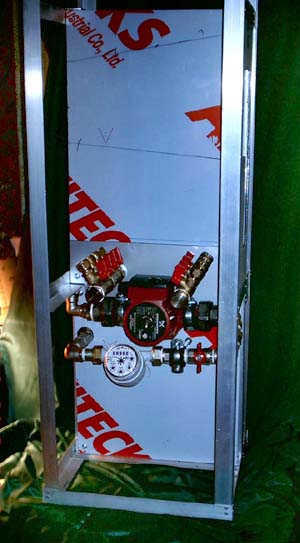

Первые прикидки системы водяного охлаждения. Циркуляционный насос, водяной счетчик и разветвители с шаровыми кранами в новый корпус переехали из старого. В старый поставил свою древнюю водянку на помпе и автопечке. Как сейчас все это шумит, по сравнению с Grundfos и батареей. К хорошему привыкаешь быстро, а отвыкать…
фото
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Панели, заклеенные защитной пленкой – алюкобонд. Фасадный материал. Пластик с двух сторон покрыт алюминием. Цвет серый металлик с небольшим перламутровым отблеском. Цвет виден на панели, к которой закреплены разветвители.
23 октября 2004г.

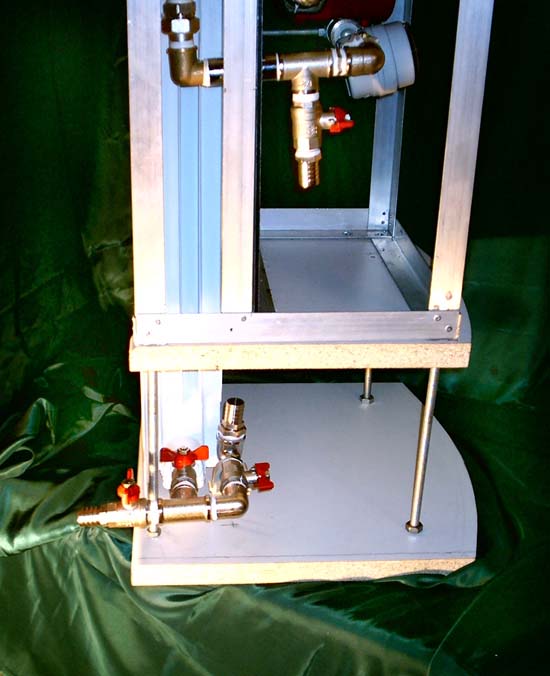

Следующий этап работ. Каркас корпуса закреплен на платформе. Дно корпуса и платформа вырезаны из постформа, это ламинированное ДСП толщиной 28мм, применяется для изготовления подоконников. Корпус с платформой соединен шпильками с резьбой М10. Длинна шпилек 260мм. Потом на шпильки будут надеты трубки из нержавейки. К платформе будут прикреплены мебельные колесные опоры, для легкости перемещения системника в пределах квартиры. Пока это все без отделки. Каркас из уголков будет отшлифован. Детали из ДСП зашпаклеваны и покрашены. Техника покраски и цвет еще не определены. На алюкобонде пока оставлена защитная пленка.
Фото
(кликните по картинке для увеличения)
7
(кликните по картинке для увеличения)
8
(кликните по картинке для увеличения)
9
Немного о конструкции. Я постоянно «копаюсь» в системном блоке. Что- то меняю, что-то дорабатываю, убавляю, добавляю. Поэтому всегда в конструкции своих корпусов много внимания уделяю хорошему доступу к компонентам системы. Два предыдущих имели жесткие рамки корпуса и по мере «обрастания» системника новыми устройствами, становились неудобными, тесными. Новая конструкция этих рамок не имеет. Каркас, к которому всегда можно добавить еще секцию, будет снаружи отделан прямоугольными или квадратными панелями. Каждая панель будет крепиться на четырех винтах с большими головками, то бы можно было открутить руками. Внутренняя поверхность плит будет покрыта вибро и звукопоглощающим материалом. С материалом панелей я еще не определился, возможно алюкобонд, возможно керамическая плитка под натуральный камень,

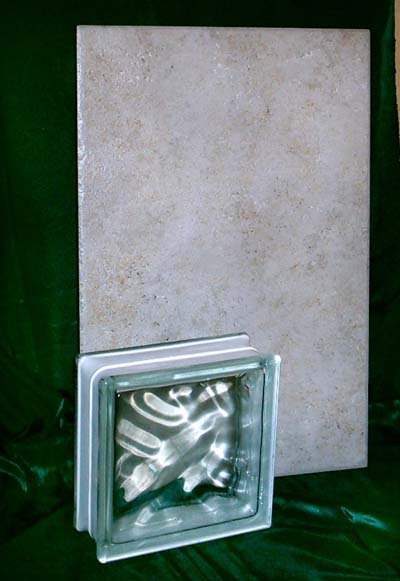

Фото
(кликните по картинке для увеличения)
10
а возможно комбинация этих двух материалов. Не исключаю и другие материалы.

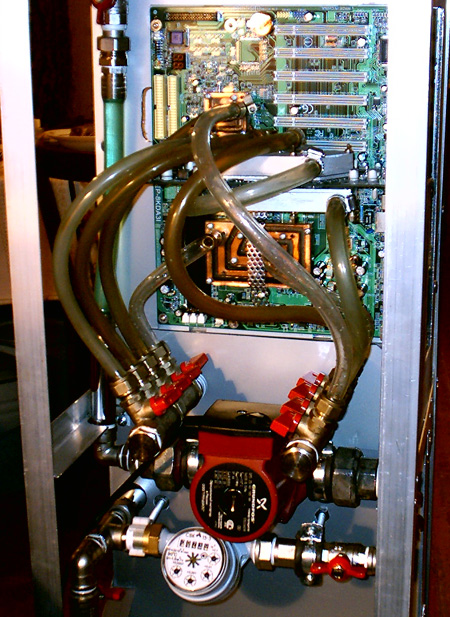

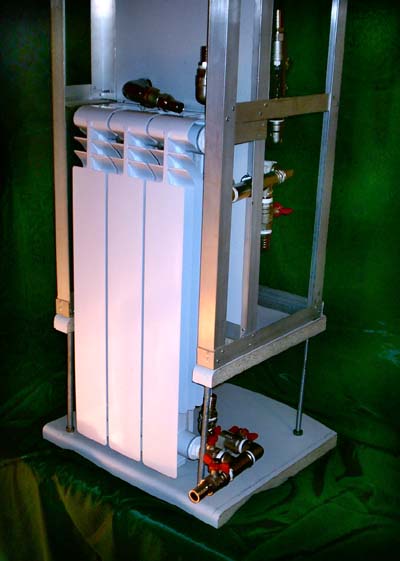

На фотографиях можно рассмотреть новую компоновку системы водяного охлаждения. Она получилась более компактной, чем в более ранних корпусах. В системе предусмотрена возможность легкого слива теплоносителя.
Фото
(кликните по картинке для увеличения)
11

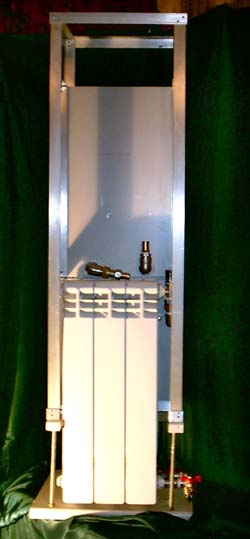

Радиатор, роль которого выполняет алюминиевая батарея отопления, помещена в нише корпуса, это дает возможность организовать обдув батареи. Возможно, в платформу под батареей встрою два или один 120 мм вентилятор. Так, на всякий случай.
Фото
(кликните по картинке для увеличения)
12
Батарею я планирую разобрать и с помощью смывки, удалить с нее краску. После чего зашлифовать батарею металлической щеткой на дрели. Теоретически должна увеличиться производительность батареи. Посмотрим, на сколько это будет реально. Стоило ли возиться.
Предусмотрена возможность подключения параллельно батарее другого радиатора, при этом батарею можно отключить с помощью шаровых кранов. Сделано это для возможности и удобства тестирования радиаторов.

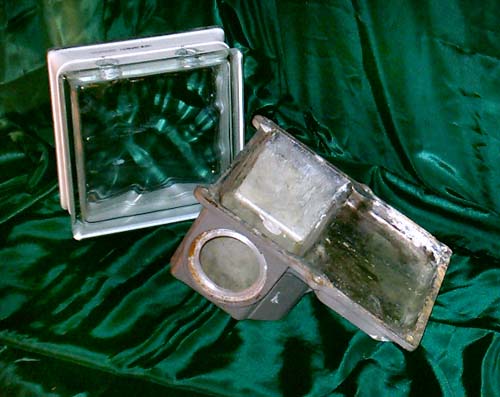

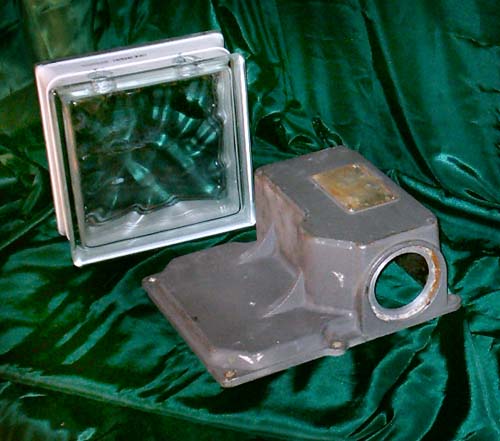

Конструкция расширительного бака еще не определена. Не определено даже место где он будет находиться. Один из вариантов бак из стеклоблока. Возможно, под расширительный бак я приспособлю вот эту силуминовую крышку.
Фото
(кликните по картинке для увеличения)
13
(кликните по картинке для увеличения)
14
Эту крышку я нашел на улице, от чего она не представляю, но вид стильный. Надо будет попробовать продрать ее металлической щеткой на дрели, если не понравиться результат, покрашу. Но такой бак должен увеличить производительность системы. Через силуминовые стенки теплоноситель будет дополнительно охлаждаться.
Продолжение следует…
Охлаждение
«Лампочка оверклокера» http://www.overclockers.ru/news/newsitem.shtml?category=2&id=1097440023
Безвентиляторный блок питания http://www.overclockers.ru/news/newsitem.shtml?category=2&id=1096924965
Системник, который дышит http://www.overclockers.ru/news/newsitem.shtml?category=2&id=1093814465
.
Дистанционное включение компьютера
http://www.overclockers.ru/news/newsitem.shtml?category=2&id=1091772622
Батарея отопления в компьютере, бред или... [url]
http://www.overclockers.ru/news/newsitem.shtml?category=2&id=1089614563[/url]
Охлаждение винчестера. Воздух или вода?» http://overclockers.ru/news/newsitem.shtml?category=2&id=1089178479
Два не всегда в два раза лучше http://www.overclockers.ru/news/newsitem.shtml?category=2&id=1087245075
Тепловая трубка. Дальнейшая модернизация. Worklog
Проект «Молчаливый»
/blog/clear66
Трубка Ранка-Хильша /blog/clear66
Сравнение эффективности помпы и циркуляционного насоса.
Сравнение тосола и дистиллированной воды в системе
водяного охлаждения. /blog/clear66
.Тепловая трубка на коленке. Оригинал. /blog/clear66
Тепловая трубка. Продолжение /blog/clear66
Тепловая трубка. Дальнейшая модернизация.
Часть1 /blog/clear66
Тепловая трубка. Дальнейшая модернизация
Часть2 /blog/clear66
Тепловая трубка своими руками, дома на «коленке». Статья на Overclockers.ru
http://www.overclockers.ru/news/newsitem.shtml?category=2&id=1081715597
Моддинг
Автомобильные приборы в компьютере? Почему бы нет.
/blog/clear66
Самодельный датчик мощности блока питания компьютера
http://www.overclockers.ru/news/newsitem.shtml?category=2&id=1085430650
Тахометр – индикатор загрузки процессора /blog/clear66
Проект «Черный обелиск.» /blog/clear66
Мышь в стиле Q /blog/clear66
Уменьшение шума китайской помпы /blog/clear66
Уменьшение шума винта
Термоконтроль из китайского мультиметра
О шлангах в системах водяного охлаждения
Расширительный бак из стеклоблока
Замок зажигания для компьютера
Фитинги вместо штуцеров в системах В.О /blog/clear66
.Окно в винте /blog/clear66
Мод, винт для понта /blog/clear66
Еще один мод расширительного бака /blog/clear66
Пивная кружка – расширительный бак /blog/clear66
Несколько картинок /blog/clear66
Черный обелиск. Панель управления
стилизованная под автомобильную /blog/clear66
Лазерная подсветка в компе /blog/clear66
Шлейф CD-ROM в размер /blog/clear66
Эксперимент с подсветкой вентилятора /blog/clear66
Все рассказанное и показанное на этой ПС – плоды моего больного воображения,самостоятельно изготовленные и опробованные
