Как проверить работоспособность софтвольтмода на 7900GT.
реклама
Поэтому займёмся поиском более элегантного пути к вытряхиванию из видеожелеза как можно больше мегагерц.
Для этого нам необходимо выяснить, есть-ли значения VID(обзовём его здесь как идентификатор целевого напряжения на видеоядре для схемы управления питанием), при которых на GPU будет приходить напряжение, отличное от дефолтного.
Важное замечание! Если на карте уже выполнен какой-либо хардвольтмод, то перед нижеизложенными манипуляциями его необходимо убрать! От греха подальше.
Подопытной выступит референсная видеокарта.
В качестве примера я выбрал самый что ни на есть заурядный БИОС от карты Leadtek 7900GT с частотами 450/1320. Версия БИОС-а: 05.71.22.12.68

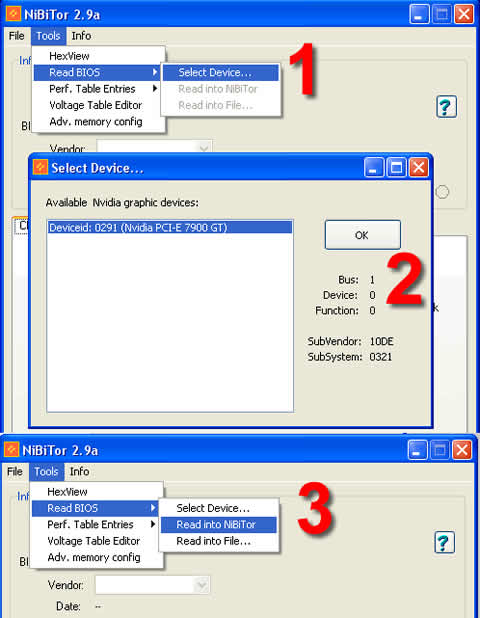

Чтобы добыть БИОС из недр видеоадаптера, воспользуемся очаровательной утилитой NiBiTor версии 2.9a:
Далее сохраняем выдранный БИОС на жёсткий диск и жадно тянемся к другой утилите, под названием nVidia_BIOS_Modifier версии 3.3.
Загрузив в неё сохранённый БИОС, обнаруживаем следующую картину:
Как видим здесь присутствует один уровень напряжения. А VID установлен 01(обведено).
Таким образом мы должны проверить ещё три значения VID: 00, 02 и 03.
Не будем мудрить с выставлением разного напряжения для 2D и 3D режимов, если исход будет успешным это можно сделать и после. По собственному вкусу.
Выбираем из выпадающей менюшки нолик, который означает VID00. А для пущей красивости метку напряжения установим как 1.55 (впрочем это никакой роли не играет и можно было совершенно спокойно оставить прежние 1.2):
В Performance Table при этом наблюдается следующее:

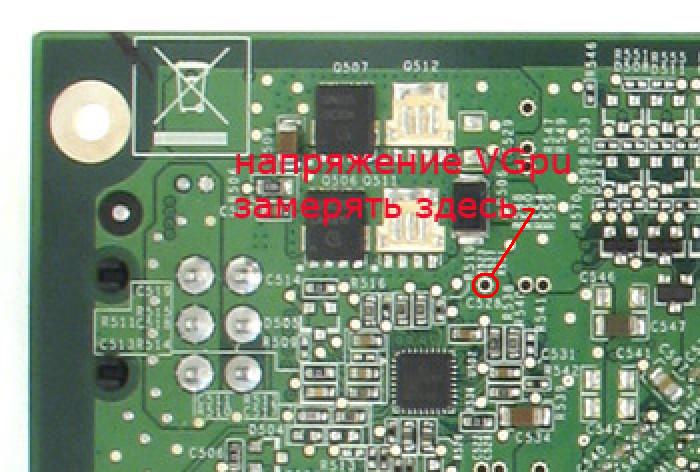

Остаётся только зашить изменённый БИОС обратно в карту(разумеется из-под DOS) и, перезагрузившись, замерять вольтметром напряжение в этой точке:
Так как мы не устанавливали разные уровни напряжений, вольтаж и в 2D и в 3D будет одинаков. Поэтому при замере вовсе не требуется запускать какое-либо 3D-приложение.
Далее проделываем все эти-же манипуляции для проверки VID02 и VID03, выставляя в упомянутой ранее менюшке вместо нолика двоечку, а затем троечку.
Вот, собственно, и всё.
Если же напряжение на видеоядре никак не отреагирует на всю эту вакханалию, то простой софтвольтмод на Вашей видеокарте, увы, невозможен (для более полного понимания что всё не так просто как кажется, можете почитать вот это: http://www.nvworld.ru/docs/FAQRC15.html ).
И чтобы удовлетворить "жажду скорости"(с), придётся брать в лапки специальный карандаш для рисования токопроводных дорожек......или лак......или (О Боже!) паяльник и нагло вторгаться в электросхему подлой железки, которая так бессовестно прокатила Вас с софтвольтмодом.
P.S. Если у Вас карта с нереференсным дизайном или нет вольтметра, то об удачном/неудачном результате софтвольтмода можно косвенно судить по увеличившемуся/неувеличившемуся разгонному потенциалу ядра. Причём в случае успеха разгон должен вырасти НАМНОГО, а не на каких-то жалких 20-30MHz.
P.P.S. Приведённый выше способ сработал на видеокарте EVGA e-GeForce 7900 GT KO SUPERCLOCKED, на которой кроме дефолтных 1.2v и 1.45v дополнительно были получены 1.3v и 1.55v на видеоядре.
Желаю удачи!
Искренне Ваш, cawabunga.
