Вольтмод ASUS 8800gs 384mb / 8800gt 256mb

Для опытов использовалась видеокарта ASUS 8800GS 384mb TOP стандартые напряжения - 1.24vgpu и 1.84vmem без приставки TOP значение vgpu равняется 1.05v сразу к делу: <img src="//st.overclockers.ru/legacy/v1/preview/158896.jpg" vspace="3"> на этом изображеии отмечены красным точки к любой из которых нужно припаять один конец резистора, для поднятия напряжения на графическом ядре. В моем случае использовался переменный резистор 0-100КОм. Напряжение было поднято до 1.39v, на 1.40v карту начинало "глючить" в тестах серии 3dMark, видимо давала о себе знать защита по току, ее устранение еще в разработке

23 июня 2008, понедельник 01:01

caution [ ] для раздела Блоги

Для опытов использовалась видеокарта ASUS 8800GS 384mb TOP
стандартые напряжения - 1.24vgpu и 1.84vmem
без приставки TOP значение vgpu равняется 1.05v
сразу к делу:

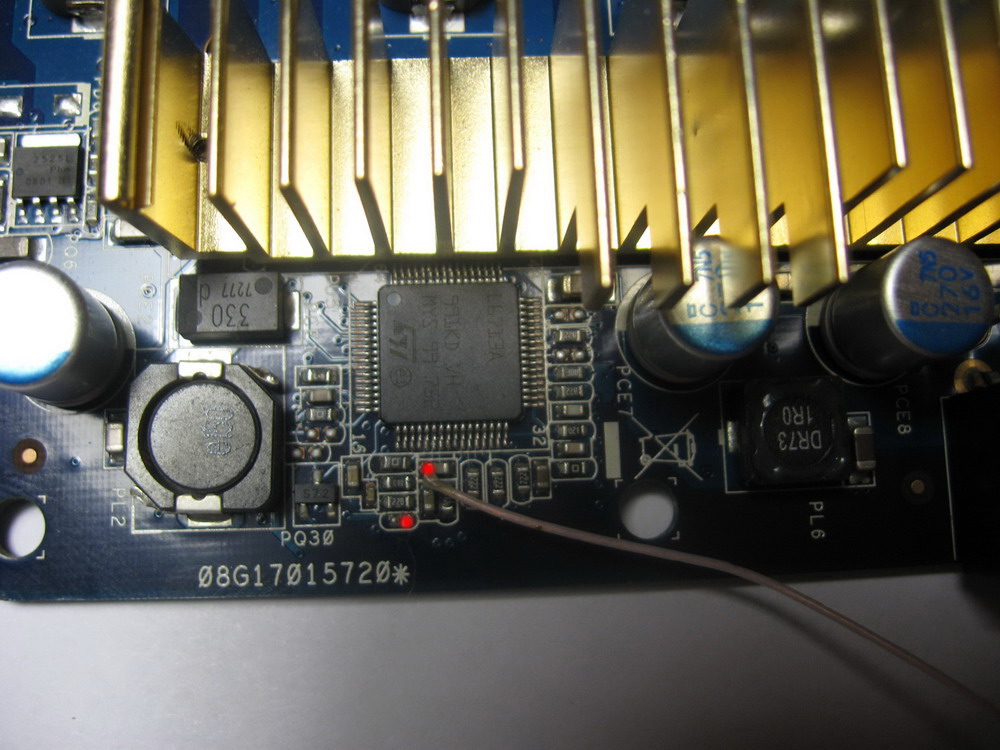

на этом изображеии отмечены красным точки к любой из которых нужно припаять один конец резистора, для поднятия напряжения на графическом ядре.
В моем случае использовался переменный резистор 0-100КОм. Напряжение было поднято до 1.39v, на 1.40v карту начинало "глючить" в тестах серии 3dMark, видимо давала о себе знать защита по току, ее устранение еще в разработке

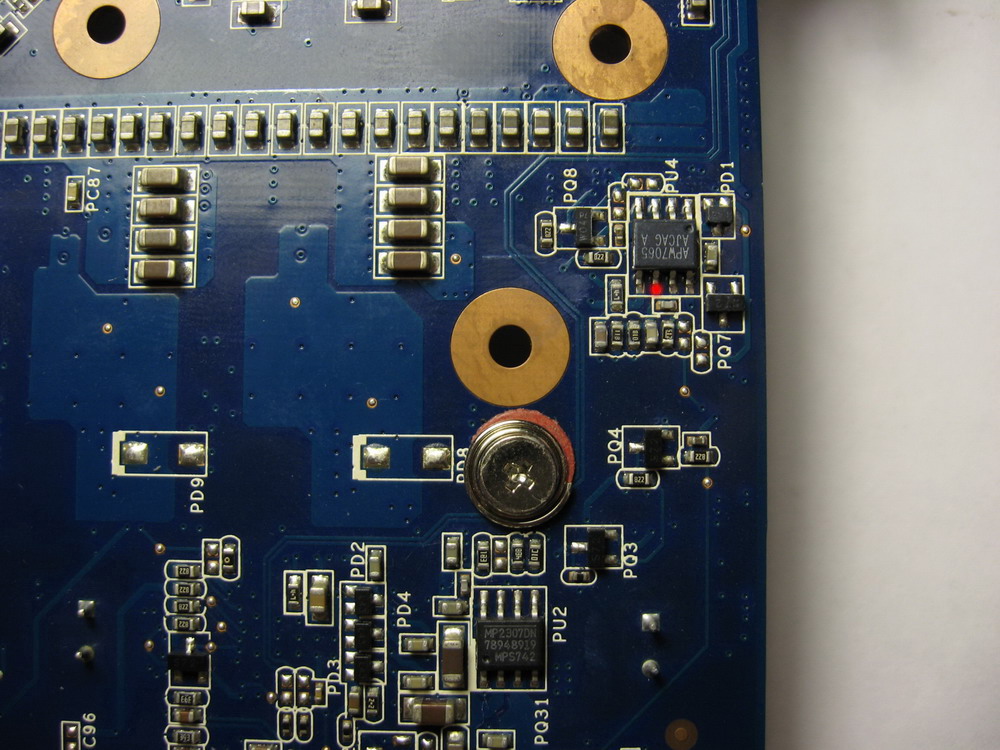

на этом изображеии отмечена красным точка к которой тоже нужно припаять один конец резистора, для поднятия напряжения на видеопамяти (точка не одна, если есть желание можно прозвонить и найти еще несколько мест для пайки

)
Сопротивление между "красной точкой" и "землей" без модификаций ~ 560ом, понизив его до ~ 490ом напряжение на памяти поднимается с 1.84v до 2.20v
советую использовать подстроечный резистор для регулировки напряжения в меру своих нужд.
до вольтмода карта была стабильна на частотах 750/1890/1060mhz
после вольтмода карта смогла стабильно работать на частотах 830/2000/1200mhz
точки замера напряжений:
красным - vgpu; желтым - vmem
