Всем привет
Я люблю корпуса небольшие, элегантные, чтоб не стоял огромный гулкий ящик в углу, пусть даже и красивый, подсвеченный и тд. Поэтому когда выбирал себе тазик, брал маленький, но не barebone, тк. хотел использовать стандартные комплектующие. Позже сменил БП на powerman, поставил мать Epox 8rda3i, и вот тут началось, мать полноразмерная стала впритык, слава богу, сидюк короткий, а то бы не влез память мешала. Нельзя поставить хороший большой кулер, мешает низко расположенный БП. Вобщем ящик лопается от нового(точнее уже старого) железа, к тому же, есть водянка, которая принципиально не лезет в этот корпус((.
Короче, назрело, нужно делать корпус самому, учитывая потребности, кое что было почитано, например Clear66 делал свой корпус, но его огромный монстр, мне совершенно не нравится(это мое личное мнение), поэтому нарисовал модель того что хотелось бы видеть у себя:
(кликните по картинке для увеличения)

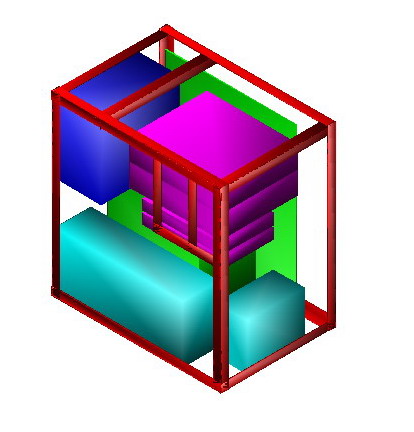

проект корпуса
цвета: красный - несущая конструкция корпуса
синий - БП
зеленый - мат плата и PCI слоты
фиолетовый - приводы и HDD
ну и последний цвет - система водяного охлаждения
габариты у ящика:высота 340 мм
ширина 220 мм
длинна 325 мм
Вот еще, это вид спереди:
(кликните по картинке для увеличения)

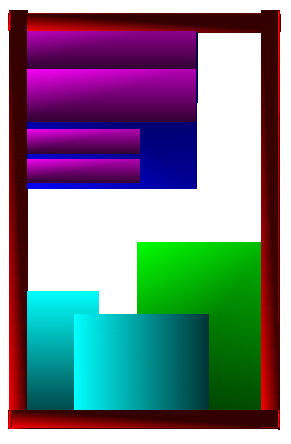

проект корпуса, вид спереди
планируется на передней стенке под хардами поставить пару вентиляторов на вдув, на радиаторе водянки должны стоять 1-2 вентилятора на выдув.
БП Будет выбрасывать воздух вверх.
Материнка будет прикреплена к панели, которая поворачивается вокруг вертикальной оси вместе с задней панелью, это упростит доступ к матери и прочим комплектующим. Эта панель уже есть, вынул из старого АТ корпуса.
(кликните по картинке для увеличения)

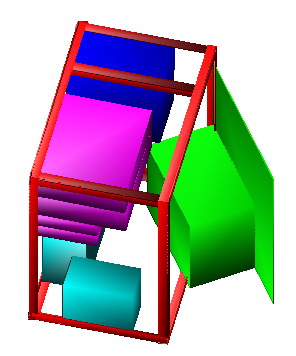

корпус с открытой материнской платой
Материал:аллюминиевый уголок, где купить уже определился, нуда понять из чего делать панели корпуса.
создал тему в конференции, жду ваших комментариев, если был опыт, поделитесь:
https://forums.overclockers.ru/viewtopic.php?t=125012
Я люблю корпуса небольшие, элегантные, чтоб не стоял огромный гулкий ящик в углу, пусть даже и красивый, подсвеченный и тд. Поэтому когда выбирал себе тазик, брал маленький, но не barebone, тк. хотел использовать стандартные комплектующие. Позже сменил БП на powerman, поставил мать Epox 8rda3i, и вот тут началось, мать полноразмерная стала впритык, слава богу, сидюк короткий, а то бы не влез память мешала. Нельзя поставить хороший большой кулер, мешает низко расположенный БП. Вобщем ящик лопается от нового(точнее уже старого) железа, к тому же, есть водянка, которая принципиально не лезет в этот корпус((.
Короче, назрело, нужно делать корпус самому, учитывая потребности, кое что было почитано, например Clear66 делал свой корпус, но его огромный монстр, мне совершенно не нравится(это мое личное мнение), поэтому нарисовал модель того что хотелось бы видеть у себя:
(кликните по картинке для увеличения)
проект корпуса
цвета: красный - несущая конструкция корпуса
синий - БП
зеленый - мат плата и PCI слоты
фиолетовый - приводы и HDD
ну и последний цвет - система водяного охлаждения
габариты у ящика:высота 340 мм
ширина 220 мм
длинна 325 мм
Вот еще, это вид спереди:
(кликните по картинке для увеличения)
проект корпуса, вид спереди
планируется на передней стенке под хардами поставить пару вентиляторов на вдув, на радиаторе водянки должны стоять 1-2 вентилятора на выдув.
БП Будет выбрасывать воздух вверх.
Материнка будет прикреплена к панели, которая поворачивается вокруг вертикальной оси вместе с задней панелью, это упростит доступ к матери и прочим комплектующим. Эта панель уже есть, вынул из старого АТ корпуса.
(кликните по картинке для увеличения)
корпус с открытой материнской платой
Материал:аллюминиевый уголок, где купить уже определился, нуда понять из чего делать панели корпуса.
создал тему в конференции, жду ваших комментариев, если был опыт, поделитесь:
https://forums.overclockers.ru/viewtopic.php?t=125012
