Обзор шлангов для СВО компьютера.

1 ноября 2012, четверг 21:14
для раздела Блоги

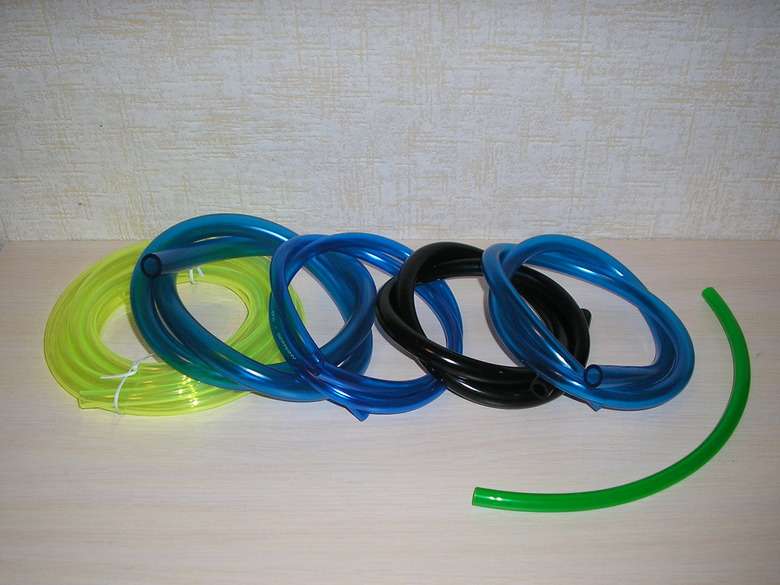

В этом обзоре участвуют шланги 4 фирм (XSPC, Koolance, TFC Feser, Thermaltake) и 3 типоразмеров (внутренний диаметр – 10 мм с внешним диаметром 13, 16 мм, внутренний диаметр – 13 мм., внешний–19 мм).
Целью тестирования является – изучение возможного радиуса изгиба, свечение шлангов в UV.

Шланги для системы водяного охлаждения (СВО) можно описать двумя геометрическими размерами – внутренний диаметр и внешний диаметр шланга.
Возможные значения внутреннего диаметра – 8, 10, 11, 13 мм. Внешний диаметр шланга составляет – 10,13,16, 19 мм.
В зависимости от соотношения внутреннего и внешнего диаметра шланга толщина стенки может составлять – 1-1,5-3 мм.

Изучение возможного радиуса изгиба.
Перегиб шланга выглядит следующим образом

В месте перегиба сечение шланга уменьшается – гидравлическое сопротивление увеличивается и как следствие места соединений в СВО могут течь. Хотя возможен другой вариант – под действием гидравлического давления шланг выпрямиться, но в любом случае перегиб шланга стоит избегать.
Одна клетка соответствует 1 см.
Шланг внутренний диаметр 10, внешний 13 мм. R4,5 см. является границей после которой начинается перегиб.

Шланг внутренний диаметр 10, внешний 16 мм. Произошло увеличение толщины стенки до 3 мм. Радиус перегиба 4,5 см.
Фактически увеличение толщины стенки не спасает от перегиба.

Шланг внутренний диаметр 13, внешний 19 мм. При радиусе перегиба равным 5 см. явно начался перегиб шланга.
Впечатление от шланга – в первый момент просто шокирует, шланг по размеру похож на трубу водоснабжения.

При освещении UV лампой шланги выглядят следующим образом


Итог этого небольшого исследования таков:
1. По диаметру шланга: шланги с внутренним диаметром 13 мм. и стенкой 3 мм. по сути мало пригодны для обычной СВО, хотя может быть в экстремальных проектах с 2 помпами они и будут востребованы.
2. Основным шлангом, на который можно делать ставки является шланг с внутренним диаметром 10 мм. Вторым этапом является выбор толщины стенки – 1,5 или 3 мм. Гидравлическое давление создаваемое помпой явно не может разорвать шланг с 1,5 мм . стенкой. Поэтому выбор стоит делать исходя из наличия фитингов и удобства крепления.
3. Безопасным радиусом изгиба является R5. Зная данное значение можно более осмысленно подойти к проектированию расположения шлангов СВО в компьютере.
4. Освещение UV светом показало свечение, но явно недостаточное.

Обсуждение далее и тут.
