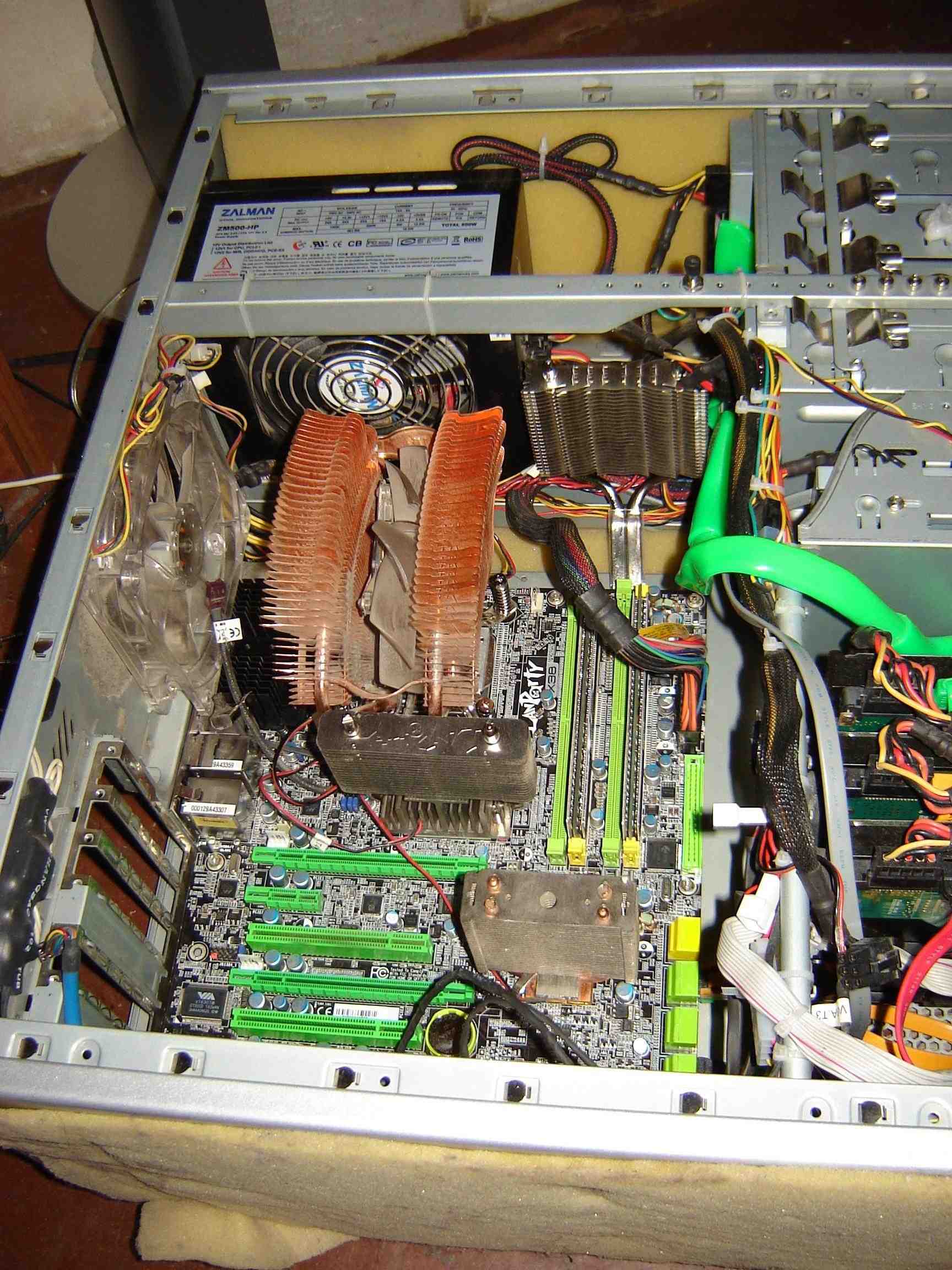

DFI Lanparty LT x38 T2R: БИОС и POST коды

3 сентября 2008, среда 22:20
для раздела Блоги
ГОРЯЧИЕ КЛАВИШИ BIOS
(во время прохождения POST)
1 – загрузка профиля разгона №1
2 – загрузка профиля разгона №2
3– загрузка профиля разгона №3
4– загрузка профиля разгона №4
ESC – вызов загрузочного меню
POWER + RESET – обнуление CMOS, действует аналогично обнулению джампером.
Home – (нажать при включении) В случае неудачного разгона, сбрасывает частоту шины FSB в стандартное значение без входа в БИОС.
Insert – (нажать при включении) В случае неудачного разгона загружает дефолтные значения cmos без входа в БИОС.
После обнуления CMOS: F1 - BIOS SetUP, DEL - загрузка дефолтных значений CMOS.
Сtrl + I конфигурирование RAID массивов на ICH 9, необходима чтобы функция RAID была включена в биос.
Ctrl + J конфигурирование RAID массивов на jMicron, необходима чтобы функция RAID была включена в биос.
F1 - ABS – расшифровывается как Auto Boost System, утилита позволяющая сохранять и загружать профили разгона из файлов. Поддерживается 821 и 829 версиями бета-биосов.

ОПИСАНИЕ ФУНКЦИЙ BIOS

STANDART CMOS FEATURES
Зайдя по клавише DEL в меню БИОС, нашему взору открывается стандартный экран AWARD BIOS. Первый пункт меню Standart CMOS Features для нас малоинтересен, зайдя в него можно изменить настройки HDD, дату/время, и т.п. В общем на нем мы останавливаться не будем.

ADVANCED BIOS FEATURES
Hard Disk Boot Priority - В этом разделе можно изменить порядок жестких дисков, CD-rom и пр. носителей.
Quick Power on Self Test – включить/выключить быстрое самотестирование при загрузке.
first –third boot divice выбор первого второго и третьего устройств для загрузки.
Boot Other Device – включает/выключает возможность загрузку с USB и прочих внешних контролеров.
Boot Up Floppy Seek – включает/выключает поиск флоповода при запуске.
Boot Up NumLock Status – изменяет состояние клавиши numlock при загрузке.
Security options – меняет степень защиты системы паролем. При значении Setup пароль запрашивается при попытке входа в БИОС, при значении System – при каждом включении и перезагрузке компьютера.
MPS version control for OS -Параметр указывает операционной системе, какую версию мультипроцессорной спецификации поддерживает плата. BIOS подготавливает таблицы, из которых операционная система получит информацию о мультипроцессорной конфигурации системы. Большинство современных серверных мультипроцессорных ОС поддерживают режим MPS 1.4. Рекомендуется устанавливать режим MPS 1.1 ("Disabled") только при работе со старыми операционными системами.
HDD Smart Capability - (enabled, disabled) контроль событий SMART,
Ful Screen Logo - (enabled, disabled) вывод полноэкранной заставки при загрузке.

ADVANCED CHIPSET FEATURE
PCI-E Compliance Mode – выбор режима работы слотов PCI-E , доступны значения 1.0, 1.0a, 2.0.
PEG force x1 – переводит PCI Express x16 (Disabled (Off)) в режим совместимости с портом x1 (Enabled (On)).
Init Display First – последовательность поиска видеокарты в слотах PCI/PCI-E
INTEGRATED PERIPHERAL
On Chip IDE Devivce
Sata MODE – Выбор режима работы SATA II портов – может принимать значения RAID, IDE, AHCI.
При установке Винды в режимах RAID и AHCI не забудьте в начале установки нажать клавишу F6 и подсунуть дискетку из комплекта поставки. Предварительно дискету надо обязательно проверить, поскольку у меня она оказалась битой.
Legacy Mode Support - (enabled, disabled) фиг его знает что такое, при выключении отключается возможность загрузки с SATA устройств…
Onboard JMB 363 controler – включает/выключает Контролер JMICRON
Controller Mode – выбирает режим работы JMICRON, доступны значения RAID+IDE, AHCI + IDE и NATIVE IDE.
Использовать этот контролер в рейд или AHCI режиме крайне не рекомендую, так как могут быть разного рода глюки и вываливания системы в БСОД. При инсталляции винды, особенно пиратских сборок с интегрированными драйверами, контролер лучше отключить или перевести в режим NATIVE IDE. То есть если вы не хотите головной боли – либо пользуйте полностью «чистый» дистрибутив с последними дровами, либо отключайте JMICRON.

ONBOARD PCI DEVICE
Собственно в этом разделе можно (enabled, disabled) сетевые, аудио и 1394 контролеры. Останавливаться тут не на чем.

SUPER IO DEVICE
Power On By Mouse – выбор режима пробуждения от мыши.
Mouse Move – пробуждение от движения мышью,
Mouse click – пробуждение от щелчка мыши.
Disabled – тут я думаю и так все понятно :)
Power On By Keyboard - выбор режима пробуждения от клавиатуры, может принимать следующие значения:
Button Only – режим пробуждения от клавиатуры отключен, включение только по кнопке Power.
Password – от последовательности нажатий клавиш, введенных в поле KB Power On Password.
Hot Key – от комбинации клавиш введенных в поле Hot Key Power On
Any Key – от нажатия любой кнопки на клавиатуре
Keyboard 98 – для виндовс 98-совместимых клавиатур по нажатию кнопки пробуждения из спящего режима.
От себя добавлю что безотказно сии функции работают только на PS/2 клавиатурах, если вы хотите пользоваться этими функциями на USB устройствах не забудьте, переключить на матери перемычку включающую дежурные 5вольт для разъема, в который включена клавиатура. Функции а-ля hotkey или password не работают на многих беспроводных клавиатурах.
Power On By Button – Включает/отключает кнопку POWER на корпусе.
On Board FDC Controller – вкл/выкл контролер флоппи дисковода.
On Board Serial Port - доступные значения Disabled, Auto, а также ручной выбор прерывания/адреса com-порта. Если вы не знали таковой на плате имеется, несмотря на то что производитель сэкономил на косичке :)
On Board IRDA select - Доступно значение Disabled а так же ручной выбор прерывания/адреса IR порта.
PWR-ON-After PWR faul - доступные значения ON - после случайного выключения питания система включится, OFF – не включится или Former STS - перейдет в состояние в котором находилась до выключения.
CIR Port Adres устанавливает адрес CIR порта (CIR расшифровывается как Consumer IR - попросту говоря порт для подключения приемника инфракрасной ДУшки)
CIR Port IRQ устанавливает прерывание для CIR порта.

USB DEVICE SETTING
В этом разделе можно установить режим работы USB: включить или выключить поддержку 1.0 и 2.0, задать скоростные режимы USB для режима 2.0 (High speed и Fullspeed ) а также если имеются подключенные флешносители задать для них режим эмуляции (hdd, cd-rom, и т.п.)
Здесь же можно включить поддержку USB клавиатуры, мыши и внешних USB-носителей.

POWER MANAGEMEN SETUP
ACPI Suspend Type - может принимать значения - возможные значения:
S1(POS) - включение функции "Power On Suspend",
S3(STR) - включение функции "Suspend to RAM".
S1(POS) определяет спящий режим «Power on Suspend», в котором произойдет остановка тактового генератора, перевод процессора на пониженное энергопотребление и отключение жесткого диска.. При значении Power On Suspend - S3(STR) компьютер переходит в режим пониженного энергопотребления при котором обесточиваются все компоненты системы питания кроме оперативной памяти, что способствует быстрому пробуждению.
USB KB WakeUP From S3(S4) - параметр доступен только в случае если ACPI Suspend Type находится в значении S3(STR), и определяет политику пробуждения от USB клавиатуры. Доступные значения Enabled и Desabled.
Soft-Off by PWR-BTTN Устанавливает порядок работы кнопки Power, может принимать такие значения:
Delay 4 Sec. - при быстром нажатии на кнопку Power произойдет переход в ждущий режим, при нажатии и удержании кнопки в течении 4 секунд произойдет отключение питания. При быстром нажатии кнопки power в ждущем режиме произойдет пробуждение.
Instant-Off - стандартный режим работы кнопки power, полное выключение происходит при любом нажатии.
PCI Express PME - при значении enabled разрешает использовать энергосберегающий режим для устройств в PCI-E слотах.
Run VGABIOS if S3 Resume включение этого (значение AUTO) параметра запускает прохождение POST для VGA BIOS, однако следует помнить что такую функцию поддерживают не все видеокарты, поэтому ее включение может привести к не корректному функционированию системы (отсутствие изображения, перезагрузки). Параметр доступен только если включен режим энергосбережения S3(STR).
Wake-Up by PCI Card при значении enabled происходит пробуждение по событию от PCI модема или сетевой карты.
Resume By Alarm - пробуждение по расписанию. Значения enabled и desabled.
Day (of Month) Alarm - указывает число месяца в которое произойдет пробуждение. Значения от 0 до 31.
Time (hh:mm:ss) of Alarm указывает время пробуждения. Если параметр Day (of Month) Alarm установлен в значение 0 пробуждение будет происходить ежедневно в указанное время.
Две вышеописанные опции доступны только при значении Resume By Alarm -enabled.
HPET Support включает или выключает HPET (High Precision Event Timers) Включение сего устройства позволяет современным операционным системам (vista и некоторые версии Linux) снизить время на обработку системных прерываний. Эта функция, позволяет улучшить работу мультимедийных приложений в реальном времени. Наиболее актуальна она будет в ОС Windows Vista. Значение HPET Mode нужно выставлять в соответствии с используемой версией ОС (32 или 64 bit). Более подробно об этой функции можно почитать тут
HPET Mode задает 32-битный или 64-битный режим работы HPET.
WDRT Support - включает поддержку WDRT (Watchdog Resource Table)
WDRT Run/Stop and WDRT Count - задает режим работы WDRT.

PnP/PCI CONFIGURATION
Resources Controlled By - параметр может принимать следующие значения:
Auto(ESCD) - система сама настраивает и резервирует прерывания
Manual - ручная настройка системы
IRQ Resources - доступно только если Resources Controlled By находится в значении manual. Этот раздел позволяет резервировать прерывания, для избежания конфликтов между устройствами. В случае если в OS обнаружен конфликт прерываний, установите "конфликтное" IRQ в значение Reserved. Зарезервировав IRQ вы запрещаете биос самостоятельно распределять его для PCI устройств.
PCI/VGA Palette Snoop - коррекция палитры для PCI видеокарт. Пережиток древности :)
INT Pin 1 Assignment to INT Pin 8 Assignment -

PC HEALTH STATUS
Shutdown Temperature - данный параметр задает "опасную" для процессора температуру, при достижении которой компьютер будет перезагружен. Проверял работает. При температуре на 3 градуса ниже установленной в этом параметре компьютер издает несколько писков, предупреждая о приближении тепловой комы, и перегружается если рост температуры продолжается.
CPUFan Fully On If CPUTemp - параметр задает температуру выше которой процессорный кулер начинает вращатся со скоростью 100%
CPUFan Turn Off If CPUTemp - параметр задает температуру ниже которой процессорный кулер полностью останавливается.
CHSFan Fully On If CHSTemp - параметр задает температуру выше которой корпусной вентилятор начинает вращатся со скоростью 100%
CHSFan Turn Off If CHSTemp - параметр задает температуру ниже которой корпусной вентилятор полностью останавливается.
NB Fan Fully On If NB Temp - параметр задает температуру выше которой кулер северного моста начинает вращатся со скоростью 100%
NB Fan Turn Off If NB Temp - параметр задает температуру ниже которой кулер северного моста полностью останавливается.
Далее находится раздел мониторинга, в котором видны все напряжения, скорости и температуры системы.

GENIE BIOS SETTING
Ну наконец то мы до него добрались! :) Это самый главный, оверклокерский раздел БИОСА этой платы :). Тут находятся все настройки вольтажей, частот, и прочей лабудистики влияющей на разгон (настройки памяти, NB, SB)
CPU Feature
В этом подразделе включаются разного рода фирменные технологии Интел.
Thermal Management Control - позволяет в случае достижения критической температуры снижать напряжение на ядре и тактовую частоту процессора. Влияния на разгон мною личнонезамечено, хотя многие продвинутые оверы ставят в состояние disabled.
(PPM)EIST mode - фирменная интеловская функция, направленная на снижение энергопотребления посредством снижения множителя и напряжения питания процессора. В отличии от многих плат иных производителей, на DFI LP LT x38 работает с измененным множителем процессора.
Limit CPUID MaxVal - при значении enabled, CPUID, запрашиваемый OS во время загрузки искусственно занижается. В результате, системе не доступны некоторые новые инструкции процессора. Полезно при использовании древних операционок типа windows 95, для пущей совместимости. На разгоняемость может повлиять положительно, но производительность может упасть за счет сокращения набора инструкций CPU.
C1E Function - C1E позволяет снизить напряжение при переводе процессора в состояние HALT, применяемое при низком уровне загрузки системы. При этом снижается уровень энергопотребления системы при низкой загрузке процессора.
Execute Disable Bit - Функция носит защитный характер, при поддержке ее операционной системой запрещает исполнение кода в областях памяти выделенных под данные. Не дает нормально функционировать многим современным вирусам.
Virtualization Technology - Технология виртуализации позволяет эмулировать виртуальную машину, при использовании соответствующего программного обеспечения. Попросту говоря она может поделить ваш комп на два более слабых (шютка :) )
Core Multiprocessing - в значении desabled отключает второй кристалл процессора.

DRAM Timing

Enhance Data Transmitting - (Auto/Normal/First/Turbo), DFI specifically designed a “fine-tune mode” for DATA transmitting performance, Normal for lowest performance, Fast for highest performance, Default AUTO will automatically adjust performance based on current system Front Side BIOS.
Enhance Addressing - (Auto/Normal/First), DFI specifically designed a “fine-tune mode” for DATA addressing, “Normal” for lowest performance, “Fast” for highest performance, Default AUTO will automatically adjust performance based on current system Front Side BIOS.
T2 Dispatch - значение enabled включает Command Rate 1T, disabled - 2T, AUTO - оптимальное значение выбирает биос.

Clock Setting Fine Delay

Ch1/ch2 DLL Default Skew Model- DLL (Delay Lock Loop) - система автоматической подстройки по задержке. DLL формирует задержку
сигнала DQS (Data Queue Strobe) относительно CLC (тактового генератора). DLL Default Skew Model задает смещение в тактах относительно задержки сформированной DLL.

Fine Delay Step Degree - Задает шаг для всех задержек "fine delay" идущих ниже. Т. е значение к примеру DIMM 1 Clock fine delay вычисляется по формуле - DIMM 1 Clock fine delay умножить на Fine Delay Step Degree
Ch1/ch2 Clock Crossing Setting - (Auto/More aggressive/aggressive/Nominal/Relaxed/More Relaxed),Giving an easy explanation, after the CPU, PCIE, DRAM locked the clock phase by “PLL phase locked loop”, we can utilize the DRAM DLL to adjust DRAM operating phase by tuning DRAM DATA output phase forward or backward to create a better match with current DATA operating phase. The BIOS will automatically calculate a parameter after system boot up. The BIOS will show the current value of this parameter. The best tuning range for finding the best DATA operating phase will be 3 ranks before or after this current value.
DIMM 1/2/3/4 Clock fine delay -
DIMM 1/2/3/4 Control fine delay -
Ch1/ch2 Command fine delay -

Ch1Ch2 CommonClock Setting - (Auto/More aggressive/aggressive/Nominal/Relaxed/More Relaxed),As above, it is PLL fine-tune for Common clock signals of DRAM modules.

Ch1/ch2 RDCAS GNT-Chip Delay - (Auto/1~7 CLK) Read command rate, 1Clock is Intel Command rate 1N mode, 2~7Clock are 1N disable mode.
Ch1/ch2 WRCAS GNT-Chip Delay - (Auto /1~7 CLK) Write command rate, 1Clock is Intel Command rate 1N mode, 2~7Clock are 1N disable mode.
Ch1/ch2 Command to CS Delay - время, необходимое на выполнения команды CS# (chip select) для выбора нужного чипа памяти, для канала 1.

CAS Latency Time (tCL) - Характеристика чипа памяти, определяющая минимальное количество циклов от момента запроса данных до их получения
RAS# to CAS# Delay (tRCD) - Операции обращения к столбцам и строкам памяти, выполняются отдельно друг от друга. Данный параметр описывает, сколько времени пройдет между этими событиями.
RAS# Precharge (tRP) - Определяет время повторной выдачи RAS#, проще говоря, через какой срок (в тактах) возможна подача следующего запроса RAS#.
Precharge Delay (tRAS) - время необходимое на накопление заряда для операции закрытия строки банка или минимальное время между командой активации и командой закрытия (для одного и того же банка).
All Precharge to Act - задержка между командой Precharge All и командой на активацию строки.
REF to ACT Delay (tRFC) - Время, по прошествии которого память опять способна будет произвести операцию доступа к строке и ее обновление.
Performance Level (tRD) - установка Performance Level на цикл обращения к памяти в целом
Read Delay Phase Adjust - Тонкая настройка tRD (performance level)
в подразделе Read Delay Phase Adjust доступна регулировка следующих параметров:
Chanel 1 Phase 0 Pull-In
Chanel 1 Phase 1 Pull-In
Chanel 1 Phase 2 Pull-In
Chanel 1 Phase 3 Pull-In
Chanel 1 Phase 4 Pull-In

Chanel 2 Phase 0 Pull-In
Chanel 2 Phase 1 Pull-In
Chanel 2 Phase 2 Pull-In
Chanel 2 Phase 3 Pull-In
Chanel 2 Phase 4 Pull-In
Параметры включают ускорение обращения к памяти для отдельно взятой фазы, устанавливая для фазы значение =[PL-1]. Если установить PL=8 и включить Pull-In на всех фазах - то фактически обращение к памяти происходит на установках PL=7. Наибольший прирост производительности дает включение ускорения для обоих каналов на первой фазе и наименьший на последней.
MCH ODT Latency - ODT (On Die Termination - накристальное терминирование) технология встроенной терминации сигналов ODT (on-die-termination), которая позволяет уменьшить негативное воздействие шумов, что способствует улучшенной работе модулей на высоких тактовых частотах.
Write to PRE Delay (tWR) -минимальное время между окончанием операции записи и подачей команды на предзаряд (Precharge) строки для одного банка.
Rank Write to Read (tWTR) - минимальное время между окончанием записи и подачей команды на чтение (CAS#) в одном банке.
ACT to ACT Delay (tRRD) - минимальное время между активацией строк разных банков. Архитектурно открывать строку в другом банке можно сразу за открытием строки в первом банке. Ограничение же чисто электрическое - на активацию уходит много энергии, а потому при частых активациях строк очень высока электрическая нагрузка на цепи. Чтобы ее снизить, была введена данная задержка. Используется для реализации функции чередования доступа к памяти (interleaving).
Read to Write Delay (tRDWR) - Промежуток времени между функциями чтения и записи. Показывает, как быстро чип памяти сможет перейти от одного состояния к другому.
Ranks Write to Write (tWRWR) - Задержка между циклом "Запись-Запись" из одного банка в другой в пределах, определяемых CAS#
Ranks Read to Read (tRDRD) - минимальная задержка между двумя командами на чтение в разных банках.
Ranks Write to Read (tWRRD) - минимальное время между окончанием записи и подачей команды на чтение (CAS#) в разных ранках.
Read CAS# Precharge (tRTP) - минимальный интервал между подачей команды на чтение до команды на предварительный заряд.
ALL PRE to Refresh - устанавливает минимальное время между командой Precharge All и Refresh в одном ранке.

Voltage Setting

В этом подразделе находится все что касается изменения напряжений. Остановлюсь на нем поподробней.
CPU VID Control - CPU VID Control позволяет установить напряжение питания процессора в интервале от 0.44375 до 1.6 В с малым шагом в 0.00625в, кроме того доступно значение AUTO, позволяющее системе установить дефолтное для процессора напряжение VID.
CPU VID Special ADD Limit -
CPU VID Special ADD - Данный параметр позволяет добавлять напряжение VID в процентах от CPU VID Control, с шагом 0.23-0.24%. Если при разгоне повышать напряжение с помощью этого параметра, а CPU VID Control установить в значение AUTO, то в простое напряжение будет падать до значения CPU VID Control. Очень удобная функция, ранее мною на других матерях невиданная. Мой Q6600 умудряется работать в простое при 6x множителе при 1.2 вольтах (VID 1.3). При значении параметра AUTO система сама выбирает сколько прибавить напруги и к сожалению делает это не всегда корректно, что чревато вылетами при разгоне.
DRAM Voltage Control - Позволяет изменять напряжение питания модулей памяти в диапазоне от 1.71 до 3.04 В с переменным шагом 0.006-0.04 В.
SB Core/CPU PLL Voltage – Позволяет изменять напряжение питания южного моста от 1.51 до 2.38 В с переменным шагом 0.12-0.13 В.
NB Core Voltage Позволяет изменять напряжение питания северного моста от 1.265 до 2.04 В с переменным шагом 0.013-0.014 В. Рекомендуется повышать при разгоне шины FSB более 380 мгц. Если вы такого значения не достигли, можете смело ставить наименьшее значение.
CPU VTT Voltage параметр может меняться в диапазоне от 1.211 до 1.601 В с переменным шагом 0.005-0.006 В. Это напряжение используется для запуска процессора и питания цепей буферов ввода-вывода, однако экспериментальным путем было выяснено что его поднятие положительно сказывается на разгонном потенциале процессоров (особенно квадов). ВНИМАНИЕ! Для процессоров произведенных на 45 нм техпроцессе крайне не рекомендуется задирать это напряжение более 1.45в
Clockgen Voltage Control напряжение питания тактового генератора, может принимать значения 3.45, 3.60, 3.75 или 3.85 В. При разгоне рекомендуется поднимать при высоких значениях FSB.
Vcore Drop Control при значении disabled (почему так - фиг его знает) полностью исключает просадку напряжения VID, однако такой антидроп сопровождается довольно значительным тепловыделением. При прочих равных параметрах отключенный Vcore Drop Control добавляет 3-4 градуса к температуре процессора. Поведение VID при включенном Vcore Drop Control несовсем мне понятно, но предполагаю что антидроп включается только в моменты максимальной нагрузки на процессор (видно из диаграмм OCCT 2.0), однако по моим наблюдениям системе не всегда удается запустить этот механизм вовремя, что отрицательно сказывается на стабильности системы.
GTL+Buffers Strength - It is adjustment option for North-Bridge reference voltage strength.
Host Slew Rate - It is adjustment option for North-Bridge voltage driving strength.
GTL REF Voltage Control Включает управление напряжениями GTL REF. GTL Reference Voltage - это сигнальное напряжение системной шины, являющееся производной формой напряжения CPU VTT. Последнее, в свою очередь, используется для запуска процессора и питания цепей буферов ввода-вывода. Во всяком случае, такое определение даёт документация на модуль управления напряжением (VRM) для материнских плат с поддержкой современных процессоров Intel. Позволяет увеличить разгонный потенциал CPU. Вместе с GTL Reference рекомендуется повышать FSB Termination Voltage до 1.3-1.4V для CPU последнего поколения и до 1.35-1.45v для Квадов. Значение GTL задает уровень логической единицы. Все что выше или равно уровню GTL - логическая 1, все что ниже логический 0. Мне кстати такое объяснение кажется правильным и понятным. Следствием увеличения VTT становится увеличение уровня логических напряжений на шине, а используя GTL мы сообщаем процессору и NB текущий порог 0\1.
MCH RON Offset Value -
MCH RTT Offset Value -
MCH Slew Rate Offset Value -
MCH Vref1 Value -
MCH Vref2 Value -
MCH Vref3 Value -
CPU GTL 0/2 REF Volt - задает уровень напряжение REF GTL для ядер 0 и 2
CPU GTL 1/3 REF Volt - задает уровень напряжения REF GTL для ядер 1 и 3.
Northbridge GTL REF Volt - задает уровень напряжения REF GTL для северного моста.
CPU Core Voltage - показывает результирующее напряжение Vcore формируемое по формуле CPU VID * SPECIAL ADD%
DRAM Voltage - мониторит напряжения модулей памяти.
NB Core Voltage - мониторит напряжения северного моста
CPU VTT Voltage - мониторит напряжения северного моста
Главным недостатком системы мониторинга является то, что реальные результирующие напруги вы увидите только после сохранения CMOS, перезагрузки и повторного входа в биос :(

Итак с Voltage Setting мы разобрались, продолжаем рассматривать раздел GENIE BIOS SETTING.
Exit SetUp Shutdown - Выбор режима перезагрузки. При установке параметра в значение 1, после поднятия частоты FSB выше определенного значения (какого - на данный момент мною невыяснено) будет производить полное отключение на несколько секунд при перезагрузке. при значении 2 система будет отключатся при перезагрузке после любого изменения частоты FSB. Дабы избежать разного рода глюков рекомендую использовать значение 2.
Shutdown after AC Loss - при включенной опции, система автоматически перезагрузится после не корректного выключения питания.
OC Fail Retry Counter - параметр задает кол-во попыток загрузится перед тем как значение FSB будет возвращено в стандартное состояние.
Clock VCO Divider - Корректирует делитель тактового генератора и NB Strap, в случае если частота FSB была принудительно установлена с помощью перемычек на материнской плате (находятся от процессорного сокета)
CPU Clock ratio - множитель процессора. Для процессоров с разлоченным множителем может принимать значения от 6x до 50x, для простых процессоров - от 6x до множителя процессора. Для процессоров с дробным множителем (при включенном CPU N/2 Ratio) шаг 0.5, иначе 1.
CPU N/2 Ratio - включает поддержку дробного множителя для процессоров которые таковой поддерживают.
CPU Clock - частота шины FSB, может принимать значения от 200 до 700. Реально на этой плате возможно достичь 550mhz (с текущим последним бэта биосом) для двухядерников и 480 для квадов.
Boot-up clock - устанавливает частоту FSB которая будет установлена на период загрузки. После загрузки OS частота FSB будет установлена в соответствии с параметром CPU Clock.
DRAM Speed - выбор делителя памяти. Доступны следующие значения:
200:667 (3:5)
200:800 (1:2)
266:667 (4:5)
266:800 (2:3)
333:667 (1:1)
333:800 (5:6)
333:1066 (5:8)
400:800 (1:1)
400:1066 (3:4)

PCIE Slot Config - переключает режимы работы слотов PCI-e №2 и PCI-e №4.
При значении 1x 1x оба слота работают в режиме 1х
при значении 4x NC PCI-e №4 работает в режиме 4х, а порт PCI-e №2 и сетевой адаптер LAN2 будут отключены.

CMOS RELOADED
В этом разделе вы можете сохранить настройки биос. Доступно четыре банка для сохранения. Каждому можно присвоить 3 строки описания с помощью пункта Bank Description. Для сохранения настроек в банке выберете пункт Save To This Bank. Для загрузки настроек из банка выберите Load From This Bank. Кроме того настройки возможно загрузить во время прохождения POST нажав кнопку от 1 до 4 (номер банка который вы хотите применить). Но и на этом возможности манипулировать настройками Биос не заканчиваются. В программном арсенале платы имеется утилита Auto Boost System AP file (сокращенно ABS) позволяющая сохранить все четыре банка в один файл и само собой загрузить их потом из этого файла. Очень удобная функция позволяющая обмениваться настройками, при этом количество профилей разгона ограничено размерами вашего HDD, а для их применения даже не надо заходить в биос, просто нажмите кнопку с номером банка во время POST. User manual of Auto Boost System, полная английская документация по LP LT X38\48 включая доку по BIOS, английская документация по BIOS + ABS.

Теперь немного о том чем и как шить новые версии BIOS. Из под windows это можно сделать утилитой winflash 1.92, для этого загрузите с сайта DFI необходимую версию BIOS в zip архиве, извлеките от туда файл с расширением BIN, откройте файл в winflash, поставьте галочки "Update all" и "Clear CMOS", шейте. Для прошивки из под DOS, разверните скачаный архив на дискету или загрузочную флешку, бутанитесь с нее, далее она все сделает сама. После прошивки биос из под дос, комп почему то сам не перегружается и не реагирует на кнопку reset, поэтому выключите и включите его. Есть и третий вариант - фирменная утилита DFI DIAMOND FLASH, которая из под виндовс создает загрузочную дискету, далее - загрузитесь с дискеты и вуаля :) - биос прошит.
Где взять свежие биосы ? Тут берем БЭТЫ, Тут - релизы.

POST-КОДЫ
Poewr ON --> 00 биос устанавливает напряжения для системы , инициализирует CPU. Если загрузка остановилась на 00 возможно:
1. повреждены данные загрузочного блока BIOS,
2. используется несовместимый с платой БП,
3. используется испорченный или неправильно установленный процессор (проверьте LGA на предмет погнутых лепестков),
4. не подключено питание CPU (два 12в 4-х пиновых разъемчика),
5. нажата кнопка Reset.

Poewr ON --> 00-->циклическая перезагрузка Блок питания не обеспечивает необходимое питание для процессора. Заменить на более мощный.

00-->С1-->останавливается на A0 - A0-AF коды инициализации оперативной памяти.
1. возможно используемая вами память несовместима с этой платой,
2. попробуйте поменять модули местами,
3. попробуйте запустится с одним модулем,
4. попробуйте использовать другую память.
У платы замечена аллергия на оверклокерские серии памяти OCZ.

00-->С1--> останавливается на B8 - B0-BF коды инициализации оперативной памяти и PCI устройств
[/i]
1. возможно используемая вами память несовместима с этой платой,
2. попробуйте поменять модули местами,
3. попробуйте запустится с одним модулем, один из модулей дефектный.
4. попробуйте использовать другую память.
5. вытащите все PCI устройства.

00-->С0 инициализация памяти
1. SPD модулей памяти пустое, неверное, несовместимое, можно попробовать перепрошить на более другое. Как см. тут
2. Проверьте правильность установки памяти, целостность слотов памяти.
3. попробуйте использовать другую память.

00-->С0-->С1 (возможна циклическая перезагрузка) определение объема DRAM
1. возможно используемая вами память несовместима с этой платой,
2. попробуйте поменять модули местами,
3. попробуйте запустится с одним модулем, один из модулей дефектный.
4. попробуйте использовать другую память.
5. переразгон памяти, попробуйте обнулить CMOS, и установить менее агрессивные тайминги.

00-->С1-->C3/C5 (возможна циклическая перезагрузка)
1. Слишком агрессивные тайминги, попробуйте обнулить CMOS и установить менее агрессивные тайминги.
2. недостаточное питание для памяти, попробуйте поднять DRAM voltage.
3. переразгон памяти, попробуйте выбрать другой делитель.

Выключение --> остановка на СF (возможно перезагрузка) проблема с режимами S1/S3 resume
1. недостаточное напряжение для памяти, попробуйте увеличить,
2. возможно память несовместима,
3. переразгон памяти, попробуйте снизить частоту и тайминги памяти,
4. попробуйте прошить последнюю версию биос.

C0-->С1 остановка на E0 E0-EF инициализация PCI устройств
1. испорчены данные BIOS, обнулите перемычкой.
2. используемое PCI устройство несовместимо, попробуйте заменить или вынуть.

00-->С1-->С3--> остановка на 25 инициализация шины PCI, выделение памяти и прерываний, поиск ресурсов и биос VGA
1. несовместимое PCI (PCI-E)устройство, попробуйте переустановить или отключить,
2. несовместимое USB устройство, попробуйте отключить,
3. неисправная видеокарта - попробуйте переустановить или заменить, также можно попробовать переставить видеокарту в другой PCI-E слот. Если видеокарт две - поменяйте местами.

00-->С1-->С3--> остановка на 26 инициализация видеокарты, тактового генератора, отключение пустых слотов PCI и DIMM, инициализация PWM3 и системы мониторинга платы
1. неисправна видеокарта, замените на другую,
2. неверные значения в CMOS, обнулите биос.

С3-->25-->26--> остановка на 41 инициализация флоппи дисковода
1. ошибка инициализации дисковода, попробуйте переподключить (отключить) дисковод.
2. Проверьте установки биос.
3. Возможно поврежден чип биос, необходимо заменить.

Power ON -->50 Инициализация USB устройств
1. Ошибка инициализации USB устройства, попробуйте его переподключить На работающем компе.
2. Устройство несовместимо с матплатой, отключите его.

Power ON -->75 Инициализация накопителей IDE и SATA
1. проверьте подключено ли питание к SATA или IDE устройствам.
2. проверьте подключение шлейфов к SATA или IDE устройствам, и к матплате.
3. возможно необходимо увеличить время ожидания отклика от IDE или SATA устройств.
4. Возможно в CD приводе находится диск а время его раскрутки слишком велико, вытащите диск из привода.
5. SATA или IDE устройство несовместимо с платой.

Power ON -->7F ошибка контрольной суммы CMOS, ожидание нажатия кнопок DEL - загрузка дефолтных настроек или F1 - вход в BIOS Set UP
1. BIOS был обнулен пользователем.
2. села батарейка, заменить на новую.
3. переразгон, обнулите биос или выберете менее агрессивный профиль разгона.

Power ON -->promt stop at 79,
Power ON -->promt stop at 88,
Power ON -->promt stop at FF, Если у вас на черном экране мигает курсор, а на индикаторе одно из приведенных выше значений - мамка каюк, и допоможет вам сервисцентр :), но все же попробуйте обнулить CMOS, вытащить батарейку, выключить питание, помолится, поколдовать и обязательно сделать несколько кругов с бубном вокруг системника. Это не шутка. Иногда помогает :)
В завершение раздела - Полное описание POST кодов на английском, для Award/Phoenex BIOS.

ТОЧКИ ЗАМЕРА НАПРЯЖЕНИЙ

Ниже приведены фотографии с указанием точек замера всех напряжений, по заверениям Кланка ему эту информацию предоставила сама DFI.








О СОВМЕСТИМОСТИ С БЛОКАМИ ПИТАНИЯ
Ниже приведен список несовместимых с платой блоков питания:
Apevia
Aspire
Atrix
ColorsIT
Deer
Eagle
Eagletech
Enermax "Liberty and Galaxy" lines -> Liberty 720 вроде работает.
Enermax обещает исправить недочеты.
*Generic* = "No Name" за пару €
Kingwin
Magnum
MGE XG Vigor
Power Logic
q-power
Qtec
Ultra
BeQuiet!

О СОВМЕСТИМОСТИ С СУПЕРКУЛЕРАМИ

Особо тут писать нечего. Не смотря на огромный кулер северного моста, на плату замечательно становятся практически все суперкулеры современности. Ниже - небольшая фото-сессия :)


(кликните по картинке для увеличения)

IFX 14


(кликните по картинке для увеличения)




Оценитe материал

Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
