Особенности ASUS P5W DH Deluxe

20 апреля 2007, пятница 22:26
для раздела Блоги
Предисловие

Эта статья - попытка обобщить информацию соответствующей ветки конференции overclockers.ru + немного моего личного опыта настройки этой платы. Если Вы собираете систему с нуля, эта подборка поможет Вам не сделать ошибки при покупке комплектующих, последующем разгоне и эксплуатации уже собранного компьютера. Если комплектующие уже куплены, возможно вы найдете ответы на вопросы "Почему не работает?", "Что делать?", "На что заменить?"

Покупка комплектующих

P5W DH Deluxe (Далее МВ)

Существует две ревизии этой материнки, которые отличаются максимальным значением напряжения на северном мосте (1.85 и 1.65 вольт). Если вы планируете приличный разгон по шине (более 400 мгц.) ревизия с 1.65 неприемлема, для таких экземпляров разгон ограничивается порогом в 400-420 мгц. и зависит от конкретного экземпляра MB.
К сожалению никаких упоминаний на упаковке, о том какое максимальное напряжение поддерживается на МСН нет. Ниже приведено фото резисторов, по маркировке которых, можно определить принадлежность платы к ревизии 1.85в.


(кликните по картинке для увеличения)

Фото 1
ПРОЦЕССОР

Процессор следует выбирать с множителем не менее 8, так как предельная частота разгона по шине для P5W DH, в зависимости от экземпляра, колеблется от 425 до 450мгц. При покупке Core 2 Duo E6300 большее на что вы сможете рассчитывать (при сохранении стабильности)- 3.15ггц. Программа минимум для оверклокера на данной матери - E6400, оптимальный варриант для разгона с воздушным охлаждением E6600, если вы вбухали 250$ в материнку, а в выборе процессора руководствуетесь девизом "а зачем переплачивать" то E4300 - ваш выбор (разумеется читатель может иметь собственное мнение).

ПАМЯТЬ

У МB есть некоторые особенности работы с памятью, поэтому к вопросу выбору оной следует подойти со всей серьезностью. Память должна быть не хуже чем DDR2 800мгц (PC26400), желательно чтобы в СПД содержалась информация о таймингах для 400 (800) мгц. (данне про СПД можно найти в даташитах на сайтах производителей). Многие модули оверклоккерской памяти работающие на частотах свыше 1000 мгц на этой МВ ведут себя непредсказуемо, скорее всего разгон такой памяти упрется в 1000мгц (хотя бывают и исключения). Однако не следует считать вышесказанное недостатком, дело в том, что производительность памяти на сабже при равных частотах гораздо выше чем у плат на 965 чипсете (скорость работы памяти на P5W DH Deluxe при 800мгц примерно равна скорости на 965 чипсете при 1000мгц), а при разгоне более 420 мгц по шине, NV 680i тоже нервно курит в сторонке.

БЛОК ПИТАНИЯ

На МВ замечены значительные проседания Vmem, Vcore, Vmch, поэтому желательно чтобы ваш блок питания имел приличный запас прочности. То есть если система требует мощность в 350 ватт блок питания лучше взять на 450-500вт.

Охлаждение

Глядя на плату вам может показаться что охлаждение на ней отличное - поверьте это просто обман зрения. Со стоковым охлаждением "нормальной" считается температура до 55 градусов. Вот несколько фотографии разобранного радиатора с северного моста и мосфетов:


(кликните по картинке для увеличения)

фото 2


(кликните по картинке для увеличения)

Радиатор северного моста P5W DH Deluxe

Вот так выглядит фирменная термопаста асус:


Радиатор

А вот так термопаста нанесена на южный мост:


Южный мост

На фотографиях хорошо видно что вся конструкция СМ клееная (на клее асус пытается сэкономить деньги), контакт тепловой трубки с радиатором минимален (поэтому мосфетный радиатор можете не ставить - не поможет) и вообще это выглядит убого...

Чтобы не ломать голову над вопросом почему чипсет на двадцать градусов горячее процессора, рекомендую произвести некоторые модификации. Наиболее эффективный вариант - полная замена радиатора северного моста. Я считаю что полумерами тут не обойтись и рекомендую выбирать из активных девайсов. У меня в частности стоит Tt Extrem Spirit II, который очень неплохо справляется со своими задачами (температура после трех часов нагрузки не превышала 37 градусов при 1.75 на СМ). Если планируется установка 1.85 в на СМ активный кулер вам просто необходим.


(кликните по картинке для увеличения)

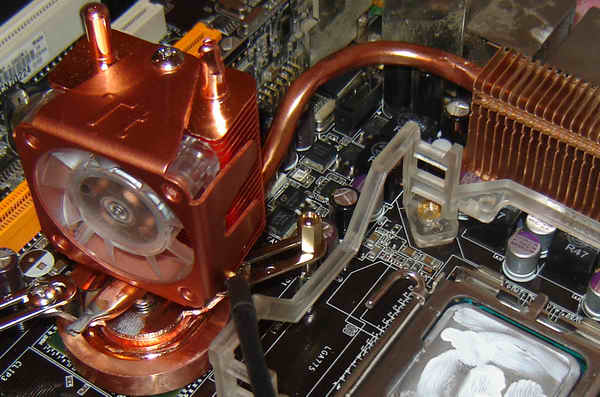

Extreme Spirit II on p5w dh deluxe


(кликните по картинке для увеличения)

Extreme Spirit II on p5w dh deluxe

Если вы не сторонник радикальных мер, то как минимум необходимо удалить наклейки с логотипами асус с радиаторов и заменить термопасту на радиаторах обоих мостов. Если вы считаете задачу простой - то опять заблуждаетесь, отодрать это вещество не так просто. Для снятия радиаторов, снимите материнскую плату с шасси корпуса, демонтируйте крепление системы охлаждения. Прогрейте радиатор феном, и попробуйте с небольшим усилием покрутить влево - вправо до полного отставания от кристала. Спиртом удалите серое вещество, которое асус по наивности считает термопастой, нанесите новую и водрузите все на место.

Особое внимание следует уделить установке северного моста. Иногда из-за неправильного изгиба тепловой трубки, радиатор становится под углом к кристаллу - обратите на это особое внимание, при необходимости подогните трубку. Все вышеописанные манипуляции снизят температуру примерно на 5-7 градусов. Поставив обдув на северный мост можно убрать еще добрых 10. Для этого понадобится вентилятор 80мм, два куска стальной проволоки по 10см, круглогубцы, и 4 шурупа. Глянув на рисунок ниже вы без труда поймете как все это собрать:


(кликните по картинке для увеличения)

Вентилятор 80мм охлаждает СМ

Если и этот вариант вам показался сложным то тогда просто наклейте на СМ 40 мм вентилятор он чуть менее эфективен, и чуть более шумен, но и проблем с его установкой не возникнет:


(кликните по картинке для увеличения)

Вентилятор 40мм приклеен к радиатору

Ну и третий варриант - установить мосфетную турбину на СМ (предложено funtik555):


(кликните по картинке для увеличения)

Турбина

Управления вентиляторами
Как и охлаждение, управление скоростью вентиляторов через биос реализовано убого. По сему рекомендую все опции Q-Fan поставить в значение Disabled. Если шум от вентиляторов вас достал попробуйте их настроить через виндовс. Для этого существует две программы - всем известный SpeedFan и мало известный Сooler, написанный одним из посетителей конференции.
SpeedFan работает корректно, видит все вентиляторы, показывает все температуры. Глюк все-таки имеется - непонятно откуда взявшийся датчик AUX с огромной температурой. Лечится - отключением AUX в опциях SpeedFan.
Хотя в плане управления вентиляторами Сooler будет поинтереснее. Вот его описание:

цитата:
Voltage - напряжение на вентиляторах в процентах (от 12 вольт).
Manual mode - ручная регулировка напряжения, Auto 1 - режим SmartFan I, Auto 2 - режим SmartFan III.
Temperature - желаемая температура в градусах.
Tolerance - гистерезис (рекомендуется градуса 2-3).
При пересечении Temperature+Tolerance начинается разгон,
Тemperature-Tolerance - замедление между ними скорость постоянна.
Start Voltage - напряжение запуска (если был остановлен), чтобы гарантированно запустить вентилятор.
Min Voltage - минимальное напряжение, до которого вентилятор замедляется (чтобы не останавливался и не грелся зря).
Don't stop - поддерживать минимальные обороты. Иначе через врямя Time to stop вентилятор останавливается.
StepUp и StepDown задержки роста/спада оборотов (чем больше, тем медленнее).
SpinUp Fans - при автозагрузке включение вентиляторов на 100% на полсекунды, потом установленные режимы.
Use Sensor - выбор датчика, по которому ориентируются вентиляторы группы Power.


Не смотря на отлично реализованное управление вентиляторами, Сooler температуры мониторит неправильно.

Если у читателя возник вопрос - а где же PC Probe II: не ставьте, врет, тормозит, вентиляторами управляет плохо. В общем пользы от нее никакой нет.

Кроме описаных выше програм, для мониторинга температур и скоростей вентиляторов я пользуюсь Everest, у него наиболее правдивые показания, и мультимедийной панелью AEROCOOL COOLWATCH с четырьмя термопарами, как вы понимаете больше всего доверяю показаниям последней.

Теперь об извечном вопросе владельце этой матплаты - где находится датчик температуры МВ ?. Скорее всего их два, на северном и южном мостах, а плата показывает большую температуру. К сожалению документально это не как не подтверждено, и является догадкой участников конференции overclockers.ru. (по показаниям COOLWATCH очень похоже на правду).
Примечание: Если вдруг программа мониторинга показывает температуру значительно ниже комнатной, скорее всего вам попалась глючная мать, хотя иногда в этом виновен биос, поэтому если после перепрошивки глюк остался выход один - сервисцентр.

Поддержка видео

Тут вроде все в порядке, мною глюков не замечено. Как известно плата поддерживает Crossfair официально и SLI (кроме GF 8xxx)c модифицированными драйверами. Все известные видяхи на МВ работают безглючно, включая двухпроцессорные "шедевры".

Прцессоры
Здесь все просто отлично! Плата поддерживает все выпускаемые на данный момент процессоры intel, включая четырехядерные. Также поддерживается FSB1333 c версии биос 1901 . Тут можно просмотреть весь список поддерживаемых процессоров. Обратите внимание на третью колонку - в ней указана версия биос с которой поддерживается процессор. Если у вас более ранняя версия чем требует ваш проц то желательно иметь под рукой камень который поддерживается с самых первых версий, для перепрошивки биос.

Память

Для начала модули памяти необходимо правильно установить. Если у вас 2 одинаковых модуля вставьте их в оранжевые слоты, в этом случае память будет работать в режиме Dual chenel, что крайне положительно отразится на производительности всей системы.

Бывает так что у вас два комплекта разных объемов (например 2х512 и 2х1024) такую комбинацию тоже можно заставить работать в Dual chenel (asimetric). Для этого планки одинакового объема надо вставить в слоты одного цвета (предположим гиговые в черные слоты, полугиговые в оранжевые или наоборот), очень желательно чтобы планки были одного производителя и имели одинаковый СПД, иначе глюки при разгоне гарантированы.

Если планки работают вместе, но СПД у них разный: для повышения производительности и безглючности его можно модифицировать с помощью SPD Tool, перешив СПД из модуля с самыми низкими задержками во все остальные (не забудьте отредактировать объем планок). Предварительно необходимо проверить каждый модуль с помощью MemSet, на предмет работы с таймингами, которые вы собираетесь прошить. Более подробно о перепрошивке СПД можно узнать тут. Вышеописаные манипуляции с СПД крайне не рекомендуются начинающим оверам!!! Опасно полным убиением памяти!!!

Ну и последняя комбинация: у вас три модуля памяти, два из которых, суммарно равны третьему (2х512 и 1х1024). В этом случае ставим 512 модули в первые два слота (оранжевый и черный), а 1024 в оранжевый слот второго банка. Работать будет в Dual Chenel asimetric , но к сожалению не быстрее чем в Single Chenel.

Настройка памяти этой МВ, тоже имеет свои "особенности", но не смотря на это, контролер более дружелюбен к низкоскоростным модулям чем на 965 чипсете. Даже если вы обладатель "негонимой" DDRII 533, всеравно сможете выжать из Core 2 Duo несколько сотен мегагерц, благодаря понижающему делителю на память 975-го чипсета. Конечно это не лучший вариант разгона но тем не менее дает возможность пережить переход на новую платформу без затрат на новую память.

Если все же память у вас с неплохим разгонным потенциалом, то необходимо выяснить каков этот потенциал на данной МВ. При разгоне шины МB выставляет вторичные тайминги в очень агрессивные значения и ваша память может не работать на своих "родных" частотах с заявленными таймингами. Для определения предела разгона памяти делаем следующие манипуляции с биос:
1. Ставим рекомендуемое производителем напряжение в биос: Advanced>Jumperfree configuration>Memory Voltage
2. Ставим делитель 1:1 Advanced>Jumperfree configuration>DRAM Frequency> выбираем значение равное 2хСPU Frequency
3. Чтобы не упереться в процессор установим множитель в 6х: Advanced>CPU Configuration>Ratio Cmos Seting и поднимем на нем напряжение до 1.4 в. Advanced>CPU Configuration>CPU Vcore Voltage
4. Ставим ниже перечисленные пункты в значение Disabled:
Advanced>Chipset>DRAM ECC Mode
Advanced>Chipset>Hyper Path 3
Advanced>Chipset>Memory Throtlyng Threshold
Advanced>Chipset>Memory remap futures
Если вы собираетесь работать на разогнанной системе вышеперечисленные параметры должны быть всегда отключены.
5. Ставим память по СПД (таймингами займемся позже): Advanced>Chipset>Configure DRAM Timing by SPD>Enabled
6. Чтобы не упереться в МСН ставим на нем максимальное напряжение: Advanced>Jumperfree configuration>MCH Chipset Voltage

Теперь гоним систему по шине (Advanced>Jumperfree configuration>СPU Frequency). В случае появления нестабильности поднимаем Vmem c минимальным шагом. Если вы уперлись в максимальное значение Vmem (2.4в), дальнейший разгон памяти невозможен.
В процессе эксперимента рекомендую составить таблицу в которой будет отражены напряжения и частоты (которые стабильно работают при этих напряжениях), в дальнейшем это поможет в разгоне процессора, и снимет вопрос "а во что я уперся". Таблица может выглядеть так: Vmem = Freqency
Наибольшая частота шины на которой комп работает стабильно умноженная на 2 и будет максимальной рабочей частотой вашей памяти.

Немного о тестах для проверки стабильности. Я пользуюсь wPrime, OCCT и вторым тестом процессора из 3Dmark05, с их помощью легче выявлять нестабильность на начальном этапе разгона. Для более "подробного" и длительного тестирования использую MemTest, SnM (хотя в последнее время не очень они мне нравятся, по их показаниям все стабильно, а OCCT вываливается через 5 минут).

Ну и наконец тайминги. На МВ большая часть памяти не работает при шине свыше 370мгц. с таймингами выставленными вручную и запускается только по СПД. Известные мне исключения: Corsair 6400 C4, Corsair 8000UL, GSkill 6400GBHK, СПД от этих модулей лежит тут. Для владельцев памяти PC2-8000 (или выше): если ваша память не захотела работать с установленными из биос таймингами, можно попробовать прошить в нее СПД от вышеперечисленных модулей, с помощью все того же SPD Tool. Для PC2-6400 - перешивка СПД дело бесполезное.
Если все вышеописанные манипуляции не привели к желаемому результату, ставим память по СПД и пользуемя MemSet т.к. плата СПД полностью игнорирует и устанавливает свои, просто неприлично огромные задержки, например 5-6-6-6-18-24

Ко всем вышеперечисленным "особенностям" можно добавить что напряжение Vmem несколько проседают:
BIOS = Замер
----------------------
2.10V = 1.90 - 1.93
2.15V = 1.97 - 1.99
2.20V = 2.03 - 2.05
2.25V = 2.06 - 2.08
2.30V = 2.10 - 2.12
2.35V = 2.15 - 2.17
2.40V = 2.18 - 2.20

А вот что вымерял я: 2.1 = 2.012, так что многое зависит от блока питания.
Для тех у кого, есть желание проверить информацию изложенную в таблице, и поправить ситуацию карандашным вольтмодом:


(кликните по картинке для увеличения)

Карандашный вольтмод памяти

Разгон


PCI и PCI Express
Необходимо зафиксировать шины PCI и PCI-E:
Advanced>Jumperfree configuration>PCI Express frequency>101 (не рекомендуется поднимать частоту PCI Express выше 118 мгц. т.к. возможны слеты RAID-массивов)

Advanced>Jumperfree configuration>PCI clock synchronization mode>33.33


Северный мост
Таблица зависимости разгона FSB от Vmch:
Vmch : Max FSB
1.56 В : 419.4 МГц
1.60 В : 431.3 МГц
1.65 В : 446.8 МГц
1.70 В : 460.5 МГц
1.75 В : 470.1 МГц
1.80 В : 474.8 МГц
1.85 В : 477.8 МГц
1.90 В : 480.8 МГц
1.95 В : 482.0 МГц
Но не нужно забывать о проседании напряжений.
Исправить ситуацию можно карандашным вольтмодом MCH:


(кликните по картинке для увеличения)

Карандашный вольтмод МСН

Если вы все-таки установили нормальное охлаждение на СМ, перед разгоном процессора установите Vmch в максимальное значение: После того как определитесь какую частоту оставить для повседневного использования, Vmch скорее всего можно будет снизить.

Память
Для памяти ставим рекомендуемое производителем напряжение:
Advanced>Jumperfree configuration>Memory Voltage
Ставим делитель 1:1
Advanced>Jumperfree configuration>DRAM Frequency> выбираем значение равное 2хСPU Frequency
Ставим память по СПД (если память работает с установленными из биос таймингами, слегка завышаем их):
Advanced>Chipset>Configure DRAM Timing by SPD


Что отключить?
Ставим нижеперечисленные пункты в значение Disabled (они могут помешать при разгоне):
Advanced>Chipset>DRAM ECC Mode
Advanced>Chipset>Hyper Path 3
Advanced>Chipset>Memory Throtlyng Threshold
Advanced>Chipset>Memory remap futures
Advanced>СPU Configuranion>Intel Speed Step
Advanced>СPU Configuranion>Enhanced C1 control
Advanced>СPU Configuranion>Мodifi Ratio Support


Напряжения ICH и Vfsb
Устанавливаем в минимальные значения:
Advanced>Jumperfree configuration>ICH Chipset Voltage>1.05
Advanced>Jumperfree configuration>Fsb Termination Voltage>1.2

C предварительными настройками покончено, теперь займемся разгоном процессора. На этой MB практически все Core 2 Duo работают на частоте 340мгц. с Vcore 1.3в, от этой частоты (и напруги) мы и начнем наши "пляски".
Vcore также не миновали проседания (проседает на 0.025в)
Для любителей карандашного вольтмода:


(кликните по картинке для увеличения)

Вольтмод Vcore

Проверяем работает ли компьютер с шиной 340мгц (1.3в.).

Повышаем частоту шины (Advanced>Jumperfree configuration>СPU Frequency) с шагом в 2мгц. (можно больше), не забывая при этом корректировать Vmem в соответствии с таблицей (которую мы сделали при проверке памяти). Если в процессе поднятия частоты шины система стала нестабильна, поднимаем Vcore c минимальным приростом, до появления стабильности. Повторяем описанные действия, до тех пор пока не упремся в память, или же пока процессор не перестанет реагировать на поднятие Vcore. Еще раз тестируем систему (минимум 1час в OCCT) на стабильность. Запускаем ТАТ (минимум 1час) для проверки температурных режимов. Напоминаю что при 80 градусах (на ядрах) начинается тротлинг (пропуск тактов), поэтому если вы приблизились к этой критической температуре, рекомендую уменьшить разгон и Vcore или увеличить скорость вентиляторов таким образом, чтобы температура при прогреве ТАТом не поднималась выше 75 градусов. Обратите внимание что для постоянной работы, с воздушным охлаждением, крайне не желательно поднимать Vcore выше 1.5в. Если вы не забыли, то вначале разгона мы установили Vmch=1.85в. теперь попробуйте уменьшить его в соответствии этой таблицей:

График

1.85в на MCH можно оставить, если вы заменили охлаждение. Со стандартным охлаждением я вам этого не рекомендую, сильно будет греться СМ, лучше пожертвовать несколькими десятками мегагерцев, чем через полгода, таскать плату по сервисцентрам (ИМХО).

После того как вы решили какую частоту шины оставить можно заняться установкой таймингов. Если память позволяет установить тайминги через биос - замечательно, если нет ставим по СПД и пользуемся мемсет. Рекомендую уменьшать тайминги по одному за раз, с последующей проверкой стабильности.
Для агрессивных задержек может понадобится поднятие Vmem.

Теперь немного о FSB Termination Voltage. Этот параметр влияет на стабильность FSB, т.е. косвенно на все компоненты к ней подключенные (память, проц, СМ). Закономерности влияния этого параметра на стабильность я не выявил, поэтому не могу рекомендовать в каких случаях его стоит увеличивать. Могу сказать, что на моем экземпляре при поднятии Vfsb до 1.4в, удалось снизить Vmch, при сохранении стабильности. У моего знакомого в разгоне проявлялись, несистематические вываливания из тестов на 2 часе тестирования, поднятие Vfsb исправило ситуацию.

На этом разгон завершен. Теперь можно включить Intel Speed Step и пр. энергосберегающие функции (они снижают множитель проца и Vcore в простое, позволяя разогнанной системе работать в щадящем режиме):
Advanced>СPU Configuranion>Intel Speed Step
Advanced>СPU Configuranion>Enhanced C1 control

По некоторым сведениям, Intel Speed Step и C1 control, не рекомендуется включать на платах с МСН 1.65в. т.к. не будет возможности изменять Vcore, хотя я лично с таким не сталкивался, возможно этот эффект проявляется в некоторых версиях биос...

Дисковая система
Всех кого интересуют возможности RAID на МВ: http://people.overclockers.ru/h8/record5 , я же хочу остановиться на глюках и особенностях дисковой системы.
Благодаря интеграции в чипсет, контролер ICH7 самый быстрый в системе, поэтому отлично подходит для создания "скоростных" RAID-массивов (Raid0, Raid5, Raid10)
Для создания RAID 0(5) подключите диски к разьемам ICH7. Цвет разъемов не имеет значения, протокол Serial ATA не предполагает наличие master/slave дисков. В биос необходимо сделать следующие настройки:
Main>IDE Configuration>Configure SATA As>RAID
Main>IDE Configuration>Onboard Serial-ATA BOOTROM>Enable
После перезагрузки, во время поста нажмите CTRL+I - вы попадете в меню конфигурации рейд, где надо выбрать вид массива и пометить диски которые будут в нем участвовать. Если вы собираетесь ставить Windows на созданный рейд, не забудьте создать дискету с драйверами. Драйвера можно найти на диске от МВ.
Для создания RAID 10 кроме описанных выше действий, необходимо включить EZ_BACKUP в биос, убрать все перемычки RAID_SEL, и подключить четвертый диск к указанному на рисунке разъему:


(кликните по картинке для увеличения)

SATA 2
После создания RAID 10, свободным SATA разъемом от Silicon Image пользоваться нельзя.
RАID 1 лучше установить на Silicon Image (EZ_BACKUP), этот контролер по умолчанию на него настроен, поэтому единственное что требуется от вас включить в биос EZ_BACKUP, и подключить диски к желтым разъемам на плате. Главное достоинство этого контролера - реализация полностью аппаратного рейд - массива, т.е. вам не надо ставить никаких драйверов, устанавливаете перемычками нужный тип массива и рейд готов. И виндовс и ICH7 увидят просто еще один диск, подключенный к разъему SATA 2. Silicon Image также поддерживает RAID0 и BIG массивы. BIG позволяет объединить два диска, разных объемов в один большой, при этом объемы дисков суммируются.
Положение перемычек для RAID_SEL:
RAID 0: |::
RAID 1: |:|
BIG ::|
RAID 0 на Silicon Image собирать не рекомендуется, т.к. его скорость получится заметно ниже, чем на ICH7. Перенести RAID0 с Silicon Image на ICH7 (и наоборот) неудасца, контролеры по-разному организуют данные в массиве.
Учитывая, что созданный на EZ_BACKUP Raid для ICH7 будет виден как обычный диск, открываются широкие возможности для экспериментов.

Теперь о Jmicron - он поддерживает RAID 0,1 массивы. Один из SATA - разъемов выведен на заднюю панель платы, поэтому лучше его применять для подключения внешних SATA-дисков. RAID-масивы создавать на нем бессмысленно, из-за расположения разъемов. Подключенные к Jmicron IDE DVD/CD приводы иногда "пропадают" в Windows, некорректно работают с программами эмуляции (Алкоголь, Дэймонтул). В биос подключенные к Jmicron устройства невидны, их список выводится сразу после прохождения поста. Для конфигурирования контролера, во время поста надо нажать CTRL+J

BIOS
Для начала краткая справка по звуковым сигналам AMI BIOS:
цитата:
•1 короткий
Без ошибок.
•2 коротких
Ошибка четности памяти. Перегрузите компьютер. Проверить правильность установки памяти. Если не помогает-поменять память.
•3 коротких
Ошибка работы памяти (первых 64 Кб). Перегрузить компьютер. Проверить правильность установки памяти. Если не помогает-поменять память.
• 4 коротких
Проблемы с системным таймером. Перегрузить компьютер. Если не помогает - менять мат.плату.
•5 коротких
Проблемы с процессором.Проверить правильность установки процессора, кулера. Перегрузить. Если не помогает - менять процессор.
•6 коротких
Проблема с контроллером клавиатуры. Перезагрузить компьютер. Проверить правильность подключения клавиатуры, целостность разъема, штекер, поменять клавиатуру. Если не помогает- менять мат.плату.
•7 коротких
Проблемы с мат.платой. Перезагрузить компьютер. Если не помогает - менять мат.плату.
• 8 коротких
Проблемы с видео. Перегрузить. Если не помогает – менять видеокарту.
•9 коротких
Ошибка контрольной суммы CMOS BIOS. Как правило,в это время на экране выводится сообщение. Перегрузить. Попробовать перепрошить БИОС. Если не помогло - менять мат.плату.
•10 коротких
Невозможность записи в CMOS. Перезагрузить компьютер. Если не помогает - менять мат.плату (ROM BIOS).
•11 коротких
(актуально для старых компьютеров) Проблемы с внешней кэш-памятью. Перезагрузить компьютер. Поменять модули кэш-памяти.
•1 длинный+2 коротких
Проблемы с видеокартой. Перегрузить компьютер. Проверить правильность установки видеокарты (питания карты, если таковое необходимо),кабель монитора. Если не помогает - поменять видеокарту.
•1 длинный+3 коротких
Проблемы с видеокартой. Перезагрузить компьютер. Проверить правильность подключения кабеля монитора. Если не помогает - менять видеокарту.
•1 длинный+8 коротких
Проблемы с видеокартой. Или не подключен монитор.
•Без сигнала
Проблемы с блоком питания. Проверить правильность подключения блока питания. Если не помогает-менять блок питания.


Ниже приведены все официальные версии биос, существующие на момент написания статьи:
0701
0801
1101 - поддержка Сore 2 Duo, Core 2 Extrem
1201
1305 - обновлена микропрограмма JMicron до версии V1.06.56a
1407 - устранена проблема "зависаний" EN7900GTX при установке PEG Link Mode в значение [Faster], добавлена поддержка QX6700
1506 - улучшена поддержка памяти.
1602 - расширена поддержка жестких дисков, устранена проблема неверной индикации частоты ЦПУ в AiBooster.
1707 - введена поддержка Intel SpeedStep для WinVista, обновлена микропрогамма JMicron до версии 1.06.63
1901 - введена поддержка процессоров с FSB 1333, улучшена совместимость EZ_Flash с флешками.

Для обновления биос существуют утилиты Asus Update , afudos 2.21 и встроенное средство биос EZ_Flash. Также в биос есть утилита OC Profiler позволяющая сохранять настройки биос на внешних носителях.

Asus Update - фирменная утилита асус, работающая под виндовс. Ее главная особенность - проверка наличия обновления биос на сайте асус, в остальном обычный прошивальщик. EZ_flash удобен тем что не требует загрузки операционной системы, совместим со всеми носителями (диски, дискеты, флешки) с файловой системой FAT12/16/32 (NTFS не поддерживается), объем носителя не должен превышать 8 гигабайт. Для быстрого запуска EZ_flash (минуя биос), во время поста нажмите ALT+F2. Ну и последнее фирменное средство асус Crash free bios. Эта приблуда работает в автоматическом режиме, и в случае убиения биос начинает искать файл биос по всем доступным носителям информации. Таковой файл имеется на фирменном диске от MB, но для перестраховки переименуйте в P5WDH.ROM выбранную вами версию и храните ее на флешке/дискете, т.к. на фирменном диске у меня например была версия не поддерживающая процессоры Core 2 Duo. Crash free bios предъявляет к носителям теже требования что и EZ_flash - FAT12/16/32 не более 8-ми гигабайт.
Теперь про OC Profiler. Эта утилита позволяет сохранять настройки биос на внешних носителях в файле с расширением .CMO. Идея сама по себе неплоха, но реализована глючно. Не рекомендую пользоваться Profiler-ом для переноса настроек со старых версий биоса на новые, не поленитесь выставьте параметры ручками (этоже касается и встроенных в биос профилей).
А теперь о программе которая действительно предназначена для перепрошивки биос, afudos 2.21 - используя эту утилиту вы можете быть уверенны что перепрошили биос полностью, включая загрузочную запись, и все его тайные закутки.
Для использования afudos 2.21 необходимо создать загрузочный диск DOS, записать на него файл обновления биос, и собственно саму утилиту. Шить надо с ключами /n /pbnc. Ниже приведены параметры командной строки afudos:

цитата:
afudos /i<ROM filename> [/o<save ROM filename>] [/n] [/p{b][n][c]]
[/r<registry_path>] [/s] [/k[N]] [/q] [/h]
/n - don't check ROM ID
/pbnc -
b - Program Boot Block
n - Program NVRAM
c - Destroy System CMOS
/r - registry path to store result of operation
(only for Windows version)
/k - Program all non-critical block only
/kN - Program N'th non-critical block only
(Example: k0/k1/k3 upto k7)
/c - Skip non-critical blocks
/s - leave signature in BIOS
/q - silent execution
/h - print help
/t - Display ROM ID string
/c - Program Main Bios and all Non-critical blocks
/cN - Program Main Bios and N'th Non-critical block
(from c0 up to c7)
/d - Compare ROM file (skips flashing)
/u<filename> -Display ROM ID


Для отката на старые версии биос используйте Afudos 2.17 .

После перепрошивки биос, обязательно обнулите CMOS перемычкой, все параметры установите вручную.


Если вдруг на частотах с которыми система работала нормально, появилась нестабильность, при перезагрузке периодически появляется сообщение CMOS сhecksum error - читай абзац выше.

Наверное самый раздражающий глюк - долгий пост. Для избавления от него, надо установить все неиспользуемые вентиляторы в Ignored, отключить все опции управления скоростями.


(кликните по картинке для увеличения)

Настройка Q-fan

Пульт ДУ

Для подключения пульта ДУ на плате предусмотренно два USB-разъема, (на фото обведены зеленым квадратом):


USB для ДУ

Если подключить ИК приемник в другие USB, не будет работать функция включения компьютера с пульта, при подключении в эти разъемы мышки или клавиатуры, ф-ция пробуждения/включения для этих устройств будет всегда активна вне зависимости от настроек Windows. Для активации ф-ции включения/выключения компьютера с ДУшки, в DH Remote включите Enable power key и Enable power on after power loss. После активации последней, компьютер будет включаться на 30-60 секунд, после полного обесточивания блока питания. Если нажать кнопку снижения скоростей вентиляторов, будет снижена частота процессора посредством тротлинга 25%, увидеть этот эфект можно в ТАТ и RMClock.

Пока все. По мере выявления новых "особенностей" платы и способов борьбы с ними буду добавлять их в статью.

Оценитe материал

Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
