GygaBite GA-8I945P Pro: что??опять гиг?... :(

Недавно компания Intel объявила о снятии с производства чипсетов серии 8хх, а также о возможном скором прекращении выпуска, еще недавно бывшей самой прогрессивной серии 915-925. Более выгодным Intel считает внедрение и производство чипсетов 945 и 955 серий. Сегодня мне в руки попала плата производства GygaBite GA-8I945P Pro, основанная на чипсете 945P. <img src="//st.overclockers.ru/legacy/v1/preview/42685.jpg" border="1" vspace="3"> (кликните по картинке для увеличения) _Коробка_ Производитель поставляет материнскую плату в красочной упаковке, относящей ее к серии i-DNA (Intelligent Dual Nano Architecture) в эту серию входят только проду...

20 октября 2005, четверг 10:48

Vasilisk [ ] для раздела Блоги

Недавно компания Intel объявила о снятии с производства чипсетов серии 8хх, а также о возможном скором прекращении выпуска, еще недавно бывшей самой прогрессивной серии 915-925. Более выгодным Intel считает внедрение и производство чипсетов 945 и 955 серий.

Сегодня мне в руки попала плата производства GygaBite GA-8I945P Pro, основанная на чипсете 945P.

(кликните по картинке для увеличения)
_Коробка_

Производитель поставляет материнскую плату в красочной упаковке, относящей ее к серии i-DNA (Intelligent Dual Nano Architecture) в эту серию входят только продукты основанные на 945-955 чипсетах.

В состав представленных продуктов этой технологией входит два пакета:

1.Performance DNA: кстати, что бы вы не подумали, ничего нового эта технология не несет , в ее состав GigaByte включила:

•Поддержку двуядерных процессоров,
•Поддержку 64-bit процессоров и приложений,
•CPU Intelligent Accelerator (C.I.A. 2) – интеллектуальный процессорный акселератор (в общем авторазгон процессора)
•Memory Intelligent Booster (M.I.B. 2) – интеллектуальный ускоритель памяти (если нормальными словами, то опять же повышение скорости работы памяти в автоматическом режиме разгона).
Как видно, ни одна из представленных технологий не является новинкой ни на рынке, ни тем более для самого производителя.

2.Security DNA (сейчас вы удивитесь еще больше когда узнаете, что включает этот новомодный пакет):

•Universal Plus Dual Power System (U-Plus D.P.S.) – специальный модуль питания процессора (отдельная плата), устанавливаемый в соответственный разъем на материнской плате, по словам GygaByte повышающий качество питания процессора (по словам многих очевидцев, без оного модуля процессоры работают не менее стабильно), данная технология нашла свое применение на материнских платах GygaBite еще в те «далекие» времена когда топовыми чипсетами являлась серия 8хх,
•Intelligent Data Protection – опять это модное слово… да-да опять интеллектуальная система защиты данных, работающая как вы думаете посредством чего??? – а и не догадаетесь! Посредством встроенного в плату RAID’а, позволяющего организовывать массивы уровней 0,1,0+1 и 5. Согласитесь ничего новационного тут не наблюдается. Но все равно спасибо, и за RAID и за красивое имя.
•Virus Free Protection – технология защищающая на аппаратном уровне уязвимость процессоров, а на программном уровне работающая посредством Norton Internet Security. Без комментариев.
•Xpress Recovery – безусловно полезная возможность резервирования данных зашитая непосредственно в БИОС материнской платы.
Итак подведем итог: нового ничего нет, но безусловно пакет всех этих технологий и программ будет полезен.

Непосредственно сами характеристики продукта:

GA-8I945P Pro	Чипсет Intel 945P
Процессор	1. LGA775 2.Процессоры Intel® Pentium® D 3.Процессоры Intel® Pentium® 4 Поддерживает 1066/800/533MHz FSB
Чипсет	1. Северный мост: Intel® 945P Express Chipset 2.Южный мост: Intel® ICH7R 3.Встроенная периферия 4.Контроллер T.I. IEEE1394b 5.Контроллер GigaRAID ITE8212 IDE RAID 6.Gigabit Ethernet контроллер Broadcom 5789 7. Звуковой кодек Realtek ALC882
Память	1. 4 DDR II DIMM слота (поддерживают до 4GB памяти) 2.Поддерживает 1.8V DDR II DIMM Поддерживает двухканальную DDR II 667/533/400 DIMM
Разъемы ввода/вывода	1. 4 x Serial ATA II 3.0Gb/s разъема 2.1 x UDMA ATA 100/66/33 разъема 3.2 x UDMA ATA 133/100/66 разъема 4.1 x FDD разъем 5.2 x IEEE1394b разъема (поддерживают до 3 портов) 6.2 x USB 2.0/1.1 разъема (поддерживают до 4 портов) 7. 3 x разъема для вентиляторов
Слоты расширения	1. 1 слота PCIe X 16 2.2 слота PCIe X 1 3. 3 слота PCI
Задняя панель	1. 4 порта USB 2.0/1.1 2.1 порт RJ45 3.1 x коаксиальный S/P-DIF выход 4.1 x оптический S/P-DIF выход 5.6 aудио разъемов (7.1-канальный линейный выход, линейный вход, микрофон) 6.1 COM порт 7.1 LPT порт 8. Разъем PS/2 (клавиатура/мышь)
Форм фактор	ATX 30.5 см x 22.0 см.

Характеристики взяты с сайта производителя тут . Несмотря на то, что плата основана не на топовом чипсете относится она все равно не к бюджетной категории продуктов, поэтому комплектация довольно обширна:

(кликните по картинке для увеличения)

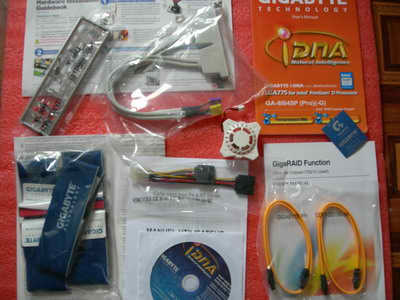

_Комплект поставки_
•Сама материнская плата,
•Руководство пользователя + руководство по организации работы RAID (очень полезная особенно если вы знаете английский язык),
•2 кабеля HDD, 1 FDD и 2 SATA,
•Планка для вывода на заднюю стенку корпуса интерфейсных разъемов FireWare и USB,
•Переходник-разветвитель питания molex–>2 SATA,
•Заглушка на заднюю панель
•И небольшой бонус – фирменный вентилятор от фирмы, устанавливаемый в опциональном порядке на северный мост для его активного охлаждения.

Комплектация конечно не поражает воображение, но присутствует все необходимое для преступления к немедленной работе, в том числе все кабели для организации RAID массивов, а также некоторые приятные мелочи (инструкция для управления RAID и вентилятор на северный мост).

Доставать, брать плату в руки приятно, чувствуется, что это не очередной «ширпотреб». На традиционном для продуктов GygaBite синем текстолите для «невооруженного» не видно пустых, нераспаянных мест. Обилие всяческих контроллеров и разъемов радует глаз. Производитель применил цветовую индикацию при оформлении платы, этому остается только порадоваться. Все разъемы расположены грамотно, аккуратно, что порадует любого сборщика. На мой личный взгляд за разводку можно смело ставить твердую 5–. Почему с минусом? Да потому что самое удобное расположение IDE-разъемов, на мой взгляд, не просто на краях платы, но и еще под углом 90 градусов к текстолиту, как часто делает компания Abit.

Охлаждением северного моста чипсета занимается внушительного размера радиатор, который, как показали испытания, вполне самодостаточен и не требует активного охлаждения (вспомните вентилятор идущий в комплекте, который, кстати, при установке затруднит использование габаритных кулеров). Южный мост обходится скромным аккуратным радиатором пассивного охлаждения.

Система питания процессора выполнена по довольно надежной 3-хфазной схеме (еще бы не попробовали бы сделать ее 3-хфазной) с залитыми лаком катушками индуктивности, опять же честь и хвала GygaBite.

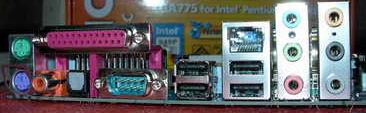

Задняя часть также обычна. Я так говорю, потому что уже давно на большинстве приличных материнских плат один из COM-портом заменяется цифровым и оптическим выходом звуковой карты.

(кликните по картинке для увеличения)
_Задняя планка_
Ну а теперь можно приступить непосредственно к тестированию.

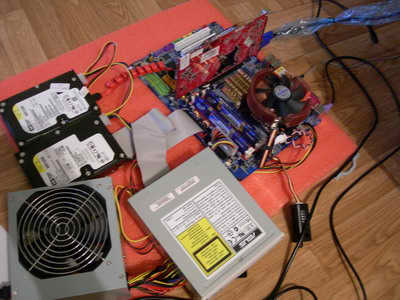

Тестовый стенд:

(кликните по картинке для увеличения)
_Тестовый стенд_

Категория комплектующей	Информация
Процессор	Intel Pentium 4 630 (3.0GHz) Prescott 2M
Кулер	ZALMAN CNPS7000B-Cu
Память	2*512Mb Patriot PSD251253381
Материнская плата	GygaBite GA-8I945P Pro
Видеокарта	128 Mb Micro-Star MS-8983 NX6600GT-TD128E DVI+TV Out+SLI <GeForce 6600 GT>
Винчестер	120,0 Gb Western Digital (WD1200JB) 8Mb IDE7200rpm 120,0 Gb Western Digital (WD1200JS) 8Mb Serial ATA II 7200rpm
Привод	Резак CD: ASUS CRW-5232AS 52/32/52 IDE
Блок питания	FSP <FSP400-60THN-P> 400W ATX

Процессор был выбран с заведомо отличным разгонным потенциалом, который кончался на ровно на 300MHz по FSB или 4500MHz результирующей частоте.

_CPU_
На подобной частоте он смог заработать на материнской плате ASUSTeK P5LD2 при повышении напряжения до 1,65V и охлаждении посредством кулера Thermaltake Big Typhoon.

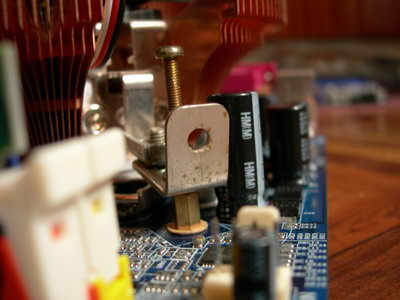

Крепление кулера было модифицировано для установки на материнские платы с сокетом LGA775, так как изначально данная модель не предназначалась для подобных плат. Для этого на крепежную клипсу кулера были установлены удлинительные проставки, а на саму материнскую плату установлен специальный крепежный комплект, состоящий из опорных бочонков в комплекте с корпусами для крепления материнских плат.

(кликните по картинке для увеличения)
_Крепление_
После подобных нехитрым модификаций кулер вставал намертво, не побоюсь даже сказать, что ни чуть не хуже чем со специальным креплением, изготавливаемым компанией Zalman. Я так утверждаю потому что за все время тестирования температура процессора не поднималась выше 65-66 градусов, рост температуры был плавным, а не скачкообразным, сам кулер не вертелся вокруг собственной оси, что бывает когда он недостаточно хорошо прижат к теплораспределительной крышке процессора. Все это и позволило сделать такие выводы.

Тестирование проводилось в Windows XP Pro SP1, установленной на WD1200JB в раздел размером 111Gb. Все тестовые пакеты были установлены на втором винчестере WD1200JS.

Ну-с, начнем тестирование. Сборка стенда не составила никаких проблем. Все запустилось с первого раза, и нормально функционировало.

BIOS платы датирован аж апрелем этого года (версия F5) в данный момент на сайте производителя имеется две более свежих версии, которые по заявлению GygaBite исправляют ошибки работы материнской платы с двуядерными процессорами.

Основан он на микрокоде Award и довольно стандартен. К интересным опциям можно отвести только возможность выбора языка. Для GygaBite нестандартен лишь тем что меня разгона(M.I.T.) сразу открыто, т.е. для его активации нет необходимости нажать комбинацию клавиш Ctrl+F1. Все остальные возможности BIOS’а стандартны. Отмечу только пункт «PC Health», возможности его по мониторингу напряжений довольно слабы (только +3,3 и +12) да и то отображает всего лишь статус («OK»). Имеется функция контроля состояния вентиляторов, состоящая из контроля скорости вращения в зависимости от заданной температуры, а также оповещения пользователя об отказе кулера. Дальше мы рассмотрим лишь меню разгона или как его называет сам производитель MB Intelligent Tweaker.

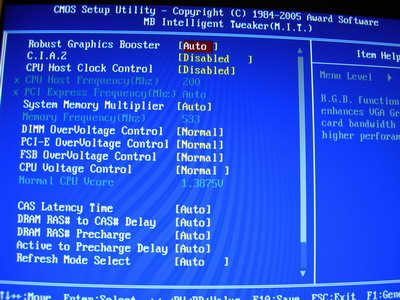

(кликните по картинке для увеличения)
_M.I.T._
В нем сосредоточены все основные настройки необходимые для разгона, начнем по-порядку сверху вниз:

•первый пункт «Robust Graphics Booster» по заявлению производителя повышает работу видеоподсистему компьютера, и может принимать значение Auto, Fast и Turbo. При тестировании была выявлена определенная польза от этой функции.

•следующий пункт «C.I.A. 2» позволяет оптимизировать выполнение команд CPU таким образом, чтобы повысить скорость работы в приложениях конкретной тематики (играх). Пользы не обнаружено, при любых значениях кроме «Disable» система не стартовала.

•третий пункт активизирует возможность ручного управления разгоном.

•возможность изменения чистоты шины с шагом 1MHz, которая может принимать значение от 100 до 600. Также предоставлена удобная возможность ввода частоты непосредственно с клавиатуры.

•также имеется возможность фиксировано устанавливать значение частоты слотов PCI-E с шагом 1MHz.

•можно изменять делители отвечающие за синхронизацию работы памяти с процессором.

•изменять напряжение:
-на памяти до +0,6V от номинала.
-шине PCI-E до +0,3V от номинала.
-FSB, чего я сам честно говоря не понял +0,3V от номинала.
-и, наконец, самое интересное изменять вольтаж ядра CPU от 0,8375 до 1,6V с шагом в 0,0125V.

•также имеется возможность изменять тайминги памяти.

•и очень интересный пункт, тоже отвечающий за работу памяти «Vendor/Brand», который по теории устанавливают самые оптимальные параметры работы памяти в зависимости от производителя модулей.

Ну вот и все самое интересное с BIOS’ом позади.

После инсталляции операционной системы и установки необходимых драйверов, мною была предпринята попытка снятия информации с помощью программы Cpu-Z 1.30. Видно что плата немного завышает частоту шины, что в свою очередь выливается в повышении на 5MHz с небольшим результирующей частоты процессора.

Приступим к самому интересному этапу нашего тестирования – разгону. На какой же частоте сможет нормально функционировать данная материнская плата?

Для выяснения предела разгона платы сходу была выставлена частота FSB 250MHz без повышения напряжения на процессоре. Операционная система бодро загрузилась и позволила даже снять снимок Cpu-Z. Что ж, пойдем дальше. Частота FSB 260MHz: Windows грузится, но сразу же выдает синий экран смерти. Поднимаем напряжение до 1,45V. Результат успешная загрузка и прохождение теста S&M 1.7.2 в режимы «норма». К сожалению, это оказался предел разгона, нашего процессора, на этой материнской плате. Ни дальнейшее поднятие напряжения вплоть до 1,7V не помогло исправить данную ситуацию. Самое большое на что была способна плата, это показать экран прохождения POST.

Итог: полная работоспособность материнской платы на частоте 260MHz FSB при напряжении на ядре процессора 1,45V.

(кликните по картинке для увеличения)
_Разгон_

Понравилось хорошее поведение платы при переразгоне: мне ни разу не пришлось смотреть в руководство выискивая магическую клавишу сброса BIOS’a или рассматривать разводку в поисках аналогичного джампера. При критичном разгоне, материнская плата просто перегружала систему и стартовала в нормальном режиме. Все изменения в BIOS’е сводились только к выставлению режима «Auto» для всех пунктов в меню разгона., оставляя остальные настройки в неприкосновенности.

Вернемся же к интегрированным возможностям автоматического разгона платы. Самый первый пункт меню разгона «Robust Graphics Booster» порадовал своей некоторой работоспособностью. Если значения полученные при параметрах «Auto» и «Fast» можно считать идентичными (Defolt, Fast), различия можно списать на разброс значений, то включение параметра «Turbo» дало определенный прирост (Turbo). Значения таймингов памяти при этом не изменялись, процессор не разгонялся. Спасибо GygaBite за бесплатных и безвредных попугаев.

К сожалению следующий пункт «C.I.A. 2» с моему большому сожалению показал полную свою нежизнеспособность (по крайней мере в этой версии BIOS’а), как я уже говорил при попытке выставить любое значение кроме «Disable» приводило к невозможности запуска системы. А жаль, после такого начала, я на что-то надеялся.

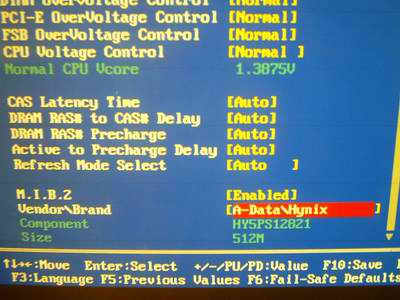

Очень интересный пункт «Vendor/Brand, упоминающийся мною в описании меню работы памяти оказался бесполезен с точки зрения повышения разгонного потенциала. Манипуляции с памятью не дали ни какого прироста производительности, но не могу сказать что этот пункт полностью не работает, при правильном выборе производителя памяти, BIOS платы корректно определял маркировку микросхем памяти и их объем.

(кликните по картинке для увеличения)
_Memory Booster_

Выводы. Если честно плата мне понравилась. Я и не ожидал от GygaBite потрясающей оверклокерской платы. Но все мои ожидания сбылись и так. От этой материнской платы я ждал приличной комплектности, грамотной разводки, удобства использования, надежности в эксплуатации. Все это я получил. И порекомендовать я могу ее тем кому нужны именно эти качества материнской платы.

«+» плюсы:

oПрогрессивный, функциональный продукт,

oХорошая комплектация,

oБольшое пакет фирменных прикладных программ,

oВысокая стабильность,

oШирокие возможности настроек BIOS’а,

oУдачная разводка.

«–» минусы:

oЗавышенная цена (мое мнение),

oПосредственный разгонный потенциал (по крайней мере процессоров серии Intel Pentium, возможно для Celeron ее возможностей хватит).
