IceHammer 4400B, в разных положениях, тестирование.
реклама
После общения на форуме overclockers.ru в ветке по IceHammer'am я решил протестировать IH 4400B в разных положениях и выяснить в каком же положение он наиболее эффективен. Хотя на форуме и писали, что для двух ядерных процессоров на 65nm Intel, будет эффективнее использовать горизонтальное положение. Так как из-за особенностей процессоров на 65nm площадь контакта между ядрами и теплотрубками немного больше, чем при вертикальном положении. Но в моей системе, в БП вентилятор находится не на нижней части БП как у большинства современных, а сзади. Поэтому я хотел выяснить, как же будет эффективнее при горизонтальной или вертикальной ориентации IH-4400B.

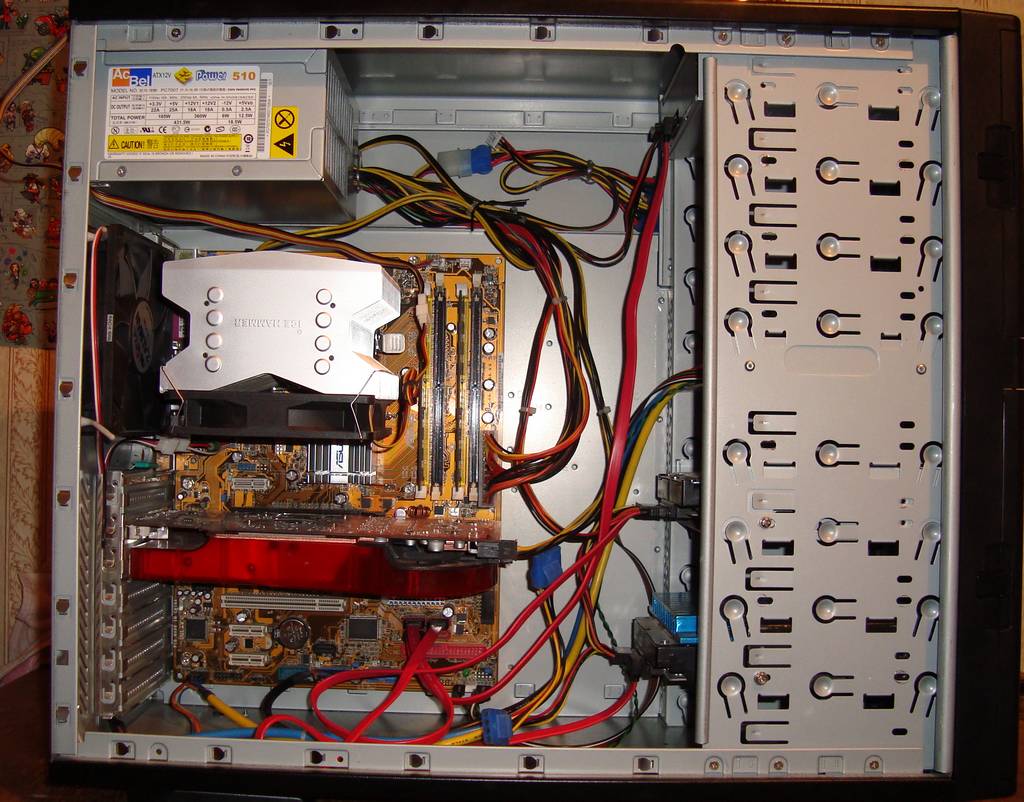

При горизонтальном положении, вентилятор дует в крышку БП, охлаждает нижнею часть PCB видео карты Radeon 3870 и немного северный мост. Задний корпусный вентилятор обдувает боковую часть кулера.
(кликните по картинке для увеличения)
Горизонтальное положение IH4400B.

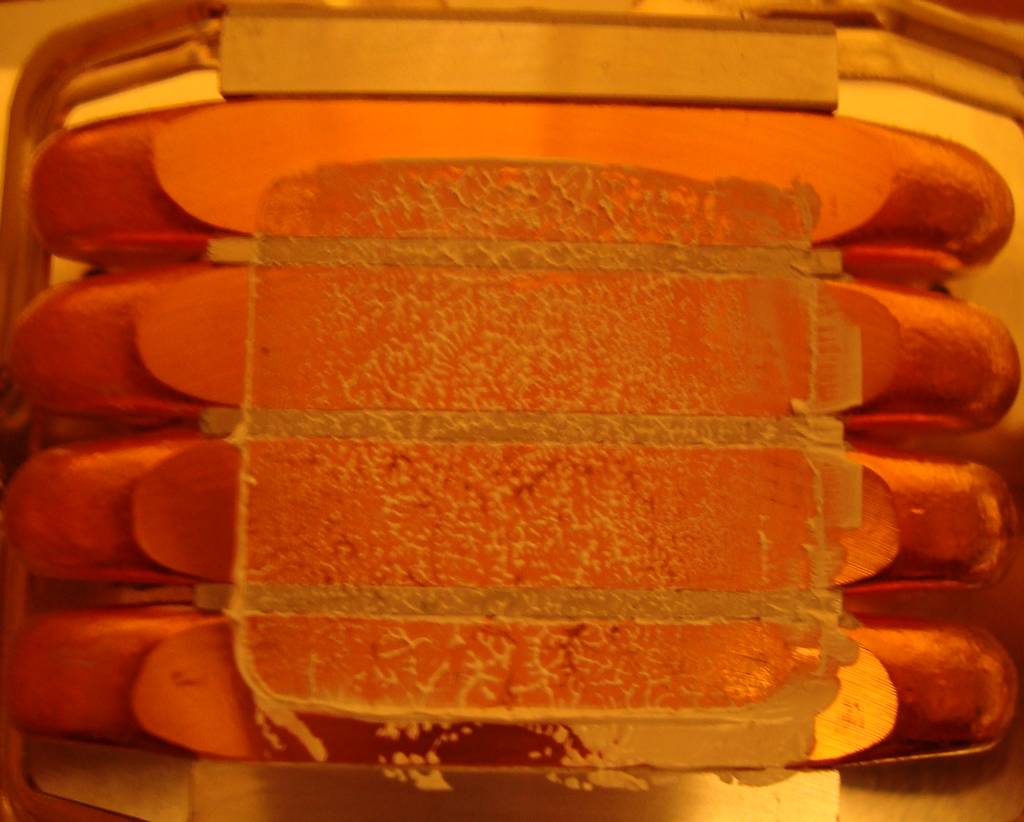

Отпечаток термопасты на основание IH-4400B. Тепло распределитель процессора, контактирует только с двумя теплотрубками полностью, и с двумя крайними только на половину. Но, при этом давно известно, что ядро процессора находится по середине и поэтому фактически в отводе тепла участвуют только две центральные теплотрубки. А крайние остаются практические не востребованы. Хотя если бы был 4-х ядерный проц типа Q6600, то эффективность кулера была бы повыше, из-за в два раза большей площади контакта.
(кликните по картинке для увеличения)
Отпечаток термопасты на IH400B.

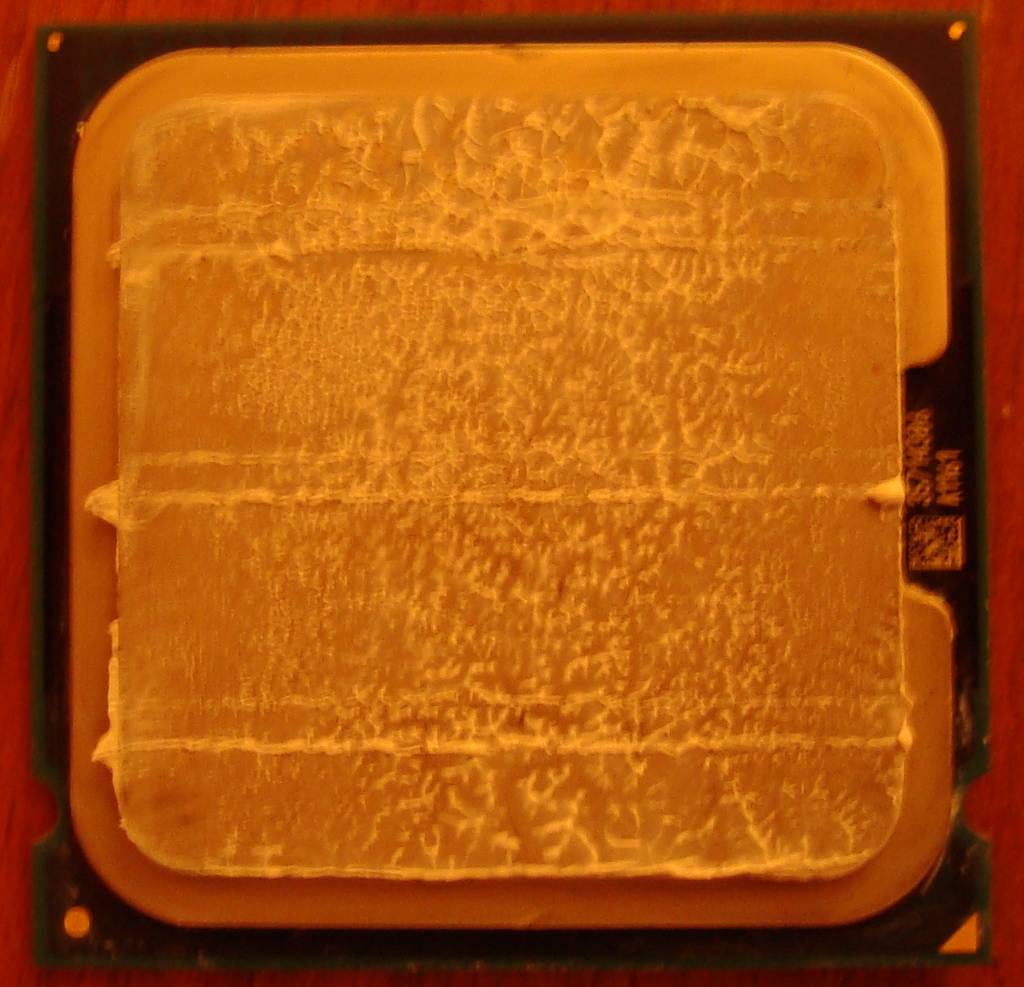

Отпечаток термопасты на крыше теплораспределителя. Отпечаток сделан при горизонтальном положение IH-4400B, в таком положение идёт больший контакт между ядрами процессора и теплотрубками кулера. Что должно повысить эффективность отвода тепла.
(кликните по картинке для увеличения)
Отпечаток Термопасты на крышке теплораспределителя.

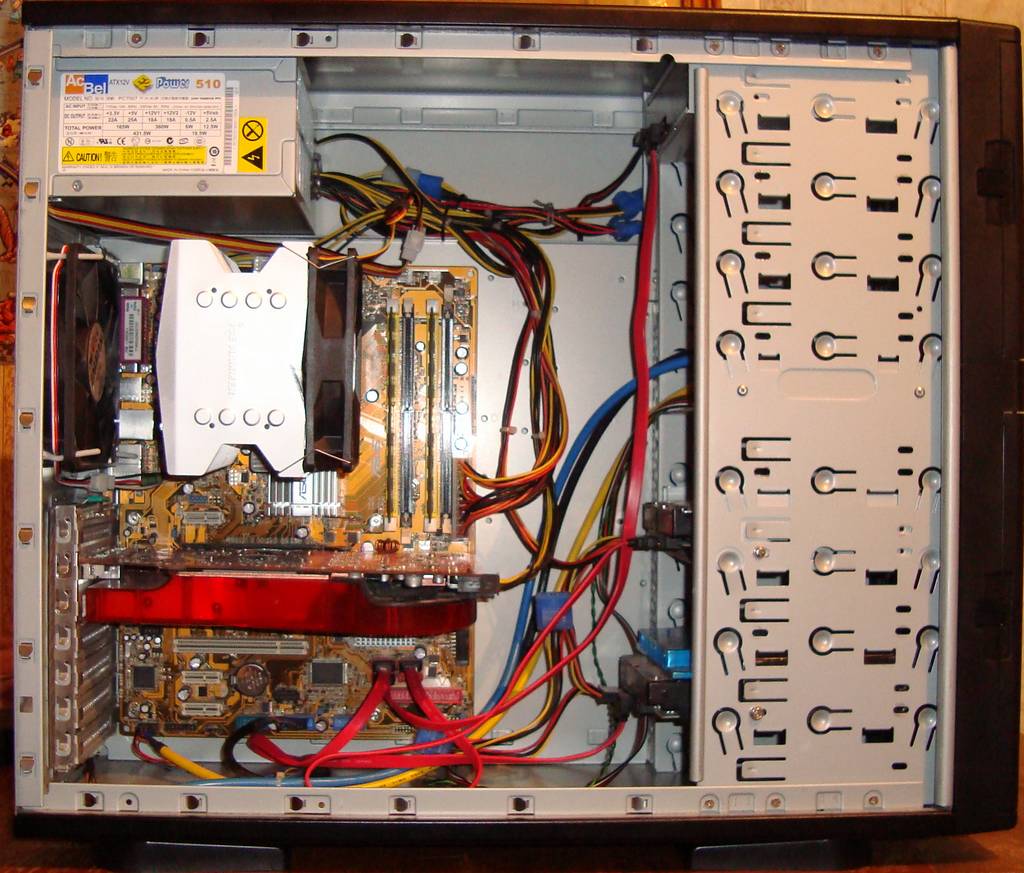

При вертикальном же положении, вентилятор дует в сторону заднего 120мм вентилятора Zalman, попутно охлаждает модули памяти и берёт холодный воздух с передней части корпуса.
(кликните по картинке для увеличения)
Вертикальное положение IH4400B.
Фотки отпечатка пасты теплораспределителя процессора, я не сделал потому что мне уже было лень вытаскивать процессор из мамки.
Программы для тестирования.
FurMark 1.5 - Программа которая лучше всего прогревает видео карту, использовал её для того чтобы посмотреть будет ли зависимость температуры процессора от нагрева видео карты. Особенно актуально для горизонтального положения IH-4400B. Тестирование в этой программе проходило пять минут, в разрешение 640х480 в режиме бенчмарка. Опции сглаживания и анизотропной фильтрации были отключены, чтобы дать большую нагрузку на ЦП.
O.C.C.T 2.0.0a - Использовал эту версия, так как она у меня уже была установлена, а лезть в и-нет и качать поновее версию не хотелось. Тестирование проходило ровно 15 минут, первая и три последних минуты которые были в режиме простоя без нагрузки.
Linpack 32 bit - Тестировал через оболочку LinX 0.5.0 версии, с максимально возможным объёмом памяти которое возможно было для программы в 32bit версии, а это 1989mb и пять прогонов вычислений. К слову программа греет процессор очень сильно.
А также Riva Tuner 2.21 и Everest 4.60.1531 beta. RivaTuner фиксировал температуру из программы Everest и успешно его записывал в лог, после тестирования, находил самую высокую температуру по результатам из двух ядер и записывал его в результат.
Температура в комнате была примерно 18-20 градусов. А за окном порядка -10 градусов.
Тестирование проходило на компьютере конфигурации.
CPU - Intel C2D E6320 1866 mhz
Ram - 2x2gb Hynix PC 6400
MB - Asus P5B bios 1902
VGA - Gecube Radeon 3870 512mb 810\1125
HDD - Seagate 250gb, WD 500gb
DVD-RW - Nec AD-7200S
Tower - Chieftec WH-02B
БП - Acbel 450 Watt 8cm fan
Один вентилятор на выдув, Zalman F3 120мм 1050rpm.
Также использовалась термопаста КПТ-8 производства ООО Пайка и монтаж, сайт производителя www.pripoi.ru
Первое тестирование проводилось при горизонтальной ориентации кулера, при разгоне процессора до 2800mhz и 3150mhz. С помощью регулятора идущего в комплекте с IceHammer 4400B, тестирование проводилось при скорости вентилятора на минимальных 950rpm и максимальных 2000rpm.
Тестирование в горизонтальной ориентации.
Второе тестирование проходило уже при вертикальной ориентации кулера, при разгоне процессора до 3150 Mhz, также при двух режимах скорости вентилятора при 950 и 2000 оборотах.
Тестирование в вертикальной ориентации.
Из особенностей тестирования, могу веделить программу FurMark 1.5 которая загружала процессор только на 50%, или на 100% только одно ядро, при этом другое ядро было на 7-8 градусов холоднее. То есть если загруженное ядро было порядка 52 градуса, то другое просто простаивало и было порядка 44-45 градусов.
В OCCT тестирование проходило нормально и без всяких запинок, оба ядра нагружались равномерно и были одинаково нагреты.
А вот в LinPack тестирование проходило с ошибками, хотя я и не знаю сколько было всего ошибок, но комп не зависал и продолжал тестирование. Плюс к этому хоть и было всего пять проходов в среднем занимало порядка 16 минут. Ядра также были одинаково нагреты.
Вывод.
Большой разницы в каком положение находится IH-4400B нету, и она вполне умещается в погрешность измерения. Хотя надо заметить что в горизонтальном положении на три градуса опередил нежели в вертикальном положении в тестировании LinPack на 2000 rpm. А на 950 rpm наоборот даже показал чуть лучше результат на 1 градус.
Как для меня ни странно, но даже сильный нагрев видео карты до 88-89 градусов под FurMark, не влияло заметно на температурный режим процессора, ни в одном из положений.
P.S В общем кулер я оставил в вертикальном положении, и подумываю об покупке второго корпусного вентилятора на 120 мм, который бы дул сразу на видяшку, чипсет, память и процессор.
А также еще хочу провести тестирование, при разной скорости заднего вентилятора, на минимальных и максимальных оборотах, подключив к нему регулятор от процессора. И посмотреть на зависимость температуры от скорости вентилятора на выдув.
p.p.s Такой вот магнитик теперь укрошает мой корпус, магнит был как бонус к журналу Навигатор Игрового Мира за декабрь 2008 года.
(кликните по картинке для увеличения)
Магнитик на тему игру Lineage2.
p.p.p.s Обсудить запись и пнуть меня можно вот здесь >>> https://forums.overclockers.ru/viewtopic.php?t=274898
