Ватерблок с алюминиевым основанием 2.5мм.

для раздела Блоги
Здравствуйте. Давно хотел сделать себе водянку. И вот этот момент наступил.
Я хотел бы вам рассказать о моем первом опыте строительства ватерблока.
К сожалению, в виду полнейшего отсутствия материалов мой ватер вышел немного необычным. Изначально ватер предназначался для процессора, но в процессе изготовления был сделан под видеокарту. Как оказалось верно я усомнился в том. Что он потянет процессор. Хотя…у процессора площадь больше, нежели у GPU, может быть, он бы и справился. ( причину такого вывода смотрите в конце)

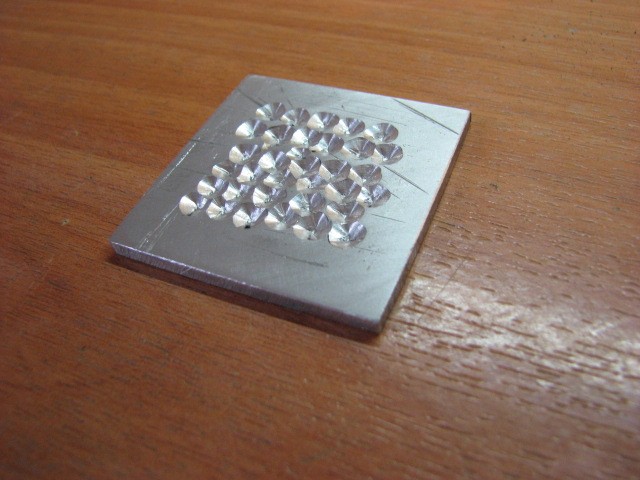

За основу ватерблока была взята алюминиевая пластина размерами 44 х 44 х 2.5 мм.
На квадрате размеров 35х35 был сделан рельеф с помощью сверла, (по моим подсчетам площадь должна была увеличиться на 28%). Толщина основания в глубине воронки 0.6-1мм.

Далее я при помощи стоваттного паяльника залудил кромки основания.

Следом была припаяна боковина из кровельного, железа высотой 20мм, с уже просверленными отверстиями под штуцер 10мм. Ближайший магазин где я видел у нас медные штуцеры находится на другом конце города, в даунтауне так сказать, и ехать за ними мне не захотелось. Решено было сделать штуцеры все из того же кровельного железа. На сверле диаметром при помощи пассатижей были загнуты штуцеры. Следом были припаяны и они.


Самая первая проверка на герметичность, еще без верхней крышки, провалилась. Точнее протекла, как сквозь решето.


Нда…, я знал, на, что шел. Пайка алюминия действительно дело не из легких. Но позже я все таки добился герметичности пропаяв как снаружи, так и внутри. Верхняя же крышка была вырезана из консервной банки. Корпус ватерблока полностью залужен как снаружи, так и изнутри. За исключением, правда штуцеров. Для 100% гарантии полного отсутствия протечек шов спайки был проклеен эпоксидкой, а места где кончается шланг, промазаны нитрокраской. Наверно это было совсем лишнее, так как и без этого я протечек на предварительном тесте ватера не заметил, (но мне очень не хотелось свой первый опыт записать еще и заливание компьютера водой.). После всего этого была сделана рамка крепления. Не нашедши болтиков на 3мм я решил закрепить ватерблок саморезами.
(кстати теми же самыми, что и был прикручен предыдущий кулер)






Как и ожидалось, эффективность оказалась не на высоте. Порядка 50 градусов после получасового теста 3DMark06. Хотя хватило бы и одного теста, время стабилизации до температуры простоя около 5 секунд. Температура же простоя составила 37 градусов.
Возможно мной была допущена ошибка. Скорее сего над самим кристаллом и ненужно было сверлить углубление. Основание и без того тонкое, вряд оно отводит тепло дальше самой площади кристалла. Но уже это дело не исправить. Хотя я результатами доволен. (ватер то все таки сделан) Мой ватерблок проиграл около 4-2 градусов у моего же воздушного охлаждения. (посмотреть мой прежний, воздушный, кулер можно здесь http://forums.overclockers.ru/viewtopic.php?t=43155&start=180)
А я приобрел опыт паяния алюминия. (не советую вам повторять это опыт, слишком уж это хлопотно, хотя возможно паяльник оказался слабоват)
Используемая видеокарта Radeon x1600Pro.
Помпа Aquael 650.
