Борьба с градусом. Охлаждение 8800 GT.

Не секрет, что залогом успешного разгона и долгой жизни компьютерного оборудования является хорошее охлаждение. Собственно, данная заметка именно об этом. <img src="//st.overclockers.ru/legacy/v1/preview/190305.jpg" border="1" vspace="3"> (кликните по картинке для увеличения) Итак, имеется 8800 GT производства ASUS. Система охлаждения не референс и выглядит вполне достойно. Отдельный плюс - радиатор на транзисторах в цепи питания, а значит, возни будет меньше Проверка её в действии показала следующее : ГПУ охлаждается нормально, однако, память греется до 60-70 градус...

11 декабря 2009, пятница 13:46

Teapa [ ] для раздела Блоги

Не секрет, что залогом успешного разгона и долгой жизни компьютерного оборудования является хорошее охлаждение. Собственно, данная заметка именно об этом.

(кликните по картинке для увеличения)

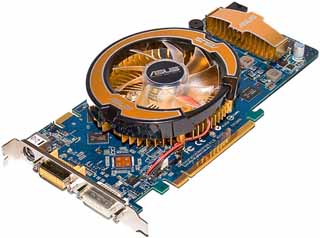

Итак, имеется 8800 GT производства ASUS. Система охлаждения не референс и выглядит вполне достойно. Отдельный плюс - радиатор на транзисторах в цепи питания, а значит, возни будет меньше

Проверка её в действии показала следующее : ГПУ охлаждается нормально, однако, память греется до 60-70 градусов (проверялось "пальцометром", после 3-5 сек палец отдёргивался сам собой). Плюс к этому воздушный поток был очень слабый, что есть заслуга 15 мм вентилятора.
Первой модернизацией СО было : замена "терможвачки" на КПТ-8 производства "флюсы и припои" и замена вентилятора на "полноценный" (80х80х25), 2500 об\мин.

Тесты показали следующее :

10-и кратный прогон Kanyon Flight (3DMark 2006) - 62 градуса
30 минут "Волосатого куба" (ATI Tool) - 68 градусов

Комнатная температура мониторилась с помощью цифрового термометра в настольных часах и составляла 25 градусов. Температура GPU мониторилась Riva Tuner v2.24 (NV Thermal Diode.dll 0) и бралось её максимальное значение.

Несмотря на то, что новый вентилятор дул намного сильнее, память греться меньше не стала. После 3DMark-а об неё можно было обжечся. В связи с этим было решено сделать вот, что :

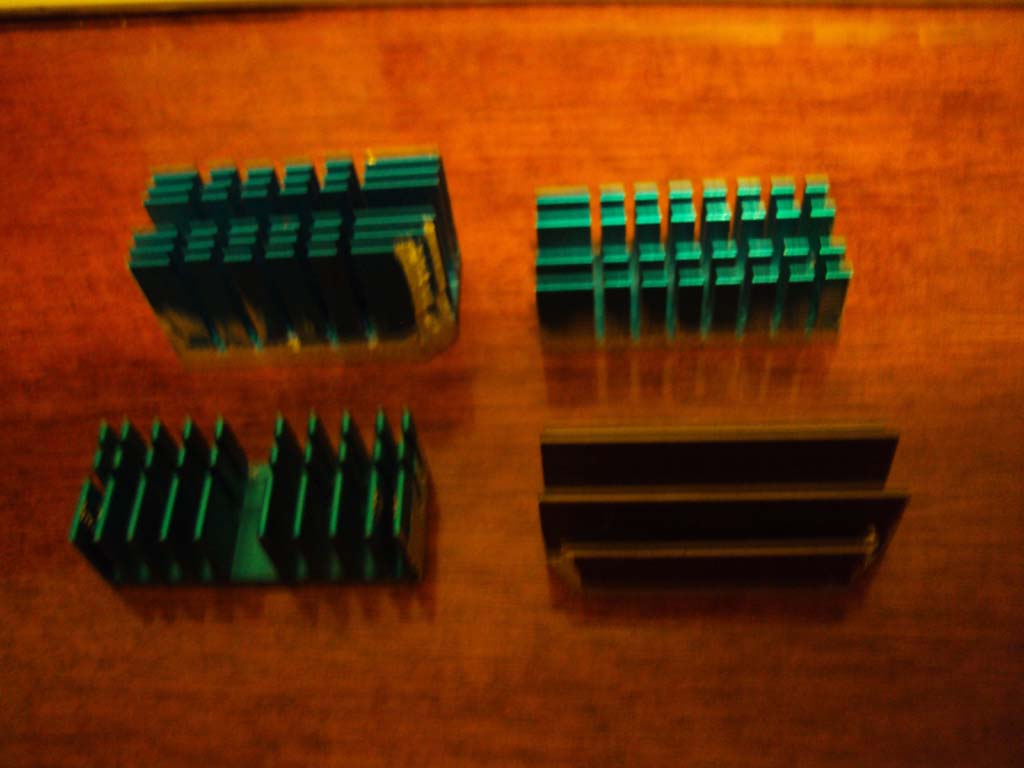

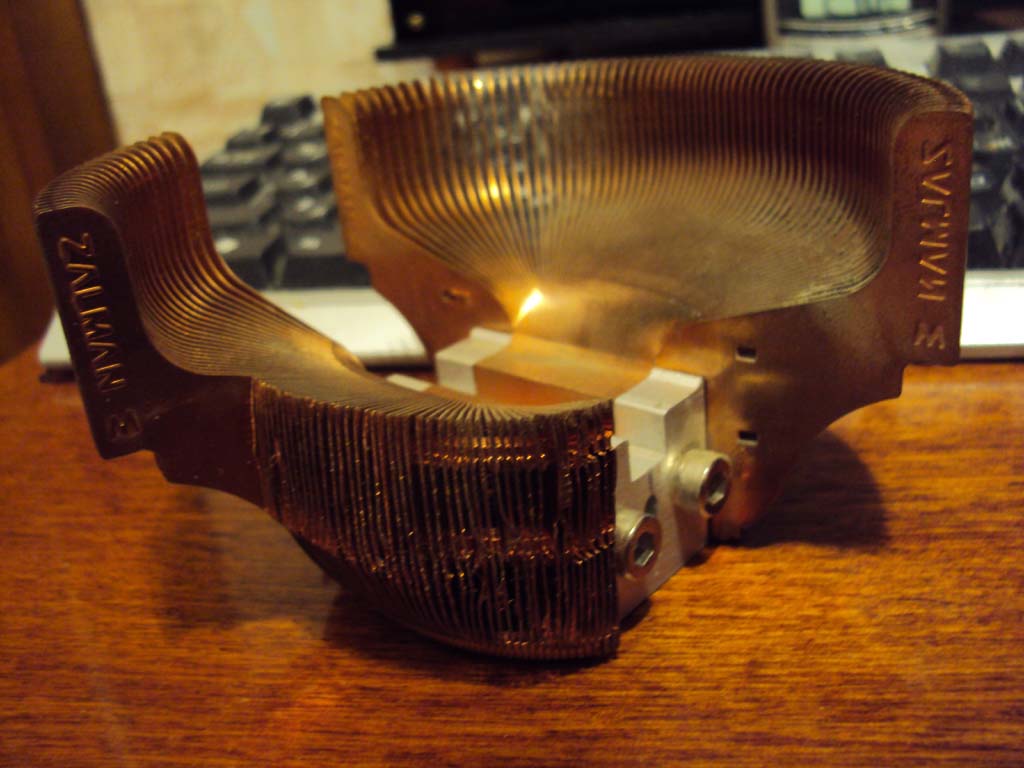

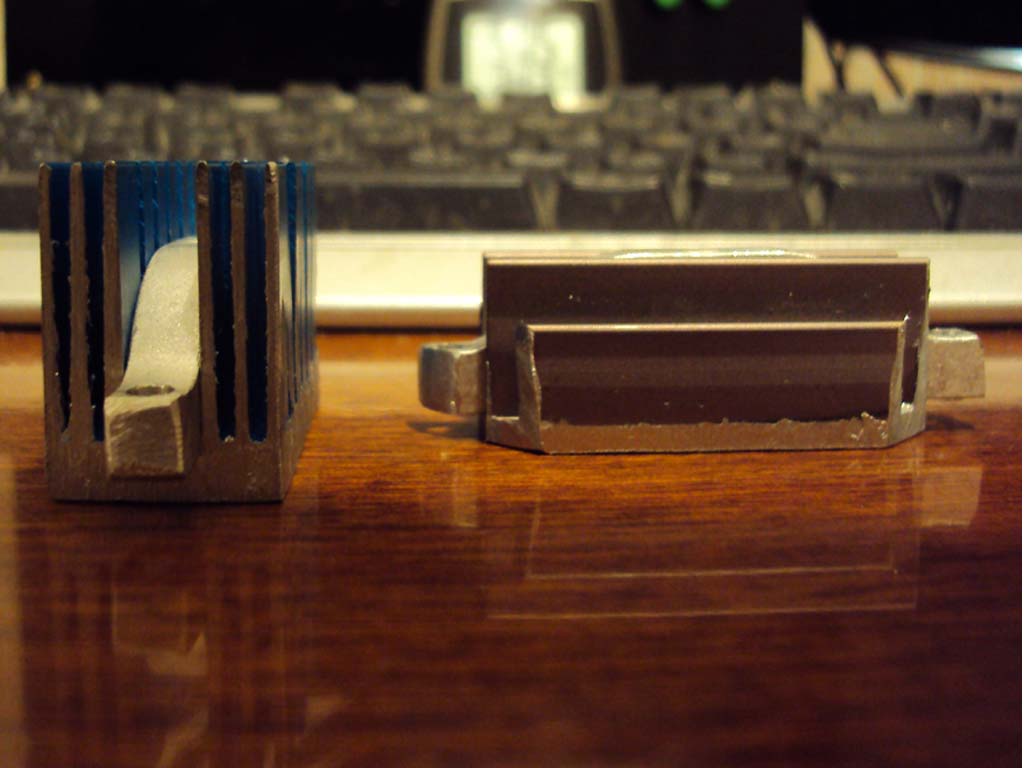

для ГПУ у меня с давних пор припасён Zalman 7000 Cu с отпиленными рёбрами, а на память изготовить радиаторы из тех, что шли на "тройки" и ранние Атлоны. Вот, что вышло :

(кликните по картинке для увеличения)

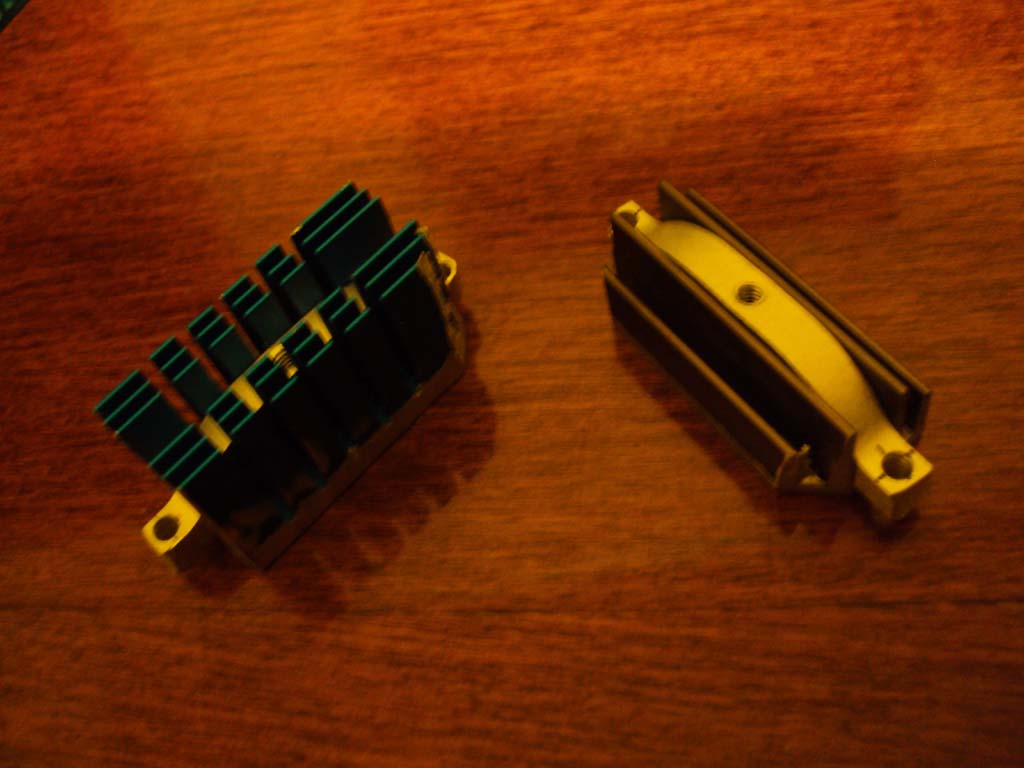

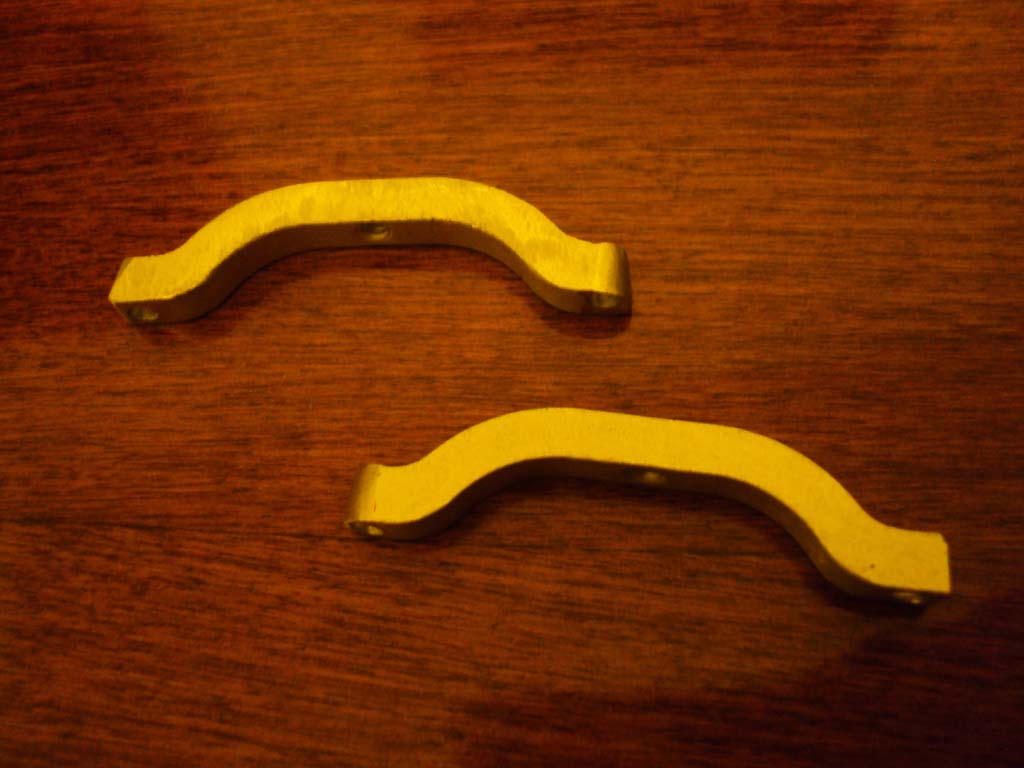

Теперь о креплении. Дырки на карте позволяют использовать два "прямых" крепления. Для этого было взято два "коромысла" из комплекта Залман 7000 для крепления его на 478 сокет. В них сверлились 3 мм дырки, после чего концы "коромысел" обрезались.

(кликните по картинке для увеличения)

(кликните по картинке для увеличения)

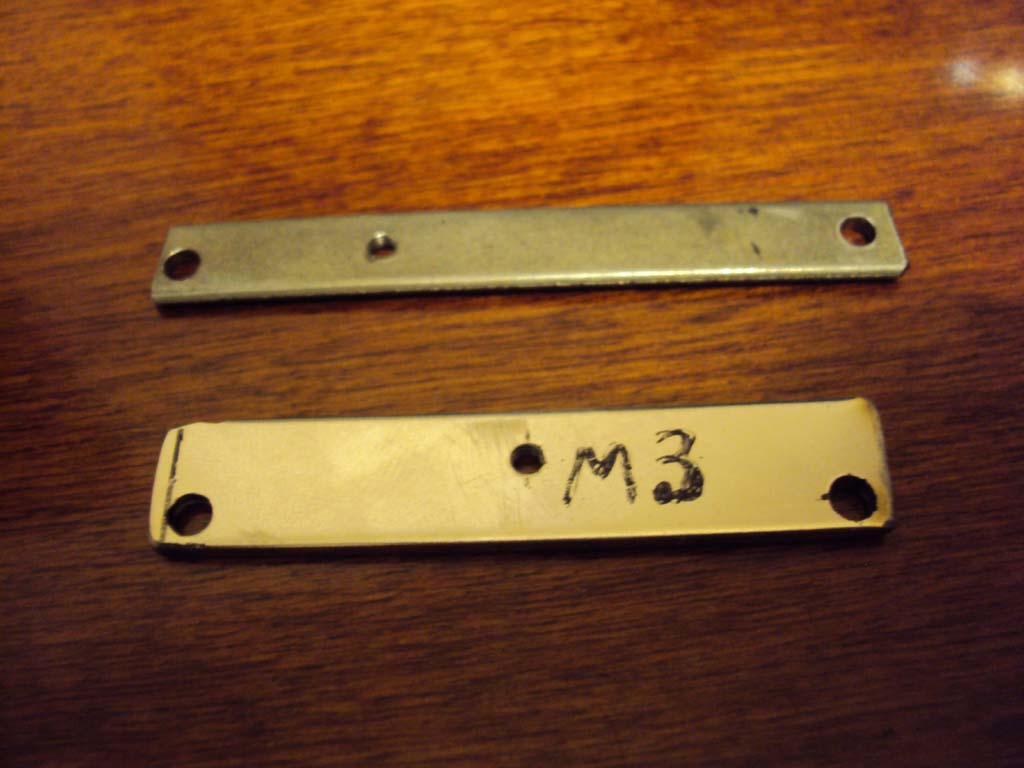

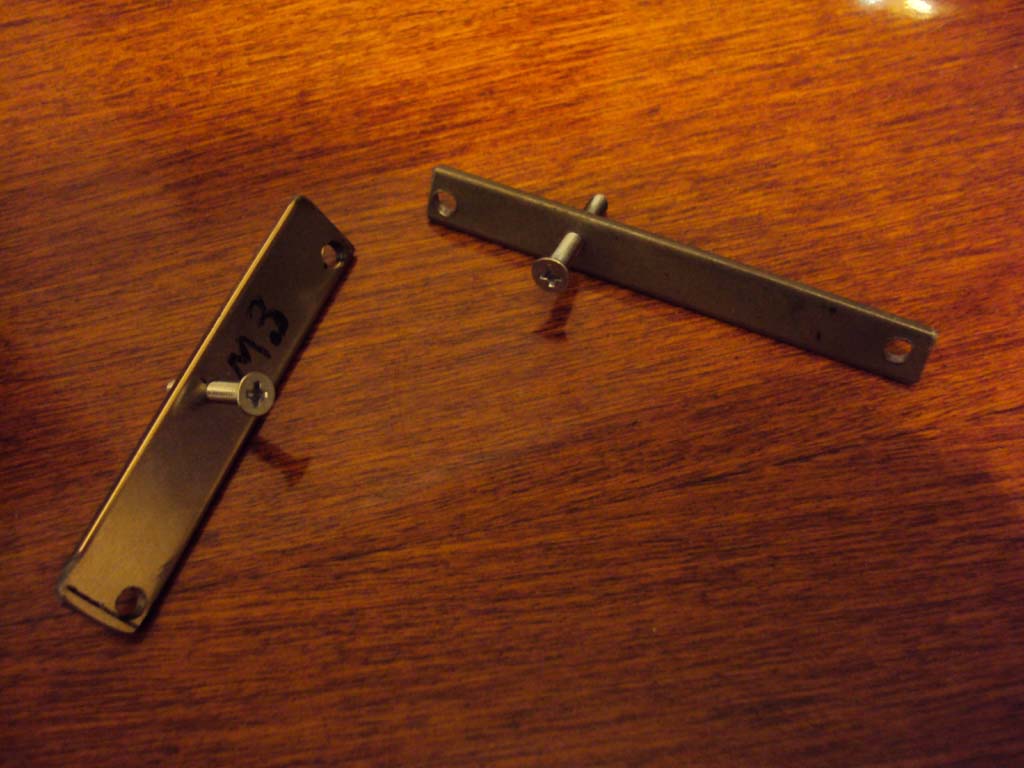

Остальные радиаторы будут прижиматься болтами. Для этих целей были выпилены две пластины из стали.

(кликните по картинке для увеличения)

(кликните по картинке для увеличения)

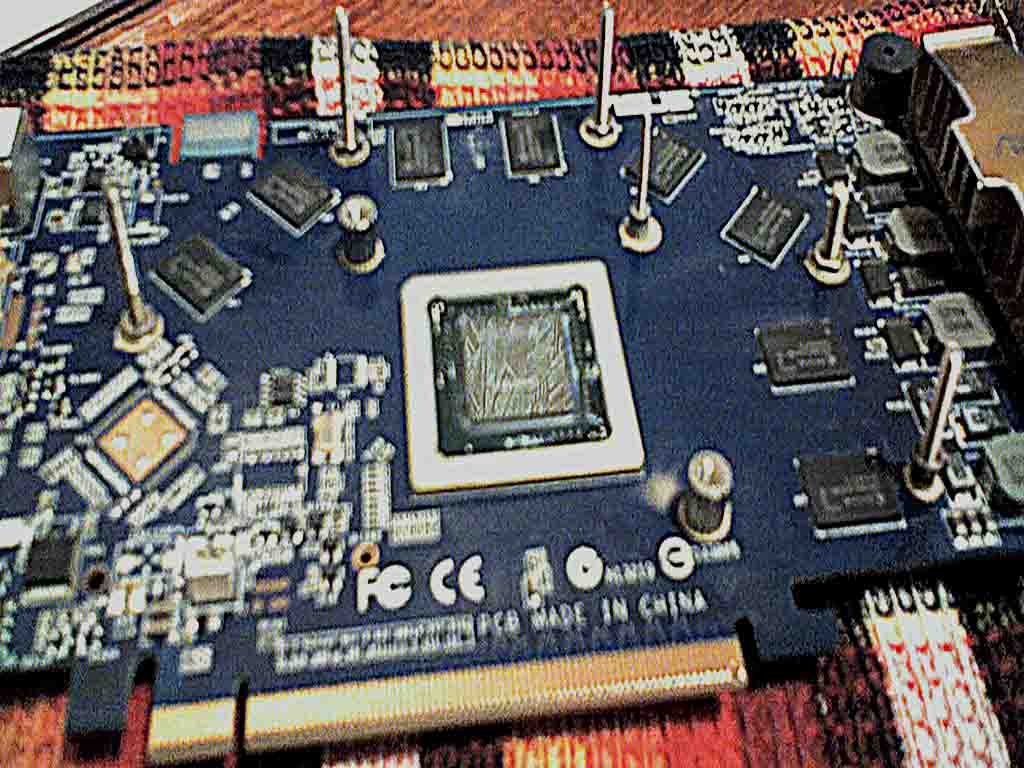

Далее ввинчиваем в карту болты и закрепляем их гайками. Тут очень пригодились картонные шайбы из комплекта Залман 7000.

На этом месте я хочу попросить прощения у читателя за качество последующих фотографий, т. к. фотоаппарат на самом интересном месте пал смертью храбрых и пришлось использовать сотовый.

(кликните по картинке для увеличения)

Теперь устанавливаем радиаторы с "прямым" креплением. Между гайкой и "коромыслом" можно поставить пружину для более равномерного давления на радиатор. Впрочем, можно обойтись и без неё.

(кликните по картинке для увеличения)

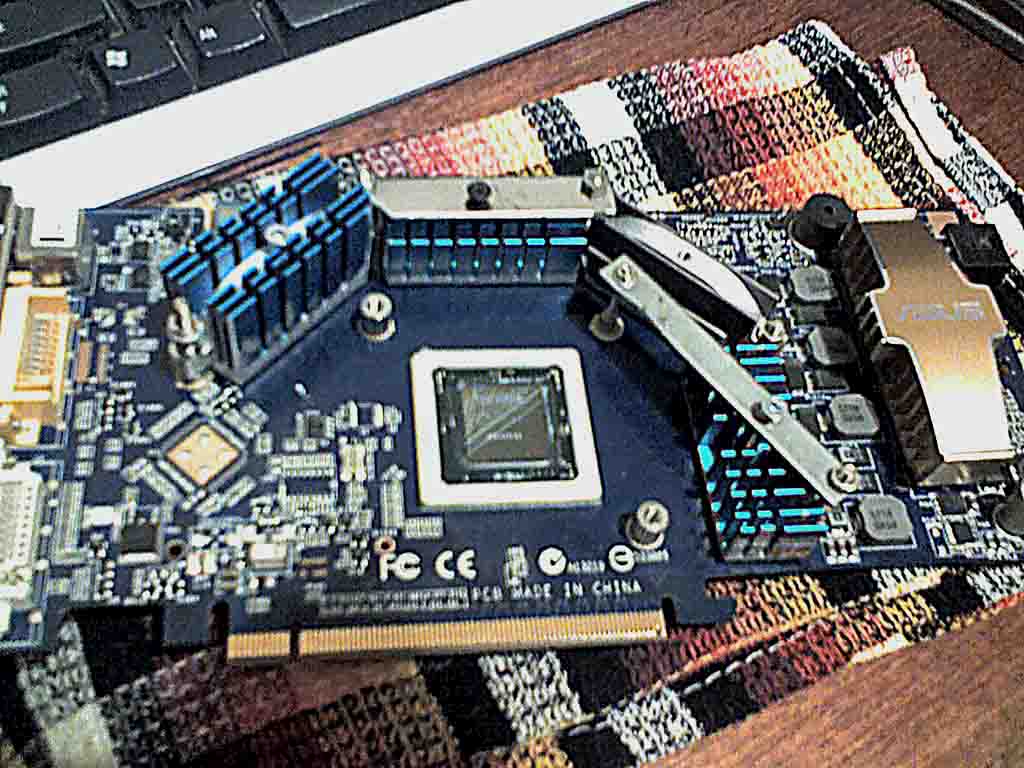

Дальше ставим радиаторы с "болтовым" креплением. Выглядит это так :

(кликните по картинке для увеличения)

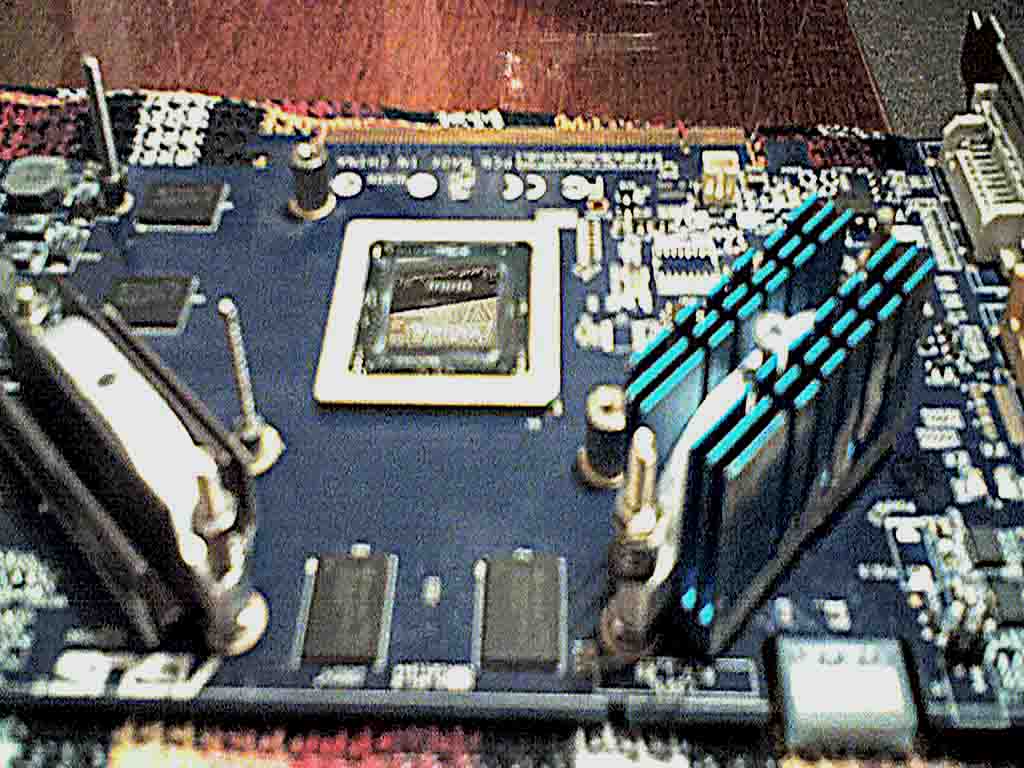

Теперь можно ставить Zalman. Крепление взято от Zalman 700.

(кликните по картинке для увеличения)

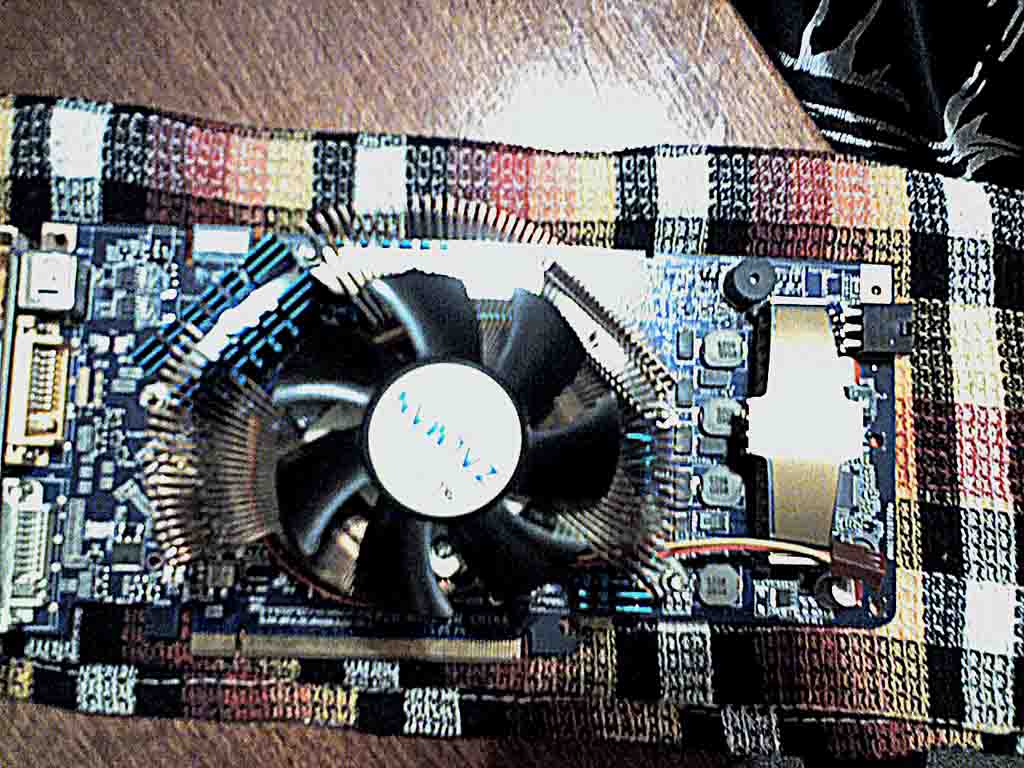

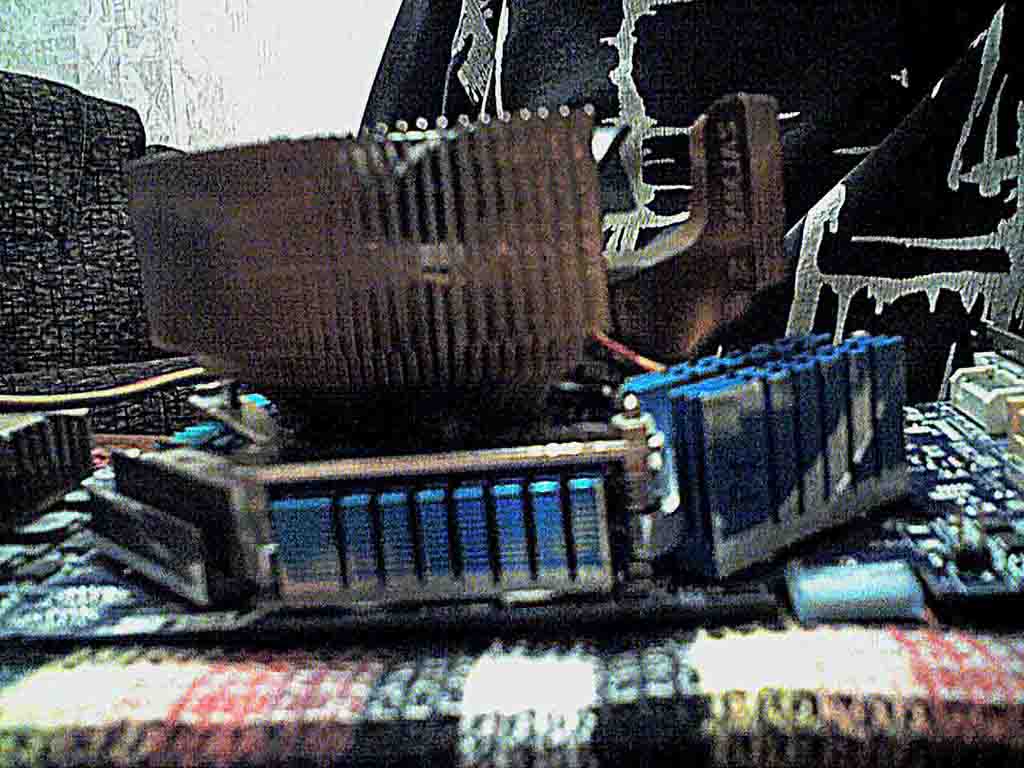

Ну, вот, все в сборе :

(кликните по картинке для увеличения)

(кликните по картинке для увеличения)

Пара слов о вентиляторе. Статор я взял от вентилятора, шедшего в комплекте к ТТ Сайлэнт Тауэр. Это 92 мм вентилятор на 2500 об\мин, на одном подшипнике скольжения и одном качения. На 12-и Вольтах выл он ужасно, поэтому валялся без дела, пока я не стал искать вентилятор на замену штатного для Zalman 7000 "видео эдишн". 92 мм-ка упиралась в ёмкость на материнке, и по этому нужна была 80-ка. Взяв статор от ТТ, перемазав его Литолом 24 и поставив на него ротор-крыльчатку от 80 мм Залмана (ZM F-1 помоему) я вдруг обнаружил, что на 12-и вольтах эта "сборная солянка" выть перестала в принципе. В связи с этим на 7000-к он переехал на ПМЖ, и эксплуатируется на 12 Вольтах, т. к. издаёт только "шелест" разрезаемого радиатором воздуха.

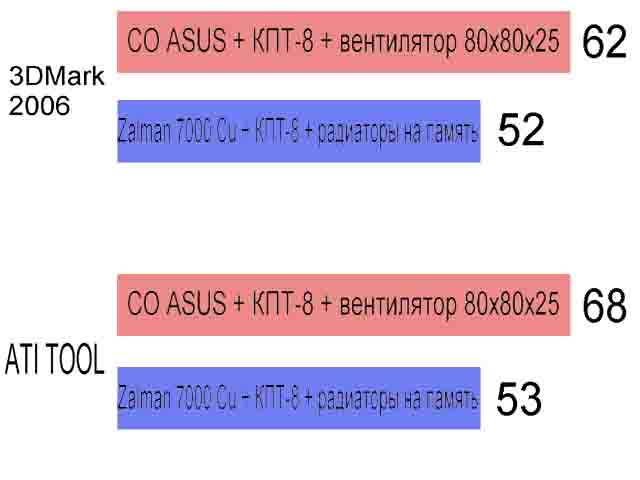

Ну, и наконец финальные тесты :

(Карта - дефолт, комнатная температура 25, паста на ГПУ\памяти КПТ-8 "припои и флюсы", вентилятор 12 Вольт - 2500 об\мин)

10-и кратный прогон Kanyon Flight (3DMark 2006) - 52 градуса
30 минут "Волосатого куба" (ATI Tool) - 53 градуса
