С момента появления первых mini-ITX плат уже прошло довольно много времени, неттопы потихоньку завоевали свою нишу на компьютерном рынке и комплектующие под миниатюрные платформы уже перестали быть редкостью.

Моя "старушка" D201GLY2 тихо отработала 2 года в роли интернет качалки в самодельном корпусе и до определенного момента меня всё устраивало.

Однако вскоре возникла идея создание мультимедийной платформы на базе "старого" железа. После тщательных поисков и чтения обзоров был выбран подопытный - Compro M5F, который наиболее соответствовал требованиям, а именно:
1) аппаратная обработка MPEG, что необходимо ввиду ограниченной производительности платформы;
2) возможность включения/выключения компьютера с помощью пульта ДУ;
3) низкопрофильная плата с обязательной "специальной" заглушкой в комплекте;
4) цифровой ВЧ (ну это уже дело религии ).

После покупки тюнера назрел вопрос смены корпуса и это оказался, пожалуй, наиболее сложный момент.
Обязательными условиями выбора были:
1) компактность, особенно толщина корпуса;
2) наличие места под платы PCI ;
3) возможность установки slim приводов, опять же для экономии места;
4) приличный производитель БП.

В качестве кандидатов были CFI A6719 , A8989, Frontier Mi-100, MW-100, Hedy S0206, Modecom Feel 202, 402, однако ни один из них полностью не отвечал требованиям.
Буквально случайно была подходящая найдена модель от Aopen, далее шел долгий поиск поставщика, заказ, утомительная неделя ожидания и вот заветная коробка с корпусом уже в руках и готова к применению.
Упакован корпус в безликую картонную коробку с минимумом надписей:


Вытаскиваем и тщательно осматриваем подопытного:

Задняя панель:


При своих скромных габаритах (321х200х106мм) корпус довольно тяжелый, видно что производитель не экономил на металле.
На передней панели размещен отсек для slim привода, 2 разъема USB, аудио вход и выход, а также кардридер.
Открываем верхнюю крышку и находим внутри корпуса необходимый набор комплектующих:

1) шнур питания ;
2) набор болтов для привода, винчестера, мат. платы;
3) переходник с slim-IDE на "обычный" 40 pin IDE;
4) пара стяжек для проводов;
5) резиновые ножки.
Переходим к осмотру блока питания :

Заявленная мощность 150W, что вполне достаточно для такой платформы. Производитель заявлен Aopen, однако можно быть 100% уверенным, что это "перемаркированный" блок питания от FSP Group, что тоже неплохо и не вызывает сомнений в качестве. Охлаждается он с помощью маленького вентилятора 40х40мм, работающего на выдув.
Набор кабелей включает в себя три молекса 4 pin, 24pin разъём питания мат.платы, 4pin разъём питания процессора и 4pin мини-молекс для питания дисковода/slim привода. Удивление разве что вызвало отсутствие как кабеля питания SATA, так и переходника, однако это уже мелочи.

Итак, приступим к сборке.
Весь корпус состоит из трех частей - каркаса, БП и стойки под накопители.
Начнем со стойки :

Винчестер располагается перпендикулярно приводу, крепится "брюхом" наверх, металлические фиксаторы плотно прижимают винчестер, а со стойкой он контактирует через плотные резиновые шайбы, что теоретически должно снижать шум от вибрации. Далее через шайбы винчестер дополнительно фиксируется винтами и получается такая монолитная конструкция:

Осматриваем каркас корпуса:

От передней панели на мат.плату подключаются разъемы передней панели, кнопка Power On и индикаторы питания/активности винчестера, кнопка Reset отсутствует. На первый взгляд много свободного места, однако по окончании сборки корпус был буквально забит под завязку.
Далее переходим к монтажу мат.платы:

Снимаем лицевую панель, убираем пластиковую заглушку для привода, монтируем стойку и ставим лицевую панель на место.

Не жалея стяжек, тщательно укладываем кабеля и подключаем БП.
Монтаж выходит очень плотный, что уже грозит проблемами с охлаждением.



После сборки сделал пробное включение для мониторинга температурного режима. Опасения подтвердились, когда спустя 5 минут температура процессора уверенно перевалила за 70С.
Так как зазор между мат. платой и боковой стенкой составлял порядка 1,5-2см, было принято решение прикрутить для обдува тонкий вентилятор (80х80х10мм), запитанный через резистор на мат.плату (в итоге выходит порядка 5В и очень низкий уровень шума).
Для начала радиатор на северном мосту был повернут на 90 градусов и ребра его разогнуты, что дает низкое сопротивление воздушному потоку:

В качестве крепления вентилятора планировалось использовать резиновые шпильки, однако они не пролезли через вентиляционные отверстия, поэтому были использованы тонкие болты и резиновые кольца.
В итоге вышло так:

После установки вентилятора температура процессора не превышала 36С , даже при сильной нагрузке.
Отмечу разве что трудность установки крышки с вентилятором, однако этот вопрос вполне решаем.
Также подтвердилось подозрение о шумности БП, так что следующим кандидатом на впайку резистора будет именно вентилятор из блока питания.

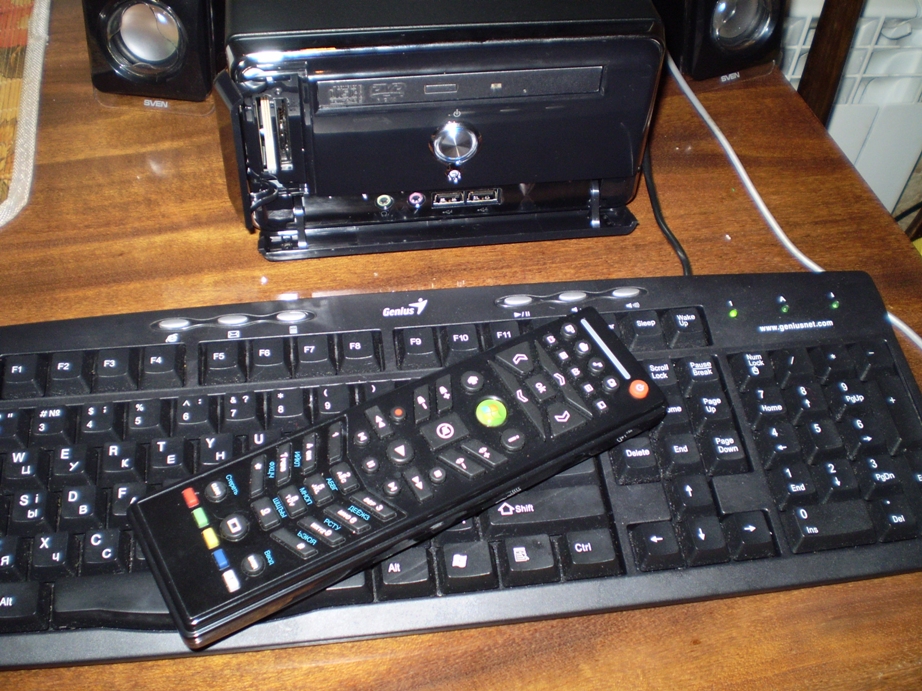

В готовом виде получаем вот такую миниатюрную мультимедийную станцию :


Подведем итоги:
+ высокое качество сборки, качественный блок питания;
+ компактность;
+ наличие переходника Slim IDE - IDE (50pin - 40pin) ;
+ продуманная до мелочей система сборки;
+ встроенный кардридер;

- относительно высокая цена;
- шумный блок питания;
- хлипкий пластик лицевой панели (это кстати особенность многих корпусов Aopen).

Итогом почти трехмесячных поисков и трудов стала маленькая коробочка которая служит телевизором, радио , роутером, торрент-качалкой, печатной машинкой, а при желании - игровым компом для не особо требовательных.
