Дошли наконец руки смонтировать Ice Hammer IH-850B на видеокарту Palit GTX260 Sonic.

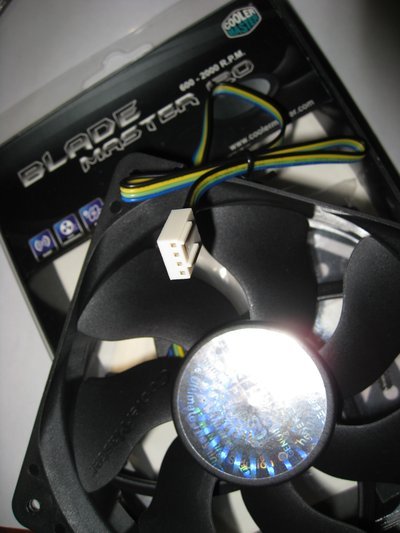

Во-первых, моей главной задачей было прикрутить 2 крутилятора 120 мм (ставил самые дешёвые, что нашёл с ШИМ - Cooler Master Blade Master):

рис. 1
Для того, чтобы закрепить крутиляторы на радиаторе - я использовал дополнительные крепления для кулера Cooler Master Hiper 212 plus:

рис. 2

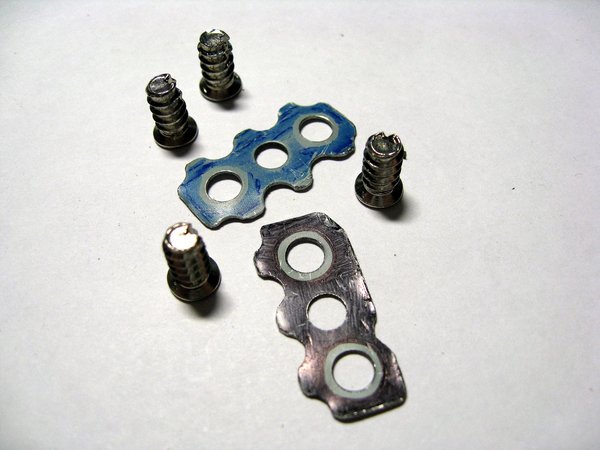

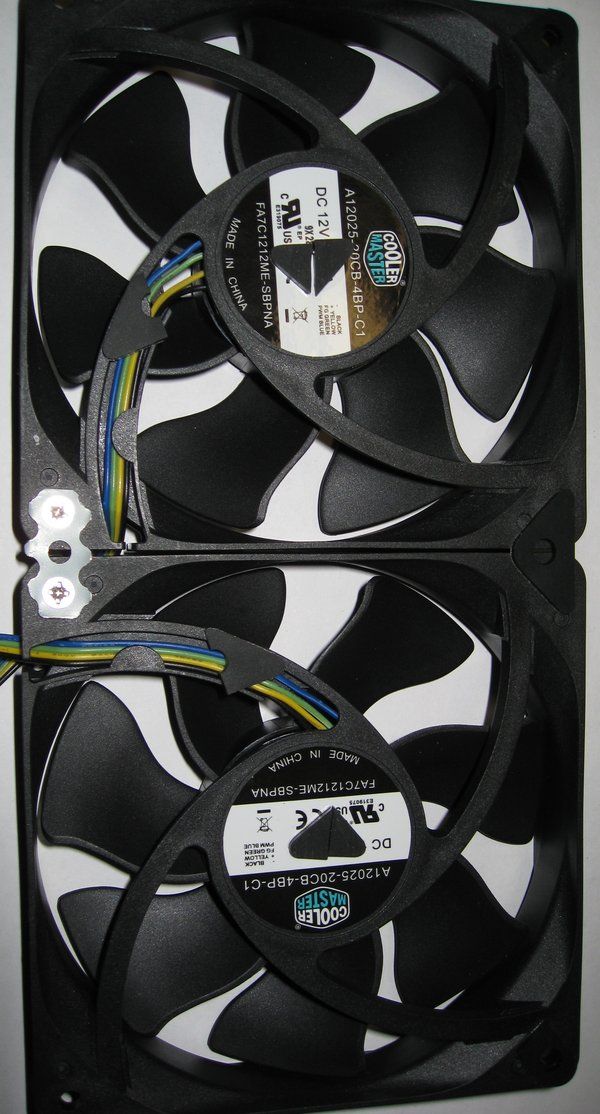

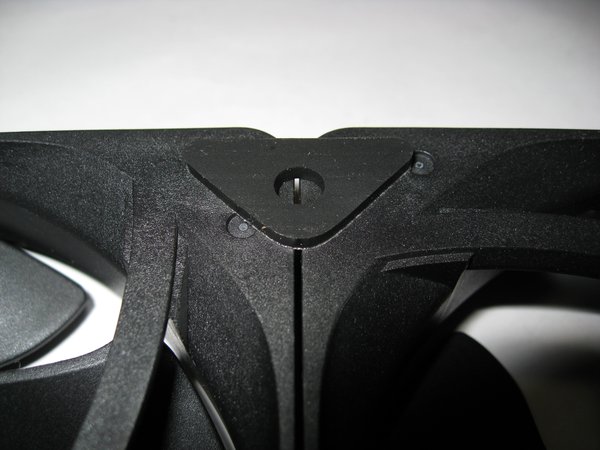

Чтобы соединить 2 вентилятора воедино, использовал выпиленные из подручного материала крепления:

рис. 3

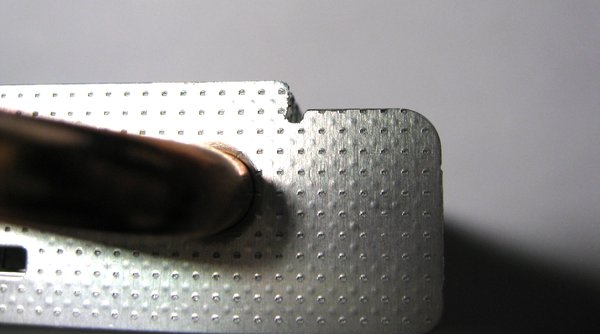

Чтобы закрепить крутиляторы на радиатор - пришлось сделать два пропила снизу аккурат у ступенек с нижней части радиатора:

рис. 4

рис. 5
На крутиляторы я наклеил входящие к ним в комплекте противовибрационные прокладки:

рис. 6

рис. 7

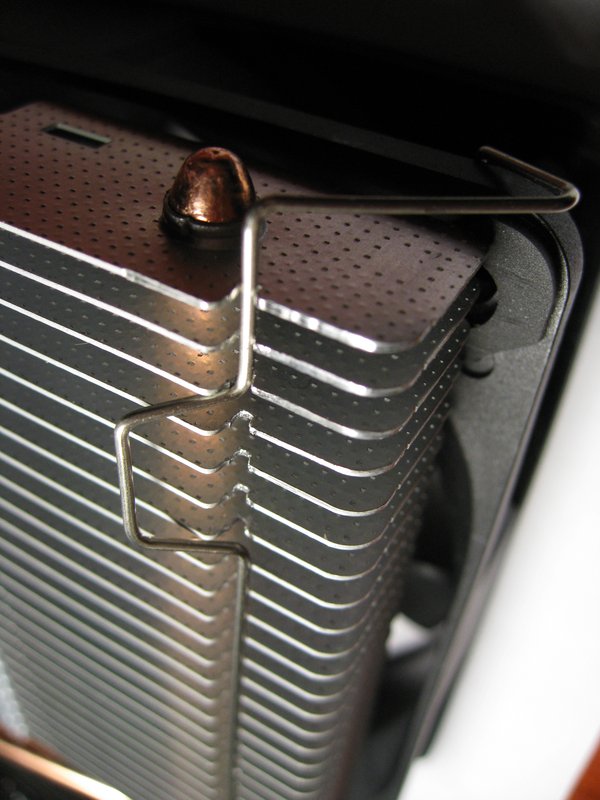

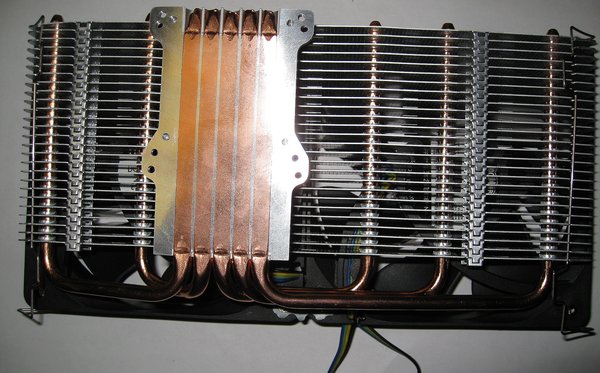

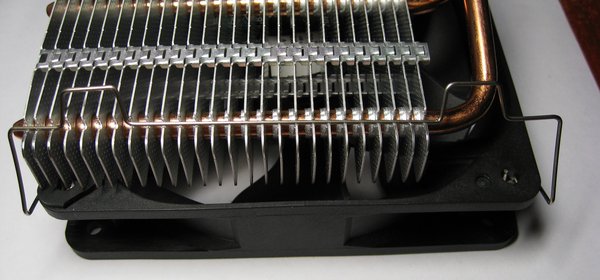

В результате крепление вентилей на радиаторе выглядит вот так:

рис. 8

рис. 9

рис. 10
Следующим моим действием была установка радиатора на чип Nvio2.
Тут я столкнулся со следующими проблемами:
- Во-первых, я решил установить радиатор не поперёк воздушного потока, как по инструкции и в статье пользователя rumatic, а вдоль;
- Во-вторых - петля пружинки, с помощью которой вентилятор крепится на радиатор кулера, упиралась в радиатор Nvio 2.
Пришлось выпиливать следующую конструкцию:

рис. 11
Радиаторы на память я приклеил на уже наклеенную на них термоленту (в моём конкретном случае они держатся прекрасно), за исключением этого момента установка хорошо описана в статье.
С радиаторами на цепях питания я поступил несколько иначе (вот их как раз пришлось сажать на термоклей (я использовал двукомпонентный Arctic Silver)).

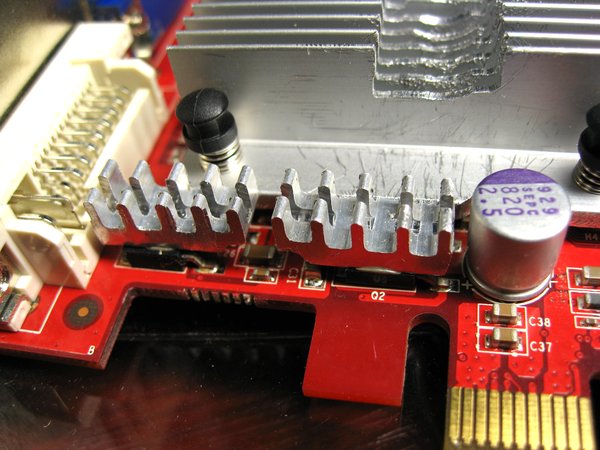

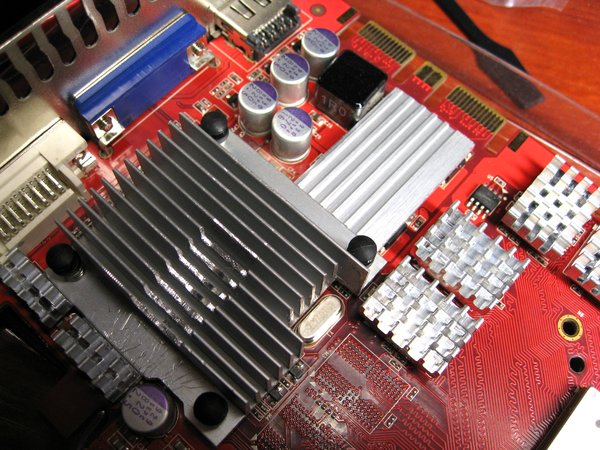

На цепи питания слева от радиатора Nvio2 я использовал распиленные надвое оставшиеся радиаторы памяти:

рис. 12
На цепи питания справа от радиатора Nvio2 я приклеил выпиленный из входящей в комплект IH-850B теплораспределяющей пластины кусок:

рис. 13

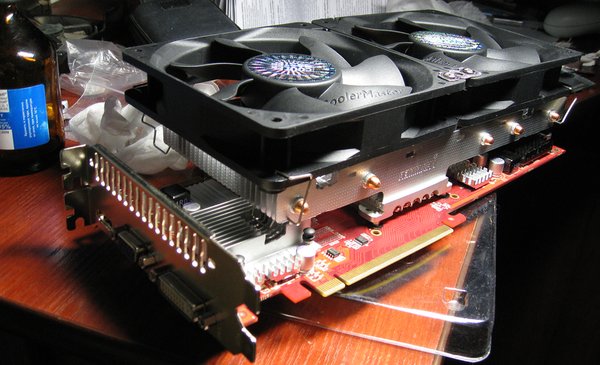

Затем смонтировал уже готовый кулер на видеокарту. Получилось нечто, обладающее монструозными размерами:

рис. 14
И вот тут начинается очень горький момент.

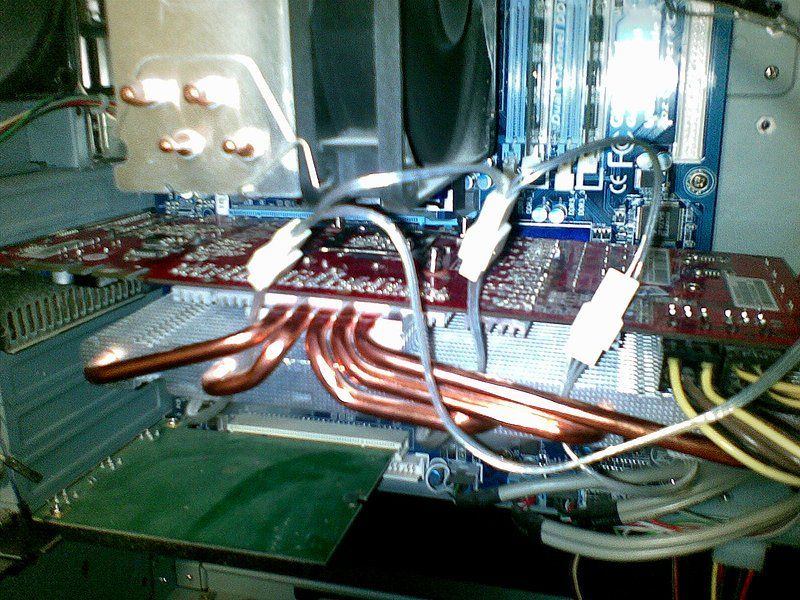

Кулер на видеокарте вышел неимоверно тяжёлым. Видеокарту опасно выворачивает под таким весом и пользоваться ей без дополнительной опоры мне видится опасным:

рис. 15

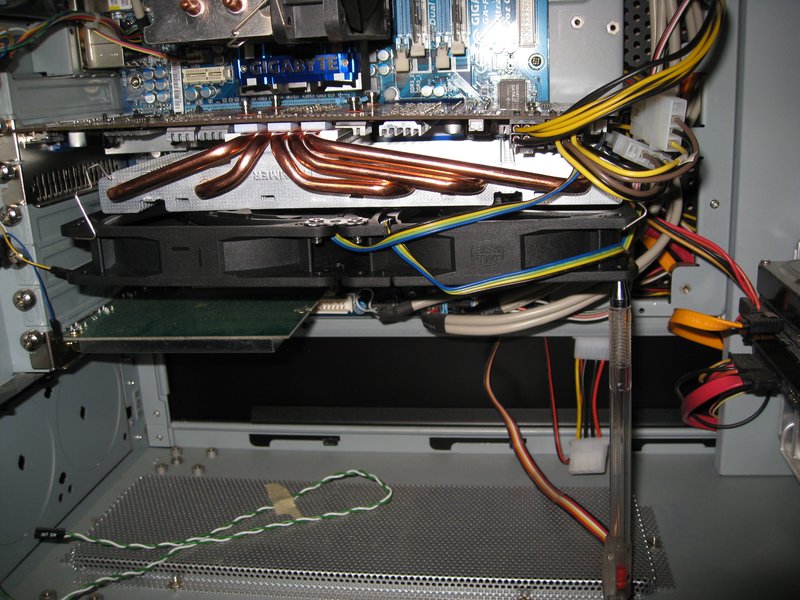

Опору видеокарты я решил следующим образом (просьба не смеяться, единственное, что подошло по размерам относительно):

рис. 16

И вот итог:

рис. 17

Немного о приятном:

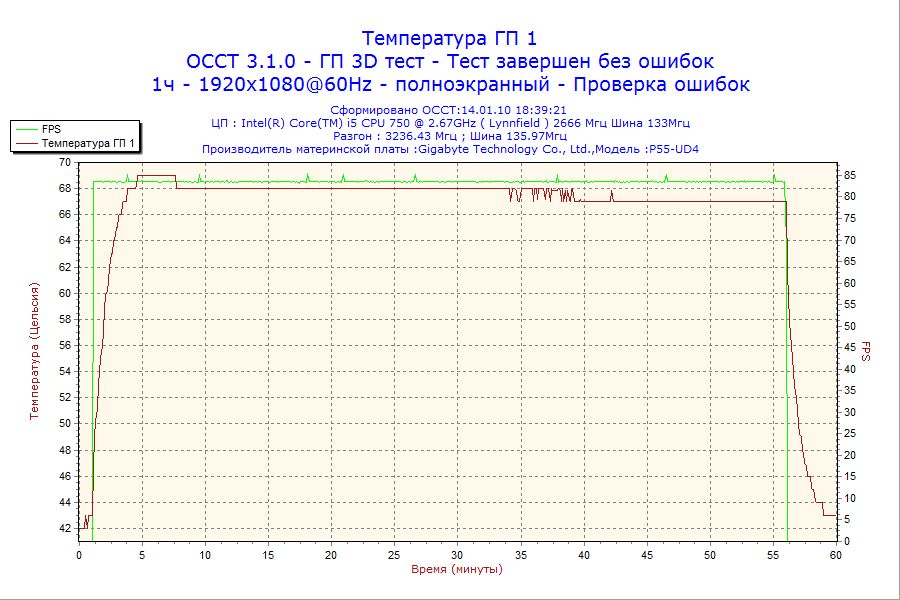

Температура при часовом прогреве OCCT 3.1.0 при настройках 1920*1080 (сложность шейдеров лишь однажды превысила 68 градусов - и это при минимальных практически оборотах вентилятора (к слову говоря, далеко не самых тихих, но всё же тише родных).

рис. 18
Если же просто тупо включить вентиляторы на максимальные обороты - то температура едва достигает отметки 62 градуса (прошу прощения, не зафиксировал).

И моё личное заключение:
Двоякое впечатление от охлада. То ли надо перепродумывать систему крепления, то ли ещё что. Прекрасные температурные показания портятся диким изгибом платы.
Результат прекрасен, но стоит ли он того.

Установка родного бэкплейта от СО Palit GTX260 Sonic желаемого эффекта не принесла. Прогиб остался без изменения. Даже при установке родных легких вентиляторов.
