Всем известно, что существуют два основных способа охлаждения компьютерных комплектующих - воздушное и жидкостное (оставим фреонки для экстремалов-энтузиастов).
У каждого способа имеются свои сильные и слабые стороны. Но самое главное, что их объединяет - это шум, создаваемый составляющими элементами - вентиляторами и помпой.
Многих такой расклад устраивает и, все аботатет как работает, до тех пор, пока зашедший в гости человек не заострит свое внимание на "жутком шуме из системного блока".
Опять же, все зависит от владельца компьютера и он, либо скажет - фигня, либо заинтересуется - а разве можно сделать тише?
Я отношусь ко вторым. Идея "утихомиривания" цифрового друга долго не давала покоя. Пока, после многих экспериментов, не удалось собрать пассивную систему под чутким руководством товарища Mortis’a (Олег, привет!).
Перед воплощением идеи вжизнь, помимо экспериментов, пришлось перелопатить массу информации на предмет создания SilentPC. Среди них такие ресурсы как
http://www.silentpc.nl/
http://modd1ng.com/
http://www.modlabs.net/
http://www.casemods.ru/
Но и это еще не все! Прежде чем решиться окончательно и бесповоротно, необходимо вылечиться от так называемой термофобии! На что способны далеко не все.
Почему? - спросите вы.
А потому - отвечу я - что вам придется забыть о "высокой температуре" процессора в районе 50-60С или на видеокарте в районе 60-75С! Ибо для пассива эти цифры увеличиваются на 10-20С и являются абсолютно нормальными!
Собирал я свою систему несколько лет назад, поэтому прошу не пугаться столь слабых комплектующих.
Для начала был заменен процессор ХР 2800+ на Athlon XP-m 2500+. Выбор пал на него из-за низкого TDP (мобильный как никак!). Чем слабее греется процессор, тем легче его охлаждать.

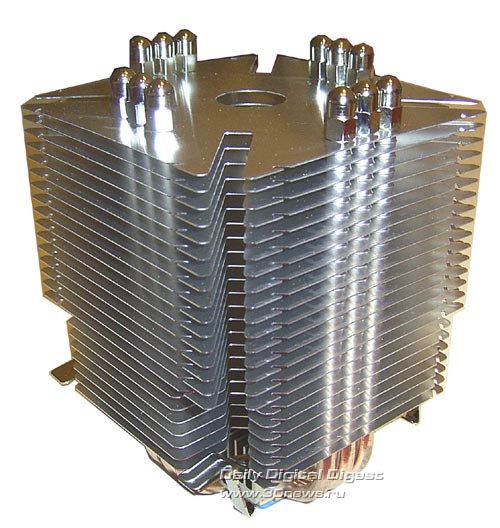

Начитавшись статей про Scythe Ninja, приобрел эту башню.
(кликните по картинке для увеличения)
Вот незадача, а как его крепить-то? Крепления под «socketA» не предусмотрено!
Мне очень повезло, что в свое время купил мамку Abit AN-7 с монтажными отверстиями вокруг сокета (специально искал под Zalman 7000B-Cu).

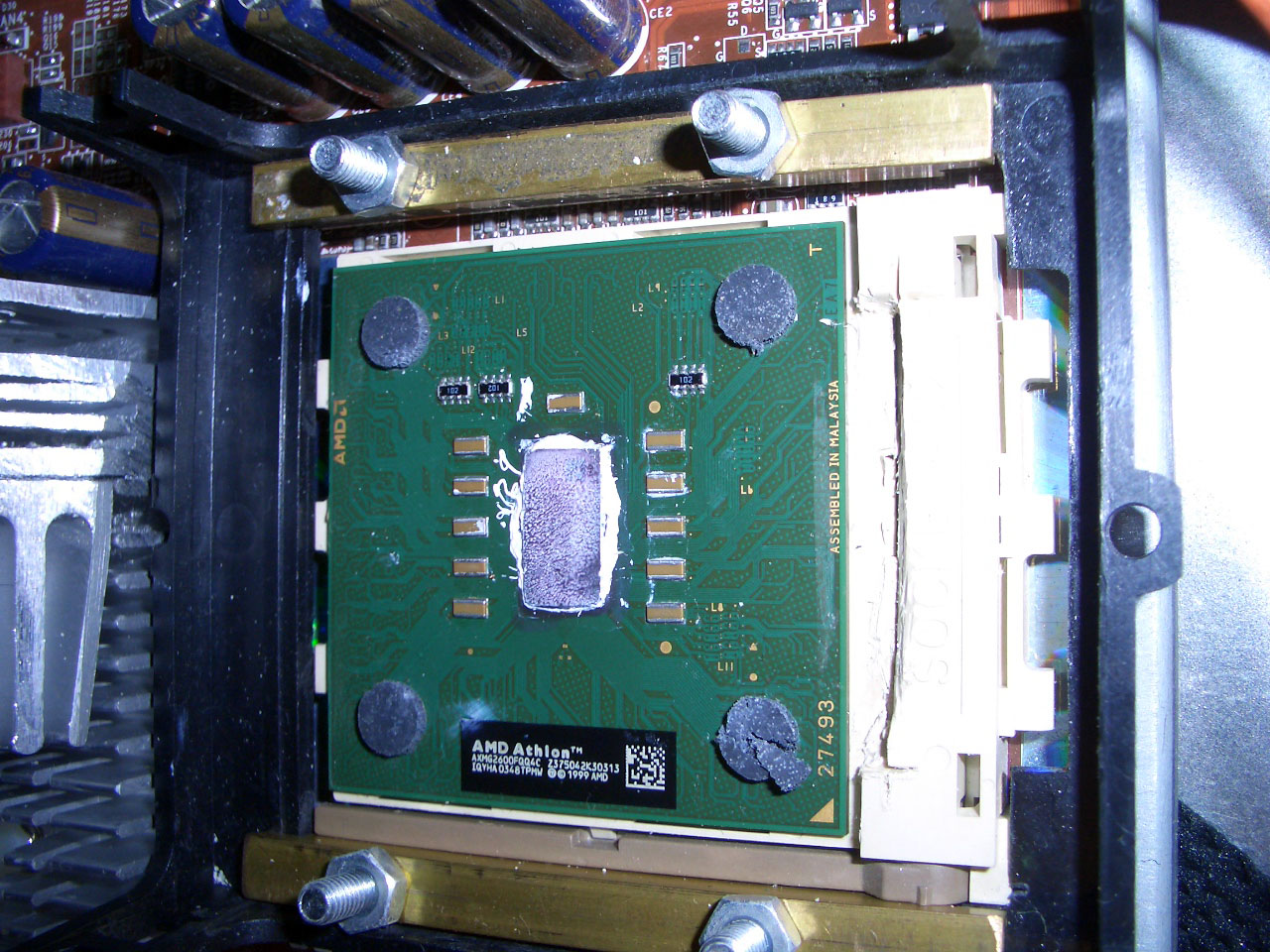

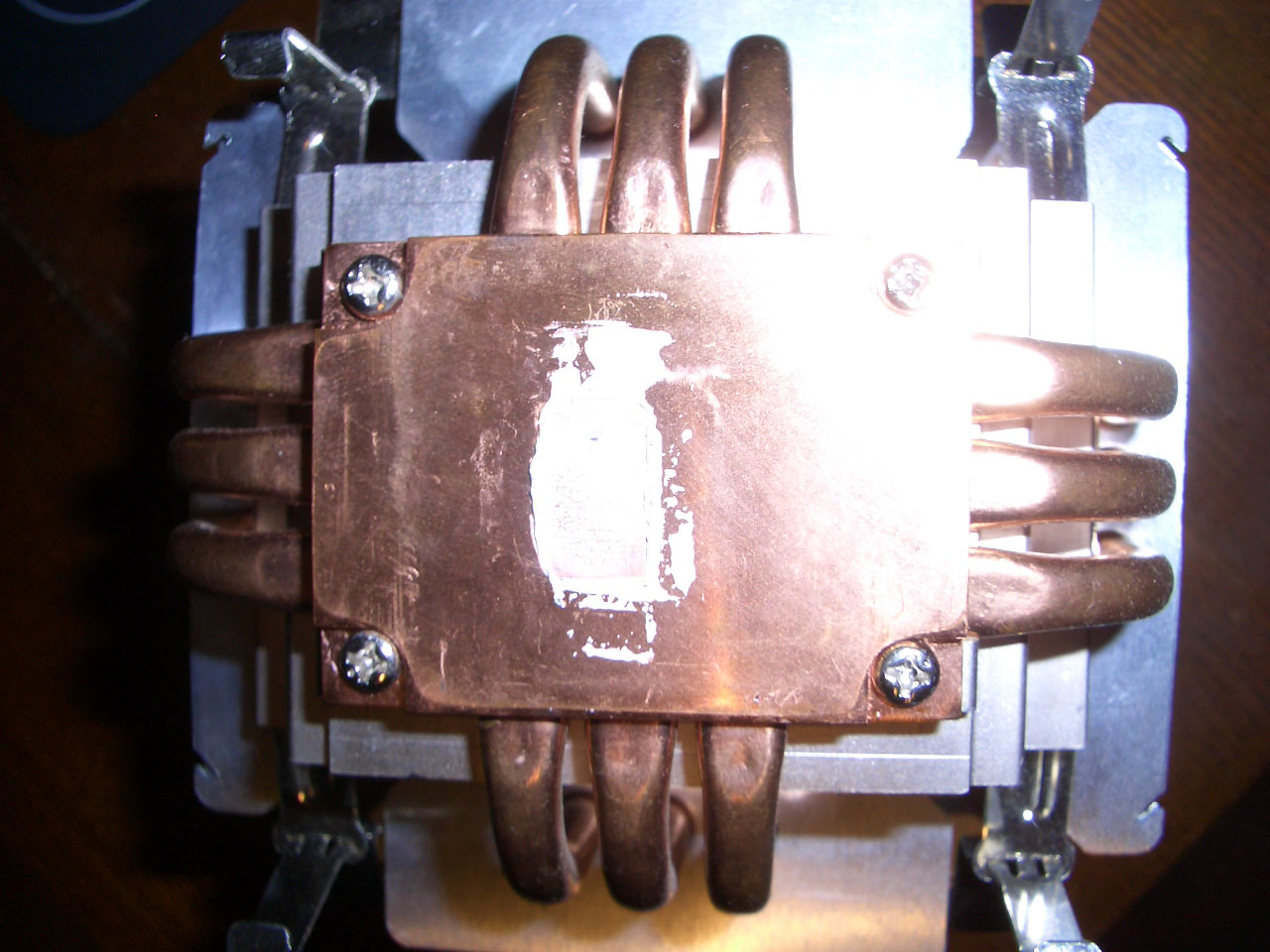

Это облегчило работу, но не решило ее. Посовещавшись, решили использовать крепежную рамку от 478 сокета. Рамка была подогнана под сокет и прижата к мат.плате с помощью двух металлических реек, притянутых через монтажные отверстия болтами. Что бы не перегнуть мать столь навороченной конструкцией, был использован бэкплейт.
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)

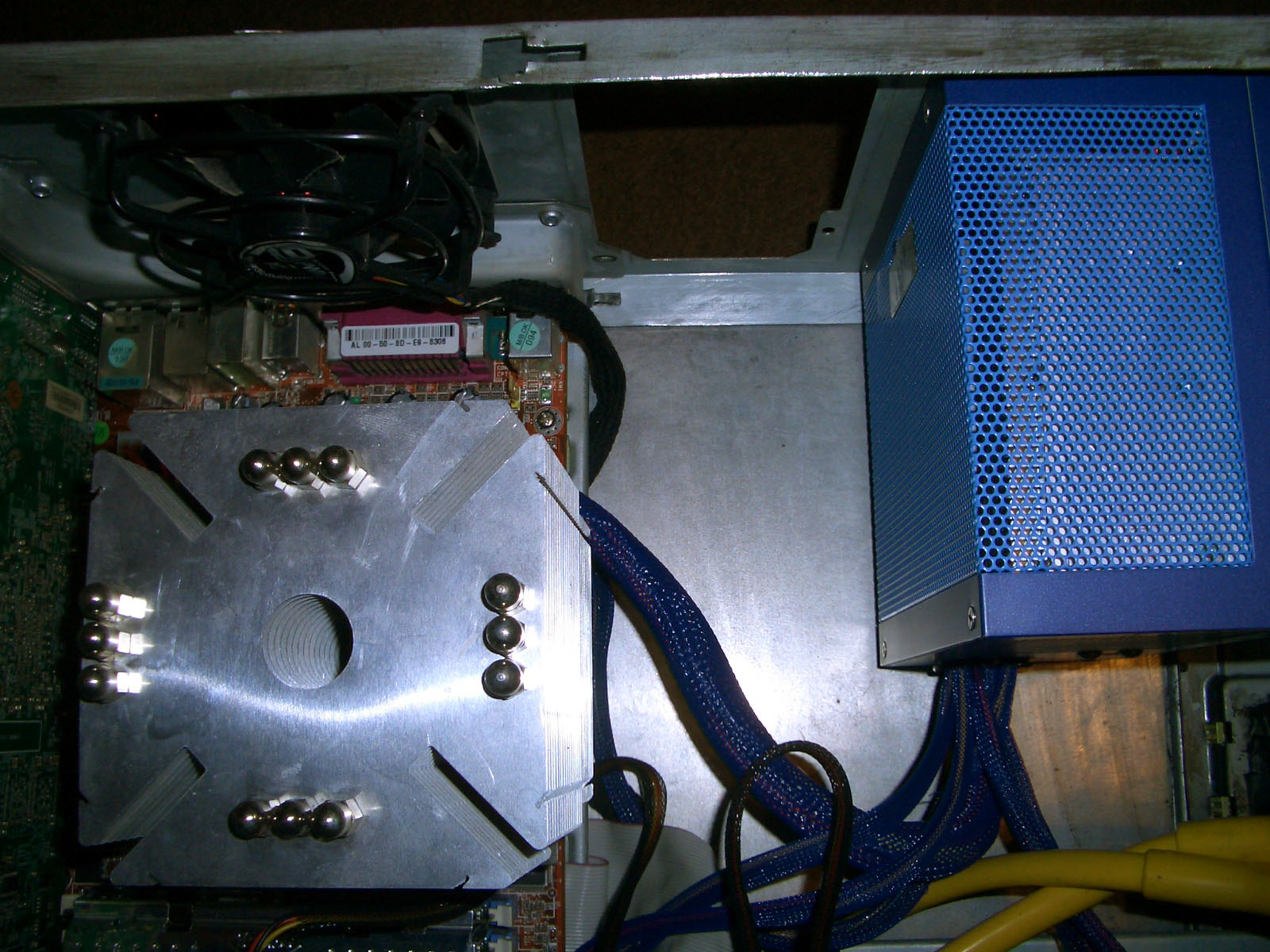

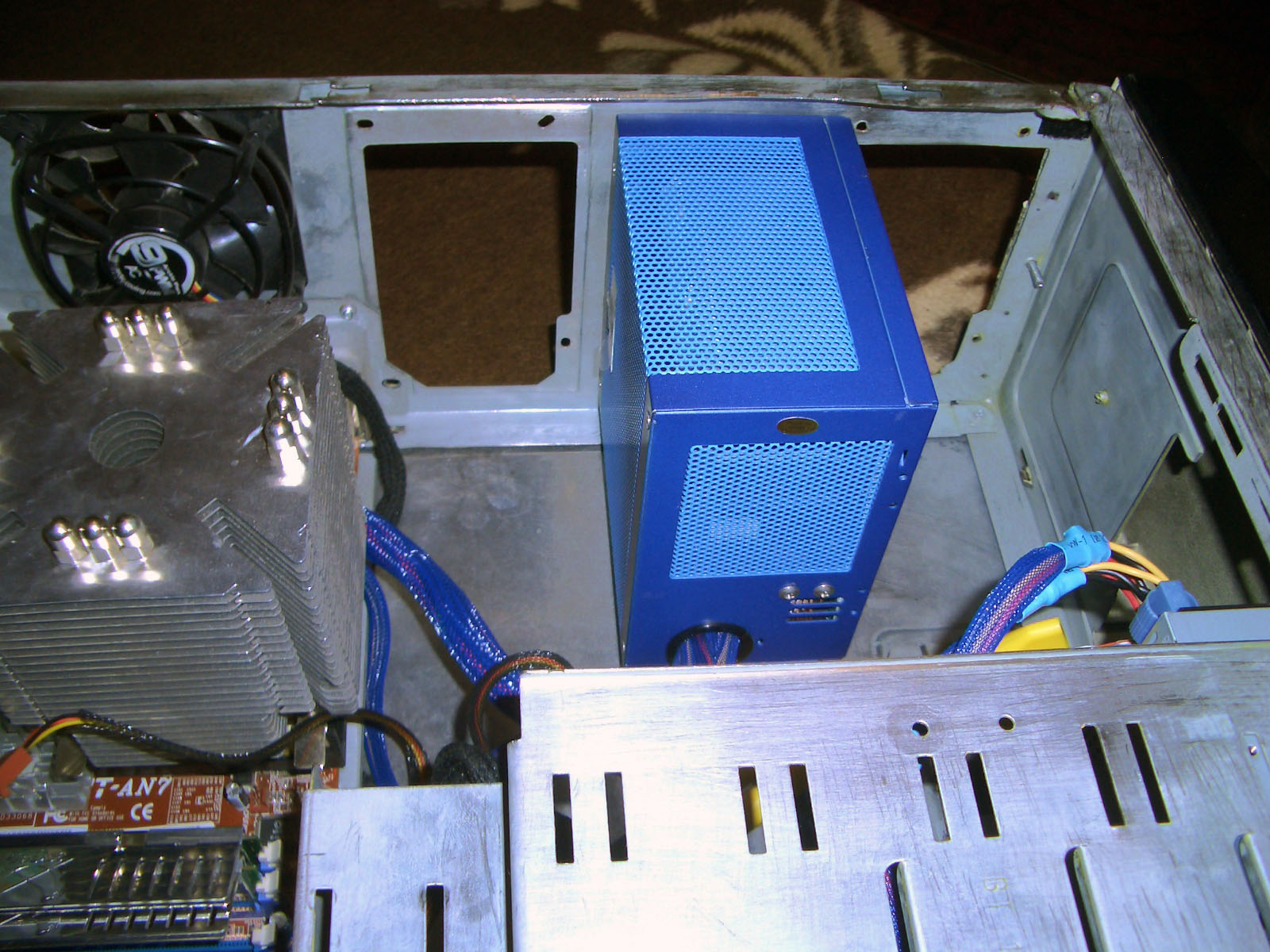

Установив полученную конструкцию в корпус, столкнулся с очень неприятной проблемой - сокет размещен очень близко к верхнему краю, а Ниндзя очень широкий. В общем, БП переехал на один слот крепления выше (изначально планировал установить в корпус два БП, на картинке это хорошо видно).
(кликните по картинке для увеличения)

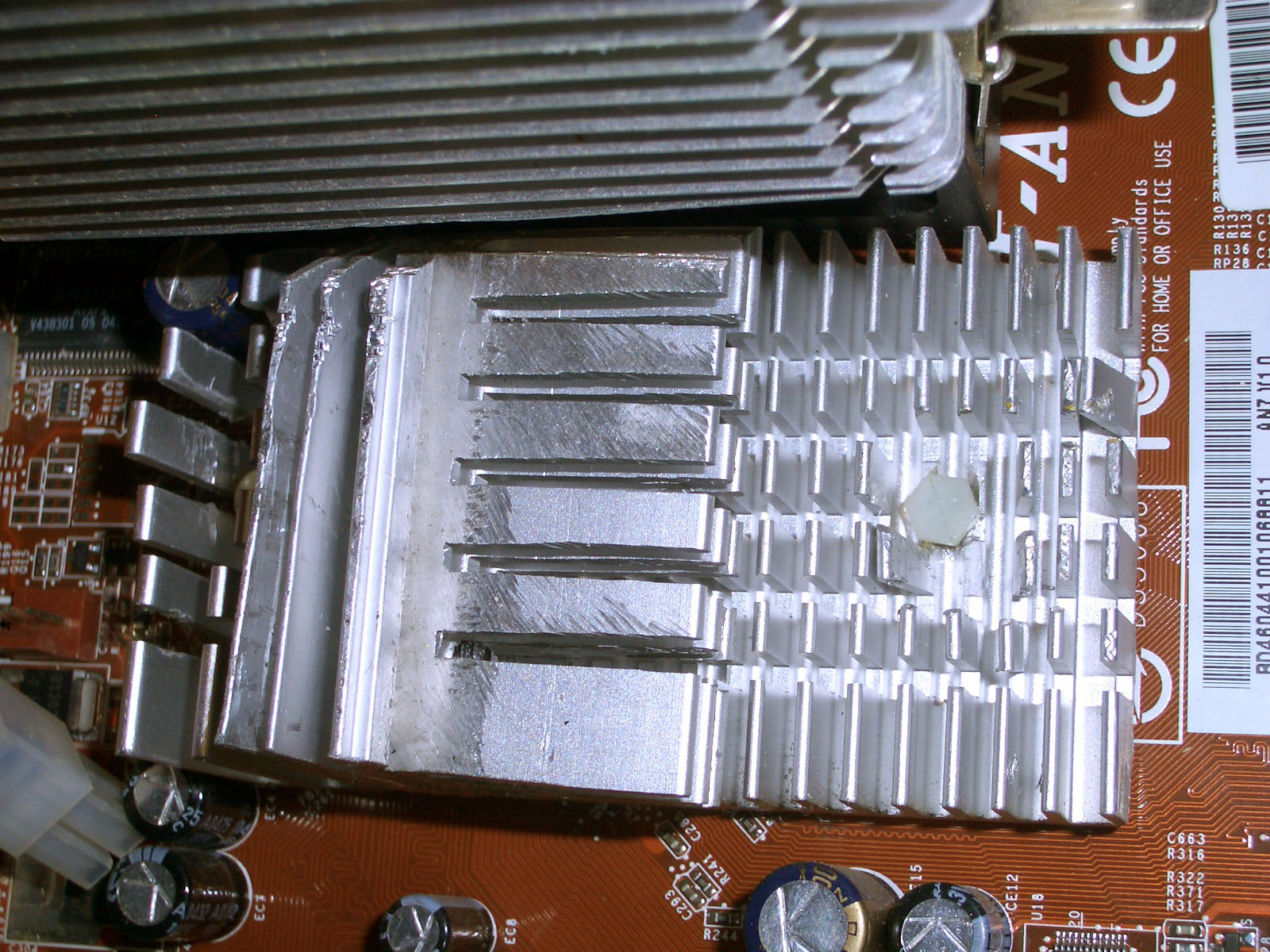

Далее, штатный недо-цулер на северном мосту (вообще не понял как оно охлаждает) был заменен на самопальный радиатор, изготовленный из кулера под слотовый пень.
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)

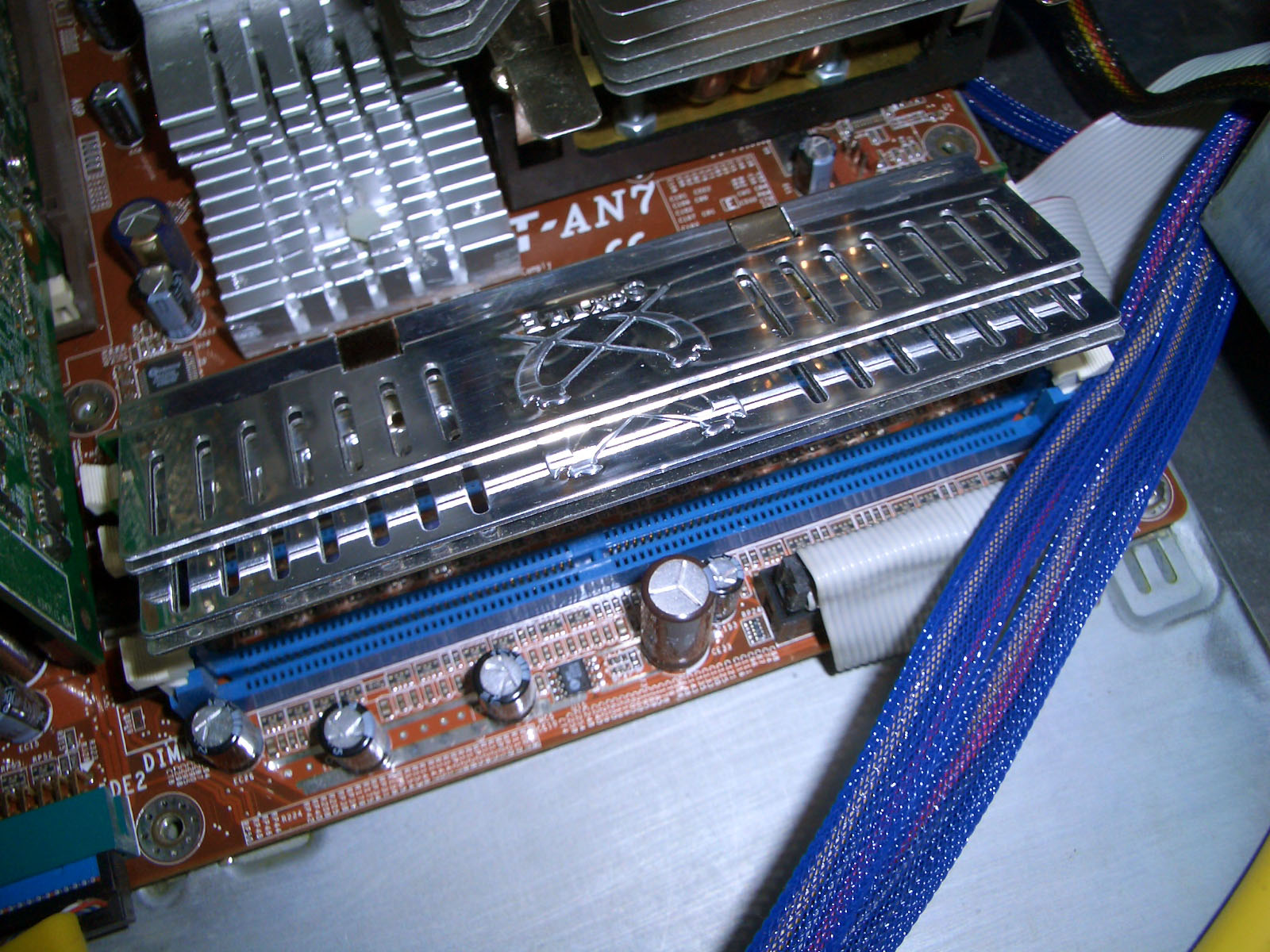

На память был установлен комплект радиаторов Scythe Kama Wing
(кликните по картинке для увеличения)

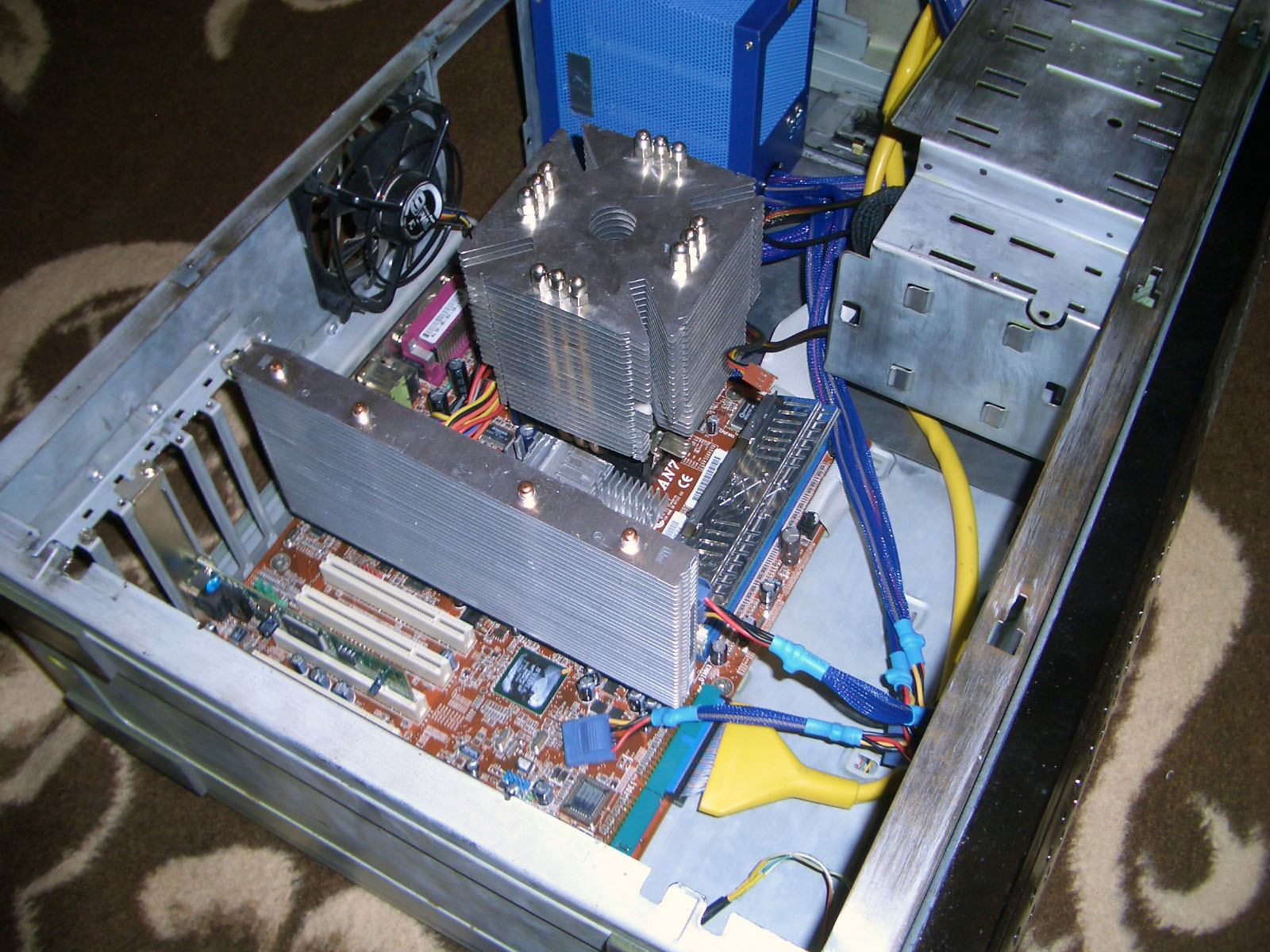

На видео GeForce 6800LE, не долго думая, установил AC Accelero S1, котрый мне привез cold1.

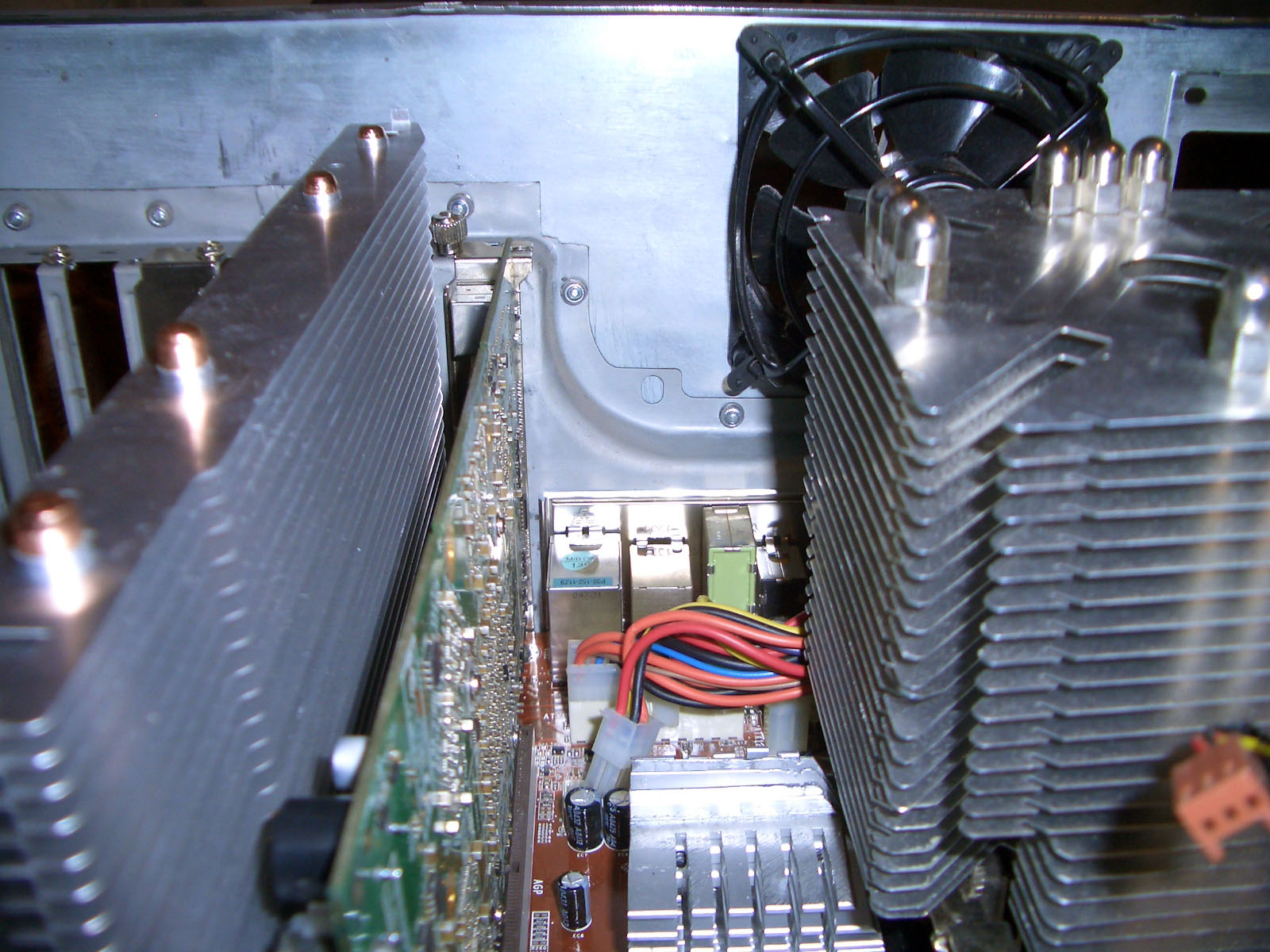

Корпус у меня узковатый, около 18см - сильно опасался, что установленные башня и парус в него не влезут. Обошлось.
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)

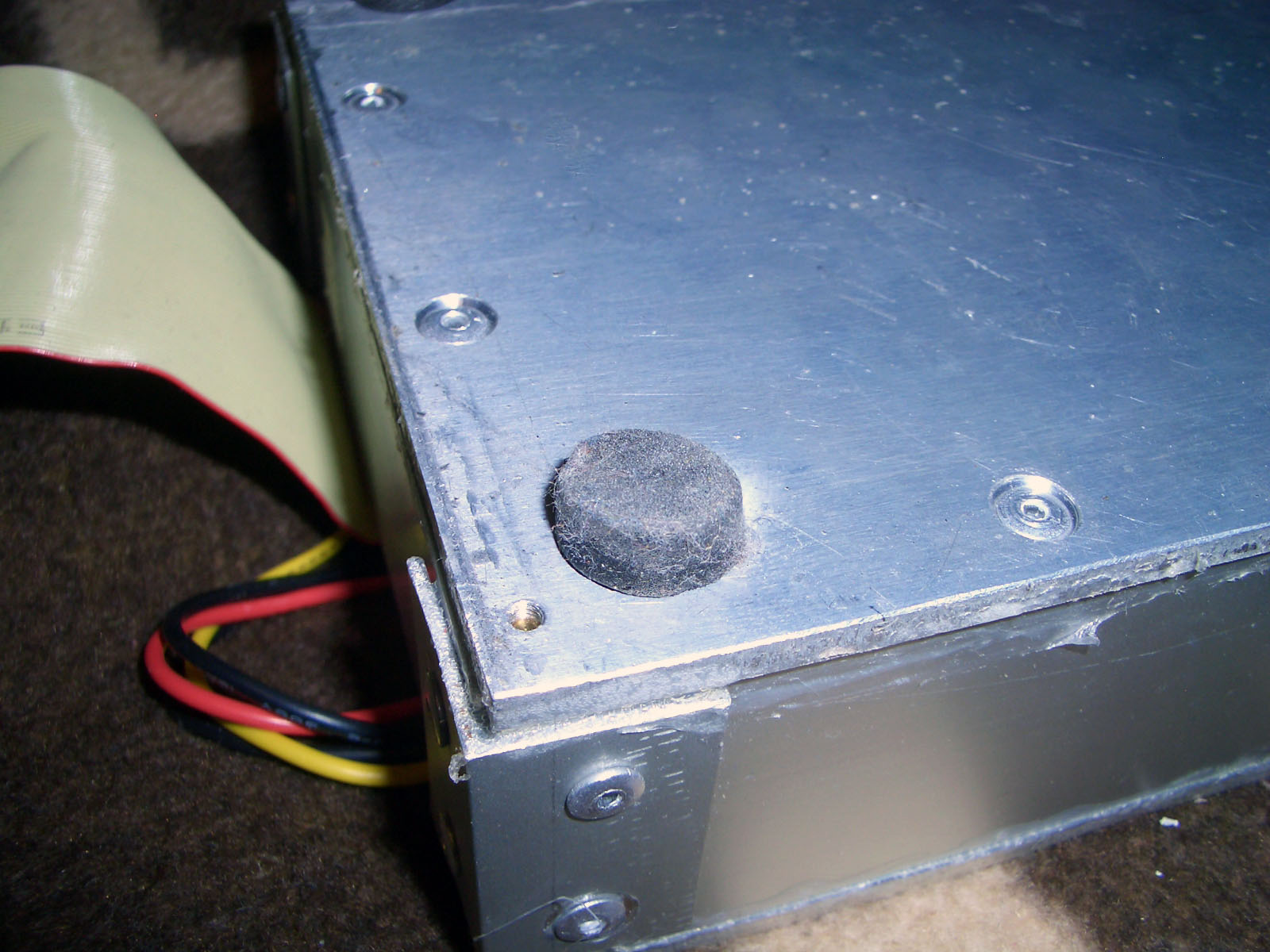

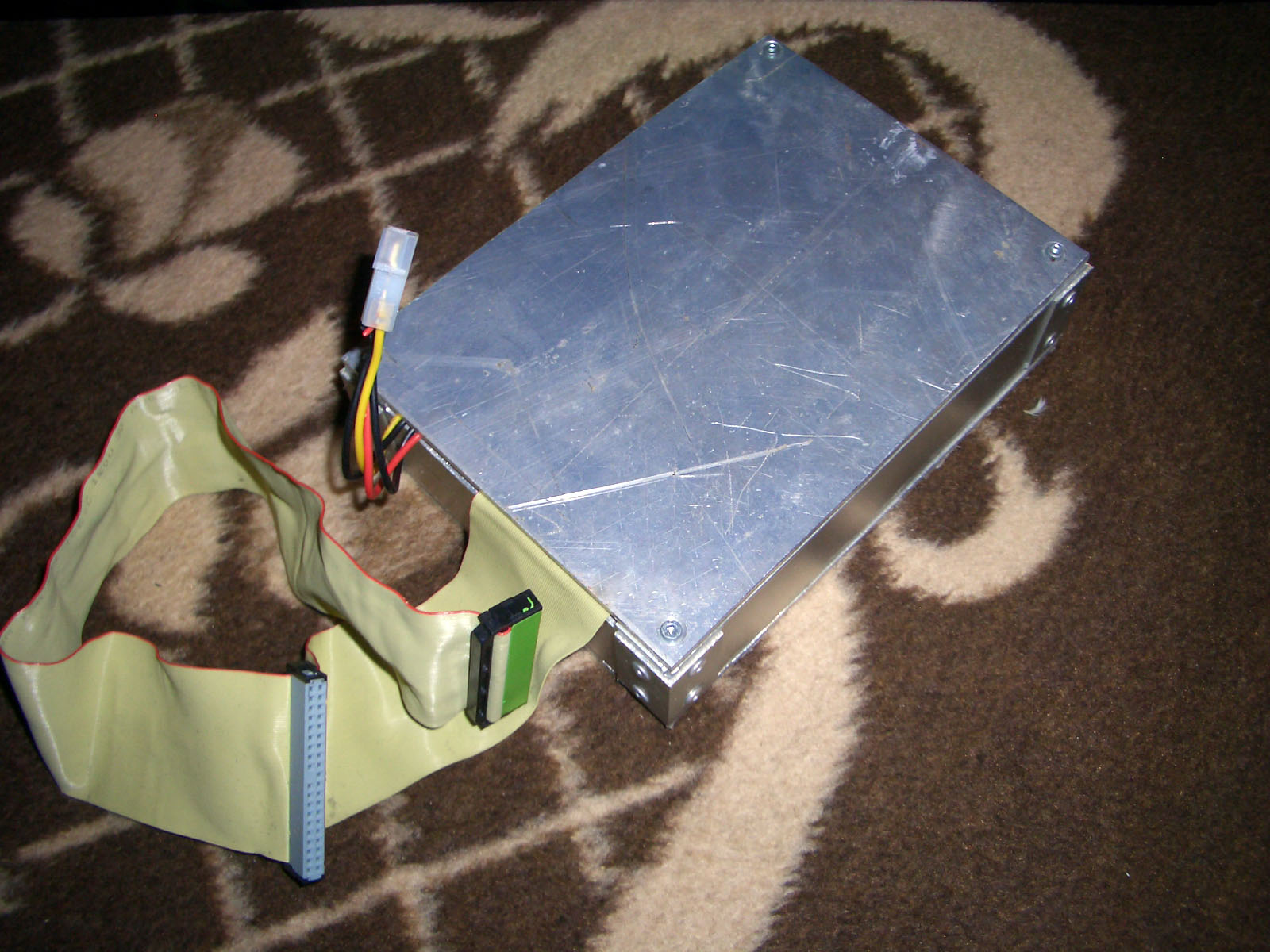

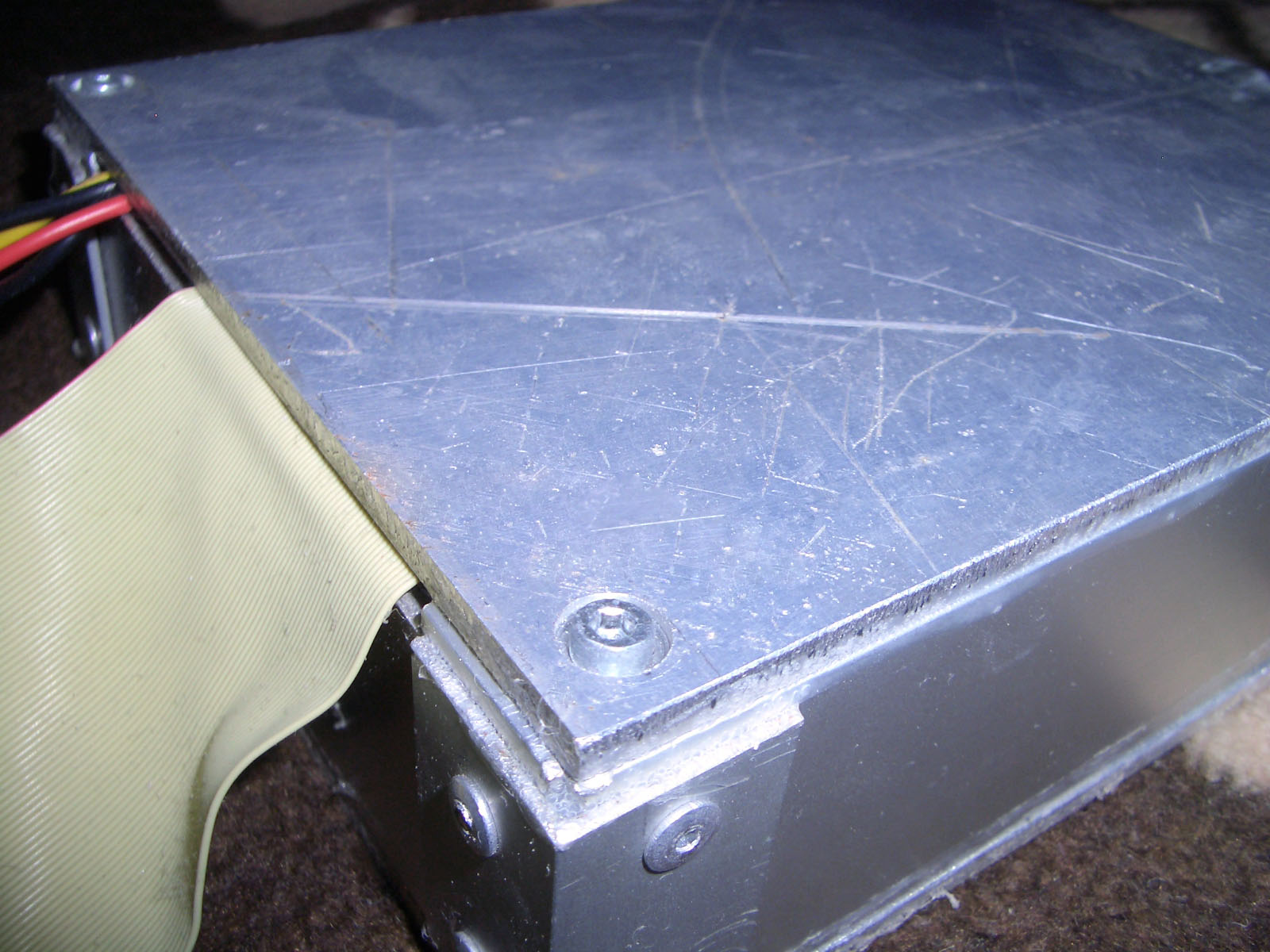

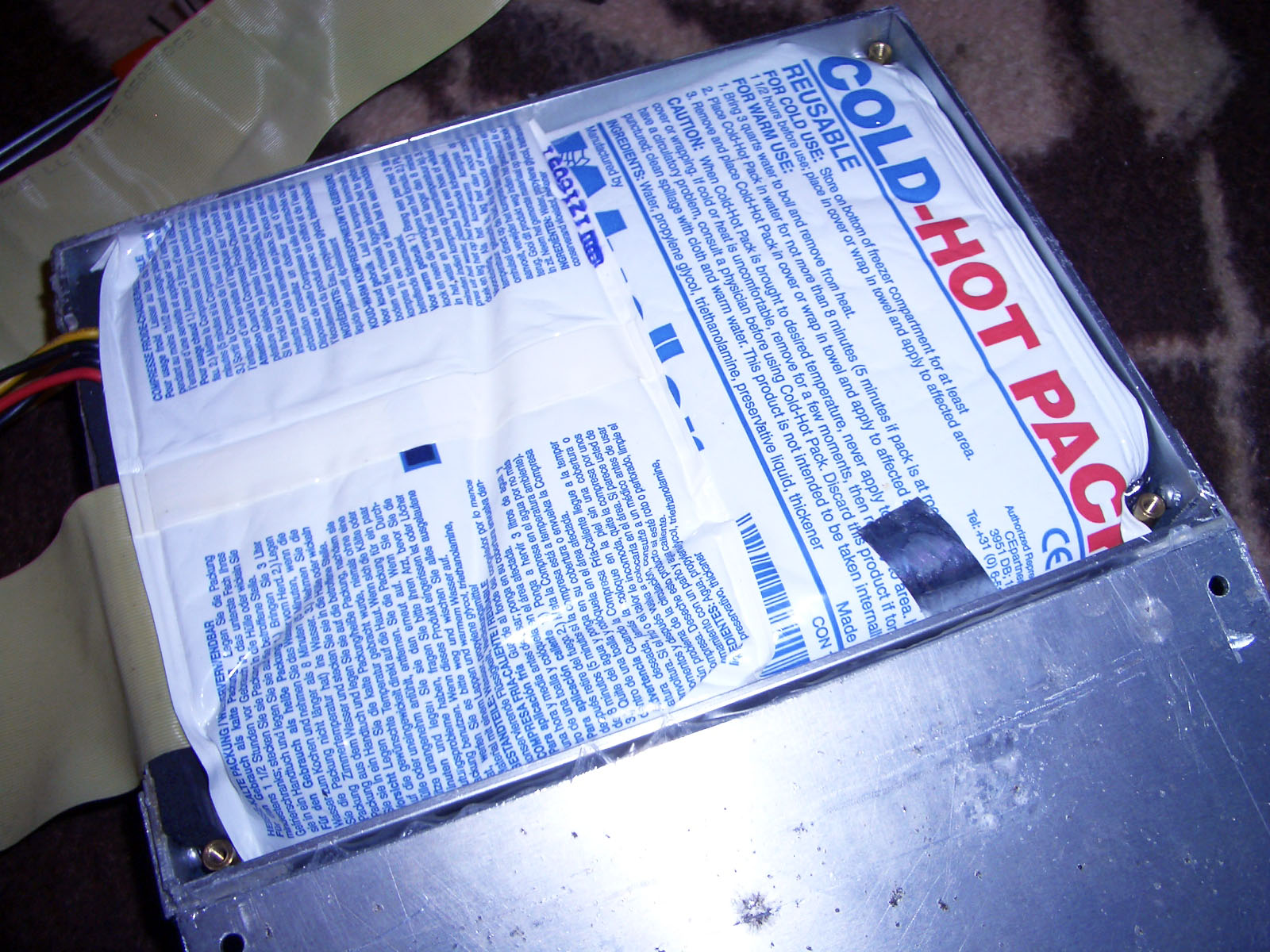

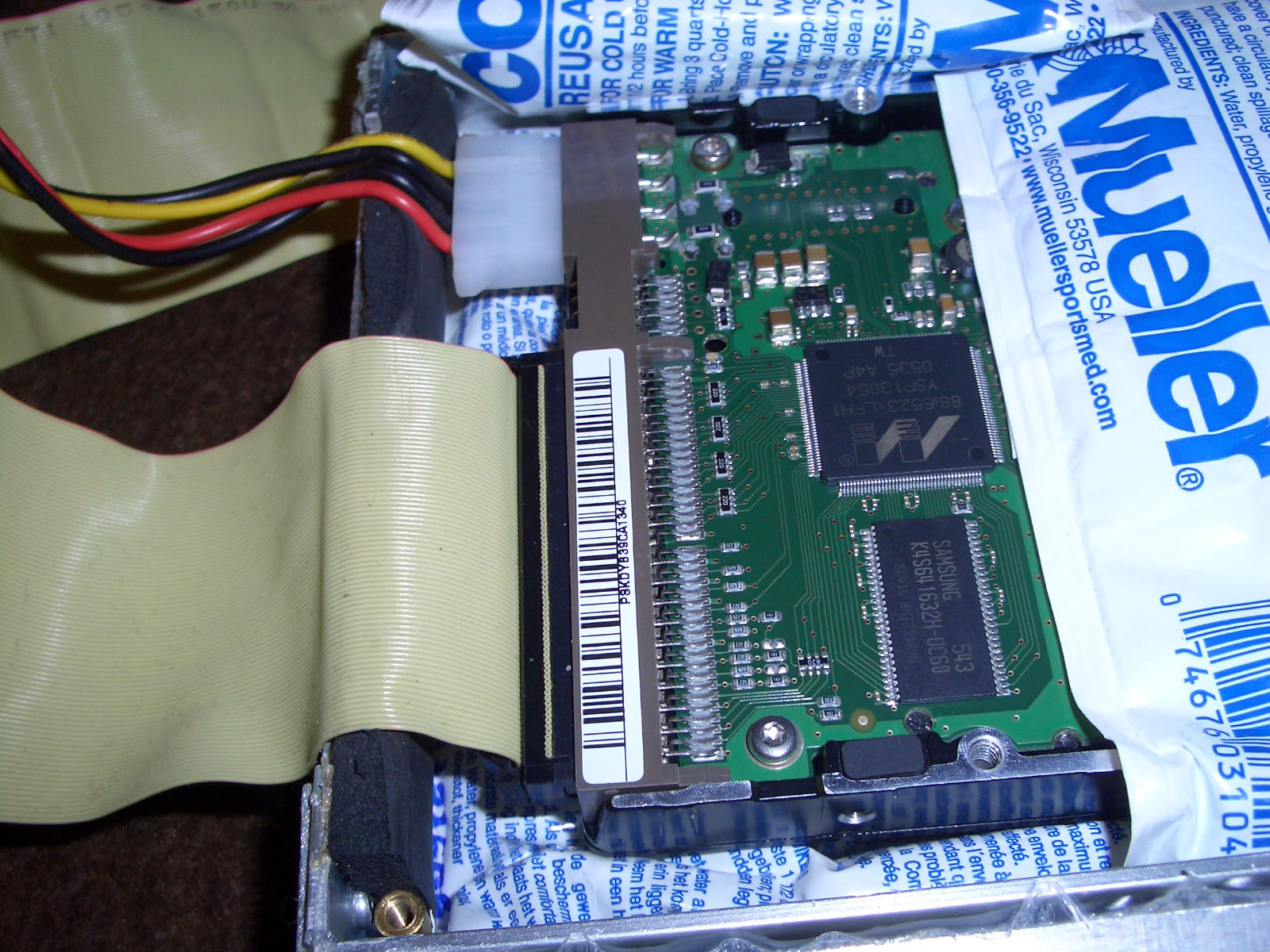

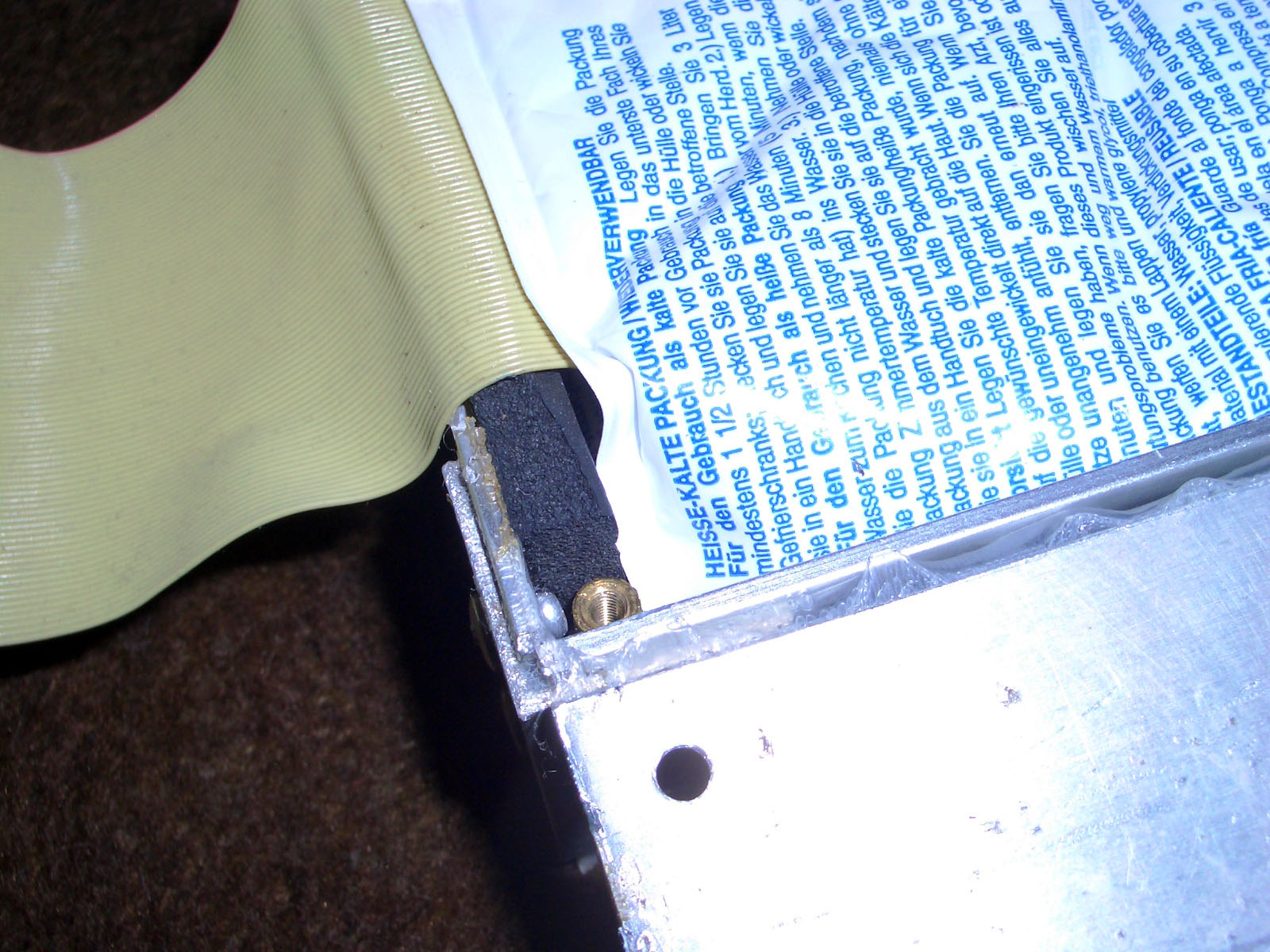

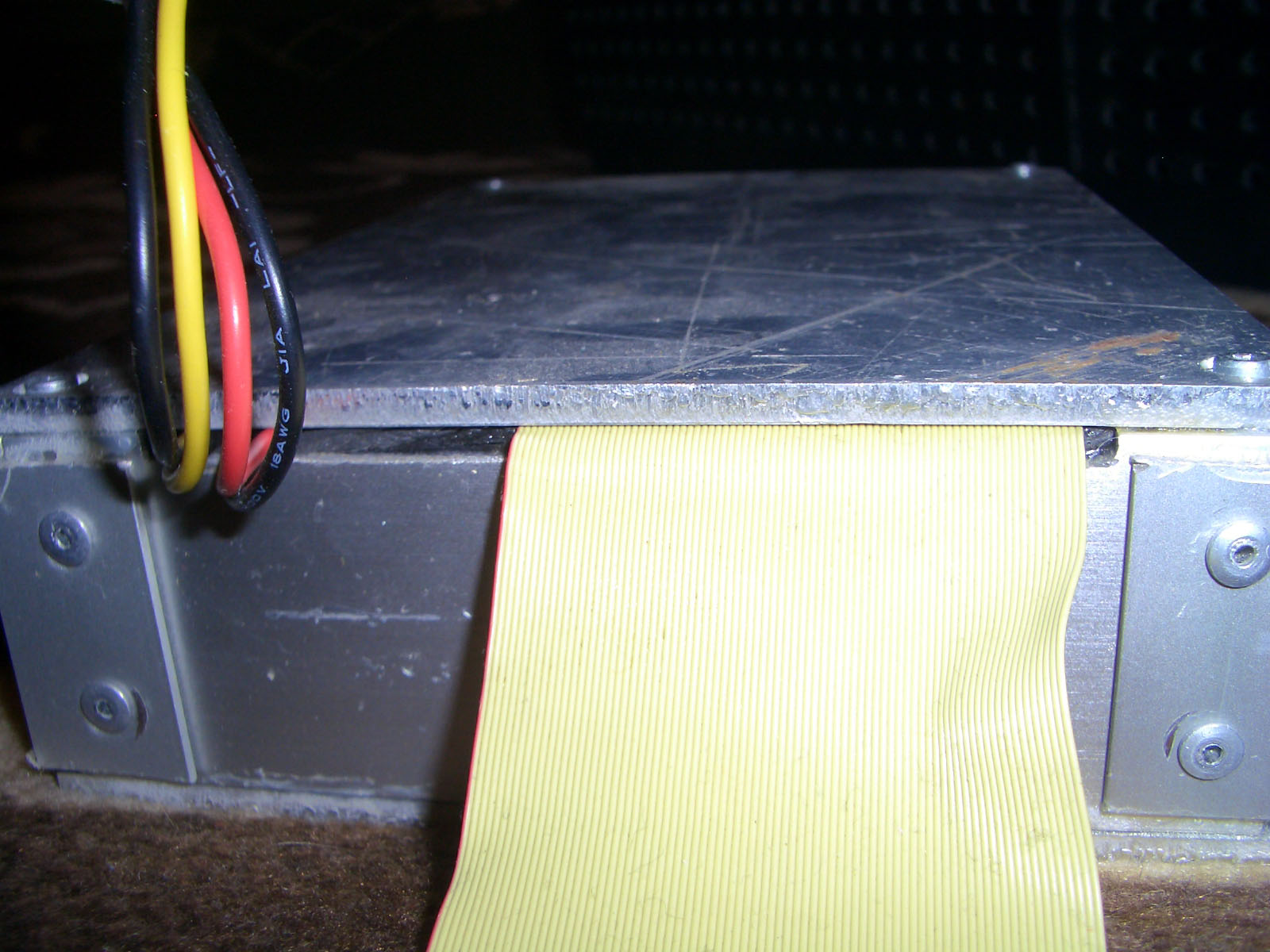

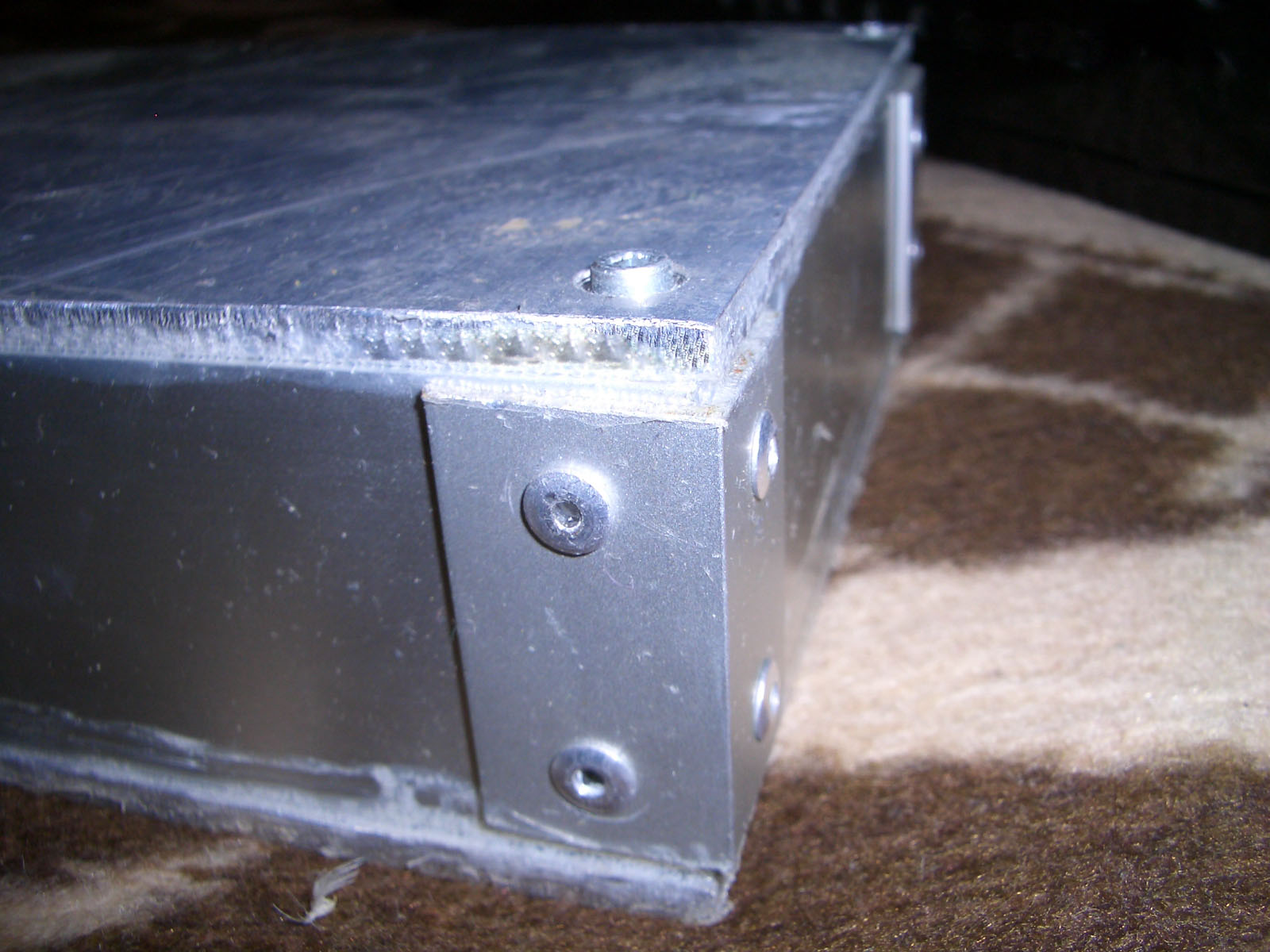

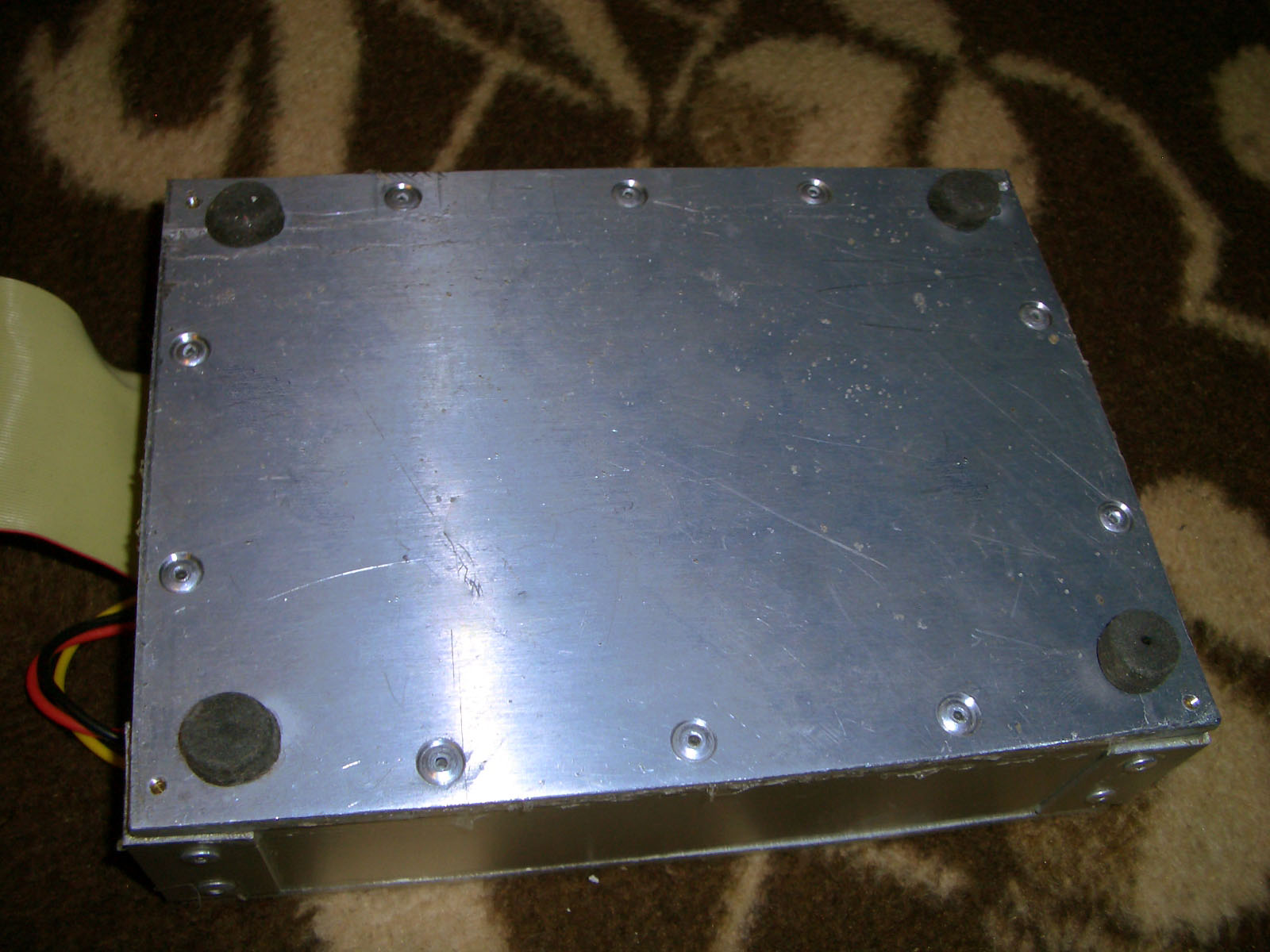

Жесткий диск, приобретенный благодаря статьям и тестам, оказался жутко шумным. Тут пришлось поломать голову – Scythe SQD найти в продаже не удалось. Опять же, под чутким руководством Mortis’a, был изготовлен саркофаг из 4х миллиметрового дюраля и гелиевых пакетиков. После сборки саркофага, все щели были промазаны герметиком.
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Получилось громоздко и не очень аккуратно, зато тихо.

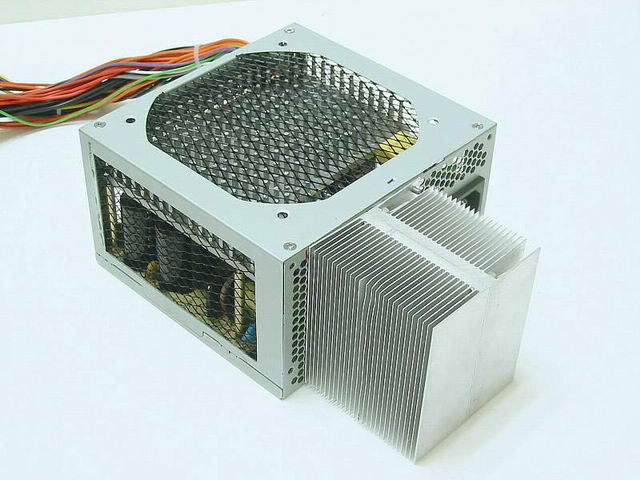

Дело осталось за БП. Так как денег на ZEN было жалко, предпринял несколько попыток опассивить простые питальники. Впрочем, неудачно.
Самый удачный вариант прослужил около двух месяцев и больше не включался – найти умельца, способного починить в нем дежурку, не удалось. Скрепя сердце, питальник пришлось выкинуть.
(кликните по картинке для увеличения)
Уже совсем отчаявшись сделать пассивный БП, купил таки ZEN.
(кликните по картинке для увеличения)

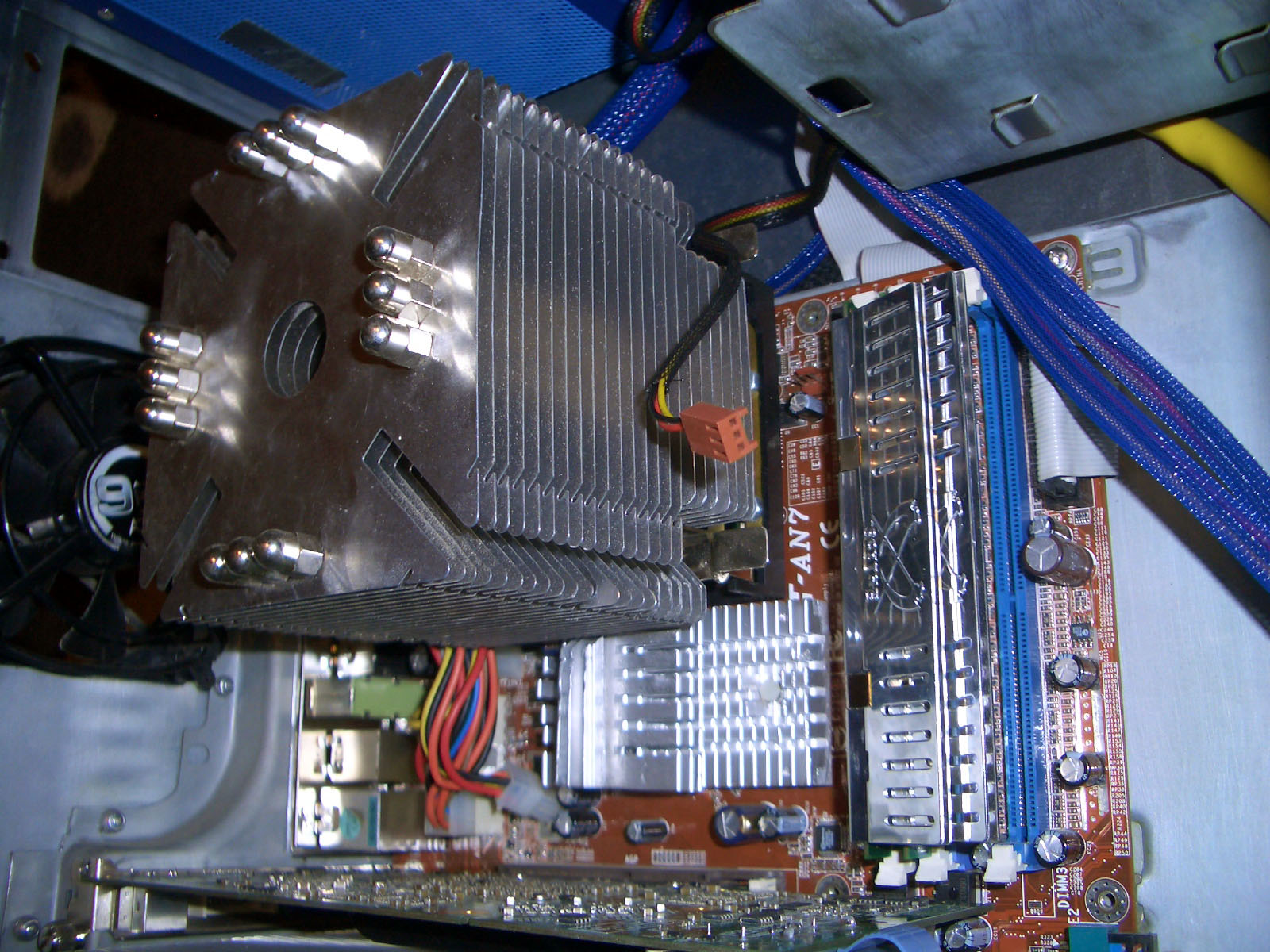

Общий вид
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Вот так корпусяка выглядит снаружи.
(кликните по картинке для увеличения)
Финальная конфигурация - Athlon XP-M 2500@3200+, Sсythe Ninja passiv, Samsung orig. DDR400 2x512Mb + Sсythe KamaWing, LeadTek 6800LE (12/6) + AC Accelero S1. Abit AN7 mGuru, Samsung 250Gb 8Mb IDE, FSP Zen 300W - этой системы вполне хватает для комфортной игры на близких к максимальным настройках в Overlord, FarCry и NFS-MW.
Температуры максимум
CPU +85С
GPU +83C
HDD +43C
БП +65C
Уточню - столь высокие температуры были достигнуты во время тестов.
В штатном режиме температуры ниже.
Итого. Что же я получил в итоге? А получил абсолютно бесшумню систему, о которой просто невозможно сказать - работает она или выключена, пока не включишь монитор.
К величайшему огорчению, в эту бочку бесшумного меда, придется влить половник горячего дегтя - пассив - всегда компромисc между производительностью и TDP железяки!
Для примера, CPU c TDP до 40Вт может охладить mini Ninja, а для CPU c TDP до 70Вт его уже не хватит. Необходима тяжелая артиллерия в лице Ninja или Z600!
Или так - процессоры AMD серии Black edition имеют TDP более 120Вт! О серийных образцах, способных рассеить такую мощь, я еще не слышал.
В любом случае, выбор всегда за вами. И не будем забывать о возможности самостоятельного изготовления/доработки серийных образцов СО.
==============================================================================
ЗЫ Надеюсь, мой опыт создания пассивного охлаждения будет вам полезен.
Если у вас возникли вопросы, пожелания и предложения по статье, милости просим на обсуждение.
Если у вас возникли вопросы по выбору не только СО, но и самих комплектующих для сборки бесшумного/очень тихого компьютера, на форуме есть специализированная тема.
