Предыстория
Осенью прошлого года мной были приобретены 2 комплекта устройства Lightpack. Подробнее узнать о Lightpack можно в этом видео.



Приобреталось устройство на форуме, один комплект самый простой с одним диодом на шнурке, второй с тремя диодами. В процессе эксплуатации возникло устойчивое желание самостоятельно улучшить устройство, о чем пойдет речь ниже.


Описание

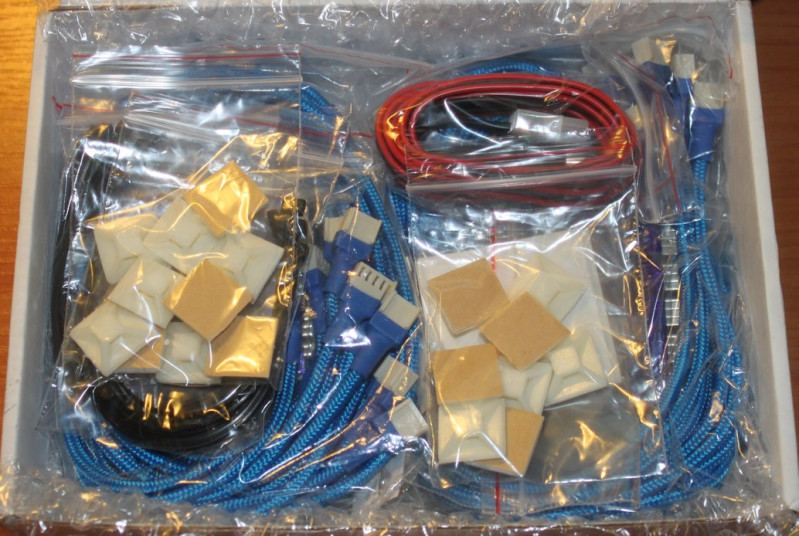

На фото само устройство в двух экземплярах с двумя видами лент. В комплект также входили площадки для крепления проводников, стяжки и двусторонние липучки для наклейки устройства на корпус монитора или ТВ.





Длина лент стандартная от изготовителя — 70 сантиметров.
После сборки получилась следующая картина.



Согласитесь не самый лучший вариант :) похож на пациента реанимации, несмотря даже на улыбающегося человечка.
Немного помучался с настройкой софта, как оказалось софт от Lightpack не очень дружит с Direct 3D приложениями. У ПО для Paintpack все с этим оказалось хорошо. Программа AmbiBox без проблем распознала устройство, настройка очень проста, нужно лишь совместить зоны захвата с соответствующими цветами.
Записал работу устройсва на видео.



Как видите подсветка совсем не ровная, а представляет из себя пятна или конусы света. Решить проблему можно было двумя способами:
• двигать монитор дальше от стены — вариант невозможный, монитор висит на жестком кронштейне;
• увеличить количество диодов на ленте — логичный вариант.

Процесс апгрейда
Казалось бы можно просто взять ленты из второго комплекта, но они очень большие и по периметру монитора просто не хватает места. Также необходимо позаботиться о дополнительном питании, так как питания от 1 разъема USB хватает лишь на ленты с 1 диодом.
Было решено заказать RGB ленту с плотным расположением диодов на Ebay из Китая. Там же были заказаны проводники четырех цветов (черный, красный, зеленый, синий), сечение по американскому калибру 30 AWG.
Товар получен.




Лента была порезана на отрезки из трех диодов.



Паял с помощью газового паяльника Dremel VersaTip. Пробовал газ для зажигалок, а также газ для туристов Kovea, последний жарит существенно сильнее и стоит при этом в десятки раз меньше.




Спаяно 10 лент, проводники припаяны к соответствующим цветам контактам.



Устройство собрано, подключено, недостающее питание выведено из системника от обычного молекса.
После включения оказалось что цвета подсветки не соответствуют действительности. Проверил — провода подключены правильно, стало быть проблема в самой ленте.
Оказалось, что на ленте перепутаны маркировки синего и зеленого цвета. Перепаивать не стал, просто поменял местами синий и зеленый провод на каждой ленте со стороны устройства. Проверил — теперь все работает как надо.
Фото монитора после установки обновленной версии.



Как мне кажется результат существенно лучше, ведь каждая лента имеет индивидуальную длину, нет никаких мотков. Использована оплетка и термоусадка от MDPC-X.

Вывод
Результатом я остался доволен, подсветка стала плотной, без мозоливших глаз пятен, планирую повторить процесс для своего 42" ТВ.
