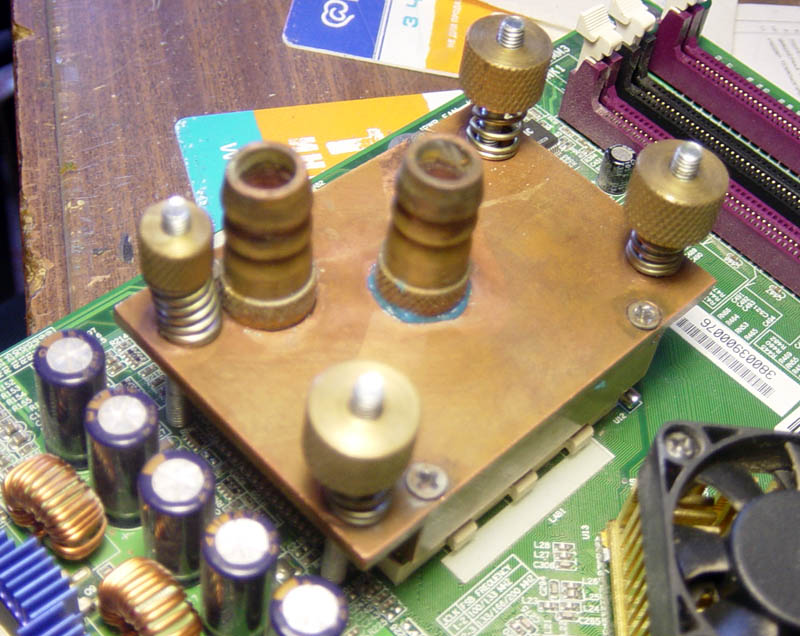

Прикупил летом б/у водоблок Ключа, неособо приличного вида
<br/><img src="//st.overclockers.ru/legacy/v1/preview/41609.jpg" border="1" vspace="3">
<br/>(кликните по картинке для увеличения)
<br/><br/><br/>Отработал он в моей СВО пару месяцев без нареканий, но тут мои родные вспомнили про бачёк... 12 литровое ведёрко -))
<br/>
<br/>
<br/>(кликните по картинке для увеличения)

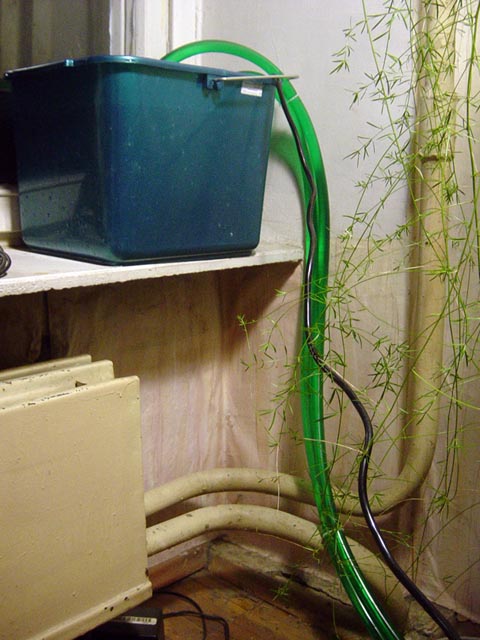

<br/>Ёмкость, она же временный радиатор. 12 литров<br/>
<br/>... и потребовали его назад -)
<br/><br/>Ну, делать нечего, отдал, на ...
Прикупил летом б/у водоблок Ключа, неособо приличного вида
(кликните по картинке для увеличения)
Отработал он в моей СВО пару месяцев без нареканий, но тут мои родные вспомнили про бачёк... 12 литровое ведёрко -))
(кликните по картинке для увеличения)
Ёмкость, она же временный радиатор. 12 литров
... и потребовали его назад -)
Ну, делать нечего, отдал, на место водоблока поставил вот такого абсолютно бесшумного монстра
(кликните по картинке для увеличения)
Доработанный ThermalTake Beetle

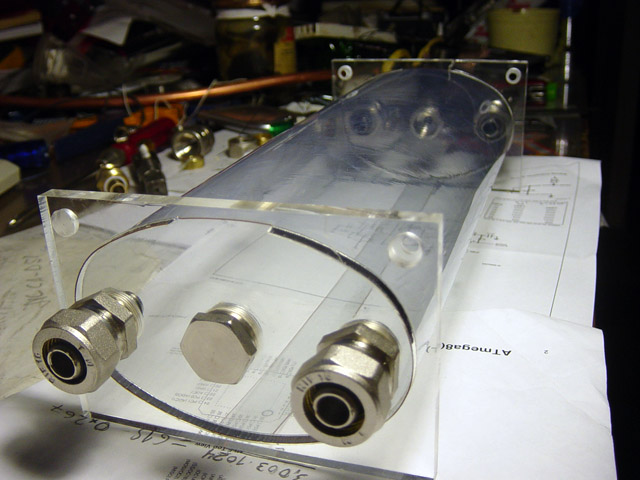

И тут меня, как говориться, понесло -)). Бродя по цеху, наткнулся на лист плекса, толщиной всего 0.5 мм. Тут же в голову пришла идея свернуть его в цилиндр и вставить между крышками из более толстого плекса. Расчертил, сунул под лазер, и получился вот такой бачёк.
(кликните по картинке для увеличения)

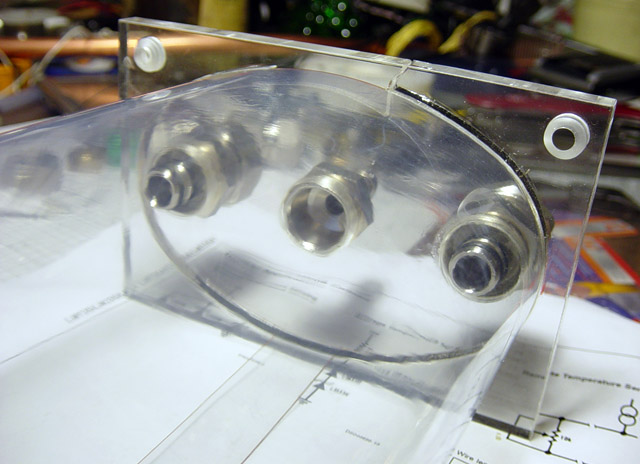

штуцер в центре для вывода питания помпы
(кликните по картинке для увеличения)

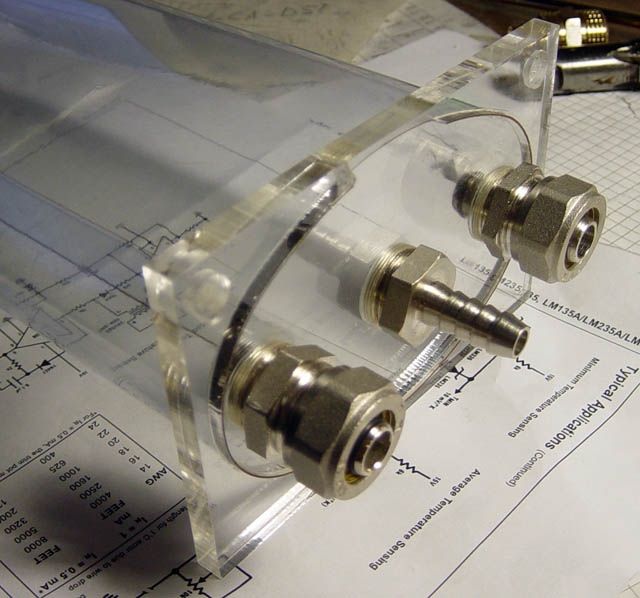

заглушка, долив и вывод возднуха
(кликните по картинке для увеличения)
внутренние патрубки для подключения проходной трубы и помпы
(кликните по картинке для увеличения)
осталось загерметизировать
При испытаниях выявилась куча минусов такой конструкции:
1) стяжки между крышками делать-таки необходимо. В этот сосуд помещается около 3-4х литров воды, + вес помпы, страшно кантовать, поскрипывает что-то -)))
2) долив воды неудобен.
3) большая протяжённость швов. Нужно отказаться от клеёв и герметиков и опробовать сварку плавлением
4) конструкция стенок с вырезом полумесяцем оказалось более слабой, чем я думал. При подключении шлангов одну крышку сместил вглубь на 2-3мм, вернул на место, потянув за штуцер- разгерметизации не было.
5) переточенный штуцер для вывода провода оказалось гораздо тяжелее герметизировать, чем я думал. Необходимо перейти на гермовводы.

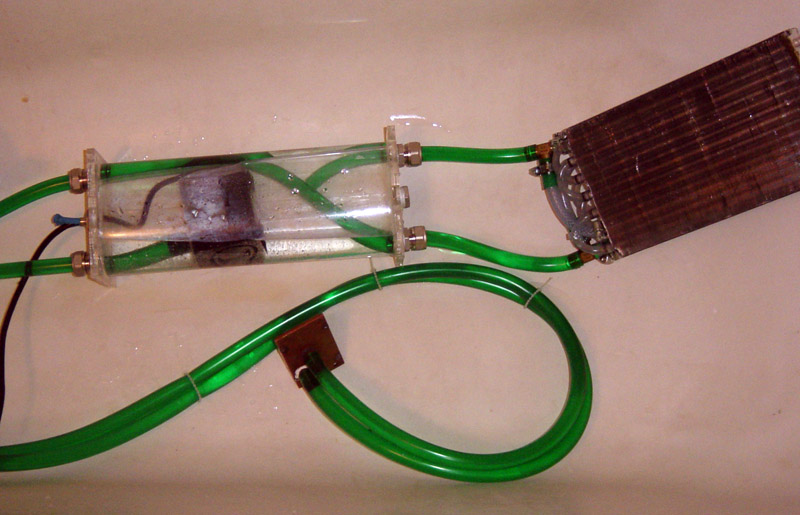

(кликните по картинке для увеличения)

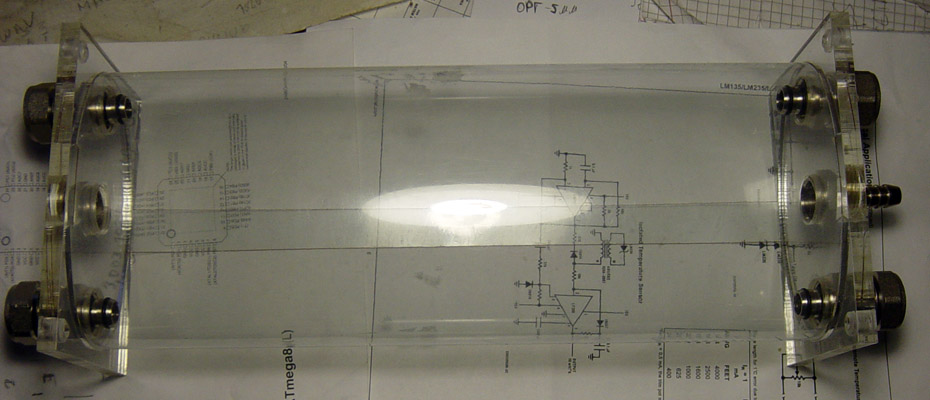

Бачёк v1b

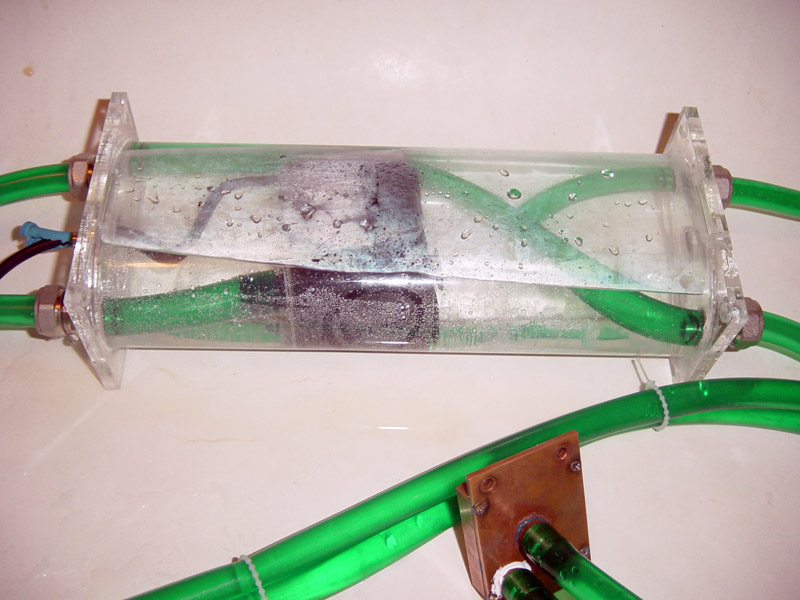

(кликните по картинке для увеличения)
Бачёк v1b
Переделал свою помпу во внешнюю, проточив канавку в штуцере для жёсткой фиксации на запорном кольце, залил герметиком. Проверка показала, что помпа работает абсолютно бесшумно, при этом почти не греется и сильно вибрирует- нужно будет устанавливать на губку...
(кликните по картинке для увеличения)

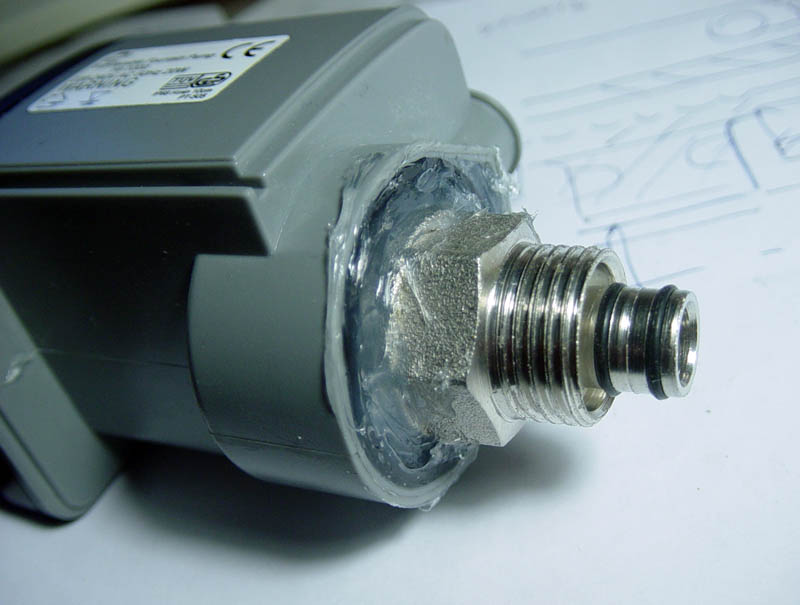

Герметизация помпы
Пока она сохла, взгляд зацепился за водоблок, с его разноцветным герметиком и подржавевшими винтиками... Решил это дело исправлять -))
Первым делом поменять венты, обычные потайные на внутренний шестигранник. Винты у меня были на резьбу М5, а в водоблоке используется М3... Ну ничего, в кладовке нашлась нужная плашка. Проточил на станочке образец:
(кликните по картинке для увеличения)

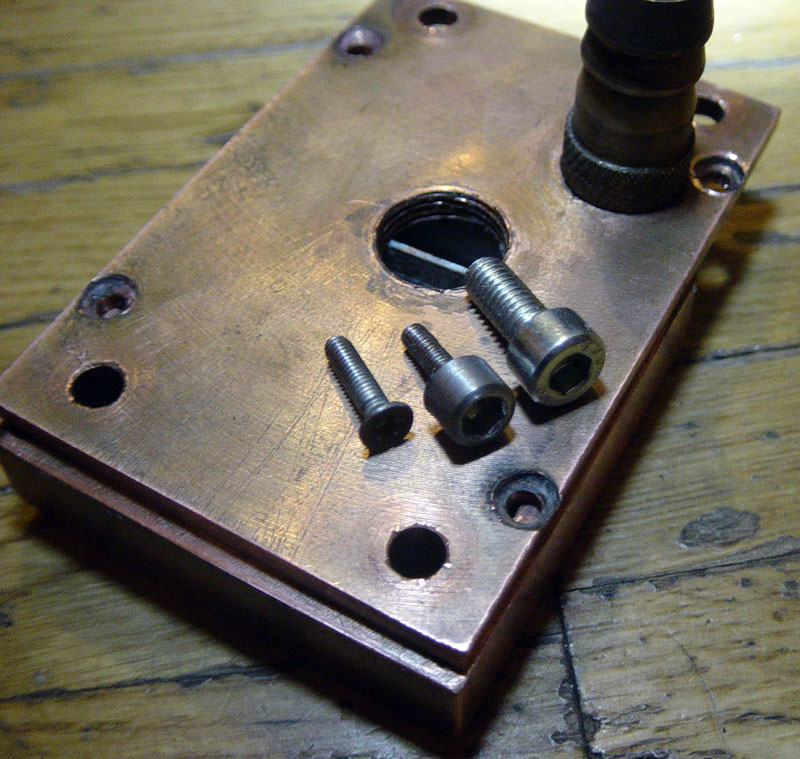

Разобранный водоблок. Слева направо: родные винты, переточенный 6тигранник, исходный 6тигранник
Пришлось протачивать и саму головку винта, иначе она упирается в штуцер...
Далее всё понятно по фотографиям:
(кликните по картинке для увеличения)

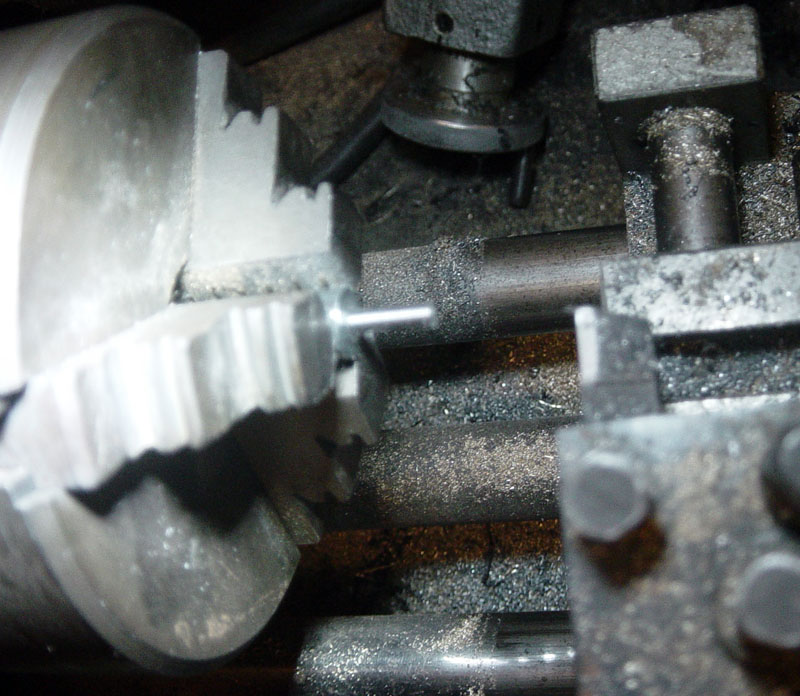

Универсальный Станок- лучший друг моддера -)) Стачиваю старую резьбу.
(кликните по картинке для увеличения)
Для сравнения: 2 переточенных винта и 1 родной
(кликните по картинке для увеличения)

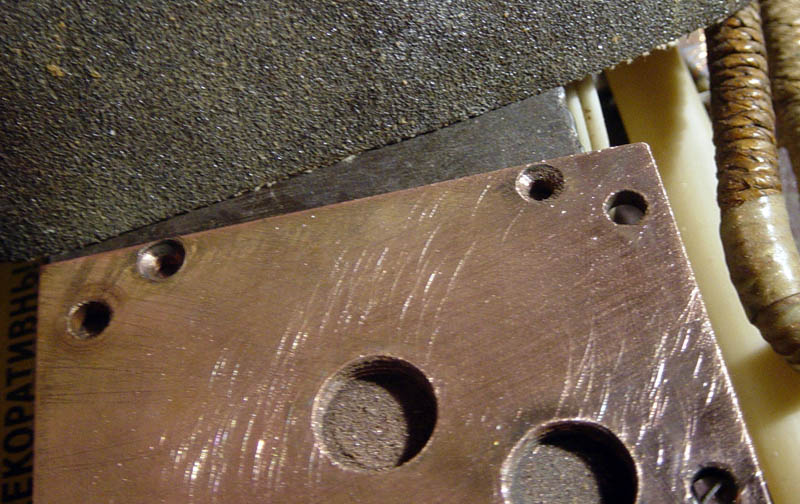

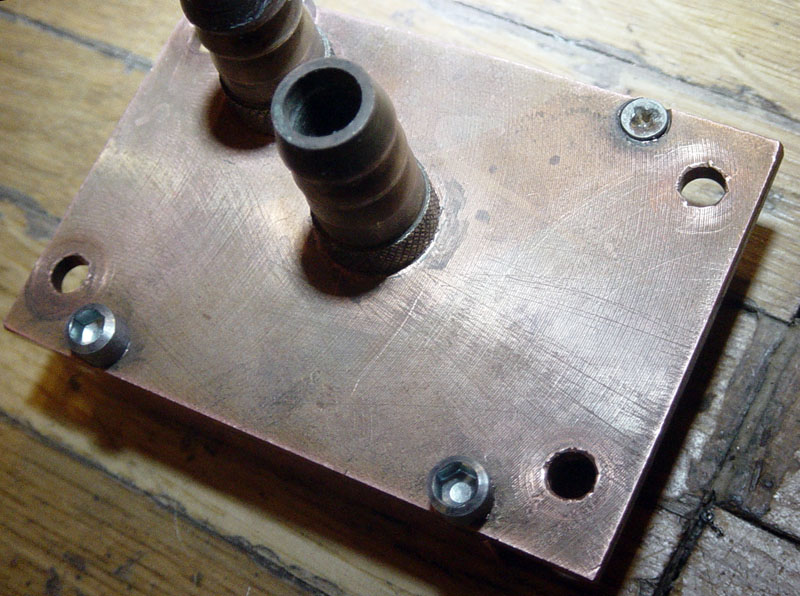

Шлифовка верхней пластины. Подход 1- крупная шкурка.
(кликните по картинке для увеличения)

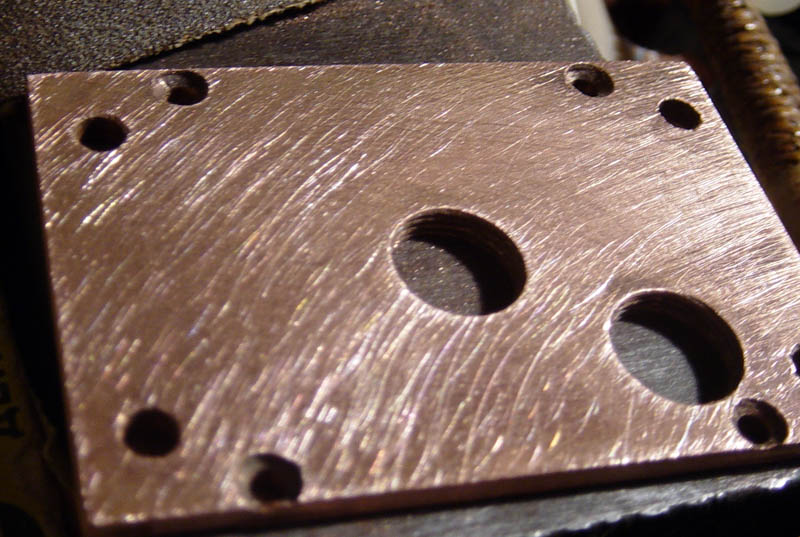

Шлифовка верхней пластины. Подход 2- мелкая шкурка.
(кликните по картинке для увеличения)

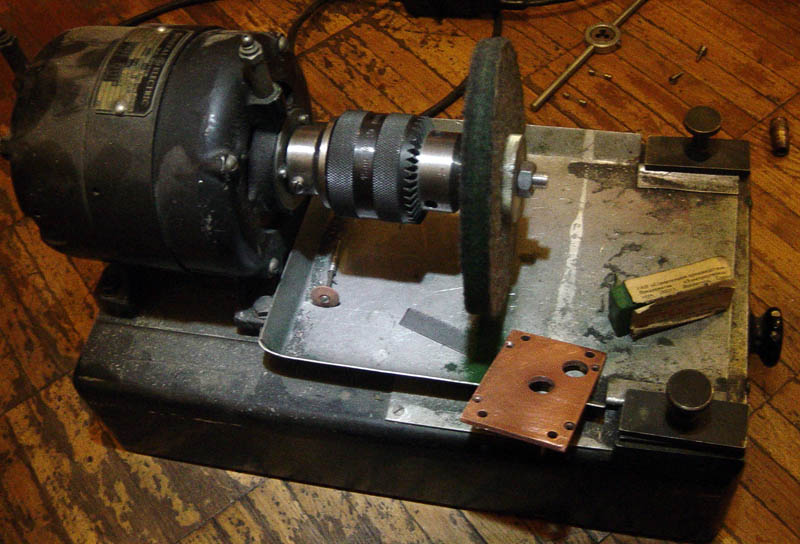

Полировка
Использовалась паста "БЛЕСК" какого-то лохматого года, по внешнему виду близнец ГОИ. В ходе полировки штуцера пару раз вырывались из рук и вылетали в неизвестном направлении с дикой скоростью, еле находил их -)))
И вот что получилось в итоге
(кликните по картинке для увеличения)

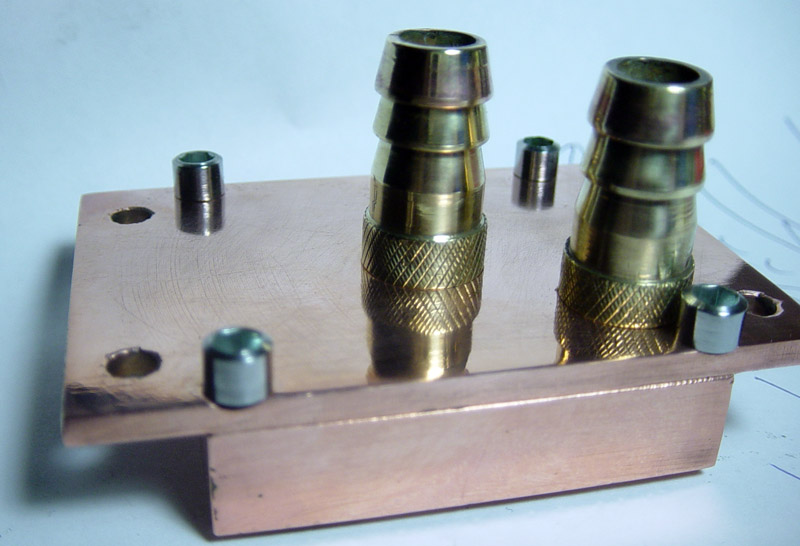

Результат
(кликните по картинке для увеличения)
Результат
Далее либо покрою лаком, чтобы медь не окислялась, либо вырежу себе из плекса крышечку, но это уже совсем другая история -)
