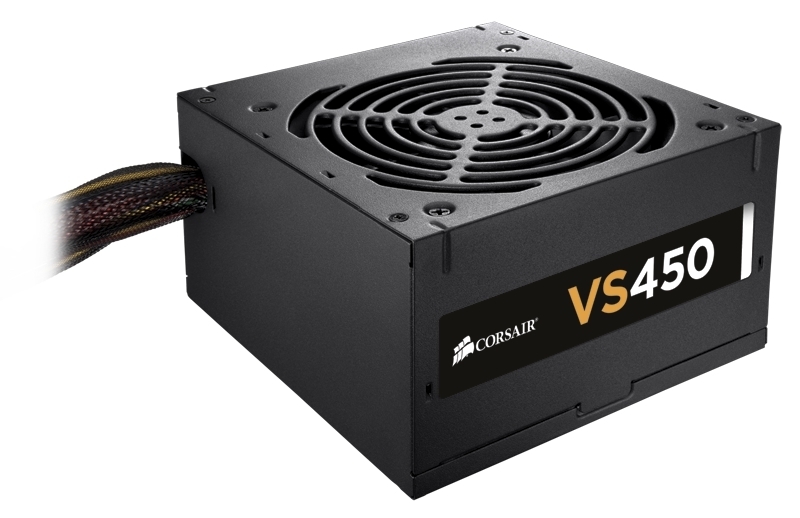

Обзор блока питания Corsair VS 450
реклама
Здравствуйте, уважаемые читатели.
Это опять я и опять с блоком питания под мышкой.
Данный обзор не сильно отличается от обзора старшей модели VS 650.
Поэтому если я чего недопишу или не покажу в картинках, смотреть можно в том обзоре. Я писал уже, что блоки компании Corsair зачастую имеют несколько ревизий. Особенно повезло в серии VS именно модели мощностью 450 Вт, которая имеет аж три ревизии. Сегодня рассмотрю крайний с маркировкой CP-9020096-EU. Маркировку можно посмотреть на самом блоке и на тыльной стороне упаковки.
Характеристики
Общие параметры
Тип: блок питания;
Модель: Corsair VS 450W [CP-9020096-EU];
Цвет: черный;
Форм-фактор: ATX;
Сертификация
Версия ATX12V: 2.31;
Поддержка EPS12V: есть;
Сертификат 80 PLUS: Standart;
Корректор коэффициента мощности (PFC): активный;
Электрические параметры
Мощность: 450 Вт;
Мощность по линии 12 В: 408 Вт
Ток по линии +12 В: 34A;
Ток по линии +5 В: 16 А;
Ток по линии +3,3 В: 16 А;
Ток дежурного источника (+5 В Standby): 2.5 А;
Ток по линии -12 В: 0.3 А;
Диапазон входного напряжения сети: 200-240 В;
Кабели и разъемы
Отстегивающиеся кабели нет
Основной разъем питания: 20+4 pin;
Разъемы для питания процессора (CPU): 1x 4 pin
Разъемы для питания видеокарты (PCI-E): 2x 6+2 pin
Количество разъемов 15-pin SATA: 4;
Количество разъемов 4-pin Molex: 3;
Количество разъемов 4-pin Floppy: 1;
Длина основного кабеля питания: 50 см;
Длина кабеля питания процессора: 50 см;
Система охлаждения
Система охлаждения: активная;
Размеры вентилятора: 120x120 мм;
Моддинг
Подсветка: нет;
Оплетка проводов: есть;
Габариты, вес
Длина: 140 мм;
Ширина: 150 мм;
Высота: 86 мм;
Вес: 2.5 кг.
Упаковка и комплектация
Сразу приношу извинения за несколько помятый вид упаковки. Да, я люблю играть в футбол, но это не я, клянусь треуголкой! Блок пришел ко мне по почте, а почтальоны и курьеры, видимо, тоже любят футбол.
Блок упакован в стандартную для серии VS черно-белую коробку с оранжевыми элементами.
Сзади на упаковке перечислены имеющиеся коннекторы и длина кабелей.
Сбоку присутствует и информация на русском языке.
Комплектация стандартно небогатая. VS все же бюджетная серия и ждать тут каких-нибудь приятных неожиданностей не стоит.
— блок питания;
— четыре винта для крепления;
— сетевой кабель;
— гарантийные обязательства и сведения о безопасности.
Внешний вид
Corsair VS 450 имеет минимальные для блока стандарта АТХ размеры в длину — 140 мм. Решетка для вентилятора штампованная.
Обычно это говорит либо о стремлении производителя сэкономить, либо о творческом полете фантазии проектировщиков. В данном случае у нас первый вариант. Впрочем, даже штампованные в угоду экономии решетки я делю на два типа: просто вырубленные в верхнем листе корпуса, как например у блоков FSP серии PNR, и более сложной формы, как в данном случае, где края загнуты внутрь, что улучшает эстетику и положительно сказывается на аэродинамике. Ой, что-то я кофе много выпил, наверное. Аэродинамика и блоки питания.
С боковых сторон блока наклейки с веселыми оранжевыми буквами.
Задняя сторона стандартная — решетка, сетевой разъем да выключатель.
Спереди выход проводов.
Снизу табличка с характеристиками и наклейки с серийным номером и отметками об успешном прохождении тестов.
Кстати, крепления для платы блока выполнено запрессованными в корпус стойками. У совсем дешевых блоков это делается штамповкой и нарезанием резьбы в самом металле корпуса.
Кабели
Разъемов у блока не так много, но для такой мощности вполне должно хватить. Все кабели в черной оплетке.
Разборка
Ничего нового, конечно, в этом абзаце не будет. Кишочки блоков производства компании CWT платформы GPM видели все.
Откручиваем восемь винтов и разбираем.
На фото выше цифрами обозначены:
1) входной фильтр;
2) диодный мост;
3) дроссель корректора мощности;
4) конденсатор;
5) радиатор с транзисторами преобразователя и корректора;
6) дежурный источник питания;
7) основной транcформатор;
8) радиатор выходных диодных сборок;
9) дроссель 12 В и 5 В каналов;
10) дроссель 3,3 канала;
11) выходные фильтры;
12) микросхема защиты.
Далее буду сравнивать схему со старшей моделью VS 650.
Фильтр распаян полностью.
Имеется варистор для защиты от скачков напряжения.
Диодный мост GBU406, а в старшей модели GBU606. Различаются они только максимальными значениями выпрямленного тока — 4 и 6 А соответственно.
Аналогичный дроссель корректора в черном пластиковом корпусе.
На радиаторе три транзистора GPT13N50DG, из которых один работает в корректоре мощности, а пара — в преобразователе. Напомню, в 650 Вт модели тут стояли чуть лучшие по характеристикам GPT18N50DG. Диод корректора — CMPFCD86.
Конденсатор производства Nippon Chemi-Con 400 В, 180 мкФ, рассчитанный на работу при температуре до 85 °C.
Хорошо что японский, хотя можно было и 105 °C поставить.
Микросхема управляющая преобразователем и корректором мощности та же что и у старшей модели — CM6805BG. Расположена на обратной стороне платы.
На 12 В канале стоят две диодные сборки PFR30L60CT.
На 5 В и 3,3 В каналах — по одной SBD20C.
В выходных фильтрах стоят в основном вполне неплохие конденсаторы CapXon. Но на 3,3 В, 5 В каналах и в фильтре дежурного источника есть и несколько конденсаторов Su'scon с не слишком хорошей репутацией.
Дежурный источник питания выполнен аналогично таковому на старшем блоке. Управляет им микросхема TNY177PN.
В целом это обычный блок питания с групповой стабилизацией выходных напряжений. По подобной схеме делаются все бюджетные БП.
Пайка и монтаж деталей очень аккуратны.
Система охлаждения
В блоке установлен 120 мм вентилятор компании Yate Loon Electronics D12SM-12.
Как можно понять из маркировки, в нем установлен подшипник скольжения. Считается, что это не лучший вариант для использования в блоках питания. Впрочем, почти во все бюджетные блоки устанавливают именно такие вентиляторы. Я до сих пор не приобрел тахометр, поэтому все измерения делаю, если удается добраться до электроники двигателя. Тогда допаиваю простенькую схемку и обороты можно мониторить, подключив его к материнской плате компьютера. В данном случае добраться до электроники не удалось. Поэтому, к сожалению, не удалось замерить обороты вентилятора. В простое вентилятор работает очень тихо. Шуметь система
охлаждения начинает примерно после 300 Вт нагрузки и далее вентилятор очень быстро набирает обороты и шум сильно увеличивается.
Тестирование
Снятие КНХ производится с помощью самодельного нагрузочного стенда. В качестве нагрузки в нем используются мощные MOSFET-транзисторы, установленные на различные радиаторы. Измерительная часть — три блока, состоящие каждый из амперметра и прецизионного вольтметра. Выглядят они вот так:
Это, конечно, показания при тестировании другого блока.
Нагрузка меняется вручную, с помощью вращения рукоятки переменного резистора. Показания записываются, потом по ним вручную строятся графики КНХ. Да-да, все киркой и лопатой, так как программирование пока не освоил.
Дежурный источник питания.
Изначально напряжение чуть завышено — 5,08 В, что на 1,6 % больше номинального. При максимальной нагрузке оно падает до 4,9 В, что на 2 % меньше номинального. Отлично!
12 В
Ну конечно, на графике у нас все цвета палитры. Все же у блока групповая стабилизация напряжений. Но в реальном компьютере 12 В линия будет держаться в пределах 4% отклонений и то при максимальной нагрузке.
А учитывая что блок будет работать с одной видеокартой, скорее всего нагрузка на него не превысит 200-300 Вт, и отклонение не будет превышать 2-3 %.
5 В
Без нагрузки напряжение по этому каналу составляет 5,07 В, что на 1,4 % выше номинального. График имеет горизонтально-полосатый вид, что характерно для таких блоков. В реальном компьютере отклонение будет не более 2 %.
3,3 В
Без нагрузки напряжение составляет 3,38 В, что на 2,4 % больше номинального. Так как у этого канала отдельная стабилизация, график КНХ выглядит получше.
КПД
На графике я приведу для сравнения КПД старшей модели, VS-650. У данного блока значения получились чуть
меньше. Максимальный КПД составил 81,5 % при мощности около 150 Вт.
И опять таки можно посетовать, что для современного блока эти цифры явно идут не в плюс производителю.
Защита от короткого замыкания есть на всех основных напряжениях. И это радует, ибо в бюджетных блоках часто ее оставляют только на 12 В канале. Я нередко такие блоки встречал. А что будет если по 5 В каналу что-нибудь коротнет, это производителей не интересует.
Выводы:
Опять таки отчасти повторю свои же выводы из статью про старшую модель блока. Главное достоинство Corsair VS450 — 3 года гарантии. В этом ценовом диапазоне (а стоит блок на момент написания статьи чуть больше 3000 рублей) производители обычно дают год гарантии. Конкурентов у данного блока множество и только по этому параметру Corsair предпочтительнее. Из плюсов можно назвать достаточно длинные кабели, хорошее качество изготовления, внешний вид, достаточно тихую работу, но эти качества есть и у конкурентов.
Впрочем, мне блок нравится и я пожалуй оставлю его себе. С небольшими переделками из него можно получить надежного железного друга на долгие годы. Тем более что мощности в 450 Вт вполне хватит для любого среднего уровня игрового компьютера. Надеюсь, что Corsair обновит линейку блоков VS, ибо в таком виде их конкурентоспособность на рынке поддерживается только авторитетом фирмы.
Плюсы:
— качественная сборка;
— японский конденсатор;
— три года гарантии;
— аккуратный внешний вид.
Минусы:
— цена;
— низкий КПД;
— не очень хорошая стабилизация напряжений.
Спасибо компании Corsair за предоставленный на тестирование блок.
