Обзор блока питания Be Quiet! DARK POWER PRO 11 1200W.
Сегодня я представлю вашему вниманию обзор блока питания Be Quiet! DARK POWER PRO 11 1200W. DARK POWER PRO 11 — топовая серия блоков с сертификатом 80PLUS® Platinum, включающая шесть блоков мощностью 550, 650, 750, 850, 1000 и 1200 Вт.

Характеристики
Общие параметры
Тип: блок питания;
Модель: Be Quiet! DARK POWER PRO 11 1200W [BN255];
Цвет: черный;
Форм-фактор: ATX;
Сертификация
Версия ATX12V: 2.4;
Поддержка EPS12V: есть;
Сертификат 80 PLUS: Platinum;
Корректор коэффициента мощности (PFC): активный;
Электрические параметры
Мощность: 1200 Вт;
Мощность по линии 12 В: 1188 Вт;
Ток по линии +12 В: 12V1 35A, 12V2 35A, 12V3 45A, 12V4 45A;
Ток по линии +5 В: 25 А;
Ток по линии +3.3 В: 25 A;
Ток дежурного источника (+5 В Standby): 3 А;
Ток по линии -12 В: 0.5 А;
Диапазон входного напряжения сети: 100-240 В;
Кабели и разъемы
Отстегивающиеся кабели: есть;
Основной разъем питания: 20+4 pin;
Разъемы для питания процессора (CPU): 1x 4+4 pin, 1x 8 pin;
Разъемы для питания видеокарты (PCI-E): 1x 6 pin, 8x 6+2 pin;
Количество разъемов 15-pin SATA: 10;
Количество разъемов 4-pin Molex: 7;
Количество разъемов 4-pin Floppy: 2;
Система охлаждения
Система охлаждения: активная;
Размеры вентилятора: 135x135 мм;
Моддинг
Подсветка: нет;
Оплетка проводов: есть;
Защита: OCP (защита от перегрузки по току), OVP (защита от подачи повышенного напряжения), UVP (защита от подачи пониженного напряжения), SCP (защита от короткого замыкания), OTP (защита от перегрева),OPP (защита от перегрузки);
Габариты, вес
Длина: 193 мм;
Ширина: 150 мм;
Высота: 86 мм;
Вес включая кабели: 4.08 кг.
Упаковка и комплектация
Коробка черного цвета с массой информации на ней на нескольких языках.

На боковой стороне присутствуют и надписи на русском языке.

Сзади представлена информация о наличии разъемов и длине кабелей.

Открываем упаковку. Внутри сам блок питания, надежно упакованный во вспененный полиэтилен и коробка с аксессуарами.

Коробка картонная с серебристыми надписями. Я даже сначала подумал что мне в комплекте достались пару туфель от Barrett. Это гораздо удобнее и смотрится статуснее, чем китайские сумочки, в которые кладут обычно аксессуары в подобных блоках от других компаний.
Сейчас перечислю то что содержит эта замечательная коробочка.
— 5 стяжек с липучкой для кабелей;
— 6 пластиковых стяжек для кабелей;
— 5 винтов для крепления к корпусу;
— 5 винтов с накатанной головкой для крепления к корпусу;
— планка для задней панели с переключателем;
— разъем для переключения режима OCK;
— руководство пользователя.

В комплекте по 5 винтов двух типов, хотя блок стандартно крепится к корпусу в четырех точках. По одному положены про запас. Болты с накаткой выглядят шикарно.

Планка для задней панели имеет переключатель и индикационный светодиод.

С помощью этого переключателя можно отключить виртуальные линии на 12 В канале, получив один канал с током до 99 А. Если вам не хочется крепить такую планку в корпусе, то можно использовать простой разъем с перемычкой. Выглядит он, конечно, не так стильно, но кто его там в глубине корпуса увидит?
Руководство пользователя на редкость грамотное.
Внешний вид
После тестирования однообразных черных параллелепипедов мне наконец попался весьма интересной внешности блок.

Переднюю и заднюю часть блока у самого края опоясывают резиновые вставки, предназначенные для снижения вибрации, передаваемой вентилятором в блоке питания на корпус. Кстати, именно из-за этой вставки винты крепления к корпусу здесь несколько длиннее стандартных. Большого смысла я в таких вставках не вижу, но как элемент дизайна, к тому же подчеркивающий стремление компании к созданию максимально тихих комплектующих, их наличие выглядит оправданно.

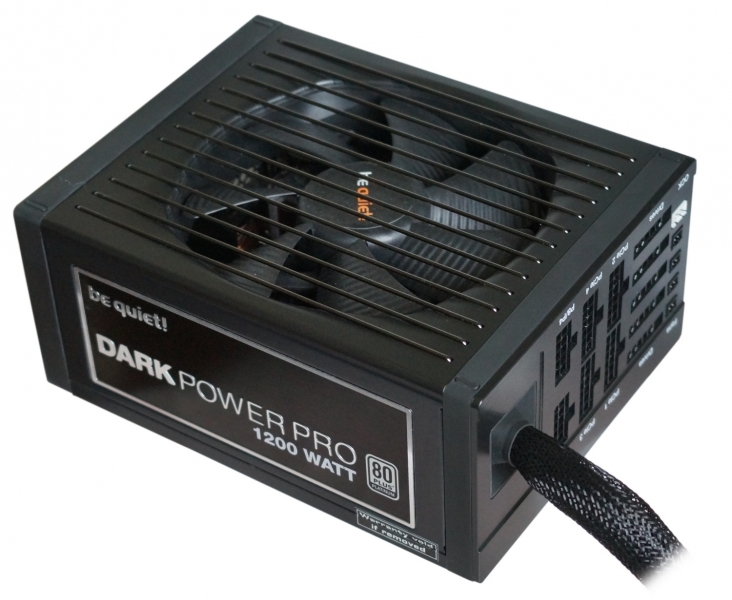

Боковые части одинаковы и имеют алюминиевые вставки с выгравированным на них названием фирмы и маркировкой модели. Дорого и красиво, ничего против не скажешь.

Верхняя часть блока напоминает премиумные блоки Corsair, но по моему скромному мнению, сделана изящнее. Тонкие параллельные проволочки прикрывают вентилятор.

В передней части справа выход неотсоединяемых кабелей, прикрытый нестандартной резиновой заглушкой. Слева разъемы для подключения вентиляторов и фирменной панели, а по центру разъемы для подключения отсоединяемых кабелей.
Про разъемы для подключения вентиляторов я расскажу подробнее, ибо сейчас такая опция в блоках встречается крайне редко. К DARK POWER PRO 11 1200W можно подключить до четырех корпусных вентиляторов, использующих Molex или стандартный 3-пин разъем. Причем, скорость вращения регулируется блоком в зависимости от температуры. В данном случае, конечно температуры внутри блока питания, так как внешних датчиков нет. Но температура внутри блока питания зависит от нагрузки на него, а чем больше нагрузка, тем больше будет и температура в корпусе, так что логика в данном способе регулировки есть. Для уверенного старта вентиляторов на них кратковременно подается импульс повышенного напряжения (12 В), а в простое на вентиляторы подается напряжение 4,48 В.

Кабель имеет длину 60 см до разъема молекс и еще 16 см до трехпинового разъема, чего с лихвой хватит даже для подключения вентиляторов на передней панели. Хотелось бы иметь еще возможность самому управлять работой этих вентиляторов с помощью ПО.

Снизу стандартная табличка с маркировкой, характеристиками, сертификацией и прочим.
Резюмируя могу сказать, что выглядит блок великолепно и в моем личном рейтинге занимает одно из первых мест по этому параметру.
Кабели


Я не стал рисовать свою обычную табличку, так как на коробке очень понятно и грамотно изображено.
Разъем обозначенный как МВ — обычный Molex.
Кабели у блока, слава богу, не плоские, а выполнены в виде нормальных жгутов проводов, закрытых черной оплеткой.


Плоскими стоит делать только относительно тонкие кабели, периферийные. Основной 24-х контактный кабель, выполненный из плоских шлейфов, у некоторых блоков просто невозможно иногда согнуть в нужное положение.
Кстати, именно такую политику и выбрала компания Be quiet!. Ее новые блоки будут комплектоваться плоскими шлейфами для периферии и нормальными жгутами проводов для основных кабелей.
Разборка
Разборка блока очень проста. Снимаем резиновые накладки и потом нужно открутить всего 21 винт. Некоторые расположены в самых неожиданных местах. А, нет! Вот же еще два винта снизу. Итого 23. Черт, один уронил на пол, пусть будет 22. Чтобы разобрать Corsair VS-650, требуется открутить всего 8 винтов. Итого для VS-650 соотношение мощности к количеству винтов равно 81,25 Вт*винт, а для DARK POWER PRO 11 1200W — 52,17 Вт*винт. Однозначная победа компании Be quiet!
Выпив литр валерьянки, я все же разобрал блок, так что давайте посмотрим, что у него внутри.

На фото цифрами обозначены:
1) входной фильтр;
2) радиатор с диодными сборками;
3) реле;
4) дроссель корректора мощности;
5) кондесаторы;
6) радиатор с диодами и транзисторами корректора мощности;
7) плата с микросхемой преобразователя;
8) радиатор с транзисторами преобразователя;
9) плата с источником дежурного питания;
10) трансформаторы преобразователя;
11) фильтр;
12) плата с DC-DC преобразователями 3,3 и 5 В;
13) плата с микросхемой защиты;
14) плата с выходными разъемами.
ОЕМ производителем платформы является компания FSP.
На входе стоит полноценный фильтр. Потом пара диодных мостов LL25XB60 на радиаторе.

Далее стоит термистор с отрицательным температурным коэффициентом сопротивления (NTC). В холодном состоянии его сопротивление велико и он ограничивает ток, по мере разогрева его сопротивление падает до незначительной величины. Чтобы и такие потери исключить, рядом стоит реле, которое выключает термистор после включения блока (это имеет еще одну полезную функцию, позволяя термистору быстрее остыть, чтобы схема сохранила работоспособность). Кстати, реле при
включении блока щелкает. Ничего страшного, так и должно быть.
Сглаживающие конденсаторы — пара Nippon Chemi-Con серии KMQ 470 мкФ, 420 В, рассчитанных на работу при температуре до 105 °C.

На радиаторе сбоку расположены элементы корректора мощности — два диода
C3D06060A и три транзистора STF31N65M5.
Сама микросхема корректора Infineon ICE2PPCS02 расположена на обратной стороне платы.

На небольшой вертикальной плате расположен ШИМ-контроллер CM6901.
Преобразователь построен по резонансной схеме (это даже на коробке написано — технология LLC). Эта схемотехника используется сейчас во всех премиумных блоках питания.
В качестве ключей используются четыре транзистора STFI26NM60N.
Транзисторами управляет пара драйверов Si8233BD, расположенных на обратной стороне платы.
Трансформатора два. FSP даже дала название такой технологии — Dual Transformer Matrix Design.
Транзисторы синхронного выпрямителя 12 В канала (восемь планарных BSC014N04LS) расположены на обратной стороне платы и через термопрокладку соединены с нижней частью корпуса для отвода тепла. Корпус в этой части может нагреваться. К тому же, имеются дополнительные радиаторы в виде небольших изогнутых пластин, которые выходят на верхнюю сторону платы.
Напряжения 5 и 3,3 В получают из 12 В при помощи DC-DC преобразователя.

Управляет им достаточно часто встречающаяся микросхема APW7159. На каждый канал установлено по два мосфета, но рассмотреть их маркировку мне не удалось, они прикрыты впаяным в плату радиатором — небольшой алюминиевой пластинкой.
Маркировку микросхемы, отвечающей за функции защиты, я тоже рассмотреть не смог. Она распаяна на плате, параллельной плате с выходными разъемами и находится как бы внутри бутерброда из двух плат.
Дежурный источник питания расположен на отдельной вертикальной плате. Управляет им микросхема TNY279PN.

Все электролитические конденсаторы, даже с твердым электролитом, японского производства, фирм Nippon Chemi-Con, Nichicon и Rubycon.
Качество сборки, используемые комплектующие — придраться тут не к чему, все отлично.
Система охлаждения
В блоке установлен 135-мм вентилятор Be quiet! SILENT WINGS 3 BQ-SIW3-13525-HF.

Это фирменная разработка компании. Он оснащен гидродинамическим подшипником и имеет лопасти, оптимизированные для уменьшения шума, турбулентности и улучшения потока. Не знаю как на счет турбулентности, но выглядят они очень эффектно и необычно. Максимальная скорость вращения вентилятора — 1800 оборотов в минуту. Впечатляет возможность регулировки оборотов — от 320 оборотов в минуту до максимальных 1800. Это свидетельствует о высоком качестве вентилятора.

При минимальной нагрузке вентилятор вращается на скорости около 370 оборотов в минуту. Обороты с ростом нагрузки медленно растут. Ватт до 500 нагрузки вентилятор услышать весьма затруднительно даже на небольшом расстоянии. При максимуме вентилятор разогнался до 1700 оборотов в минуту, что, учитывая 1200 Вт нагрузки, весьма впечатляюще. Шум от вентилятора при такой нагрузке, конечно есть, но он будет полностью перекрываться шумом от других комплектующих.
К минусам можно отнести отсутствие безвентиляторного режима работы на малой мощности.
Вентилятор все равно не слышно при небольшой мощности, но он тем не менее создает воздушный поток, который всасывает пыль внутрь блока питания. Хотя, это незначительный недостаток, а для некоторых и не недостаток вовсе. Почистить с помощью компрессора или баллона со сжатым воздухом блок раз в год не трудно. К тому же бытует мнение, что блок с постоянно работающим вентилятором надежнее.
В итоге в данном блоке питания у Be quiet! получилась изумительная по характеристикам система охлаждения, которая великолепно справляется со своими обязанностями и при этом бесшумна.
Тестирование
Кросс-нагрузочные характеристики снимаются с помощью самодельного стенда. В качестве нагрузки используются мощные MOSFET-транзисторы. В данном случае максимальная мощность стенда была доведена до 1500 Вт (из которых 1300 по 12 В линии и остальное по низковольтным каналам).
Показания снимаются с прецизионных вольтметров и записываются. После чего по ним строятся графики.
Сначала проверим источник дежурного напряжения.

При нулевой нагрузке напряжение на нем равно 5,11 В, что на 2,2 % выше номинала. При максимальной нагрузке оно проседает до 4,88 В, что на 2,4 % меньше номинального. Стандартом предусмотрены отклонения до 5 %. Дежурный источник питания нормально справляется со своими обязанностями.
12 В

Напряжение держится очень стабильно. Максимальное отклонение составило -0,1 В, что менее одного процента.
5 В

Максимальное отклонение — чуть более 1 %. Отлично!
3,3 В

Изначально напряжение чуть завышено — 3,38 В, что на 2,4 % больше номинала. С увеличением нагрузки оно приходит в норму. Отлично!
КПД

Максимальный КПД составил 94 % на мощности около 500 Вт.
Выводы по блоку питания Be quiet! DARK POWER PRO 11 1200W
У компании Be quiet! получился изумительный блок. Впечатляющая мощность и стабильность напряжений, очень тихая работа, богатый комплект поставки, отличный внешний вид. Я уже писал, что мне очень нравится, как компания дорабатывает блоки ОЕМ поставщика (в данном случае FSP). И в этот раз впечатления идентичные. Доработки однозначно улучшили исходный блок.
С чистым сердцем могу рекомендовать данный блок к покупке, если вам действительно нужна такая мощность. Да даже если не нужна, это просто очень качественно и стильно сделанный продукт. Ну и винты с накаткой просто шикарные! Блок надо отдать, потеряю ка я их :).
Плюсы:
— качество изготовления;
— отличная стабильность напряжений;
— высокий КПД;
— возможность подключения к блоку вентиляторов;
— богатая комплектация;
— интересный дизайн;
— очень тихая работа;
— гарантия 5 лет;
— модульные кабели.
Минусы:
Серьезных минусов у блока не наблюдается.
Может не понравиться:
— не полностью отсоединяемые провода;
— отсутствие безвентиляторного режима.
Спасибо компании Be quiet! за предоставленный для тестирования образец.
