Цикл недорогой компьютер: "MSI" RS482M4 и AMD Sempron 3000+




С просьбами собрать компьютер «по индивидуальному» заказу ко мне обращаются довольно часто. Большая часть «заказных» конфигураций сводиться к следующему:
- Что- бы Вы хотели и для чего Вам компьютер?
- Ну-уууу, мне компьютер только для игрушек, не надо мне дорогой, я же работать на нём не собираюсь, там Пентиум 4, 512MB оперативной памяти, 300Gb жёсткий диск и видеокарту на 256Mb или 512Mb и ещё что- бы жёсткие диски читал...
- А какую видеокарту?
- Да любую, только что- бы 256...
После полутора часовой лекции о стоимости компьютеров для игрушек и работы, недолгих дискуссий и препирательств обычно выбирается готовый компьютер с витрины и довольный покупатель уходит...
Но тут поступил заказ на десяток недорогих, экстремально недорогих машин по 10.000 рублей за блок. Самое главное требование - красивый внешний вид и наличие ТВ-выхода для подключения презентационного оборудования...

После долгих раздумий и вычислений было решено остановиться на следующей конфигурации:

1)Micro-ATX MSI RS482M4-L
2)CPU Sempron 3000+ S939
3)KingMAX DDR PC-3200 512MB
4)HDD 160Gb Seagate 7200.9
5)DVD-RW NEC 4551A
6)Корпус Tsunami LEO-46 ATX 2.0 350W

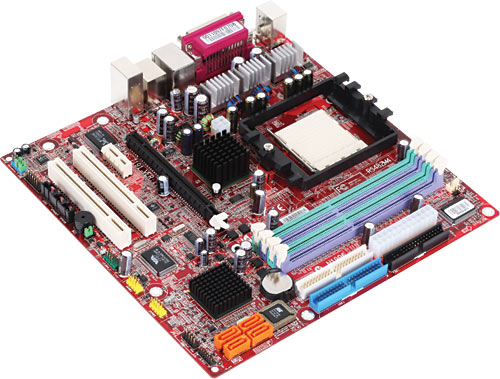

MSI RS482M4 (Фото с сайта MSI)

Выбор пал на плату от MSI по нескольким причинам:

Во-первых, продукт достаточно современен, Socket 939 ещё достаточно долго будет актуален. Чип от ATI, на котором выполнена материнская плата, RS482 имеет хорошее встроенное графическое ядро, пожалуй одно из самых быстрых на данный момент. Графический адаптер опознавался тестовыми программами как GPU ATI Radeon X300.
Поддержка двухканального режима работы памяти, наличие слота PCI-Express 16х для установки современных видеоадаптеров, гигабитный сетевой контроллер Realtek RTL8100C и достаточно качественный 8 канальный звуковой кодек Realtek ALC880, добавляют очков в пользу данной материнской платы.

Во-вторых, на плате от MSI предусмотрен на отдельной планке TV-выход - S-Video и RGB. Для интегрированного графического ядра это серьёзный плюс.


Планки расширения

Идём дальше.
Комплектация материнской платы совсем не походит на комплектность бюджетных продуктов:
1)Диск с драйверами и дискета для установки RAID массива.
2)Шлейфы IDE, FDD SATA и переходник питания на SATA жёсткие диски.
3)Внушительной толщины инструкция по сборке и настройке компьютера.
4)3 дополнительные планки с COM портом, разъёмами S-Video, и звуковыми выходами.

Полная спецификация платы выглядит следующим образом:

Поддержка процессоров:
* Поддерживается разъем Socket 939 для процессоров AMD® Athlon(tm) 64 X2 Dual-Core / Athlon(tm) 64 FX / Athlon(tm) 64
* Поддерживаются процессоры частотой 4800+ и выше.

Чипсет
* ATI® Radeon XPRESS 200 (RS482)
- Частота работы GPU 300MHz
- Объём выделяемой под видеотекстуры памяти 32-256MB
- Шина HyperTransport(tm) для процессора AMD K8 Athlon64
- Разрядность 8 или 16 бит при передаче команд/адресов/данных в обоих направлениях
- Тактовая частота 1ГГц с функцией "Double Data Rate" (удвоенная скорость передачи)
- Поддерживается шина PCI Express совместимая со спецификацией 1.0a
- Встроенная графика

* ATI® SB450
- Встроенный контроллер SATA обеспечивает скорость передачи до 150МБ/с и поддерживает RAID 0 или RAID 1
- Встроенное аппаратное аудио
- Контроллер PCI EIDE с поддержкой режимой Ultra DMA 66/100/133
- Расширенное управление электропитанием ACPI и PC2001
- Поддерживается 8 портов USB2.0

Память
* Поддерживаются четыре небуферизованных модуля DIMM DDR SDRAM с питанием 2.5В.
* Максимальный объем поддерживаемой памяти 4ГБ без ECC.
* Поддерживаются модули с двухканальной архитектурой DDR333/400МГц.

Разъемы расширения
* Один разъем PCI Express x 16 (совместим со спецификацией PCI Express x16 v1.0a).
* Один разъем PCI Express x 1 (совместим со спецификацией PCI Express x16 v1.0a)
* Два разъема PCI v2.2 32-бит. Bus Master (поддержка шины PCI с питанием 3.3В/5В).

Встроенный контроллер IDE / SATA
* Встроенный IDE контроллер на чипсете ATI® SB450 chipset обеспечивает работу устройств IDE HDD/CD-ROM в режимах PIO, Bus Master и Ultra DMA133/100/66.
- Возможно подключение до четырех IDE устройств.
* Serial ATA/150 контроллер на чипсете ATI® SB450
- Обеспечивается поддержка скорости передачи данных 150МБ/с.
- Возможно подключение до четырех устройств Serial ATA.

Аудио
* Azalia link контроллер встроен в чипсет SB450
* 8-канальный аудио кодек Realtek ALC880
- Совместим со спецификацией Azalia 1.0

Сетевая карта
* Микросхема Realtek® 8100C или 8110S LAN
- Встроенный Fast Ethernet MAC и PHY в одном чипе.
- Поддерживается скорость 10Мб/с и 100Мб/с, а 8110S поддерживается скорость 1000Мб/с.
- Совместим со стандартами PCI v2.2.
- Поддерживается управление электропитанием ACPI.

Разъемы ввода/вывода, установленные на плате
- 24-конт. разъем питания ATX
- 4-конт. разъем питания ATX 12В
- Разъемы вентиляторов процессора / системы
- CD-In коннектор
- Разъем для подключения индикаторов и органов управления передней панели
- Звуковые разъемы передней панели
- 1 разъем для флоппи-дисковода
- 4 разъема serial ATA
- 2 разъема жестких дисков ATA133
- 2 разъема USB 2.0, поддерживающие 4 дополнительных порта
- Коннектор датчика открывания корпуса
- SPDIF-Out/SPDIF-In коннектор (дополнительно)
- Audio-out коннектор
- Последовательный порт (COM 1)
- TV-Out коннектор (дополнительно)
- Перемычка очистки CMOS

Порты ввода/вывода задней панели
- 1 x параллельный
- 1 x PS/2 клавиатуры
- 1 x PS/2 мыши
- 1 x VGA порт
- 1 x ввода/вывод аудио (Line-in/Line-out/MIC)
- 4 x USB 2.0
- 1 x RJ45 сетевой разъем LAN

BIOS
* BIOS системной платы поддерживает режим "Plug&Play", который автоматически
определяет периферийные устройства и карты расширения.
* Системная плата имеет функцию Desktop Management Interface(DMI),
которая запоминает параметры Вашей системной платы.
* Поддерживается загрузка от сети LAN, с устройств USB 1.1 и 2.0 и SATA HDD.

Размеры
* 24.4см(дл) x 24.4см(ш) Micro-ATX форм фактор
Крепление
* 8 отверстий для крепления.

Сама платы выполнена на эффектном темно-красном текстолите. Слоты для модулей памяти раскрашены в зелёный и фиолетовые цвета. Южный и северные чипсеты платы прикрыты небольшими радиаторами без вентиляторов. Разводка питания процессора выполнена очень качественно, стабилизаторы питания прикрыты алюминиевыми радиаторами. Пайка и разводка элементов самой платы выглядит очень качественной и добротной...

Что- же внешнее впечатление от продукта MSI RS482M4 только положительные, приступаем к сборке.

Больших затруднений при сборке системных блоков на базе MSI RS482M4 не возникло. Подписи и обозначения всех основных разъемов присутствуют на самой плате. Но... подпись коннектора питания процессора выполнена очень маленьким шрифтом и обнаружить её с первого взгляда практически невозможно. Два трёхпиновых разъёма питания вентиляторов расположены с обоих сторон процессорного сокета, что и вносит некоторую неразбериху с подключением. Вот что вышло в итоге, после сборки:



"Внутренности" компьютера




Готовый компьютер




После подключения всех необходимых устройств материнская плата стартовала незамедлительно и очень быстро. BIOS прошёл все проверки гораздо быстрее чем я успел нажать кнопку DEL. Пришлось перезагружаться и с молниеносной скоростью жать на кнопку DELETE. Время между нажатием кнопки Power и началом загрузки Windows составляет не более 2 секунд. Очень обнадёживающее начало, скоростной запуск - это второй (после хорошего внешнего вида и комплектации) плюс в копилку MSI RS482M4. При включении системной платы и перезагрузке плата издаёт забавные мелодичные звуки. До ASUS Speech Report конечно далеко, но звуки очень «прикольные». При остановке процессорного вентилятора динамик платы тоже издаёт звуки, похожие на сирену. Не громко, но вполне достаточно, чтобы услышать о возникшей неисправности.

BIOS не принёс почти никаких неожиданностей - стандартный для AMI набор настроек, но увы - «оверклокерские настройки» отсутствуют напрочь !!! Ни изменения шины процессора, ни регулировок вольтажа - ни-че-го !!!

Ещё из неприятных особенностей платы отмечено отсутствие поддержки моего USB Flash Drive в DOS (хотя загрузка с USB-устройства в BIOS предусмотрена). Для меня очень серьёзное упущение - прошивки BIOS и прочие нужные DOS-вещи лежат у меня на Flash. При настройках BIOS по- умолчанию частота процессора составляла 1,794 MHz - в угоду стабильности работы. При включенном Q&Q машина превращалась именно в то, что требовал клиент - бесшумную, стабильно работающую систему с минимальным энергопотреблением и тепловыделением.

После отключения функции Spread Spectrum частота процессора вернулась на положенные для AMD Sempron 3000+ 1,8GHz:

Процессор Sempron 3000+ на MSI RS482M4-L
Собственно это и весь «оверклок», возможный на материнской плате MSI RS482M4. А жаль...

Установка Windows XP и драйверов прошла без сюрпризов, плата работала стабильно и быстро. Для небольшого экспресс тестирования (того что имеем без разгона) были выбраны программы:

Everest Ultimate Edition 2.81.595, 7-Zip 4.42, SuperPi mod1.4, SiSoftware Sandra 2007, CrystalMark, 3DMark 2005 и игры Painkiller benchmark C5L1, Serious Sam 2.064, F.E.A.R.

Результаты тестов сведены в один график.
Сравнение Sempron 3000+ в некоторых тестах с процессором Pentium D805 включено только для наглядности результатов:


Тесты в "комплекте"

Остальные показатели следующие:
1) Скорость "работы" жёсткого диска:



2) Пропускная способность памяти: (SiSoftware Sandra)



3) Латентность памяти: (SiSoftware Sandra)



4) Сводные характеристики: (Everest Ultimate)



Результаты тестирования довольно неплохи, особенно касаемо тестирования жёсткого диска. Материнская плата поддерживает максимально SATA 150Mb/s, реальная максимальная скорость дисков подключенных к таким портам, виденная мною составляла 68Mb/s, а здесь преодолен рубеж в 70Mb/s. Для недорогой платы - это очень неплохо.

Тестирование платы MSI RS482M4 и собранного на её базе системного блока с процессором AMD Sempron 3000+ показало следующее:

Сама плата и продемонстрированные ею результаты в точности соответствуют спецификации для продуктов на чипсете ATI Radeon XPRESS 200. Производительности встроенного графического ядра вполне достаточно для игры на средних настройках качества и разрешении 1024х768 для игр "прошлого" поколения, до 2005 года выпуска. В современных играх, GPU платы показал очень низкие результаты, которых вряд-ли будет достаточно для комфортной игры.

ТВ выход, имеющийся на плате достаточно функционален и прост в настройке. Выводимое на экран телевизора изображение, конечно не было самым чётким и резким из виденных мною, но принимая во внимание что изображение выдавалось с интегрированного GPU результат вполне достоин. Встроенный в материнскую плату звуковой кодек ALC880 очень хорош, а учитывая то, что выход на задние колонки, сабвуфер и центральный канал выполнены на отдельной планке, при подключении шестиканального комплекта акустики остаются свободными микрофонный и линейные входы звуковой платы. На подавляющем большинстве материнских плат с интегрированным звуковым кодеком микрофонные и линейные входы как -раз и играют роль выходов на дополнительные колонки. А на плате MSI MS-7191 с этим всё в порядке - и акустика 5.1 и микрофон работают одновременно... Караоке, однако.

Из плюсов, и достаточно жирных можно выделить:
- быстрый старт материнской платы
- богатая функциональность, кроме FireWare есть все функциональные возможности
- презентабельный внешний вид платы, качественная и удобная разводка элементов - всё на своих местах и легко доступно.
- невысокая стоимость как самой платы, так и систем, собранных на её основе.
- невысокая (!!!) температура северного моста - max 41C, даже после прогона 3DMark 2005 в разрешении 1280х1024.

Минус большой и достаточно серьёзный всего один:
- отсутствие функций разгона процессора.

Думается для людей, не увлечённых сей забавой плата будет очень неплохим выбором.

На основе такой платы можно оказывается собрать не только персональный компьютер, но и подобие медиа-центра для автомобиля. Совсем недавно видел такую вещь у одного знакомого в машине. У него был установлен процессор Sempron 3000+, низкопрофильный радиатор на процессор от видеокарты 6600GT и использовался ноутбучный жёсткий диск и DVD-ROM. Энергопотребление и тепловыделение сей конструкции было мизерным. Размер платы позволил разместить весь агрегат под пассажирским сидением. Вместо монитора использовался экран встроенного в панель телевизора. Вообщем имея достаточно ровные руки и немного знаний можно использовать плату MSI RS482M4 и не обязательно по прямому назначению, наличие большого количества встроенных «прибомбасов» располагает к творчеству.

Но...окончательный выбор, по-прежнему, только за Вами...

За сим разрешите откланяться.
С уважением, QSS.
