Ремонт АТХ БП (и FSP в особенности)
В данной заметке расскажу о том, как я ремонтировал ATX БП, ибо столкнулся с этой проблемой за последнее время несколько раз. Печальные признаки помершего БП - переход в защиту ИБП, в который он включён, или полное отсутствие признаков жизни в случае отсутствия ИБП.
<br/><br/>Данная заметка в особенности относится к БП FSP и построеных на них - например, Zalman. В схемотехнике данных БП используется один, но к несчастью плохой, конденсатор в силовой части, в то время как в бОльшей части АТХ БП используются два с немного другим включением. Но проблема встречается и в БП с "парными" кондёрами.
<br/>Первая ласточка - мне отдали PowerMan HPC-520-302 DF. Блок с мощностью 500 Ватт, APFC, двумя вентиляторами и сильной +5 линией (ATX v1.3). Подключаем - тишина, нету даже дежурки. Вскрытие п...
В данной заметке расскажу о том, как я ремонтировал ATX БП, ибо столкнулся с этой проблемой за последнее время несколько раз. Печальные признаки помершего БП - переход в защиту ИБП, в который он включён, или полное отсутствие признаков жизни в случае отсутствия ИБП.
Данная заметка в особенности относится к БП FSP и построеных на них - например, Zalman. В схемотехнике данных БП используется один, но к несчастью плохой, конденсатор в силовой части, в то время как в бОльшей части АТХ БП используются два с немного другим включением. Но проблема встречается и в БП с "парными" кондёрами.
Первая ласточка - мне отдали PowerMan HPC-520-302 DF. Блок с мощностью 500 Ватт, APFC, двумя вентиляторами и сильной +5 линией (ATX v1.3). Подключаем - тишина, нету даже дежурки. Вскрытие показало вспухший кондёр в силовой части фирмы CapXon ёмкостью около 350 мкФ и на напряжение 420 В. Также в БП был найден кусок микросхемы TOP222Y
- на ней собран источник дежурных +5В.
(кликните по картинке для увеличения)
PowerMan 500W. Злополучный конденсатор CapXon.

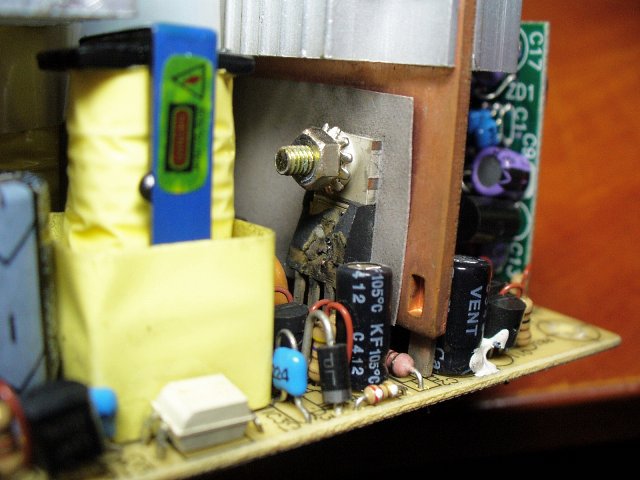

PowerMan 500W. Кусок микросхемы TOP.
(кликните по картинке для увеличения)

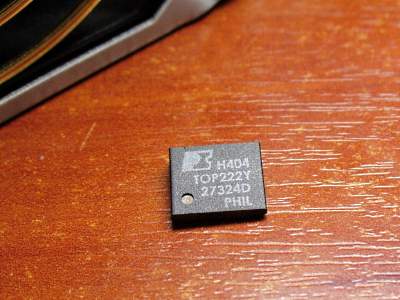

PowerMan 500W. Останки микросхемы TOP.
Видимо, к этому БП пришёл кирдык, когда комп был выключен, но включён в сеть. Кондёр, до этого долго пухший и терявший ёмкость, теряет её окончательно, пульсации сетевого +300 В оказываются не сглаженными, микруха оказывается в в критических режимах и взрывается нафиг, сгорает сетевой предохранитель в БП. Кондёр и микруха были заменены, но БП по-прежнему не стартует - чего-то ещё с ним не то, дежурки нет, пока с ним не разбираюсь.
Следующая птичка - мой БП Zalman ZM600, построеный на базе FSP Epsilon. Комп мой работает круглосуточно не выключаясь. Тут проводил другу апгрейд его машины, решил вытащить из своего какую-то PCI-плату для проверки на его машине. Выключил, вынул, проверили. Жму на морде своего компа Power, из системника раздаётся искряще-жужжащий звук, после чего ИБП (Ippon Back Power Pro 700) с диким непрерывным писком валится в защиту. У меня и друга вот такие глаза: . Чо за?.. Вырубаю тумблер на БП компа, также ИБП кнопкой на морде, включаю обратно - ИБП проходит тест (писк) и.... нету звука реле. ИБП работает от батарей. Ладно, разберёмся, щёлкаю тумблером на БП компа - ИБП опять в защиту... Несколько раз ещё для верности проверил, таки да - виноват БП компа (забегая вперёд - спасибо Ippon'у - пять раз вподряд выдержать фактически КЗ на выходе и остаться исправным...). Подключил БП напрямую в фильтр, щёлкаю тумблером... свет слегка просел и ничего не произошло, БП конечно не стартует. Ясно - теперь вынесло предохран в самом БП.
Оптустил друга домой, разобрал комп и БП. Первый взгляд - снова опухший кондёр и снова фирмы CapXon. Ладно, дело было к ночи, убрал всё подальше и лёг спать. На следующий день начал разборки.
(кликните по картинке для увеличения)

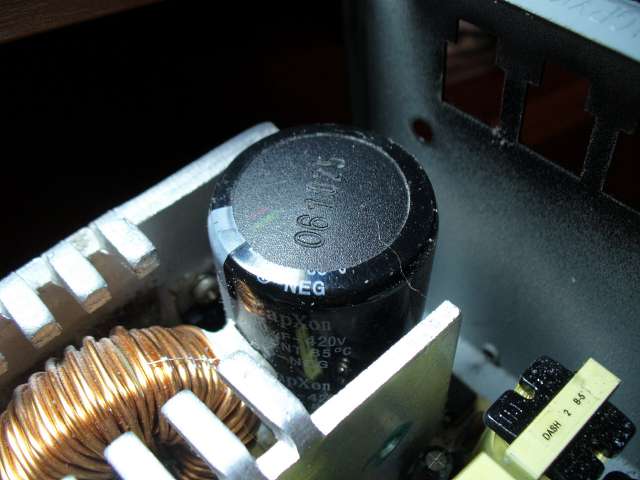

Zalman ZM600. Опять опухший CapXon.
Первым делом выяснил что с ИБП - оказалось его сетевой предохранитель просто порвало на куски - я долго вытряхивал осколки стекла из ёмкости... На возникший было вопрос - а какой же там стоял предохранитель ответ был найден почти сразу - прямо в держателе предохранителя заботливый производитель в спец. отсеке приберёг запасной. Ставим, включаем - тест, щелчок релюшки, ИБП работает, спасибо Ippon'у ещё раз.
Далее БП Zalman. В силовой части перегоревший предохран в термоусадке, пухлый кондёр и наличие КЗ после предохранителя. Выпаял весь радиатор с силовыми транзисторами, прозвонил. Один из трёх IGBT-транзисторов оказался пробитым накоротко по всем трём ногам. Транзистор 20N60.

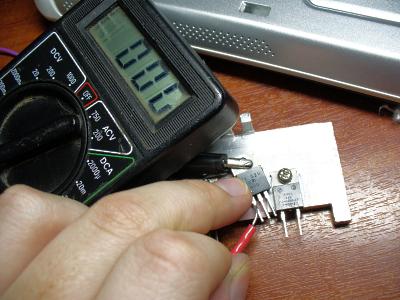

Zalman ZM600. Пробитый накоротко 20N60.
Замена нашлась в том самом PowerMan'е 500W, о котором шла речь выше - там стоят такие же транзисторы, пришлось один оттуда снять. С кондёром труднее, но перекопав весь шкаф с радиодеталями я нашёл в коробке с конденсаторами от распаяных БП один (!!) кондёр, который соответствовал нужной ёмкости и напряжению среди кучи "парных" меньшего напряжения. Зато какой - Nichicon, это что надо в отличие от CapXon. Ёмкостью и напряжением он оказался слегка ниже - 330 мкФ на 400В, но в качестве я думаю он всё же выше CapXon'а. Прозвонил на всякий случай мелочёвку в силовой части (отдельные диоды, несколько резисторов) - всё в норме, вынесло только этот транзистор (он, кстати, внешне никак не повредился).
Впаял транзистор и кондёр, заменил предохранитель на такой же, подключил к ненужной мамке от П2, щёлкаю тумблером - тишина. Уже неплохо.
(кликните по картинке для увеличения)

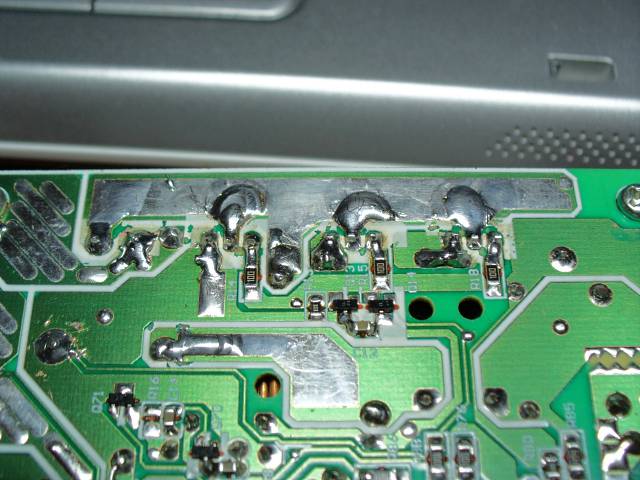

Zalman ZM600. Пайка радиатора с силовыми элементами.

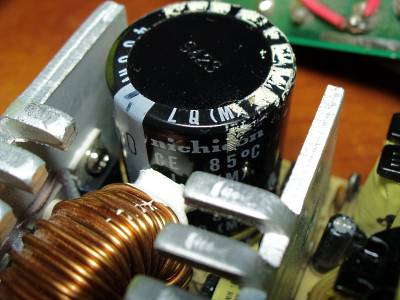

Zalman ZM600. Замена - конденсатор Nichicon.

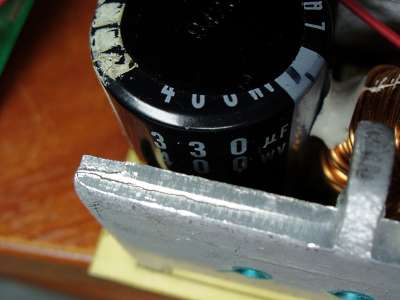

Zalman ZM600. Замена - конденсатор Nichicon 400v 330uF.
Проверяю на разъёме материнки фиолетовый провод - есть +5 стандбая. Отлично. Включаю мамкой БП - тот завёлся, засветился светодиодами, зашуршал кулером. Проверяю напруги - все в пределах 1% от нормы. Цепляю на ходу пару старых сказёвых хардов по 4 Гб - все завелись, напруги в норме. Оставил БП на 5 минут, выключил, проверил температуру радиаторов и трансформатора - еле тёплые. Замечательно, ставлю в комп - работает.
Спустя некоторое время видеокарта (тогда была GeForce 6600 128Mb) была заменена на GeForce 8800GT 512 Mb. БП без вопросов это пережил и продолжает по сей день работать круглосуточно.
Вывод: производители применяют некачественные конденсаторы от фирм хз-какого-там-эшелона, которые не выдерживают проверку временем, теряют ёмкость, а значит перестают выполнять свою задачу - сглаживать пульсации. Далее последствия очевидны - если потрерял ёмкость кондёр в силовой части, то силовые ключи (IGBT или MOSFET'ы - зависит от схемотехники) работают в режимах, которые не гарантируются производителем - неизбежен выход из строя. Получаем куски микросхем и другие пробитые полупроводники в силовой части.
Обсуждение: https://forums.overclockers.ru/viewtopic.php?p=5067505#5067505
Данная заметка в особенности относится к БП FSP и построеных на них - например, Zalman. В схемотехнике данных БП используется один, но к несчастью плохой, конденсатор в силовой части, в то время как в бОльшей части АТХ БП используются два с немного другим включением. Но проблема встречается и в БП с "парными" кондёрами.
Первая ласточка - мне отдали PowerMan HPC-520-302 DF. Блок с мощностью 500 Ватт, APFC, двумя вентиляторами и сильной +5 линией (ATX v1.3). Подключаем - тишина, нету даже дежурки. Вскрытие показало вспухший кондёр в силовой части фирмы CapXon ёмкостью около 350 мкФ и на напряжение 420 В. Также в БП был найден кусок микросхемы TOP222Y
- на ней собран источник дежурных +5В.
(кликните по картинке для увеличения)
PowerMan 500W. Злополучный конденсатор CapXon.
PowerMan 500W. Кусок микросхемы TOP.
(кликните по картинке для увеличения)
PowerMan 500W. Останки микросхемы TOP.
Видимо, к этому БП пришёл кирдык, когда комп был выключен, но включён в сеть. Кондёр, до этого долго пухший и терявший ёмкость, теряет её окончательно, пульсации сетевого +300 В оказываются не сглаженными, микруха оказывается в в критических режимах и взрывается нафиг, сгорает сетевой предохранитель в БП. Кондёр и микруха были заменены, но БП по-прежнему не стартует - чего-то ещё с ним не то, дежурки нет, пока с ним не разбираюсь.
Следующая птичка - мой БП Zalman ZM600, построеный на базе FSP Epsilon. Комп мой работает круглосуточно не выключаясь. Тут проводил другу апгрейд его машины, решил вытащить из своего какую-то PCI-плату для проверки на его машине. Выключил, вынул, проверили. Жму на морде своего компа Power, из системника раздаётся искряще-жужжащий звук, после чего ИБП (Ippon Back Power Pro 700) с диким непрерывным писком валится в защиту. У меня и друга вот такие глаза:
. Чо за?..
Вырубаю тумблер на БП компа, также ИБП кнопкой на морде, включаю обратно - ИБП проходит тест (писк) и.... нету звука реле. ИБП работает от батарей. Ладно, разберёмся, щёлкаю тумблером на БП компа - ИБП опять в защиту... Несколько раз ещё для верности проверил, таки да - виноват БП компа (забегая вперёд - спасибо Ippon'у - пять раз вподряд выдержать фактически КЗ на выходе и остаться исправным...). Подключил БП напрямую в фильтр, щёлкаю тумблером... свет слегка просел и ничего не произошло, БП конечно не стартует. Ясно - теперь вынесло предохран в самом БП. Оптустил друга домой, разобрал комп и БП. Первый взгляд - снова опухший кондёр и снова фирмы CapXon.
Ладно, дело было к ночи, убрал всё подальше и лёг спать. На следующий день начал разборки.
(кликните по картинке для увеличения)
Zalman ZM600. Опять опухший CapXon.
Первым делом выяснил что с ИБП - оказалось его сетевой предохранитель просто порвало на куски - я долго вытряхивал осколки стекла из ёмкости...
На возникший было вопрос - а какой же там стоял предохранитель ответ был найден почти сразу - прямо в держателе предохранителя заботливый производитель в спец. отсеке приберёг запасной.
Ставим, включаем - тест, щелчок релюшки, ИБП работает, спасибо Ippon'у ещё раз. Далее БП Zalman. В силовой части перегоревший предохран в термоусадке, пухлый кондёр и наличие КЗ после предохранителя. Выпаял весь радиатор с силовыми транзисторами, прозвонил. Один из трёх IGBT-транзисторов оказался пробитым накоротко по всем трём ногам.
Транзистор 20N60.
Zalman ZM600. Пробитый накоротко 20N60.
Замена нашлась в том самом PowerMan'е 500W, о котором шла речь выше - там стоят такие же транзисторы, пришлось один оттуда снять. С кондёром труднее, но перекопав весь шкаф с радиодеталями я нашёл в коробке с конденсаторами от распаяных БП один (!!) кондёр, который соответствовал нужной ёмкости и напряжению среди кучи "парных" меньшего напряжения. Зато какой - Nichicon, это что надо в отличие от CapXon. Ёмкостью и напряжением он оказался слегка ниже - 330 мкФ на 400В, но в качестве я думаю он всё же выше CapXon'а.
Прозвонил на всякий случай мелочёвку в силовой части (отдельные диоды, несколько резисторов) - всё в норме, вынесло только этот транзистор (он, кстати, внешне никак не повредился). Впаял транзистор и кондёр, заменил предохранитель на такой же, подключил к ненужной мамке от П2, щёлкаю тумблером - тишина. Уже неплохо.
(кликните по картинке для увеличения)
Zalman ZM600. Пайка радиатора с силовыми элементами.
Zalman ZM600. Замена - конденсатор Nichicon.
Zalman ZM600. Замена - конденсатор Nichicon 400v 330uF.
Проверяю на разъёме материнки фиолетовый провод - есть +5 стандбая. Отлично.
Включаю мамкой БП - тот завёлся, засветился светодиодами, зашуршал кулером. Проверяю напруги - все в пределах 1% от нормы. Цепляю на ходу пару старых сказёвых хардов по 4 Гб - все завелись, напруги в норме. Оставил БП на 5 минут, выключил, проверил температуру радиаторов и трансформатора - еле тёплые. Замечательно, ставлю в комп - работает. Спустя некоторое время видеокарта (тогда была GeForce 6600 128Mb) была заменена на GeForce 8800GT 512 Mb. БП без вопросов это пережил и продолжает по сей день работать круглосуточно.
Вывод: производители применяют некачественные конденсаторы от фирм хз-какого-там-эшелона, которые не выдерживают проверку временем, теряют ёмкость, а значит перестают выполнять свою задачу - сглаживать пульсации. Далее последствия очевидны - если потрерял ёмкость кондёр в силовой части, то силовые ключи (IGBT или MOSFET'ы - зависит от схемотехники) работают в режимах, которые не гарантируются производителем - неизбежен выход из строя. Получаем куски микросхем и другие пробитые полупроводники в силовой части.
Обсуждение: https://forums.overclockers.ru/viewtopic.php?p=5067505#5067505
