Основные представители семейства:

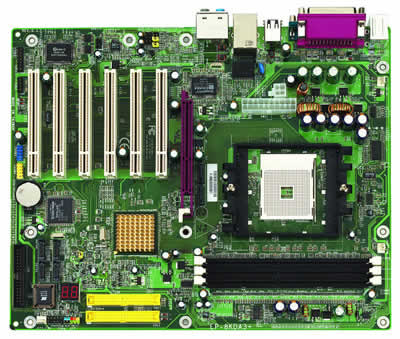

Epox 8KDA3+

(кликните по картинке для увеличения)
KDA3+
В основе лежит чипсет nForce 3 250Gb
Топовая оснащенность:
кроме портов AGP, 6 PCI, 2 SATA посредством чипсета, 8 USB 2.0, 8ch ALC850, 1Gbe LAN распаяны 4 SATA посредством Silicon Image, IEEE 1394.
Из возможностей разгона:
позволяет изменять
напряжение на процессоре – от 1.4 до 1.8 В с шагом 0.05 В
напряжение на памяти – от 2.5 до 2.8 В с шагом 0.1 В
напряжение на AGP – от 1.5 до 1.8 В с шагом 0.1 В
напряжение на чипсете – от 1.6 до 1.75 В с шагом 0.05 В.
частоту НТТ от 200 до 400 с шагом 1МГц.
Описание
БИОС
Обзор

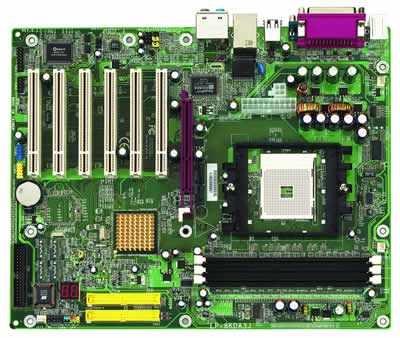

Epox 8KDA3J
от своей старшей сестры отличается отсутсвием дополнительных контроллеров: SATA Silicon Image и IEEE1394.

(кликните по картинке для увеличения)
KDA3J
Все остальные возможности те же.
Описание
БИОС
Обзор
На ранних ревизиях материнских плат 8KDA3J и 8KDA3+ использовалась двухканальная схема стабилизации питания процессора. На ревизии 2.х - привычная трехканальная

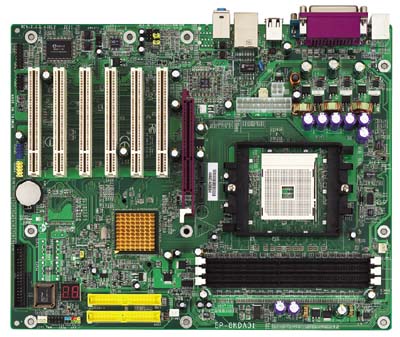

Epox 8KDA3L
Еще более функционально урезанная модификация.
Основана на nForce 3 250 не Gb. По сравнению с 8KDA3J - сеть 100Мбит вместо 1Гбит, звук 6 каналов вместо 8 каналов. Остальные возможности те же.

(кликните по картинке для увеличения)
KDA3L
Описание
БИОС
Обзор

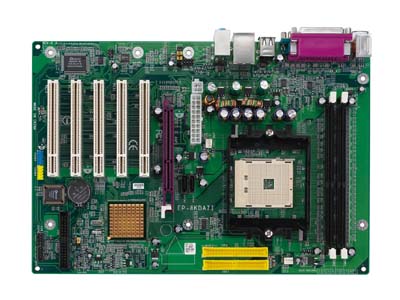

Epox 8KDA7L
По функциональности напоминает 8KDA3L. Единственное отличие - 5 PCI слотов вместо 6. По дизайну - сильно переработанная и упрощенная разводка.

(кликните по картинке для увеличения)
KDA7L
Описание
БИОС
Важно! По сообщениям в форуме на этой плате полностью отсутсвует возможность изменения напряжений на памяти, процессоре и чипсете. Только изменение частот.

Платы поддерживают все современные S754 процессоры. Для корректной поддержки Sempron 64bit возможно понадобиться обновление БИОС.
Есть возможность управления вентилятором процессора. В БИОС задается желаемая температура. -5С от этой температуры - минимальные обороты. +5С - максимальные. Zalman 7000Al-Cu работает в диапазоне 1200 - 2600 rpm (min и max) соответсвенно.

Разгон
Как правило плата легко берет шину 300МГц при множителе НТТ 3х. Некоторым удается запустить плату при значительно более высоких частотах.
На разгон сильно влияет количество планок памяти, а также то, являются они односторонними или двухсторонними. Чем меньше банков памяти - тем выше может быть разгон. Максимальный разгон будет при одной односторонней планке.
Мониторинг
Плата сильно завышает напряжение на процессоре. Это в той или иной степени относиться ко всем представительницам семейства. Есть мнение, что

цитата:
на своей 8KDA3J сильно пугался на 0.1 в повышеннное Vcore
А посмотресл AMD PowerNow Dashboard-ом - все ок(он с CPU Die смотрит)

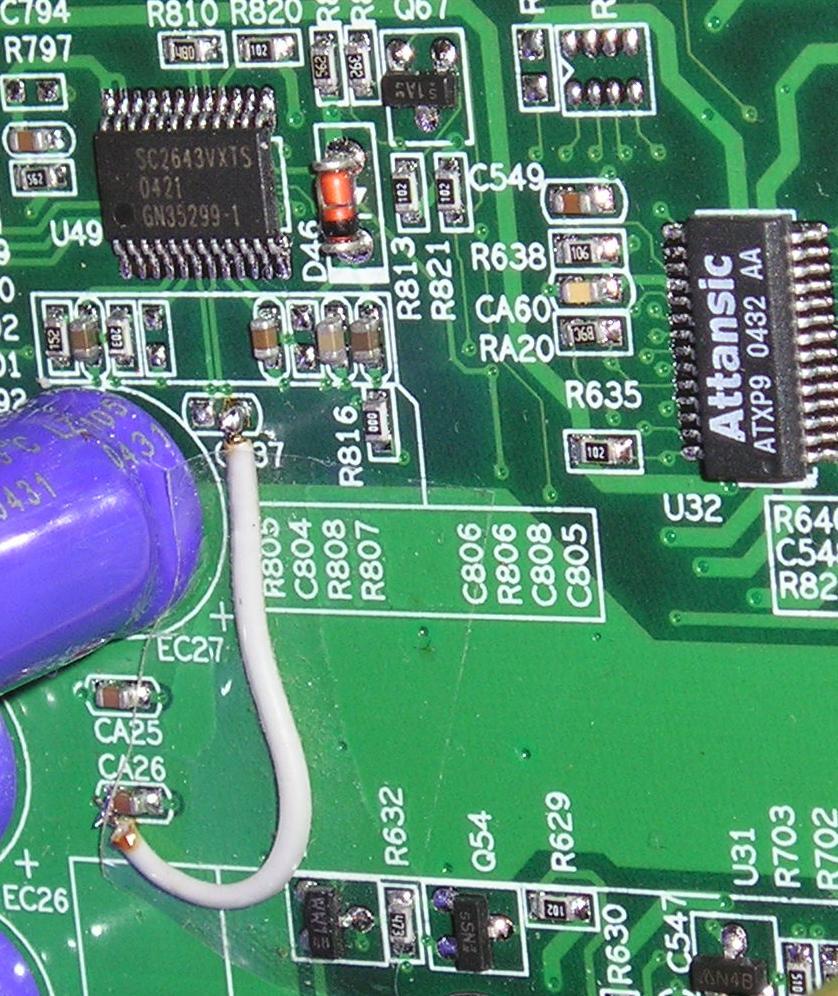

Так же отмечены скачки напряжение на процессоре. Это лечиться вот так. Подходит для всех 8KDA3. Подробности тут.
Температура процессора вероятнее всего береться с термодатчика в ядре. Температу system - с термодатчика, расположенного недалеко от чипсета.
Хотя есть и другие мнения

цитата:
скорее всего мониторит подцокетный датчик... потому что температура растет под нагрузкой медленно....

Установка кулеров
Zalman7700 ставится без проблем. Единственное препятсвие - это прикленная пластиковая крепежка для кулера. Нужно снимать очень аккуратно.
Так же интересно: - Радиаторы на мосфеты. Есть ли эфект при их использовании?

цитата:
профессионалы считают, что нет, у мосфетов рабочие температуры до 120гр., критические около 150, обычно с разгоном греются до 70-90гр.

Как включить двухканальный режим памяти?
S754 процессоры не поддерживают 2 канала памяти.
При загрузке пишется DDR200, а все программы пишут что память работает на 193... Посмотреть можно тут
Охлаждение чипсета
Если сильно раздражает шумный кулер на чипсете, его можно заменить на что-нибудь пассивное. Обдув настоятельно рекомендуется. Простой способ - отключить вентиль на чипсете и поставить на обдув большой тихий вентилятор.
Еще один вариант: запитать кулер вместе с процессорным и включить в БИОС регулировку скорости вращения. У меня именно так и работает. Настоятельно рекомендую сменить термоинтерфейс на радиаторе чипсета.
Чем можно отмыть старый термоинтерфейс на чипсете?
Ацетоном, растворителем...

цитата:
гыы спирт рулит в этом деле (можно просто дыхнуть)

Если же охлаждение чипсета пассивное, настоятельно рекомендуется сделать его активным.
Что такое Cool`n`Quiet и как его включить?
Cool`n`Quiet (сокращенно CnQ) - технология, позволяющая процессорам AMD снижать рабочую частоту и напряжение когда не требуется вся мощность процессора.
В простое процессор снижает множитель до 5 и напряжение до 1.1В.
Как включить:
1. Заходишь в биос: Power BIOS Features -> AMD K8 CnQ -> Auto
2. Устанавливаешь Amd Athlon driver. Есть на диске с драйверами. Свежая версия всегда тут
3. Пуск -> Панель Управаления -> Электропитание -> Схема упр. пит. -> Выбираешь "Диспетчер энергосбережения".
На Epox 8KDA3 Cool`n`Quiet НЕ работает при использовании БОЛЕЕ одной планки памяти В этом случае советую использовать RMCLOCK. Взять можно здесь Так же Cool`n`Quiet не работает на процессорах Sempron 2500+, 2600+, 2800+.
И еще одно замечание: если напряжение в БИОС стоит не авто (не дефолт), то даже при работоспособности CnQ напряжение на процессоре изменяться НЕ будет. Чтобы CnQ работал на разогнанных системах, нужно делать вольтмод. Подробнее тут.
Можно ли подать на память больше чем 2.8В?
Можно сделать вольтмод. Почитать можно тут
Возможны проблемы при установке видеокарт серии 6х00 AGP. Почитать про суть проблемы можно тут. Основное решение - это снятие разгона и/или отключение режима Fast Writes. Но это ведет к значительному падению производительности.
Как прошить БИОС не имея дисковода?
Прошить (обновить) биос можно фирменной утилитой WinFLASH (MagicFLASH). Есть на диске с драйверами или же можно взять тут Перед прошивкой настоятельно рекомендуется убрать разгон.
