Ниже изложен небольшой рассказ-показ, дающий понять, что вас может ждать
когда Вы достанете свой IFX-14 из коробки. Ну и мои пути решения возникших
проблем. Поехали.
Итак, недавно посылкой ко мне пришел этот кулер. Устанавливать его я собирался на
матплату с 1366 сокетом, при первоначальном осмотре комплекта я убедился в
наличии соответствующего крепления и был абсолютно спокоен.

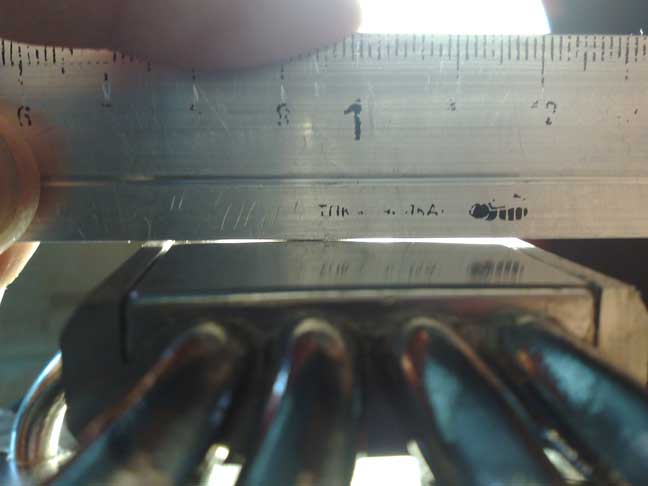

Вместе с тем, выявилась первая проблемка. А именно кривое основание самого
кулера.
нажмите для увеличения
Это довольно известный «баг» СО ThermalRight. Возможно Они считают, что такая
форма основания достаточно эффективна, при прижиме горб оказывается как раз над кристаллом.
Я же, как и многие из этой ветки, решил основание выровнять. Поступил просто –
купил в строительном магазине наждачки и достал у знакомого прапорщика
кусочек пасты ГОИ.
Желательно иметь -- 2 листа «1000», 3 листа «600», 4 листа «400».
Опять же, желательно найти подходящий по размеру кусок стекла, намоченая
наждачка хорошо прилипнет к нему, не будет съезжать, а само стекло отличная
ровная поверхность. Я стекла не нашел, воспользовался своим столом – что не
есть гуд, но на безрыбье и рак рыба. Для закрепления наждачки воспользовался
прищепкой настольной лампы).
нажмите для увеличения
Для того чтобы не завалить края основания и добиться равномерной шлифовки,
двигать кулер по наждачке надо в одну сторону, без вращений – по такой схеме.
Шлифуем вдоль горба.
нажмите для увеличения

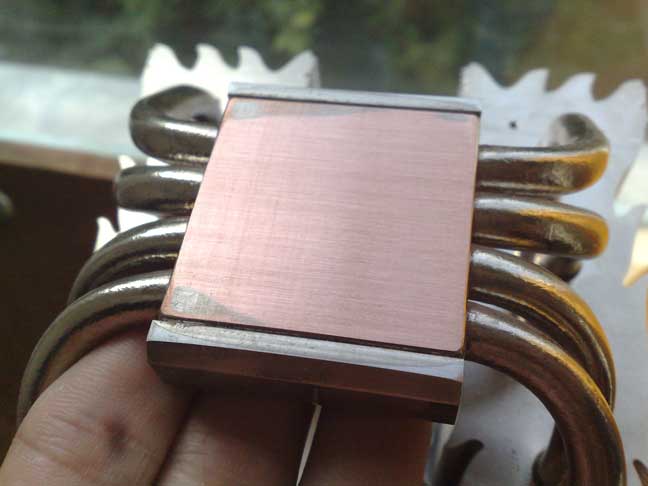

Начинаем с 400-ки, по мере стирания меняем листы, затем на 600-ку, и подчищаем
1000-й. Процесс не быстрый, у меня ушло около 5 часов. Но я растянул это время
на два дня и совсем не парился. Остановился на этом – на фото видно что имеет
смысл продолжать дальше, но ИМХО достаточно (по RealTemt темпа ядер
41/38/40/41, второе всегда ниже на 2-4 градуса).
нажмите для увеличения

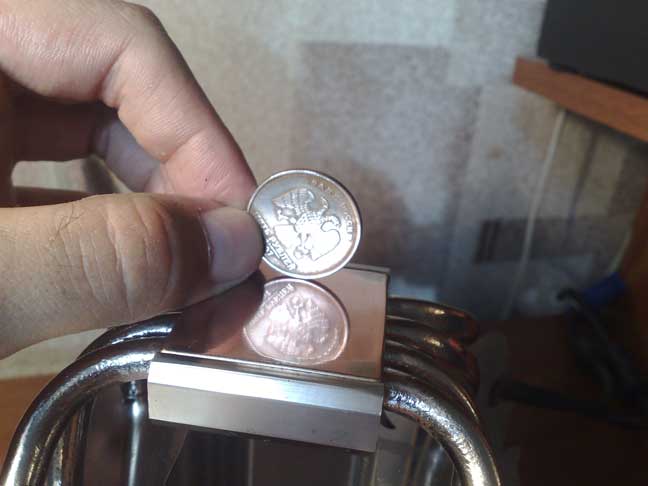

Заканчиваем пастой ГОИ, ей затираем все мелкие царапина, доводя до зеркала.
нажмите для увеличения

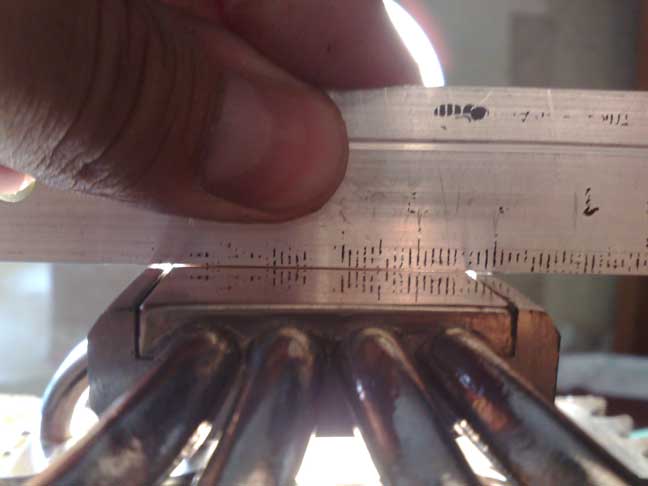

На этом я остановился, проверяем линейкой, определенно лучше чем было.
нажмите для увеличения
Приготовился поставить кулер на матплату. И тут вторая проблема.. Крепление
под сокет 1366 невозможно установить, из-за слишком высоких болтов, да и само
крепление дебильно убогое. Из той же ветки форума, стало ясно что на самом
деле крепление выглядит так.
а это из коробки:
По все видимости это еще один «Баг», теперь уже с большой буквы.
СОВЕТУЮ ВСЕМ, СРАЗУ ЗАКАЗЫВАТЬ ИЛИ ПОКУПАТЬ НОРМАЛЬНОЕ КРЕПЛЕНИЕ
ПОД сокет 1366, чтобы в последствии не изобретать велосипед, как это делал я.
От старой системы у меня остался кулер Zalman 9700, к нему я заказал крепление
под сокет 1366, так как был интерес сравнить его эффективность с «Аццким
Огнетушителем».

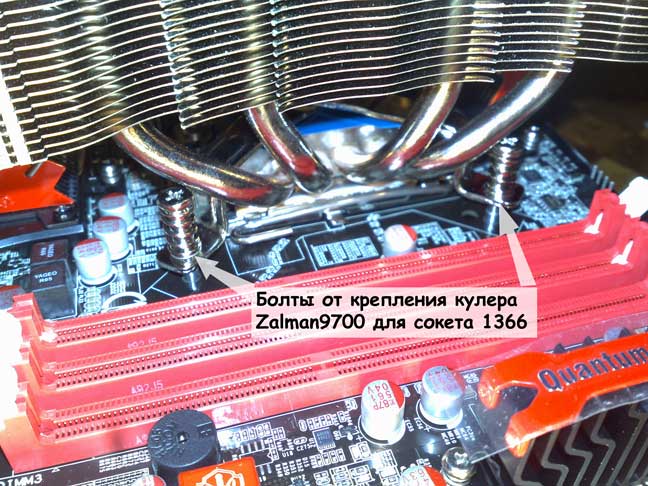

Но использовал я его для другого. Довольно легко, болты с пластины этого
крепежа выдираются.. и идут на замену болтам крепежа IFX-14. При этом
сложности в установке остаются, закручивать их пришлось с помощью маленьких
плосогубцев, для устойчивости проклеил крестовину изолентой, но в итоге встало
очень крепко.
Ну и последнее, обычная мелочь, пришлось изогнуть крепеж для вентилятора,
чтобы прижим был лучше.
нажмите для увеличения
И вот теперь только я получил то, что желал. Ровное основание и кулер стоит таки
на матери, пускай и полусамодельным способом.
Надеюсь данная запись да поможет кому-нибудь. Уверен, кому-то что-то
не приглянулось, может возникли вопросы. Прошу в ЛС. Или в ПС
