Обзор корпуса 3R R110
реклама
Итак, мне понадобился новый корпус. Сначала я хотел было приобрести корпус 3R R101. Но потом я увидел R110, и он меня очень заинтересовал, в первую очередь своим внешним видом. Как выяснилось позже, внутри он был тоже оборудован неплохо.
В общем, было принято решение брать R110. Так как в рунете я не нашел ни одного обзора данного корпуса (на форумах о нем никто почти не отзывался), решил написать обзор.
Это мой первый обзор, так что не судите строго =)
Технические характеристики
- Тип: Miditower
- Материал: сталь
- Размеры корпуса (ширина х высота х глубина): 200x 437x 473 (мм)
- Возможные цвета: черный, серебристый
- Блок питания: ATX 24+4 pin 400W
- 1 вентилятор 140мм на передней стенке с противопылевым фильтром
- 1 вентилятор 120мм на задней стенке
- семиуровневый контроллер вентиляторов
- 6 отсеков 3,5" (5 из них спрятаны, 1, под FDD, выведен наружу)
- 5 отсека 5,25"
- передняя панель: USB 2.0 x2, Mic, Spk
- 2 откидные крышки для ODD приводов
- Вес: 7.5кг (без БП)
- LCD дисплей (подробнее о нем — в обзоре)
Упаковка
Корпус появился в продаже не так давно (начало 2007 года), и в России черных корпусов замечено еще пока не было, поэтому в обзоре участвует корпус серебристого цвета.

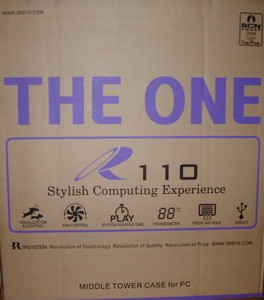

Итак, корпус куплен и доставлен на место сборки. На коробке можно увидеть большую надпись «The One» и иконки основных возможностей корпуса. Корпус упакован стандартно: в пенопластовых держателях и пакете. Упаковка никаких нареканий не вызывает. На LCD дисплее наклеена пленка, оберегающая дисплей от повреждений и царапин.
Установка и сборка

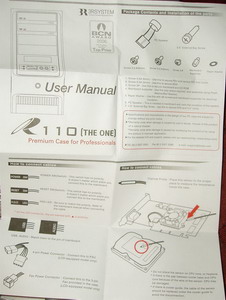

Инструкция, идущая вместе с корпусом, оказалась не слишком объемной: всего лишь 1 страничка (на английском языке, кстати).
Ничего интересного, кроме описания термодатчика (о нем — ниже), мы в ней не нашли, но рекомендуется всем прочесть для общего ознакомления =)
Кстати, на сайте 3R System можно скачать инструкцию.
На передней пластиковой панели можно увидеть кнопку включения, LCD дисплей, две откидные крышки для ODD приводов, отверстия для забора воздуха передним вентилятором. Кстати, в модели R101 отверстий спереди не было, так что тут факт улучшения вентиляции на лицо.

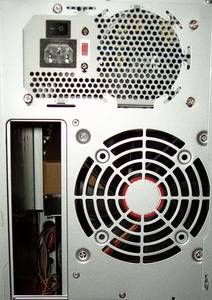

На задней стенке корпуса находится 120мм вентилятор, задняя стенка БП, аккуратно закрытые отверстия для 7 PCI-карт. Также можно заметить небольшую петлю для замочка – это «противоугонка» =)
Кнопка «reset», между прочим, находится в нестандартном месте: на правом боку лицевой панели. Это решение лично мне очень понравилось: так как спереди она не очень смотрелась бы, да и используют её не так часто.

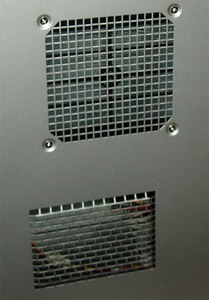

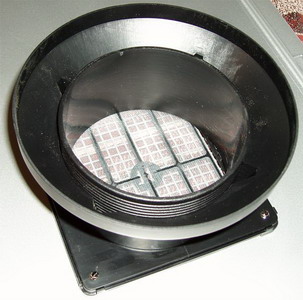

На левой стенке корпуса можно заметить отверстия для вентиляции процессора и видеокарты, на одном из них (процессорном) установлен воздуховод с регулирующейся длиной и фильтром от пыли.

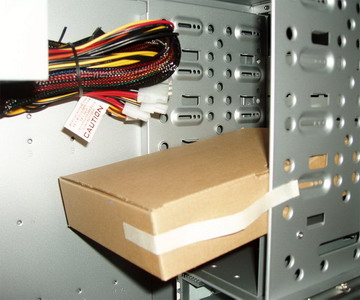

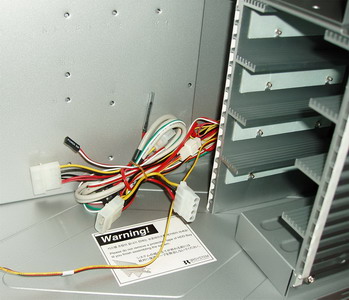

Внутри корпуса были обнаружены аккуратно сложенные провода и коробочка, лежащая в 5,25’’ отсеке.

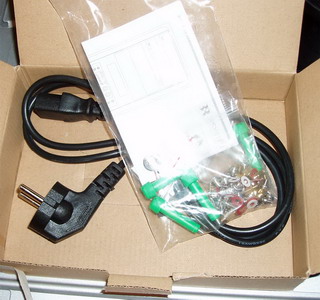

Я ожидал увидеть там отвертку, подобную той, что шла в комплекте с младшей моделью R101. Но, к сожалению, отвертки в R110 не оказалось. Это не помешало нам собрать корпус своей отверткой, так что мы не сильно огорчились. Внутри коробочки обнаружились сетевой провод и пакетик с винтиками.
Кстати, немного о БП. Я взял модель с блоком питания ATX (24+4 pin) 400W.
У нас в России видел в продаже корпуса с БП 350W. На западе, вроде, есть комплекты без предустановленного БП, но у нас таких не встречал.

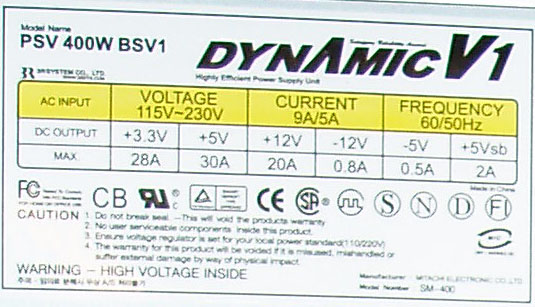

Технические характеристики, напечатанные на самом устройстве следующие:
К сожалению, проверить эти параметры, измерив все значения самому, не получилось — не было нужных приборов под рукой.

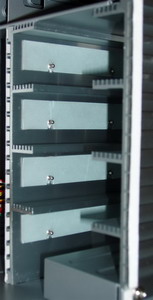

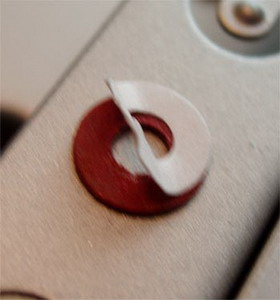

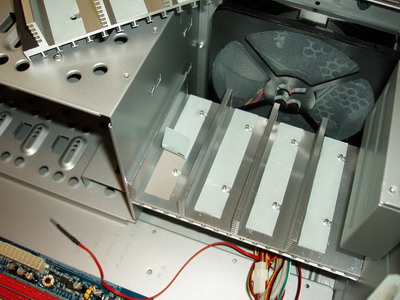

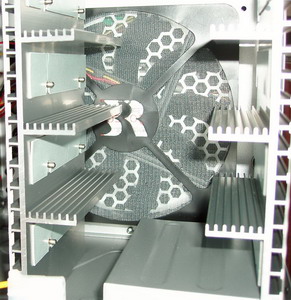

Очередная особенность корпуса – корзина с жесткими дисками. Мало того, что она является радиатором для жестких дисков, она так же снабжена специальными полосками, поглощающими вибрации от жестких дисков. Сделано качественно и очень удобно: достаточно открутить одну сторону корзины, отлепить наклейки с полосок, вставить диск в слот, попав дырками на металлические штырьки, и закрыть корзину. Все очень просто и удобно. Учитывая, что спереди на диски дует 140мм вентилятор, а вся корзина – радиатор, охлаждение дисков должно быть очень хорошим (в чем мы и убедимся далее).
Комплект винтиков нам понравился. =) Разработчики ничего не забыли: винтики, шайбочки, спикер. Для FDD предусмотрены специальные крепления в виде винтиков с зеленой ручкой. Интересный спикер идет в комплекте: разработчики решили не встраивать его в корпус, а положить отдельно.
Чуть не забыл о термодатчике.
Вместе с винтиками идет специальная полоска клеющейся бумаги, с помощью которой, собственно, и нужно приклеить куда-нибудь датчик.
К сожалению, поставить его на процессор, как это делают обладатели R101, нельзя. Об этом нас предупреждает инструкция: «Do not place the sensor on CPU core, or Heatsink».
Причина – устройство датчика. Это также поясняет инструкция: «In case of retina sensor, it is impossible to install it near the core». Лично я прилепил его около северного моста, так как ему свойственно сильно греться на моей материнской плате.
Кстати, надо отметить, что в R110 термодатчик всего лишь один (в R101 их было аж 3 штуки).
Сборка в целом прошла успешно, никаких проблем не возникло, кроме установки CDROM’а. Мой ASUS DRW-1814BL упорно не хотел залезать в верхний 5.25’’ отсек. Пришлось снять кулер и радиатор с процессора, однако это не помогло. Далее было принято решение удалить БП из корпуса, но и это тоже не помогло: дисковод не влезал до конца, так как мешалась передняя крышка дисковода. Тогда перешли к крайним мерам: было решено снять переднюю стенку нового корпуса и вставить дисковод спереди. Передняя панель крепится на 6 винтах, которые вкручены в некие пластмассовые держатели, которые необходимо сжать, чтобы они выскочили из паза. В общем, панель была снята успешно, и дисковод, к счастью, пролез спереди без проблем.

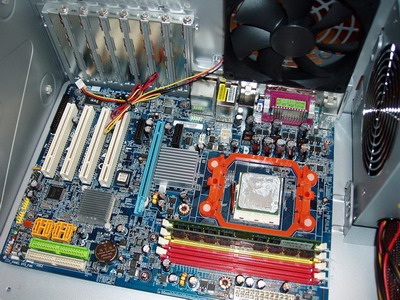

Итак, систем собрана и готова к запуску =)
Кнопка включения компьютера выглядит очень симпатично, особенно эффектно смотрится синяя подсветка. Правда, по тактильным ощущениям она мне не очень понравилась: я думал, она будет «мягкая», то есть при нажиме будет утопать глубоко, а она оказалось весьма «твердой».
Передний и задний вентиляторы начинают свою работу не сразу после включения питания, а спустя 2-3 секунды. Загорается LCD дисплей, и что же на нем видно?
Во-первых, показывается время работы системы в формате HH:MM, далее идет непонятная иконка «Play time» (логичнее было бы написать что-нибудь вроде «Uptime»), но оставим это на совести инженеров. Да, кстати, счетчик не сбрасывается после 24 часов, а идет дальше. Максимальное значение счетчика — 99 часов и 59 минут. Потом он сбрасывается.
Следующим элементом на дисплее идет температура, которую сообщает термодатчик.
Далее идут иконки скорости вращения двух встроенных вентиляторов. Деления внешней окружности показывают текущую скорость (когда вентиляторы находятся в автоматическом режиме, деления просто «бегают» по кругу), деления внутренней окружности ничего не показывают (они просто ходят по кругу, типа анимация такая).
Так же присутствует индикатор обращений к жесткому диску. Он начинает двигаться быстрее, когда идет активная работа с диком. Весьма предсказуемое поведение =)
И последний элемент — собака, бегущая за фрисби. Разработчики обозвали её Mascot. Скорость её бега зависит, опять же, от активности работы с диском.
По бокам дисплея есть 4 кнопки: Reset, Mode, Up, Down. Объяснять, для чего нужна каждая, думаю, не нужно. Кстати, отключить подсветку у дисплея нельзя!
Автоматический режим регулирует скорость вращения вентиляторов следующим образом:
40 °С – низкая скорость вращения;
50 °С – средняя скорость вращения;
60 °С – высокая скорость вращения.
Пороги температур для автоматического режима, к сожалению, не регулируются (в этом опять выигрывает R101 – там все регулируется).
Уровень шума
Вентиляторы становятся слышными где-то после 3 скорости ручного режима. На последней скорости, естественно, их слышно весьма ощутимо, однако дуют они тоже неслабо.
Вообще, вентиляторы тихие: все-таки 120мм и 140мм, а не 80мм.
Единственное: немного шумит вентилятор на БП, но, вполне возможно, что это просто я слишком придирчив.
Температура

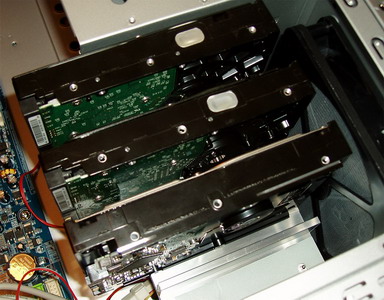

Как я уже писал выше, система охлаждения жестких дисков на высоте: у меня в системе 3 диска, и при активном обращении к ним температура не выше 29-31°С (вентиляторы на первой скорости ручного режима). При декодировании видео температура жестких не поднимается выше 34°С.
Заключение
Что ж, мне корпус в целом понравился, особенно система охлаждения дисков.
Единственное, что, может быть, немного меня разочаровало – это уровень шума.
Я надеялся на более низкий уровень шума, но, опять же, это не говорит о том, что корпус шумный. Это просто я такой придирчивый =)
Свои комментарии оставляйте в этой теме на форуме.
Также хочется выразить благодарность Константину М. (ReseT) за помощь в транспортировке и сборке корпуса и за проведенную фотосессию =)
ICQ: 989703
Размещение данного материала где-либо возможно только с разрешения автора!
