Фото-ворклог по вольтмоду видеопамяти
реклама
Не буду писать лишнего, сразу приступим к делу! Цель моей сегодняшней задачи максимально проста – вольтмод видеопамяти. Причем необходим хороший вольтмод, до высоких напряжений. Которые опасны для постоянного использования, но необходимы для достижения рекордных частот.
До этого у меня уже была модификация питания. Простая и надежная. Я впаял 2 СМД резистора с меньшим сопротивлением поверх резисторов большего. Это позволило поднять напряжения с 2,05 до 2,16.
Это отличное напряжение для постоянного использования. Позволяет хорошо разогнать память, не мучаясь вопросами её охлаждения. Но это явно мало, для достижения максимальных скоростей. Было решено сделать нормальный вольтмод с применением построечных резисторов.
Как можно прочесть в данной статье, нам необходимо 2 резистора номиналом 20кОм.

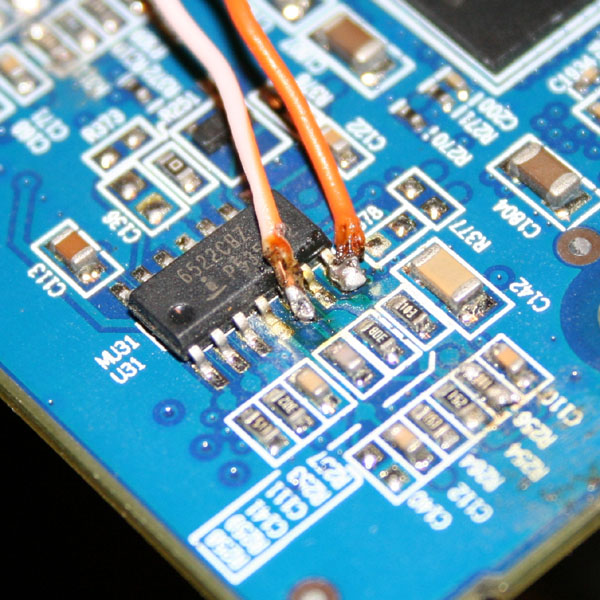

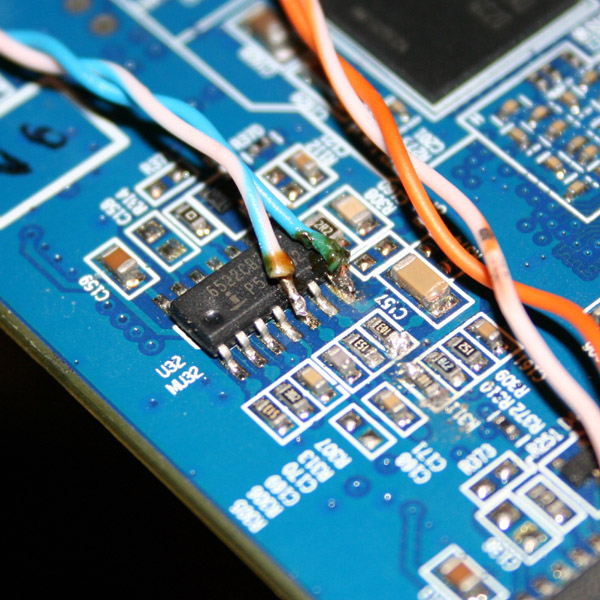

Их необходимо припаять к 5й и 7й ноге микросхем, так как показано на рисунке:

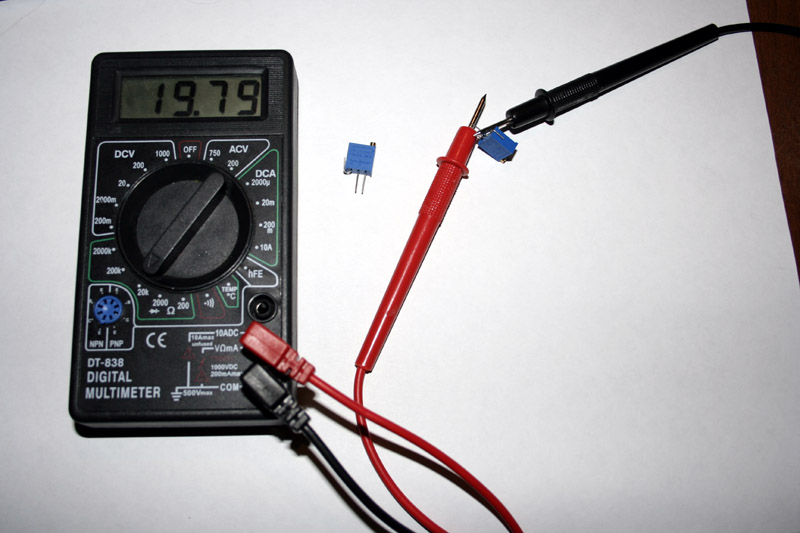

Не забываем выкрутить резистор на максимальное сопротивление (20кОм) иначе можете смело готовится к покупке нового оборудования.

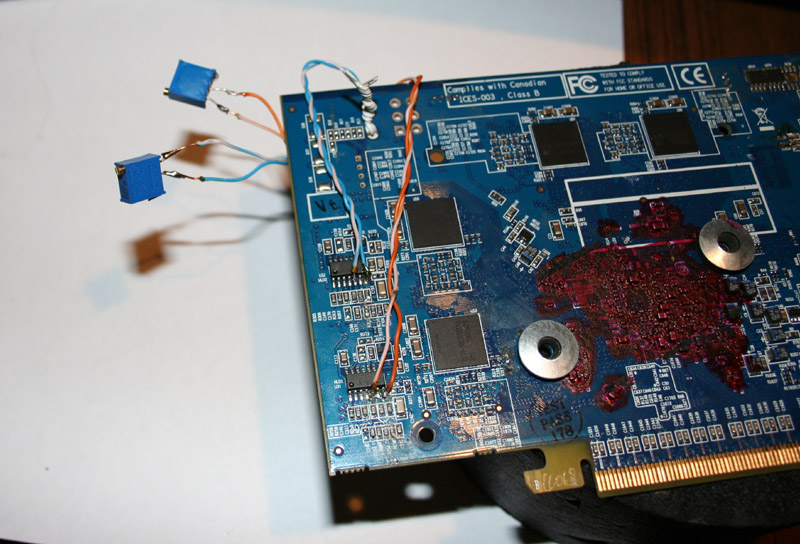

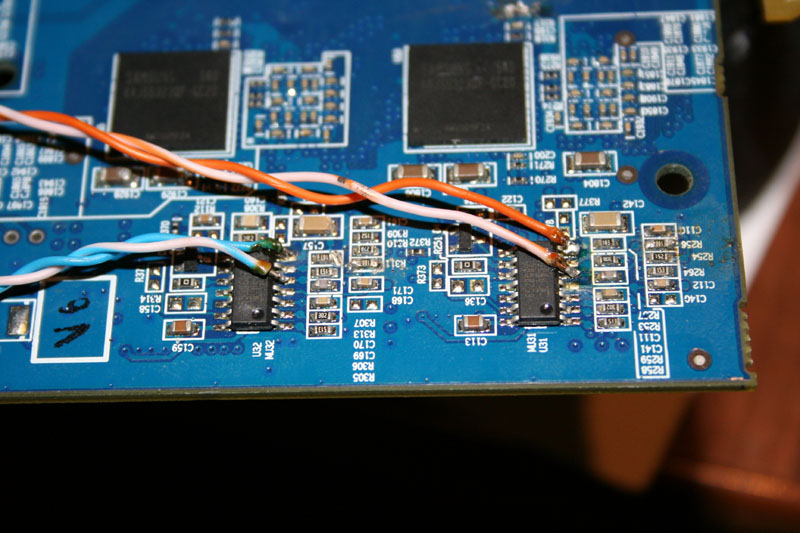

Сам процесс пайки весьма несложен, даже прост…
Я выпаял старые СМД резисторы, они больше не нужны. Теперь я свободно могу менять напряжение с 2,18V до предельных для данной памяти 2,45V.
Теперь осталось установить хорошие радиаторы на память и организовать обдув. Готовлюсь к новому WR во всех 3Dmark’ах…
Полный отчет требует много времени, напишу и сдам диплом, будет большая статья Обещаю...
P.S. Спасибо xooler'у за составленную компанию в походе за резисторами в Чип и Дип.
