ВОДА + ЛЁД+ ATI X800GTO AGP SAPPHIRE
реклама
ати

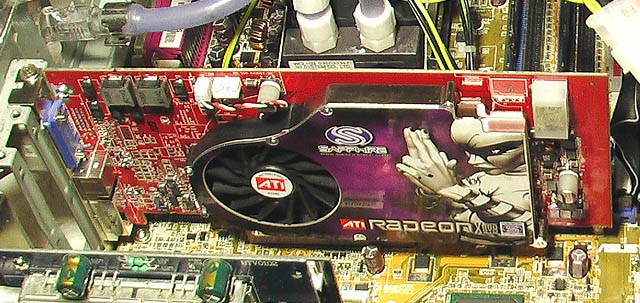

Когнитивно-креативное отношение к компьютерному тьюнингу в рамках нового, ультрасовременного вида спорта по достижению максимального кол-ва бенчмарков за минимальные деньги подвигло меня на ряд новых экспериментов по "домашнему" разгону. Ну поскольку приличной агп карты щас почти не сыскать, X800 оказалась пожалуй самой продвинутой по цене- качеству. 256 бит память против 128 других фирм за те-же деньги. И вот, вынимаем старый 2/200mx и ставим новую турбопродвинутую карту, с картинкой симпатичной инопланетянки на радиаторе (уверен компании АТИ в чем-то помогают наши далекие собратья Кстати, судя по картинке, у них там на планете к одежде относятся крайне поверхностно, прямо сказать риторически, ну тоесть почти не носят... Как только у меня появится полноразмерная картинка, непременно выложу её здесь
Все тесты было решено проводить в настройках "по умолчанию" 1024*768.
И вот получен первый результат.
t28_03s
В целом лучше чем на разогнаном 3.5Ггц( 2.8 )проце и на GF6600GT
t6600_35s
А если сравнивать с 6600GT в тестах 3Dmark05, то он набирает там:
6600_3500_05
А на ати радеон можно понаблюдать другие результаты. Даже без разгона процессора.
t28_05s
Но довольсвоваться такими результатами - не наша цель, и мы пытаемся для начала просто улучшить тестовую систему в целом, ну прямо говоря, добавить быстрой памяти. По идее, планировалось сделать это как можно круче. Был заранее приобретен 1Гб. быстрой памяти (667). Вот он:
mem_s
И только я снял старую память
memold
Как тут-же все понял. Не случайно меня смутили квадратные чипы на планках. Хоть я и просил DDR1 мне всетки дали DDR2 (( Надо было быть внимательней. Пришлось все тесты и дальше проводить на DDR2700 256мб.
Осталось не так много возможностей для разгона. Решено было опробовать для начала все , что может карта самостоятельно. Для этого была поставлена ati шная утилитка с диска и открыта форточка, давшая приток холодному майскому вечернему воздуху
okno
Был задействован крупнолопостной вентилятор для обдувки воздухом от удачно образовавшегося сквозняка внутреннего пространства системника
vent
После чего была загружена Ati шная оверклокинговая утилита в режим определения максимальных частот методом финального подвисания. Карта смогла добраться со стартовых 399мгц до 456 по процессору и до 516 по памяти. Что в целом не плохо. Но поскольку тестировать на этих частотах было стремно, то для тестов пришлось оставить некий запас 440 и 510 соответственно. И вот он результат:
28_05_440s
И в 3D Mark 03 тож неплохие результаты
28_03_440s
Другие тесты мы проводить не стали, так как они и так достаточно хорошо изучены. А решено было поставить на карту воду. Вот что из этого получилось.
Для начала посмотрим, что там у карты внутри...
karta
Тонкая алюминевая пластинка, накрывающая чипы памяти с другой стороны легко снимается (она же крепит радиатор ). Кстати чипы расположены не друг над другом, а сдвинуты на размер корпуса. Видимо хайтек планировка, для лучшего охлаждения. Ну тут наверное Sapphire постаралась.
karta1
Сам большой радиатор зроблен довольно текнологично. Медная вставка с выступом под кристал. Плоский и эффективный. Без лишних "наворотов", но,увы, на больших оборотах довольно шумный. Особенно ежели все остальное в компе тихое. Тепло сдувает неплохо.
karta2
Примеряем на карту залмановский водоблок из набора и убеждаемся, что он почти идеально подходит. Поскольку предварительные тесты показали, что тепло карта выделяет неплохо, то сразу стало ясно, что слабый 30ватник Пельтье не справится. И от системы используемой раньше пришлось отказаться.
karta3
Зато прямой поток ледяной воды довольно эффективен. Во всех тестах радиатор всегда был холодным.
karta4

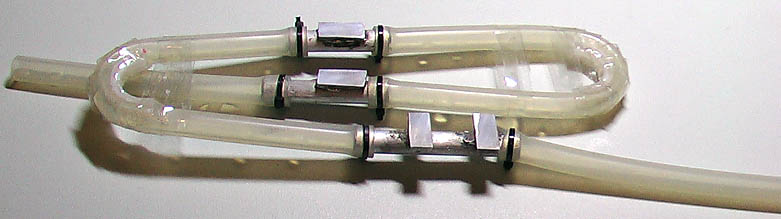

Для охлаждения чипов памяти решено было воспользоваться старой системой от GF5700.
(кликните по картинке для увеличения)
mem_cool
Как выяснилось, все микросхемы стоят примерно на одних и тех-же местах, и это дало некую надежду, что все старые крепления подойдут
krepeg
Но оказалось не так все и просто. Пришлось выпиливать новые пластины под память со стороны процессора. Кстати техника пилки аллюминия не столь проста и очевидна, как кажется.
pilka_s
В итоге получилось следующее.
После довольно длительных попыток установить все это на карту мне удалось ка-то зафиксировать конструкцию. Надо честно сказать, что поскольку все делалось в довольно сжатые сроки по времени, то сделать подходящие крепления не удалось. Пришлось прибегнуть к помощи скотча ))
karta5
C обратной стороны все это выглядит примерно так
kartabk
Ставим все это обратно в корпус...
karta6s

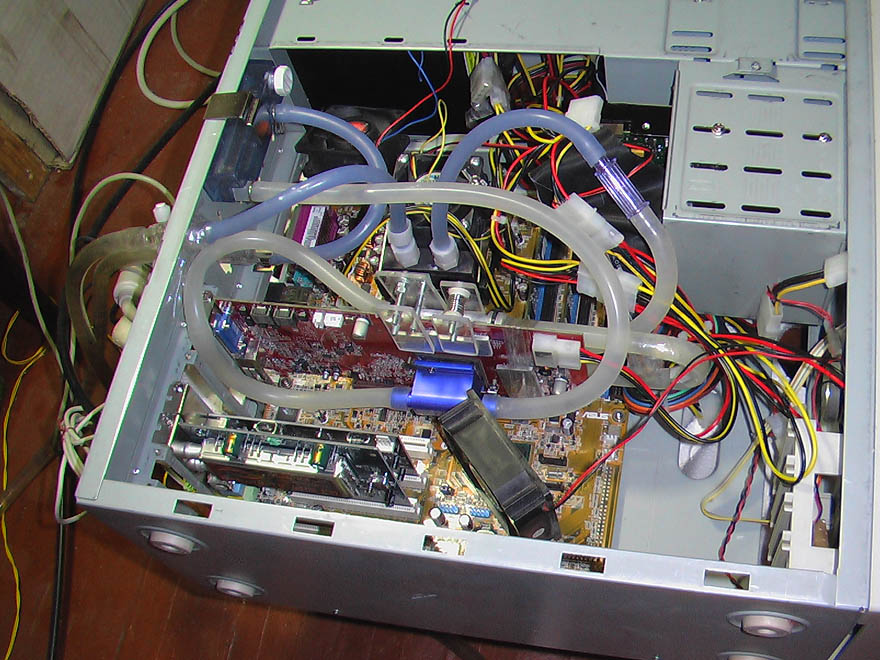

Итоговая конфигурация получилась довольно авангардной. Трубочки упираются во все стенки и отходят от микросхем. За этим приходится все время следить. Пластинки сьезжают с кристаллов и все кондючки рядом с ними пришлось закрыть тем-же скотчем. Но в целом конструкция получилась работоспособной.... А вентилятор, стоящий на плате (временно) обдувает ключи питания, дабы они не перегревались.
(кликните по картинке для увеличения)
karta7

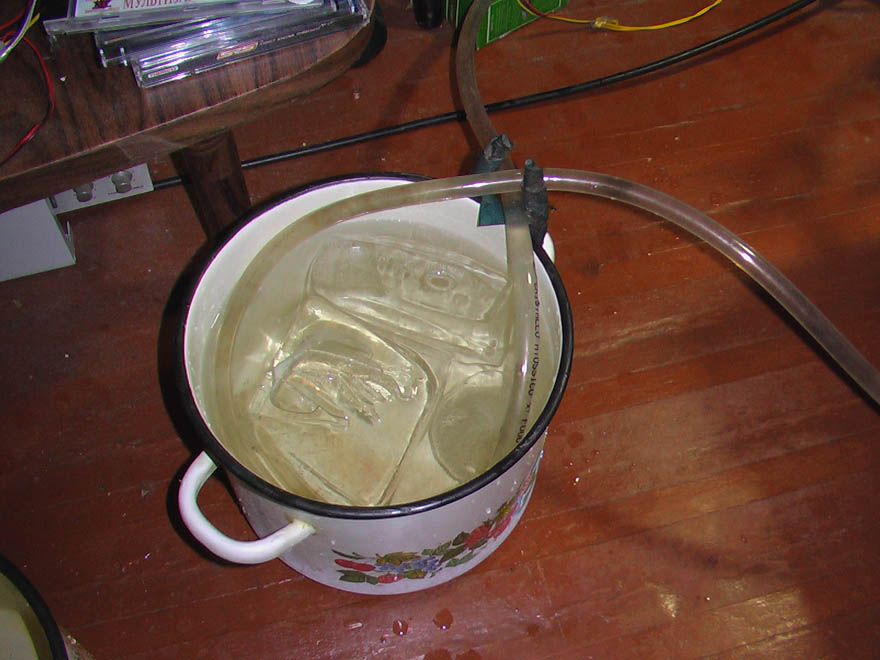

Для охлаждения был использован лед из холодильника и, эмалированая кастрюля. Да, именно кастрюля, почему нет?
(кликните по картинке для увеличения)
led
В итоге всех ухищрений удалось добиться следующих показателей. Температура процессора
tcpu_s
И для CPU видеокарты
tvgas
Что надо признать совсем не плохо. В итоге после запуска утилиты она прошла без подвисания весь диапазон. Однако в последствии выяснилось, что граница стабильной работы сместилась в область 477-480Мгц. Тест посему проводился на частоте 463 cpu и 517 память. Результаты оказались вполне прогнозируемыми.
28_465_05s
Еще была предпринята попытка разогнать Прескот с 2.8 до 3.6 И это легко удалось:
comps
5-ый марк шел при этом практически без тормозов. Но лед к этому времени уже почти весь растаял и в самом конце теста всетки пришлось наблюдать устойчиво темный экран. Да и система была собрана довольно быстро, в следствии чего в ней периодически всплывал воздух и "подвешивал" помпу. Но думаю как только удастся изготовить нормальные радиаторы на память и поставить 100 ватник Пельтье с независимым питанием, результаты не заставят себя долго ждать!
Продолжение следует...
