Моя первая СВО
реклама
(кликните по картинке для увеличения)

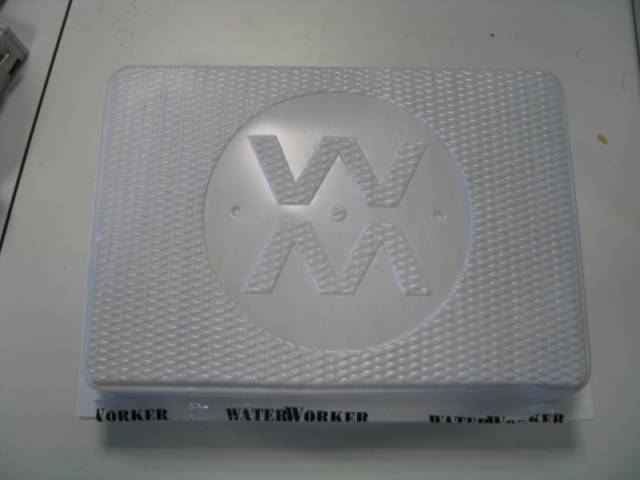

фирменная коробка
(кликните по картинке для увеличения)

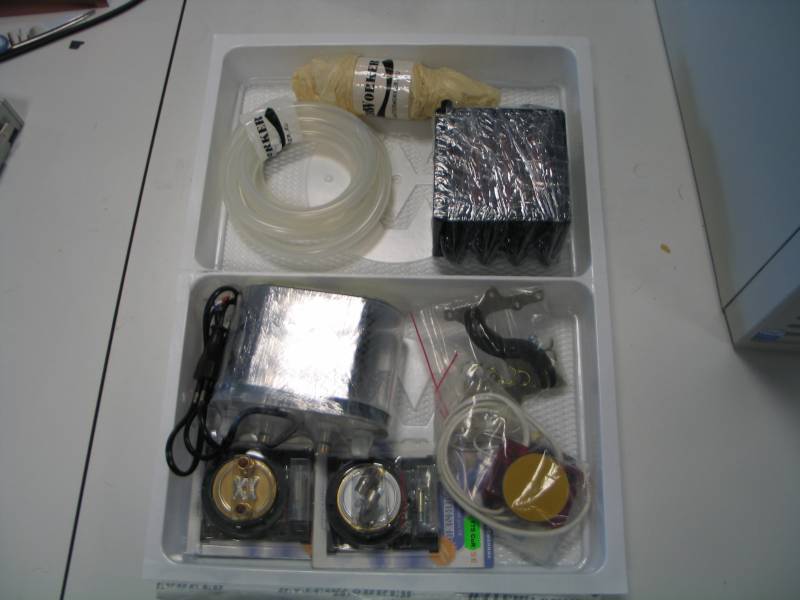

Содержимое коробки
Комплект лежал в коробке из тонкого пластика с логотипом Waterworker на крышке. Все необоходимые детали были на месте. Почти все. Не хватало хомутов на штуцера резервуара, крепежа для материнских плат Socket A без инженерных отверствий на плате, заявленного на сайте 92-мм вентилятора и инструкции. Оговорюсь, что крепеж на сайте указан не был, но осадок остался. =) Пришлось использовать прижим от Glacialtech Igloo 2520, который стоял на процессоре, инструкцию получать по почте, вентилятор ставить свой, а вот с хомутами пока непонятно что. Но об этом позже.
(кликните по картинке для увеличения)

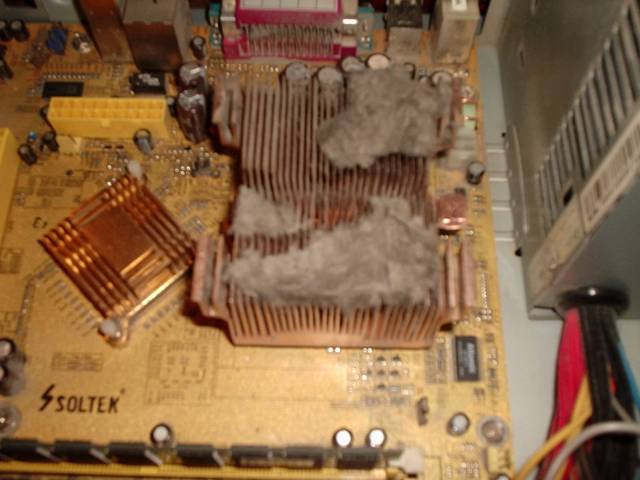

Вот что было под процессорным вентилятором!
Купив на следущий день бутылку дистиллированной воды, после работы отправился домой собирать систему. Не думал я, что затянется на столько времени, ведь на картинках было все просто и понятно. =)
Дома, распаковав коробку и разложив все запчасти, стал потихоньку осмысливать схему. Решил, что будет помпа -> радиатор -> CPU -> VGA.
Распаковал резервуар, подключил миниМарк, засунул "градусник" в гермоввод и чуть было не пропихнул вовнутрь герметизирующую резинку. Надо бы ее крепить как-нибудь, а то провалится и все. С радиатором тоже не все слава Богу. К внутреней стенке трубки прилипли засохшие кусочки краски, образовавшиемся после неаккуратной покраски, которые я аккуратно ножницами отковырял.
(кликните по картинке для увеличения)
Краска в трубке радиатора
Теперь самое время было расчитать длину шлангов. Но чтобы ее расчитать, нужно закрепить радиатор внутри корпуса. Возникли проблемы с креплением водоблока на CPU: прижимная защелка не хотела цепляться за ушки сокета, она просто была длинне. В связи с тем, что установка системы начала выходить из-под контроля было принятно решение взять старенький Athlon 1.13Hhz и эксперементировать на нем. =)
(кликните по картинке для увеличения)

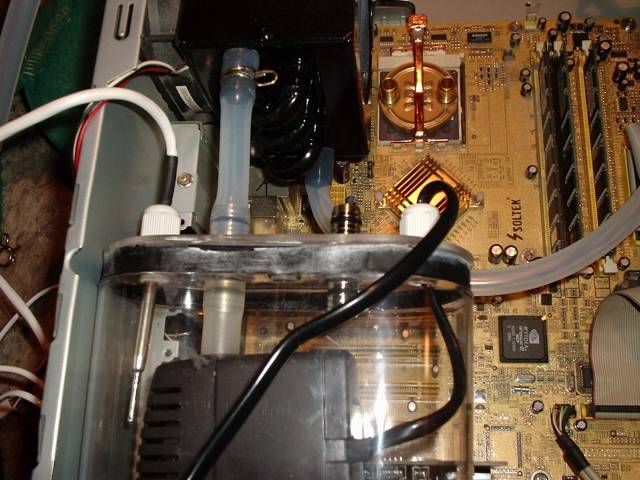

с крепежной планкой от кулера
Водоблок был успешно установлен на процессор, зажим закреплен, длина шлангов определена; осталась видеокарта.
(кликните по картинке для увеличения)

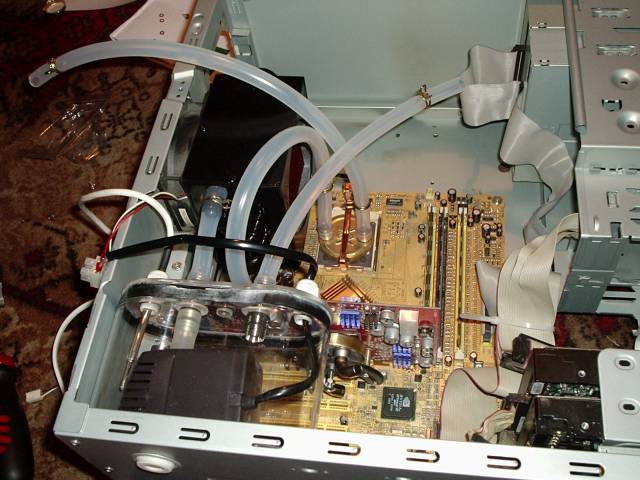

Семь раз отмерь - один раз отрежь или подбираем длину шлангов
(кликните по картинке для увеличения)

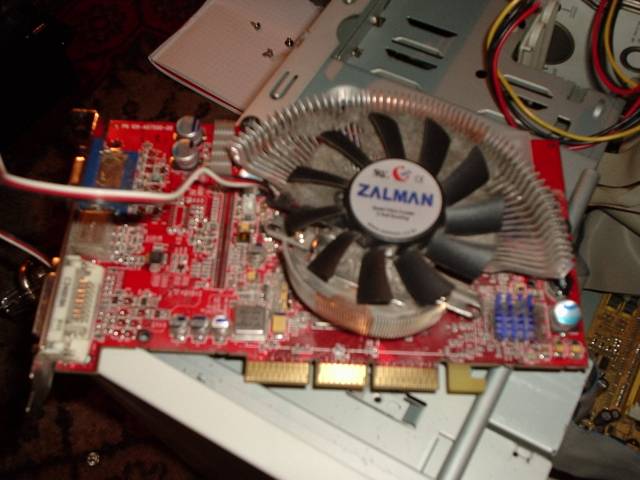

c Zalman Vf-700AlCu
На видеокарту я поставил водоблок с поворачивающимися штуцерами, здесь никаких проблем не возникло, крепление надежно зафиксировало водоблок на чипе (а вот Zalman Vf-700AlCu у меня прокручивался ).
(кликните по картинке для увеличения)

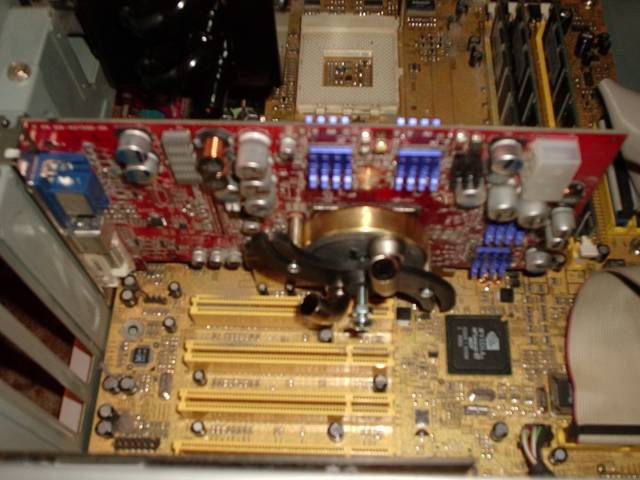

...и с WW
Перекур и снова за работу. Теперь нужно в контур залить воду и проверить на течь. Снимаем процессорный водоблок и... он не снимается. Модифицированный прижим буквально мертвой хваткой уцепился за ушки и никак не хотел отжиматься. Применяя чрезмерную силу можно было сломать материнку, но каким-то образом я отодрал его вместе с одним ушком сокета. Это было как гром среди ясного неба. Но назад уже не вернешь.
Тут возникла еще одна проблема: сколько воды нужно заливать в контур. Увы, почитать нигде не было возможности, так так вторая машина подключалась к интернету через "модифицируемую". Было решено залить максимальное количество воды и вылить всю бутылку ППГ. Как раствор марганцовки
(кликните по картинке для увеличения)

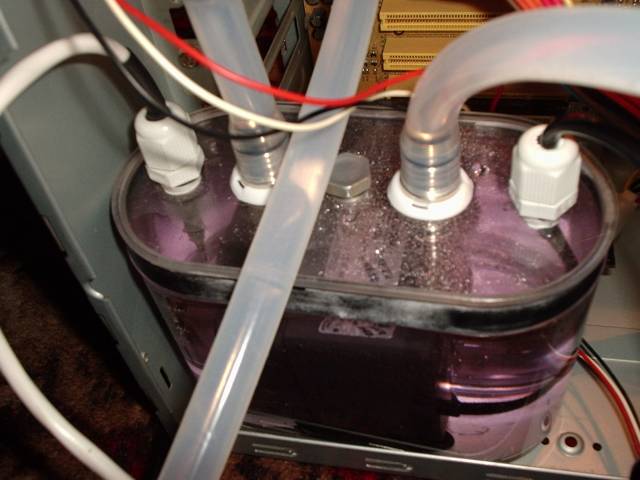

Резервуар с ППГ
Течь была обнаружена только в бачке, на уровне крышки. Это не мешает до той поры когда вдруг понадобится его наклонить, чтобы поправить провода или вытащить какую-нибудь плату.
(кликните по картинке для увеличения)
Ох, странное же существо этот миниМарк! Включаю - начинает пищать. Почему пищит - непонятно. Случайно обнаружил, что если дотронуться до радиатора одной рукой и до корпуса другой, то писк пропадает. Пришлось делать заземлялку... Только не знаю, правильно ли я сделал, нужно ли это было делать вообще или писк пропадает? На этот вопрос надеюсь услышать ответ от производителей. ;)
(кликните по картинке для увеличения)

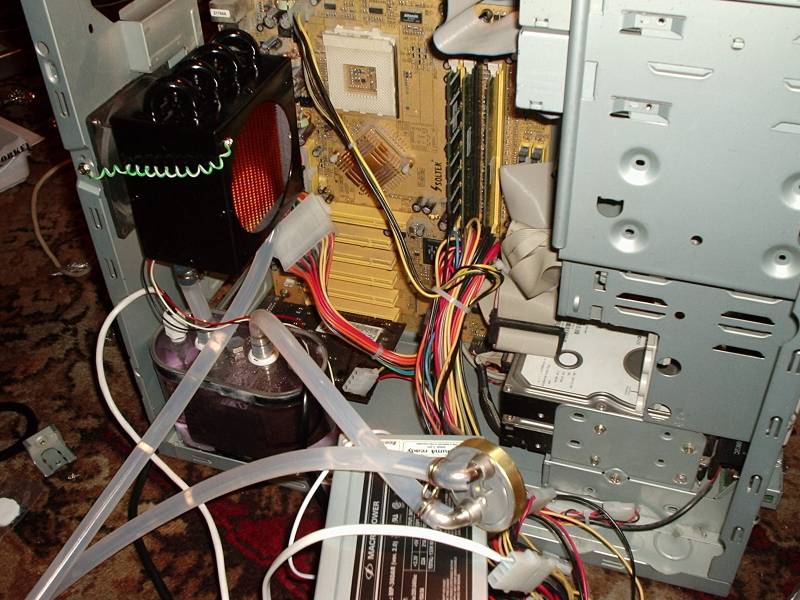

Проверка контура на течь
Ну что ж, почти все собрано, пора устанавливать другой процессор. Я боялся, что с одним сломанным ушком из шести будет перекос водоблока, но, к счастью, ничего такого не было. Специально проверил - слой термопасты распределился ровно, тонким-тонким слоем, выдавив излишки.
А вот с видеокартой я облажался немного. Намазал на чип пасту, закрепил водоблок и вспомнил, что забыл снять защитную пленку. След термопасты на водоблоке был тоже без проплешин, что говорит о хорошем контакте подошвы водоблока и самого чипа.
Мысленно перекрестившись, нажимаю кнопку включения питания. Ночную тишину нарушил частый-частый писк спикера. В голове пролетело много разных мыслей: материнке кирдык, не надо было так сильно давить, когда снимал водоблок; проц ругается - вентилятора не видит. Ну и все в таком же духе. Оказывается, со всей этой кутерьмой просто забыл воткнуть питание в видеокарту. )
Ну что ж, победный одиночный писк спикера при загрузке и... висим. Перезагрузка результатов не дала. Вынимаю батарейку, сижу жду. Загрузился, выставляю настройки по умолчанию и система стартует нормально, прогоняю ее через s&m, 3dmark '03 - ни глюков, ни артефактов, все нормально. При номинальных частотах (166х10) при прогреве в течение 25 минут температура процессора не превышала 48-49 грудусов.
Решил разогнать. Поднимаю частоту до 215, напряжение не поднимаю, тайминги ставлю на 2.5-2-2-6, перезагрузка. Завис на POSTе. Выключаю компьютер, вытаскиваю батарейку и ложусь спать. Время 4 утра.
День второй.
Продираю глаза и первым делом бегу включать компьютер. Ночи пошли какие-то холодные, за 3,5 часа при открытой форточке не только вода в резервуаре остыла, но и я в своей койке тоже =); спешу посмотреть на результаты пока водичка еще холодная - 31 градус , но это несерьезно все. Пробую проверить систему на 200х10, как было на воздухе. Прогрев идет до тех же 48-49 градусов, но есть но. Садо-мазо показывает частоту процессора 1775MГц, Everest - 2Ггц, 3DMark '03 - 1565МГц. Сказать, что я в шоке - это ничего не сказать. Ладно, допустим, по показателям прав S&M, слишком схожие температуры нагрева, но как быть с 3DMark, ведь в "разогнанном" состоянии он выдает на тысячу "попугаев" меньше, чем на дефолтных частотах! А Everest... Я всегда ему доверял. Выключаю компьютер, лезу в БИОС - не лезится, комп завис. И тут я вспоминаю пренеприятный момент. Имеются у меня траблы со звуковой картой. Подробнее описано в этой ветке форума https://forums.overclockers.ru/viewtopic.php?p=2653478#2653478 . Втыкаю шнур от колонок в звуковую карту... Что ж, это было предсказуемо. Теперь самое время вспомнить о резервуаре. =) Уже опаздывая на работу вытащил звуковуху, батарейку (ну как же без нее! =)) ) и оставил все до вечера.
