Реанимация IDE 80 кабелей
Всё описанное автором проводилось им лично и является статьей и не является пособием. Всё что вы делаете сами вы делаете на свой страх и риск. Я не несу ни какой ответственности за моральный или физический урон за проведенные ниже операции вами. Так же я не призываю повторять всё проделанное мной.
<br/>Началось всё с того, что мой любимый зарундённый 80 жилный кабель IDE начал немного гнать: зависание системы (надолго, но иногда отвисала), полная потеря винта и т.д. Запасного 80-жильного не было. Да и старый восстановить была уже проблема. Пришлось временно работать на 40-ка жильном на режиме DMA3 (скорость 50мб/с).
<br/>Только между нами, но мне принесли компьютер, а в нём уже стоял 80-жильный кабель и один винчестер. Недолго думая я снимаю этот кабель ...
Всё описанное автором проводилось им лично и является статьей и не является пособием. Всё что вы делаете сами вы делаете на свой страх и риск. Я не несу ни какой ответственности за моральный или физический урон за проведенные ниже операции вами. Так же я не призываю повторять всё проделанное мной.
Началось всё с того, что мой любимый зарундённый 80 жилный кабель IDE начал немного гнать: зависание системы (надолго, но иногда отвисала), полная потеря винта и т.д. Запасного 80-жильного не было. Да и старый восстановить была уже проблема. Пришлось временно работать на 40-ка жильном на режиме DMA3 (скорость 50мб/с).
Только между нами, но мне принесли компьютер, а в нём уже стоял 80-жильный кабель и один винчестер. Недолго думая я снимаю этот кабель режу пополам и начинаю делать два ide80.

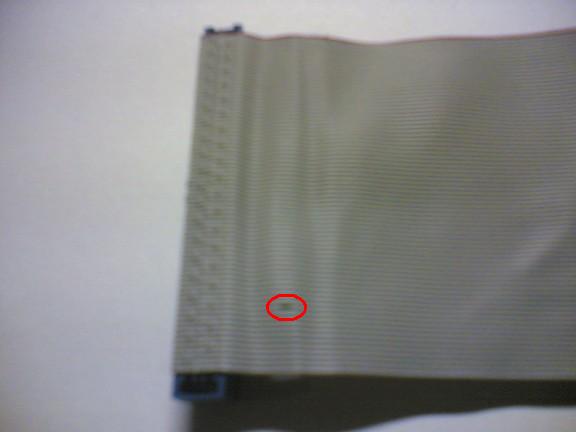

И так UDMA5 отличается от DMA2(DMA3) тем, остальные 40 жил выполняют функцию экрана между data жилами. А для того, что бы контроллер на матери определил, что это именно IDE 80 отключается вот эта жилка:
(кликните по картинке для увеличения)
Он же контакт 34
(кликните по картинке для увеличения)
Если это жилка не отключена, то контроллер IDE устройств определит это кабель как не 80-ти жильный и будет ругаться: «Шлейф первичного IDE канала не 80-жильный».

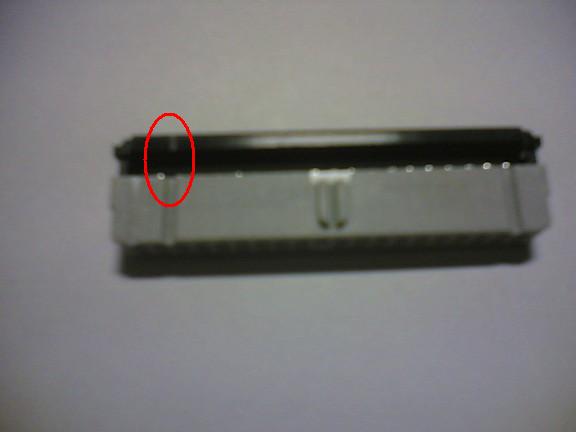

Ну да ладно. Разобрав тот шлейф (который я вытащил из чужого компа) я вытащил коннектор, который по середине и оставил те, которые на краях. Ножницами разрезал кабель посередине. И так. У меня есть уже два кабеля. На одно нет коннектора к матери, на другом – к IDE устройству. Из того коннетора, что был посередине бывшего кабеля я сделал коннектор к матери. Для этого просто выдрал контакт из коннектора, который отмечен на рисунке выше. Потом не доконца воткнул крышку конектора, соблюдая совпадения ключей (в противном случае высока возможность порчи крышки коннектора и самих контактов):
(кликните по картинке для увеличения)

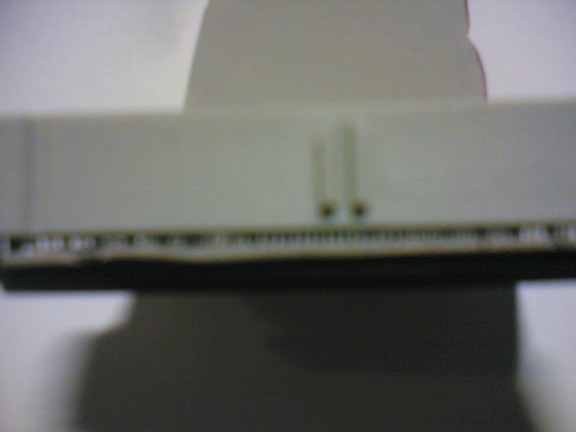

В эту прорезь между контактами и коннектором вставил ide шлейф. Ну забываем про то, что направление ключей на коннеторах должны совпадать, в противном случае кабель просто не будет работать
(кликните по картинке для увеличения)

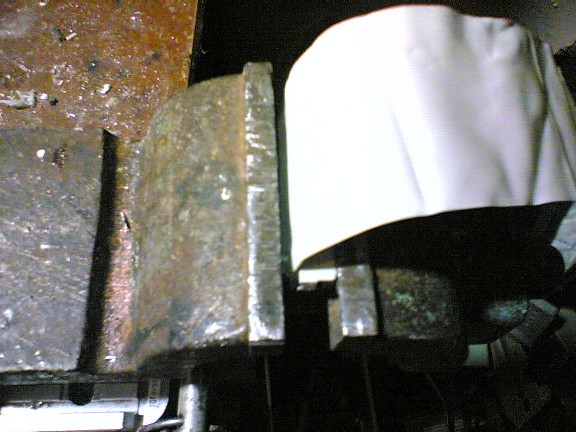

Все эти «сопли» засовываем в тиски. Можно использовать и плоскогубцы, но тисками будет более ровне и надёженее:
(кликните по картинке для увеличения)
и зажимаем до полного закрытия.

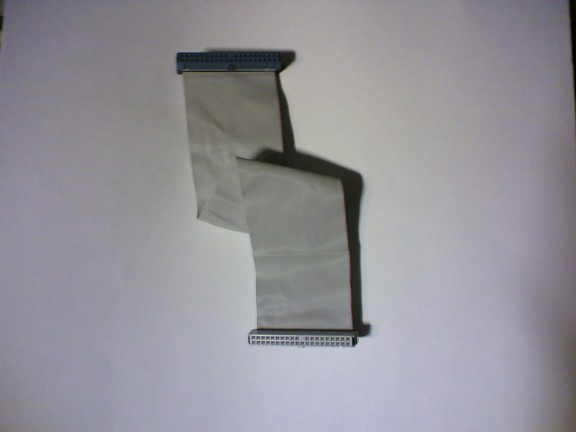

В конце концов у меня получилось два таких кабеля (которые работают):
(кликните по картинке для увеличения)
Один из них воткнул в чужой комп, второй оставил себе.
P.S. Я разрезал не посередине, а на максимально минимальном необходимом расстоянии от ide на матери до ide винчестера. При тестах «чужой» кабель был чуточку быстрее, чем «мой»
P.P.S вот интересно, а что будет, если выключить 34 контакт на 40-ка жильном?
Началось всё с того, что мой любимый зарундённый 80 жилный кабель IDE начал немного гнать: зависание системы (надолго, но иногда отвисала), полная потеря винта и т.д. Запасного 80-жильного не было. Да и старый восстановить была уже проблема. Пришлось временно работать на 40-ка жильном на режиме DMA3 (скорость 50мб/с).
Только между нами, но мне принесли компьютер, а в нём уже стоял 80-жильный кабель и один винчестер. Недолго думая я снимаю этот кабель режу пополам и начинаю делать два ide80.
И так UDMA5 отличается от DMA2(DMA3) тем, остальные 40 жил выполняют функцию экрана между data жилами. А для того, что бы контроллер на матери определил, что это именно IDE 80 отключается вот эта жилка:
(кликните по картинке для увеличения)
Он же контакт 34
(кликните по картинке для увеличения)
Если это жилка не отключена, то контроллер IDE устройств определит это кабель как не 80-ти жильный и будет ругаться: «Шлейф первичного IDE канала не 80-жильный».
Ну да ладно. Разобрав тот шлейф (который я вытащил из чужого компа) я вытащил коннектор, который по середине и оставил те, которые на краях. Ножницами разрезал кабель посередине. И так. У меня есть уже два кабеля. На одно нет коннектора к матери, на другом – к IDE устройству. Из того коннетора, что был посередине бывшего кабеля я сделал коннектор к матери. Для этого просто выдрал контакт из коннектора, который отмечен на рисунке выше. Потом не доконца воткнул крышку конектора, соблюдая совпадения ключей (в противном случае высока возможность порчи крышки коннектора и самих контактов):
(кликните по картинке для увеличения)
В эту прорезь между контактами и коннектором вставил ide шлейф. Ну забываем про то, что направление ключей на коннеторах должны совпадать, в противном случае кабель просто не будет работать
(кликните по картинке для увеличения)
Все эти «сопли» засовываем в тиски. Можно использовать и плоскогубцы, но тисками будет более ровне и надёженее:
(кликните по картинке для увеличения)
и зажимаем до полного закрытия.
В конце концов у меня получилось два таких кабеля (которые работают):
(кликните по картинке для увеличения)
Один из них воткнул в чужой комп, второй оставил себе.
P.S. Я разрезал не посередине, а на максимально минимальном необходимом расстоянии от ide на матери до ide винчестера. При тестах «чужой» кабель был чуточку быстрее, чем «мой»
P.P.S вот интересно, а что будет, если выключить 34 контакт на 40-ка жильном?
